Утепление скатной крыши

Зачем нужно утеплять скатную крышу?

Утепление скатной кровли дома – обязательный этап при возведении здания, предназначенного для проживания либо долговременного пребывания людей. От наличия и качественных характеристик теплового контура напрямую зависят как температура и влажность в помещениях, так и срок службы строительных конструкций. В соответствии с законами физики теплый воздух поднимается вверх – именно поэтому теплопотери через крышу дома при отсутствии кровельной теплоизоляции могут составлять до 30% от общего их объема на все здание. Зимой это обстоятельство приводит к серьезному увеличению расходов на отопление дома – по факту треть тепловой энергии, которую выдает отопительная система, тратится на обогрев улицы. В летнее же время, когда поверхность кровли сильно нагревается солнечными лучами, проблемой становится, наоборот, обеспечить в доме прохладу. Встает выбор – терпеть жару или потреблять и оплачивать больше электроэнергии для кондиционирования помещений.

Кровельная теплоизоляция решает обе эти проблемы, повышая среднюю температуру в доме и упрощая создание в нем нужного микроклимата. Помимо вопросов комфорта, утепление скатной крыши дома позволяет продлить жизнь капитальным конструкциям здания и его внутренней отделке.

Правильно подобранная теплоизоляция препятствует образованию конденсата внутри конструкции крыши. Это позволяет использованным строительно-отделочным материалам дольше сохранять свои эксплуатационные свойства, не разрушаясь под воздействием влаги. Также благодаря этому снижается риск развития на элементах кровли плесени и грибка.

Современный надстропильный способ монтажа теплоизоляции

Традиционно утепление скатной кровли выполняют, укладывая блоки утеплителя между элементами несущей системы. Основной недостаток этого метода – термоизоляционный барьер получается неоднородным: стропила являются мостиками холода.

PIR-плиты PIRRO могут без каких-либо ограничений применяться для межстропильной теплоизоляции кровли. Однако производитель рекомендует использовать альтернативный современный метод утепления скатной крыши, который обеспечивает гораздо лучший результат – надстропильный монтаж.

В этом случае теплоизоляционные PIR-плиты PIRRO укладываются сплошным слоем поверх стропил. Благодаря наличию профилированных торцов по всему периметру они стыкуются друг с другом шпунтовым соединением «шип-паз» – таким образом, термоизоляционный барьер получается единым и непрерывным.

Процесс монтажа при таком способе утепления скатной кровли проходит значительно легче:

• нет необходимости нарезать плиты для укладки между стропилами;
• большая площадь плит (1200х2400 мм) ускоряет темп работ;
• наличие разметки на лицевой поверхности PIR-плиты облегчает крепление к стропилам;
• работы можно проводить в любую погоду – материал устойчив к влаге и перепадам температур;
• при выборе надстропильного метода изоляции нет необходимости в отдельном слое пароизоляции, достаточно проклеить стыки скотчем;

Еще одно преимущество надстропильного метода утепления скатной крыши – он оставляет полную свободу в выборе дизайнерского оформления чердачного пространства. Стропила можно зашить в отделку полностью либо по отдельности или сохранить естественную текстуру дерева, чтобы получить т.н. стиль лофт.

Теплоизоляционная PIR-плита PIRRO — это материал, который всецело удовлетворяет этим требованиям. Облицовки из фольги и алюмоламината играют роль диффузионно-герметичного покрытия, обеспечивающего паро- и воздухонепроницаемость и стабильность теплофизических характеристик материала на весь срок службы.

Традиционный метод утепления. Установка утеплителя между стропил.

Теплоизоляция, обычно минеральная вата, устанавливается между балок или стропил, которые представляют собой мостики холода.

• толщина стропила должна соответствовать 4-х кратной толщине утеплителя (из-за низкой теплоизолирующей способности деревянного стропила). Фактически же толщина стропил не превышает 150-200 мм. При этом площадь таких мостиков холода в площади крыши составляет 7,7% (при шаге стропил 650 мм под плиты 600 мм).
• сложная корректная установка теплоизоляции между стропил, установленных с нестандартным шагом.
• минеральная вата при достаточных углах наклона крыши может со време.нем сползти, просесть, образовав не заполненные утеплителем пустоты – прямой путь к теплопотерям
• волокнистая теплоизоляция нуждается в изоляции от водяного пара, чтобы не накапливать в себе воду.
• волокнистая изоляция оказывает раздражительное воздействие на кожу мелких волокон при работе с ней, а в плохо вентилируемом чердачном пространстве (например, при монтаже утеплителя изнутри) – на глаза и органы дыхания.

В результате теплоизоляционный барьер крыши не является непрерывным, что, помимо повышенных расходов на отопление, может со временем негативно отразиться на внутренней отделке помещений.

Почему именно PIR-теплоизоляция?

Специфику утепления скатной крыши составляют два основных фактора: широкий разброс и перепады температур* в условиях российского климата и конструкция кровли (теплоизоляционный материал располагается под углом по отношению к поверхности земли). Это существенно сужает возможность подбора материалов:

• Волокнистые утеплители обладают рыхлой структурой и с течением времени могут под собственным весом сползти и уплотниться в нижней части ската. В верхней части при этом образуются не заполненные утеплителем места – прямой путь к нежелательным теплопотерям.
• Пенополистирольные виды утеплителей склонны проседать под воздействием высоких температур, особенно если речь идет о южной стороне кровли. В результате – возникновение внутренних пустот в утеплительной системе и снижение ее теплоизоляционных свойств. Таким образом, PIR-плиты, в полной мере сохраняющие свои физико-механические свойства на протяжении всего срока эксплуатации, являются наиболее подходящим материалом для утепления скатной крыши.

Источник

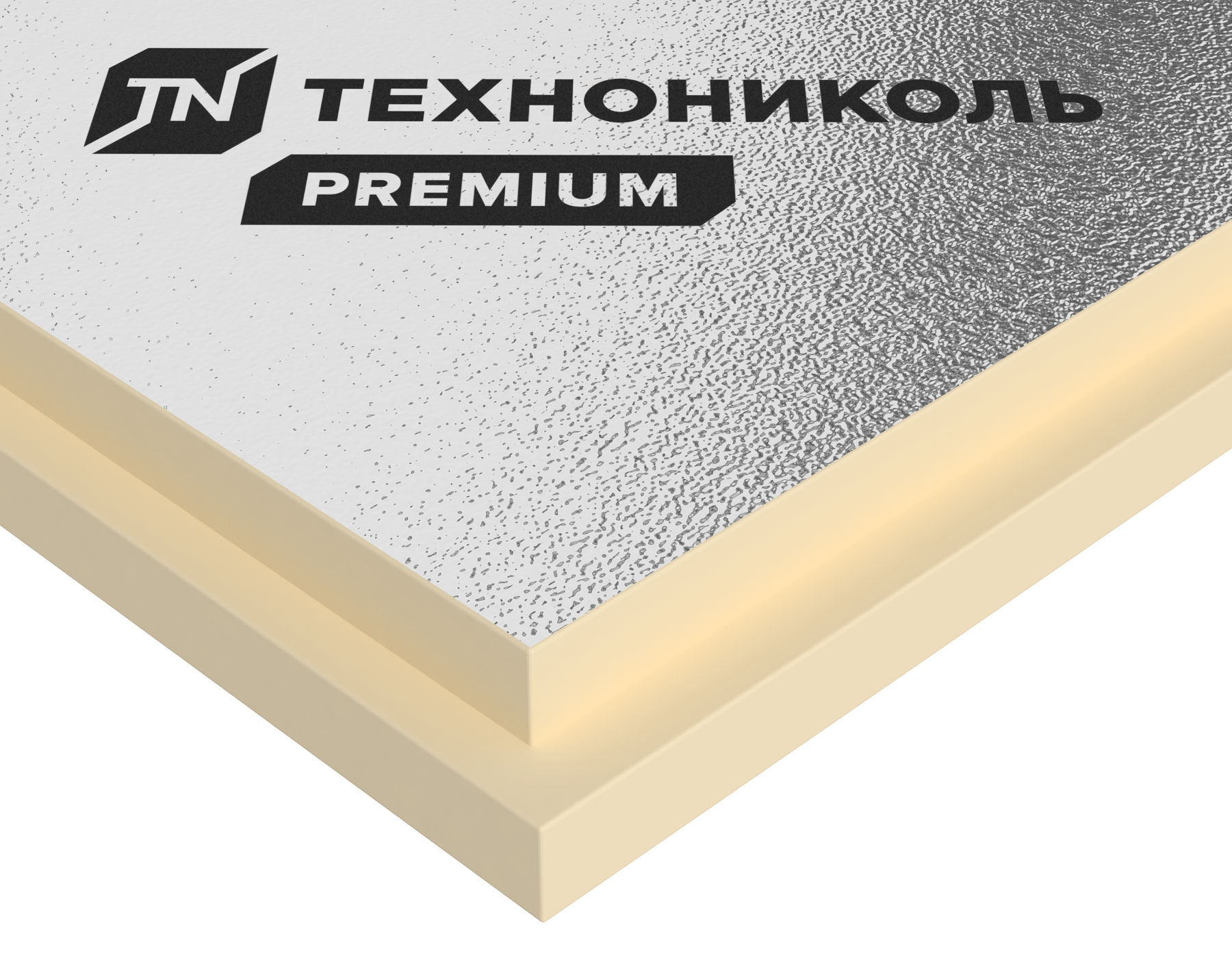

Теплоизоляционные плиты PIR

• Лучший показатель теплопроводности среди существующих утеплителей в компании ТехноНИКОЛЬ (0,021 Вт/м*К)
• Не впитывает влагу (водопоглощение не более 1%)
• Не горит и не распространяет пламя (группа горючести )
• Срок службы более 50 лет без потери эксплуатационных характеристик
• Не подвержен гниению, устойчив к плесени и грибку

Плиты теплоизоляционные PIR ТехноНИКОЛЬ — теплоизоляционный материал нового поколения на основе пенополиизоцианурата. PIR обладает уникальной структурой ячеек, с обеих сторон каширован специальной фольгой. Благодаря закрытой структуре ячеек и фольгированной обкладке, плиты PIR абсолютно водонепроницаемы, обладают высокой устойчивостью к воздействию огня, устойчивы к воздействию многократных физических нагрузок (от прохода персонала), а также имеют рекордно низкий коэффициент теплопроводности. Теплоизоляция PIR сохраняет свои свойства и эксплуатационные характеристики более 50 лет.

Преимущества применения кровельных систем с теплоизоляцией PIR ТехноНИКОЛЬ:

• Снижение расчетной нагрузки на несущую конструкцию за счет низкой плотности и уменьшение толщины теплоизоляционного слоя.
• Гарантия энергоэффективности и долговечности:

1. Плиты PIR сохраняют свои геометрические размеры во время всего срока службы — не проседают под воздействием статических и динамических нагрузок и не дают усадку;

2. Теплоизоляционные плиты PIR обладают практически нулевым водопоглощением благодаря своей закрытой ячеистой структуре: PIR имеет 95% закрытых пор с очень жесткой фиксированной структурой ячейки.

• Гарантированная гидроизоляция — благодаря жесткому и долговечному основанию:

1. Высокая прочность на сжатие от 120 кПа;
2. После 30 циклов нагрузки не теряют прочность более чем на 0,5%;
3. Отсутствие рисков повреждения гидроизоляции крепежом во время эксплуатации.

• Низкая горючесть теплоизоляционных плит PIR (Г1) позволяет монтировать кровли по профилированному стальному настилу любой площади без дополнительной защиты от огня и не требует устройства противопожарных рассечек. PIR не поддерживает горение, а так же защищают другие слои системы от воздействия огня.
• Минимальная толщина теплоизоляции благодаря высокой теплосберегающей способности 0,021 Вт/м*К.
• Долговечность! Теплоизоляция PIR будет выполнять свою функцию все время срока службы здания.

PIR — лучшая мировая практика и основа будущего.

Источник

Особенности утепления скатной крыши PIR теплоизоляцией

Выбираете энергоэффективные решения?

Обратите внимание на геотермальные тепловые насосы FORUMHOUSE

Геотермальный тепловой насос EU (старт/стоп)

Геотермальный тепловой насос IQ (псевдоинвертор)

Геотермальный тепловой насос IQ (инвертор)

Материал подготовлен при участии специалистов Ассоциации «НАППАН».

Инновационные технологии всё активнее используются при строительстве частных домов. Наш портал уже рассказывал про особенности PUR и PIR теплоизоляции, и о том, как утеплить плоскую кровлю теплоизоляционными плитами и сэндвич-панелями на основе PIR. Неохваченной осталась тема утепления скатной крыши. Поэтому в рамках данной статьи мы, с помощью специалистов Национальной Ассоциации производителей панелей из ППУ (НАППАН), ответим на следующие вопросы:

• Какие особенности необходимо учесть при утеплении скатной крыши.
• В чём заключаются нюансы монтажа PIR теплоизоляции на скатной крыше.
• Как избежать ошибок при монтаже PIR теплоизоляции.

Особенности утепления скатной крыши

В связи с постоянным ростом цен на энергоносители среди частных застройщиков растёт интерес к строительству энергоэффективных домов. Одной из ключевых особенностей такого здания является возведение замкнутого теплоизоляционного контура, с минимизацией числа теплотехнических неоднородностей, а также отсечение всех «мостиков холода», приводящих к повышенным теплопотерям.

В погоне за энергоэффективностью многие застройщики упускают из вида, что помимо стен и фундамента, необходимо как следует утеплить кровлю, т.к. общая площадь кровли порой превышает совокупную площадь стен дома.

Обычно для теплоизоляции скатной кровли утеплитель монтируется враспор между стропил. Но при таком способе монтажа стропила являются «мостиками холода».

Чтобы теплоизолировать стропила и тем самым повысить энергоэффективность дома, можно прибегнуть к новому способу утепления крыши.

Основа этого способа — монтаж теплоизоляции поверх стропил. Для этого используются PIR-плиты — жесткий утеплитель, имеющий низкий коэффициент теплопроводности (0.022 Вт/м*К). Плиты стыкуются друг с другом через соединение шип-паз. Подобная технология позволяет образовать замкнутый тепловой контур, нетребующий специальной трудоёмкой подгонки под сложную стропильную систему.

Также следует запомнить, что полиизоцианурат (основа PIR) — это термореактивный полимер, обладающий высокой огнестойкостью. В случае возникновения пожара при воздействии огня на материал происходит карбонизация и коксование внешней поверхности утеплителя, т.е. образование т.н. «карбобарьера» для внутренних слоев полимера. Соответственно, пламя не распространяется, что особенно важно при выборе материала для утепления кровли.

Разобравшись с особенностями утепления скатной кровли теплоизоляцией PIR, переходим к практике и рассмотрим «пирог» такой крыши.

Нюансы монтажа PIR теплоизоляции на скатной крыше

Как показывает строительная практика, с выбором способа теплоизолирования кровли необходимо определиться ещё на этапе проектирования дома. В этом случае получается сбалансированная система, где каждый элемент находится на своём месте.

В случае теплоизоляции скатной кровли PIR плитами можно выбрать три способа монтажа утеплителя. Это — подстропильный монтаж плит, межстропильный и надстропильный. Наиболее интересен третий вариант теплоизоляции скатной крыши.

В этом варианте утеплитель укладывается поверх стропил. Для начала работы необходимо использовать стартовый (деревянный) брусок, в который будет упираться первый ряд плит утеплителя. Брусок надо разместить в направлении, поперечном скату, и закрепить саморезами к каждой стропиле.

Плиты укладываются вразбежку, стыкуются друг с другом через соединение шип-паз. Изнутри крыши монтируется пароизоляционная мембрана. Для эффективной и быстрой работы рекомендуется использовать плиты размером 1200х2400 мм. Плиты укладываются прямо на стропила и плотно подгоняются друг к другу через шпунтовое соединение.

Сразу после установки каждого ряда плит по ним укладывается слой рулонной ветро- и гидрозащиты. Альтернативным решением гидроизоляции стыков плит может быть фольгированный скотч. Следующей операцией, подробнее о которой мы расскажем ниже, является крепление контробрешетки (брусок с 60х40 мм, 50х50 мм).

Наиболее удобной длиной элементов контробрешетки является размер 1200 мм (равный ширине плиты). Крепление контробрешетки производится саморезами по дереву. Длину саморезов, которыми крепится брусок к стропилам, выбираем таким образом, чтобы они через плиты утеплителя заходили в стропила на глубину не менее 60 мм.

Уложив плиты, для герметизации стыки следует проклеить самоклеящейся алюминиевой лентой.

От классического элемента скатного пирога — ветро- и гидрозащиты, можно полностью отказаться, т.к. верхний технологический слой фольги, входящий в состав плиты PIR, защищает утеплитель.

Уложив плиты, формируем контробрешетку. Для этого вдоль стропильной ноги прибиваем или прикручиваем брусок толщиной 30-50 мм. Таким образом формируется вентканал, необходимый для вентилирования подкровельного пространства, а теплоизоляция PIR оказывается жестко зафиксированной между стропилами и бруском контробрешетки.

На брусок контробрешетки (поперёк стропил) укладываем соответствующий вид обрешетки, на которую в дальнейшем будет производиться монтаж финишного кровельного покрытия. Это может быть металлочерепица или гибкая черепица.

При возведении стропильных конструкций важным моментом является надежное закрепление стропильных ног с целью создания прочного каркаса будущей крыши. Также советуем обратить внимание на обработку дерева огне- и биозащитными составами.

Двигаемся дальше. При монтаже теплоизоляции в коньке утеплитель подрезается так, чтобы со стороны помещения плиты укладывались встык, а сверху оставляем клиновидный зазор, примерно в 15-30 мм, который запенивается и проклеивается алюминиевым скотчем.

Ещё один вариант монтажа PIR плит — это их укладка на сплошное деревянное основание, уложенное поверх стропил. В этом случае деревянные балки остаются открытыми и так же, как и основание, становятся декоративным элементом интерьера подкровельного помещения, например, мансарды.

При монтаже оригинального дизайнерского решения с открытой стропильной системой необходимо, чтобы все стропила были заранее простроганы.

«Пирог» такой крыши состоит из следующих слоёв (снизу вверх):

• открытая снизу стропильная система;
• деревянное сплошное основание с простроганной нижней поверхностью;
• пароизоляция;
• плиты PIR;
• контробрешетка;
• финишное кровельное покрытие.

При монтаже мансардной системы по типу открытых снизу деревянных стропил паронепроницаемый слой следует укладывать по сплошному настилу из досок, который является финишным отделочным слоем в интерьере помещения. В местах нахлёста пароизоляции плёнку надо проклеивать двусторонним скотчем.

Теплоизоляционные плиты PIR обладают большой универсальностью в применении. Это выражается в возможности смонтировать утеплитель изнутри кровельного ограждения – под стропилами. Такой способ наиболее подходит для реновации старых крыш. «Пирог» крыши в этом случае выглядит так.

Кроме прочих, существует вариант, допускающий установку плит PIR между стропил таким образом, чтобы между ними и деревянными балками оставался небольшой зазор (около 10-15 мм), который затем запенивается. Этот вариант представляет собой классический способ утепления скатной крыши.

Благодаря зазору в 10-15 мм, уменьшаются требования к качеству нарезки плит рабочими. Чтобы плиты не выпадали, их фиксируют между стропил обычными клинышками из той же изоляции. Затем все монтажные швы заполняют монтажной пеной.

Даже традиционный, межстропильный способ утепления крыши PIR-плитами позволяет за счёт низкой теплопроводности материала выйти на требуемые показатели по термическому сопротивлению всей крыши для северных регионов страны, включая Центральный регион, уложившись в высоту стропил 150 мм.

Как избежать ошибок при монтаже PIR теплоизоляции

Мы рассмотрели основные нюансы, которые необходимо учесть при утеплении скатной крыши PIR плитами. В заключение приведём рекомендации производителей, которые позволят избежать ошибок при монтаже данной теплоизоляции.

• Наличие газонепроницаемых облицовок на поверхности плит и свойство PIR не впитывать влагу не являются основанием для отказа от устройства пароизоляционного слоя. Пароизоляция необходима для защиты стыков плит, которые даже при плотной подгонке нельзя считать абсолютно парогерметичными.
• Стоит обращать внимание на целесообразность применения конструктивного решения «PIR-плита поверх стропил» для крыш с небольшим углом скатов и редким шагом стропил и для крыш со сложной геометрией, где возможно образование так называемых снеговых мешков. Для таких крыш рекомендуется использовать решение межстропильного утепления в комбинации с устройством сплошного слоя теплоизоляции по низу стропил.
• Метод надстропильной изоляции подразумевает производство работ снаружи, поэтому при выполнении монтажа теплоизоляции своими силами следует соблюдать правила безопасности при работе на высоте.

В теме FORUMHOUSE можно принять участие в обсуждении PIR — теплоизоляции. Также рекомендуем посмотреть видеосюжет, где раскрываются нюансы строительства энергоэффективного дома.
