Привязка несущих стен 510

Привязка стен к координационным осям

Привязка – это расстояние от внутренней и наружной граней стены до координационной оси.

Модульная привязка(рис. 2.2, а) — внутренняя грань располагается на расстоянии, кратном модулю от координационной оси. Если стены кирпичные, толщиной 510 мм, при­вязка оси внутрь стены 200 мм, снаружи 310 мм.

Центральная привязка(рис. 2.2, б) — координационная ось является осью симметрии и проходит посередине толщины стены.

Односторонняя привязка(рис. 2.2, в) – внутренняя грань стены совпадает с координационной осью, а вся толщина стены откладывается наружу здания.

Привязка внутренних капитальных стен — координационная ось капитальной стены является осью симметрии и проходит посередине толщины (при тол­щине 380 мм привязка 190×190 мм). В стенах лестничных клеток коор­динационные оси проводятся на рас­стоянии, кратном модулю от внут­ренней грани.

А) б) в)

Рисунок 2.2 Привязка стен к координационным осям: модульная привязка (а), центральная привязка (б), односторонняя привязка (в)

Последовательность вычерчивания плана здания

1. Нанесение координационных осей тонкими штрихпунктирными линиями с длинными штрихами (рис. 22.3, а).

2. Нанесение толщины наружных стен с заданной привязкой их к координационным осям (рис. 22.3, б).

3. Нанесение толщины капитальных внутренних стен (рис. 22.3, в).

4. Нанесение перегородок двумя линиями (рис. 22.3, г).

5. Нанесение оконных проемов в наружных стенах (рис. 22.3, д).

6. Нанесение дверей и санитарно-технического оборудования (рис. 22.3, д).

7. Нанесение размеров и площадей жилых помещений (рис. 22.3, е)

Читайте также: Географическая привязка растра Привязка параметров устройств к базе Привязка поведений к тексту Привязка элементов управления к данным

в)

б)

а)

е)

д)

г)

Рисунок 2.3 Последовательность вычерчивания плана здания

Нормативные данные для вычерчивания плана здания

— Ширина прихожей в квартире — 1,2. 1,4 м.

— Ширина внутриквартирных коридоров, ведущих в жилые комнаты — 1. 1,2 м.

— Ширина остальных внутриквартирных ко­ридоров — 0,9 . 1,0 м.

— Ширина жилых комнат — не менее 2,5 м.

— Ширина кухни — не менее 2 м.

— Хозяйственные кладовые — не менее 1 м 2 .

— Уборные (при низко расположенном бачке) — не менее 0,9 х 1,5.

— Расстояние между стеной и боковой стороной умывальника — 0,15 м.

— Расстояние между стеной или ванной и боковой стороной унитаза — 0,2 м.

— Душевые кабины — 900 х 900 мм;; между кабинами и стеной — не менее 0,9 м.

Таблица 2.1 Размеры элементов здания в мм

Дата добавления: 2014-10-31 ; просмотров: 1054 ; Нарушение авторских прав

Источник

Привязка конструктивных элементов к разбивочным осям

Привязка конструктивных элементов к разбивочным осям

Расположение в плане здания несущих и самонесущих стен отмечается координационными осями. Именно эти оси фиксируются на строительной площадке при разбивке здания, поэтому их называют еще разбивочными.

В соответствии с принятой в строительстве Единой модульной системой (ЕМС), все расстояния между разбивочными осями должны быть кратны основному строительному модулю М=100 мм или укрупненному модулю ЗМ=300 мм. Это делается в целях унификации, т. е. уменьшения количества типоразмеров строительных конструкций.

Расположение конструктивных элементов здания по отношению к разбивочным осям называется привязкой.Разбивочные оси всегда совпадают с гранями конструкций перекрытия, т. е., привязка стен к осям показывает величину опирания плит перекрытия на стены.

Правила привязки капитальных стен (рис. 3.1):

1) привязка самонесущих стен «нулевая», т. е. разбивочная ось совпадает с внутренней гранью стены;

Рис. 3.1. Конструктивные схемы зданий:

а – с продольными несущими стенами;

б – с поперечными несущими стенами;

в – с продольными и поперечными

Рис. 3.2. Типы стен:

а – несущая стена;

б – самонесущая стена; в – ненесущая (навесная) стена

2) внутренние несущие стены имеют осевую привязку, т. е. геометрическая ось стены совпадает с разбивочной осью;

3) привязка наружных несущих стен от внутренней грани стены до оси выполняется не менее половины толщины внутренних несущих стен. Унифицированные размеры привязок для кирпичных стен – 200 мм, крупнопанельных – 100 мм, деревянных – 50 мм.

3.3. Разработка планов здания

Выбрав конструктивную схему здания и зафиксировав положение разбивочных осей, можно переходить к компоновке помещений на плане здания в соответствии с требованиями к планировке квартиры, изложенными в разделе 2 настоящих методических указаний. При этом перегородки можно произвольно перемещать на плане, добиваясь наилучших пропорций комнат и соответствия площадей всех помещений нормативным требованиям.

Особое внимание следует обратить на правильный расчет и размещение в плане лестничной клетки. При расчете лестниц следует учитывать следующие требования (см. рис. 3.3):

1) ширина маршей внутриквартирных лестниц должна быть не менее 90 см;

не менее ширины маршей;-2) ширина лестничных площадок

3) ширина проступи должна быть не менее 250 мм, а сумма размеров проступи и подступенка составляет 450 мм;

4) общепринятые уклоны лестниц – 1:2; 1:1,25; 1:1,5; 1:1,75;

5) в плане лестницы между маршами необходимо оставлять зазор не менее 100 мм для пропуска пожарного шланга.

В лестницах малоэтажных зданий допускается применять так называемые забежные ступени, имеющие треугольную форму в плане. Виды внутриквартирных лестниц приведены на рис. 3.4.

На первом этапе эскизирования все стены изображают одной линией. После увязки взаимного расположения всех помещений можно переходить к привязке стен к разбивочным осям и детальной проработке планов.

Толщина наружных стен рассчитывается по СНиП II-3-79* «Строительная теплотехника». Методика теплотехнических расчетов в курсовом проектировании также подробно изложена в [5].

Толщина стен должна быть кратна размерам кирпича (380, 510, 640 или 770 мм). Внутренние несущие стены из кирпича выполняются толщиной 380 мм, а перегородки – 120 мм. Если стены выполнены

Рис. 3.3. Расчет лестничной клетки

Рис. 3.4. Минимальные габаритные размеры разных видов лестничных клеток (рассчитаны на высоту этажа 3,0 м, размер проступи – 250 мм, размер подступенка – 200 мм)

из других материалов, их толщина также должна определяться с учетом размеров элементов, выпускаемых промышленностью. После определения толщины стен их привязывают к разбивочным осям здания (см. п. 3.2).

270 мм.´140, 140´Особое внимание следует обратить на вентиляционные и дымовые каналы, которые размещают во внутренних стенах, примыкающих к кухне и санузлу. Каналы выкладывают из кирпича толщиной 380 мм. Сечения каналов кратны 1/2 кирпича (со швами): 140

Размеры оконных и дверных проемов также унифицированы и подбираются в соответствии с ГОСТ 66.29-80 или по учебникам.

Площадь оконных проемов в свету должна составлять не менее 1/8 от площади пола помещения. Расстояние от поперечных стен и перегородок до окна внутри помещения не должно превышать 1,5 м. Высота подоконника над уровнем пола – минимум 800 мм. В кирпичных стенах толщиной 510 мм и более оконные и дверные проемы выполняются с четвертями. Четверти 120 мм в плане образуются за счет выпуска 1/4 кирпича на боковых откосах проемов по наружной грани стен и защищают двери и окна от продувания.´размером 65

При размещении дверей и их открывании следует учитывать удобство эксплуатации помещений и расстановки мебели. Входная дверь всегда открывается наружу, а внутренние двери – внутрь комнат. При входе в дом обязательно устраивают тамбур глубиной не менее 1,4 м. Ширина крыльца при входе должна быть не менее 1,2 м, а уклон наружных ступеней – 1:2. Над входной дверью и крыльцом должен быть выполнен козырек.

Источник

Правила выполнения архитектурно-строительных чертежей

Построение основных элементов зданий выполняется с использованием модульной координации размеров в строительстве (МКРС), в соответствии с которой размеры основных объёмно-планировочных элементов здания должны быть кратны модулю. Основной модуль принят равным 100 мм.

Основные конструктивные элементы (несущие стены, колонны) здания располагаются вдоль модульных координационных осей (продольных и поперечных).

Для определения взаимного расположения элементов здания применяется сетка координационных осей. Координационные оси наносятся штрихпунктирными тонкими линиями и обозначаются, как правило, по левой и нижней сторонам плана, маркируются, начиная с левого нижнего угла арабскими цифрами (слева направо) и прописными буквами русского алфавита (снизу вверх) в кружках диаметром 8 мм (рисунок 24).

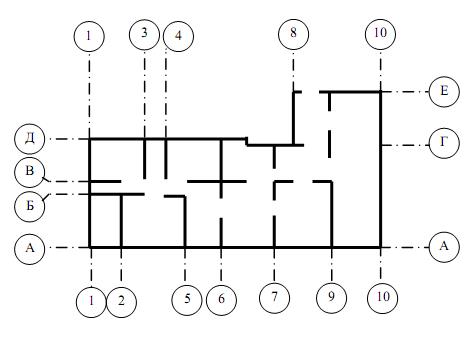

Рисунок 24 — Пример маркировки координационных осей

Размеры на строительных чертежах проставляются в миллиметрах и наносятся, как правило, в виде замкнутой цепочки. Размерные линии ограничиваются засечками – короткими штрихами длиной 2 … 4 мм, проводимыми с наклоном вправо под углом 45° к размерной линии. Размерные линии должны выступать за крайние выносные линии на 1 … 3 мм. Размерное число располагается над размерной линией на расстоянии 1 … 2 мм.

Для обозначения положения секущей плоскости разреза или сечения здания применяется разомкнутая линия в виде отдельных утолщённых штрихов с указанием стрелками направления взгляда. Линию разреза обозначают арабскими цифрами. Начальный и конечный штрихи не должны пересекать контур изображения (рисунок 25).

Размеры зданий по высоте (высота этажей) назначаются кратными модулям. Высота этажа здания определяется как расстояние от уровня пола данного этажа до уровня пола вышележащего этажа. В проектах жилых зданий высота этажа принимается равной 2,8; 3,0; 3,3 м.

На фасадах и разрезах наносятся высотные отметки уровня элемента или конструкции здания от какого-либо расчётного уровня, принимаемого за нулевой. За нулевой уровень (отметка ±0,000) принимается уровень чистого пола (покрытия пола) первого этажа.

Отметки уровней указываются в метрах с тремя десятичными знаками без обозначения единиц длины и помещаются на выносных линиях в виде стрелки с полкой. Стороны прямого угла стрелки проводятся сплошной толстой основной линией под углом 45° к выносной линии (рисунок 26).

Рисунок 25 — Начертание размеров и положения разрезов:

а – размеров и размерных линий; б – стрелок направления взгляда;

в – положений разрезов

Рисунок 26 — Нанесение отметок уровня на видах:

а – размеры знака отметки уровня; б – примеры расположения и оформления

знаков уровня на разрезах и сечениях; в – то же, с поясняющими надписями;

г – пример изображения знака уровня на планах

Знак отметки может сопровождаться поясняющими надписями: Ур.ч.п. – уровень чистого пола; Ур.з. – уровень земли. Отметки на планах наносятся в прямоугольниках. Отметки выше нулевого уровня обозначаются со знаком плюс (например, + 2,700), ниже нуля – со знаком минус (например, – 0,200) (рисунок 26).

В строительных чертежах приняты следующие наименования видов зданий.

В наименовании планов здания указывается отметка чистого пола этажа, номер этажа, например: План на отм. +3,000; План 2 этажа.

В наименовании разрезов здания указывается обозначение соответствующей секущей плоскости (арабскими цифрами), например: Разрез 1–1.

В наименовании фасадов здания указываются крайние оси, между которыми фасад расположен, например: Фасад 1–5; Фасад 12–1; Фасад А–Г.

К многослойным конструкциям выполняются выносные надписи, располагаемые на полках прямой линии, заканчивающейся стрелкой (рисунок 27). Последовательность надписей (материал или конструкция слоёв с указанием их толщины) к отдельным слоям должна соответствовать последовательности их расположения на чертеже сверху вниз и слева направо.

На линиях-выносках, заканчивающихся полкой, помещаются дополнительные пояснения к чертежу или номера позиций элементов в спецификации.

Рисунок 27 — Примеры выполнения выносных надписей

Графические обозначения материалов в сечениях и разрезах зданий и конструкций приведены в таблице 8. Расстояние между параллельными линиями штриховки выбираются в пределах 1 … 10 мм в зависимости от площади штриховки и масштаба изображения. Обозначения материалов не применяются на чертежах, если материал однороден, если размеры изображения не позволяют нанести условное обозначение.

Условные графические изображения элементов здания и санитарно-технических устройств приведены в таблицах 9 и 10.

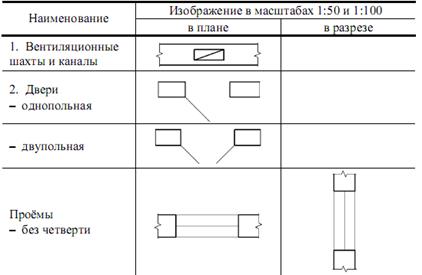

Таблица 9 — Условные обозначения элементов здания

Продолжение табл. 9

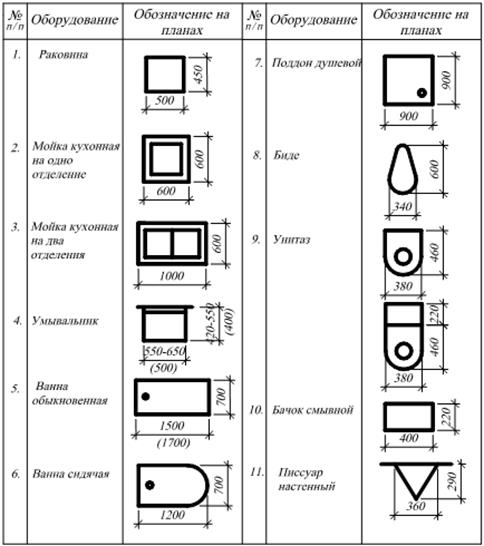

Таблица 10 — Условные обозначения санитарно-технических устройств

Лист 2-2 (формат A3)

Цель работы: изучение условностей, последовательности выполнения и оформления чертежа плана этажа.

Содержание работы:по схематическому изображению вычертить план этажа в масштабе 1:100.

Методические указания:

Проекция разреза здания горизонтальной плоскостью называется планом. При этом положение горизонтальной секущей плоскости принимается, как правило, на уровне 1/3 высоты изображаемого этажа или на уровне оконных и дверных проёмов (рисунок 28).

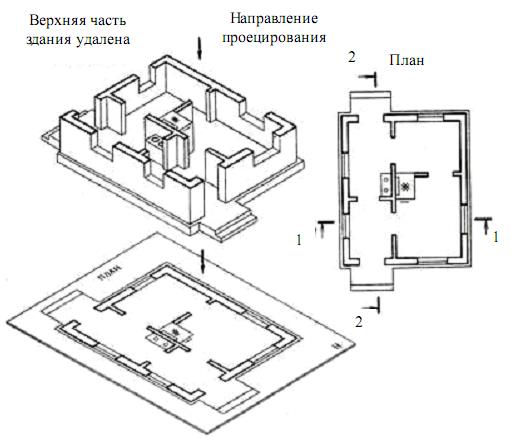

Рисунок 28 – Образование плана здания

Построение плана выполняется в следующей последовательности:

− наносятся продольные и поперечные координационные оси (штрихпунктирными тонкими линиями) и проставляются их марки в кружках снизу и слева;

− вычерчиваются контуры наружных и внутренних несущих стен (сплошной толстой основной линией — S) и перегородок (линией S/2).

Положение наружных стен определяется величиной привязки (расстояния от внутренней поверхности стены до координационной оси). Существуют следующие привязки (рисунок 29): а — двусторонняя; б- центральная; в — односторонняя(нулевая); г – односторонняя с зазором.

Рисунок 29 – Привязки наружных и внутренних капитальных стен к координационным осям

− вычерчиваются условные обозначения санитарно-технических приборов;

− на чертёж наносятся выносные и размерные линии;

Размеры проставляются в виде размерных цепочек снаружи и внутри здания в количестве, необходимом для определения габаритных размеров всех помещений; положения и размеров всех помещений; положения и размеров проёмов, простенков, уступов в несущих стенах; толщин стен и величин привязок к координационным осям. Первая размерная линия должна располагаться на расстоянии не ближе 10 мм (чаще всего 15 … 20 мм для наружных размеров) от контура чертежа, последующие размерные линии 7-8 мм друг от друга.

− выполняются необходимые надписи, ссылки.

Площади (в квадратных метрах с округлением до сотых) проставляются в правом нижнем углу помещения и подчёркиваются сплошной толстой линией.

Так как на планах отсутствуют размеры внутренней планировки, то при нанесении перегородок, а также при вычерчивании дверных и оконных проемов необходимо соблюдать следующее:

Ширина прихожей, мм ……………..…..не менее 1100

жилых комнат………………………..…..не менее 8

Длина жилой комнаты не должна превышать двойной ее длины.

Дверь однопольная без четвертей, мм:

Дверь двупольная, мм:

Д-4 (с четвертями)………………………1300х2000

Д-5 (без четвертей)……………….……..900х2000

Оконный проем с четвертями с двойным переплетом, мм:

Оконные проемы следует размещать равномерно. Сумма размеров элементов плана этажа, расположенных между двумя осями, должна равняться общему межосевому размеру. План лестницы необходимо вычерчивать одновременно с вычерчиванием ее на разрезе здания.

Планы этажей сопровождаются буквенными обозначениями, помогающими чтению чертежа:

П — прихожая; Т – туалет; В – ванная; ВТ – совмещенный санузел; Д – душевая; У – умывальник; К – кухня; КЛ – кладовая; Ш – шкаф встроенный.

Пример выполнения чертежа плана этажа показан на рисунке 30.

Варианты заданий представлены на рисунках 34-43.

Лист 2-3 (формат A3)

Цель работы: изучение последовательности выполнения и оформления чертежа фасада здания.

Содержание работы:по схематическому изображению вычертить фасад здания в масштабе 1:100.

Методические указания:

Фасад здания – это вид здания с внешней стороны.

На чертежах фасадов здания выявляется его внешняя композиция, показывается расположение окон, дверей, балконов, крылец, архитектурных и декоративных элементов, вентиляционных труб, входных и пожарных лестниц, водосточных труб. Рисунок оконных и дверных переплётов показывается на фасадах, выполненных в масштабе 1:100 и крупнее.

Видимые контуры на чертежах фасадов выполняются сплошной толстой линией (S), линия земли – сплошной основной утолщённой линией (1½S), выходящей за пределы фасада на расстояние 15-20мм.

Чертёж фасада строится в следующей последовательности:

− наносятся координационные оси и их марки;

− проводятся горизонтальные линии земли, отмостки, цоколя, низа и верха проёмов, карниза, конька крыши и других элементов здания;

− проводятся вертикальные линии стен, оконных и дверных проёмов, выступов и т.п.;

− вычерчиваются переплёты окон и дверей, ограждения балконов, вентиляционные трубы, крыльцо входа, архитектурные детали фасада;

− проставляются высотные отметки, выполняются надписи.

На чертежах фасадов должны быть указаны: крайние координационные оси, отметки уровня земли, цоколя, низа и верха проёмов, площадки входной лестницы, козырька, архитектурных элементов, карниза, верха стен, конька крыши, вентиляционных труб. Размеры на фасадах не проставляются.

Пример оформления чертежа фасада жилого дома приведён на рисунке 31.

Варианты заданий представлены на рисунках 34-43.

Рисунок 30 – Образец выполнения листа 2-2

Рисунок 31 – Образец выполнения листа 2-3

Лист 2-4 (формат A2)

Цель работы: изучение условностей, последовательности выполнения и оформления чертежа разреза здания.

Содержание работы:по схематическому изображению вычертить вертикальный разрез здания в масштабе 1:50.

Методические указания:

Рисунок 32 — Образование разреза здания

На начальной стадии проектирования для выявления композиционного решения внутреннего пространства и расположения архитектурных элементов интерьера вычерчиваются архитектурные разрезы, на которых не показываются конструктивные элементы здания, но проставляются размеры и высотные отметки, необходимые для проработки фасадов. На конструктивных разрезахпоказываются конструктивные элементы здания (фундаменты, перекрытия, стропила и др.) и их сопряжения. В зависимости от положения секущей плоскости разрезы могут быть продольными или поперечными (рисунок 32).

При выполнении разреза здания по лестнице секущую плоскость рекомендуется проводить по маршу, расположенному ближе к наблюдателю. Секущая плоскость не должна проходить через колонны, стойки, вдоль стен и перегородок.

На разрезе линии контуров элементов конструкций, попадающих в секущую плоскость, показываются сплошной основной линией(s); не попадающих в секущую плоскость, но видимых за ней – сплошной тонкой линией(s/2). Рекомендуется изображать не все элементы, расположенные за секущей плоскостью, а только находящиеся в непосредственной близости от неё (колонны, балки, лестничные марши, ограждения лестниц, двери, вентиляционные каналы). Лестничный марш, попавший в секущую плоскость разреза, вычерчивается сплошной толстой основной линией; марш, находящийся за секущей плоскостью, – сплошной тонкой линией. Полы на перекрытиях и кровля вычерчиваются одной сплошной линией независимо от числа слоёв пола и кровли, а их состав указывается в выносной надписи.

При построении разреза по лестнице следует учитывать следующие рекомендации. Чаще всего выполняются двухмаршевые лестницы с одинаковым количеством ступеней в маршах. В этом случае горизонтальный уровень промежуточной площадки располагается посередине высоты этажа. Для обеспечения удобства ходьбы и соблюдения требований норм пожарной безопасности рекомендуется принимать уклон маршей лестницы не более 1:1,25 с предельными размерами проступи (горизонтальной части ступени) и подступенка(вертикального подъёма ступени), равными соответственно 250 и 200 мм. Обычно высота подступенка принимается в пределах 150 … 180 мм, ширина проступи – 250 … 300 мм.

Построение разреза жилого дома выполняется в следующей последовательности:

− проводятся вертикальные линии координационных осей и снизу в кружках проставляются их марки;

− выносятся горизонтальными линиями уровни поверхности земли, чистого пола этажей, верха чердачного перекрытия, карниза;

− проводятся контуры наружных и внутренних стен и перегородок, попавших в разрез, в соответствии с принятыми толщинами этих элементов на планах;

− вычерчиваются выносы карниза и цоколя (от стены), скаты крыши;

− намечается расположение оконных и дверных проёмов в стенах и перегородках, а также других видимых элементов, находящихся за секущей плоскостью;

− отмечается горизонтальный уровень промежуточной лестничной площадки, отмечается ширина промежуточной площадки (от ближайшей стены), вычерчиваются марши в соответствии с принятым уклоном и ограждения лестницы;

− проставляются размеры, отметки, выноски, делаются необходимые надписи.

На чертежах разрезов должны быть указаны:

− координационные оси здания, расстояния между ними, расстояния между крайними осями, привязки подошвы фундаментов к осям;

− внутри разреза: высотные отметки чистого пола этажей и чердачного перекрытия, низа несущих элементов перекрытия и потолка, верха дверных проёмов, верха и низа площадок (этажной и промежуточной) лестниц; размеры высот помещений и толщин перекрытий, привязки проёмов по высоте;

− с внешней стороны разреза: высотные отметки подошвы фундаментов, уровня земли, цоколя, низа и верха проёмов, архитектурных элементов (промежуточных карнизов, выступов, козырьков и т.п.), отметки карниза, верха стен, конька крыши, верха вентиляционных каналов; привязки по высоте низа фундаментов, земли, цоколя, проёмов, карниза, конька крыши.

За габаритом разреза рекомендуется сначала вынести вертикальную размерную линию, а дальше проставить отметки.

Конструктивные элементы, попавшие в разрез, штрихуются (см. табл. 5). При этом элементы, выполненные из материала, являющегося основным для данного здания (например, стены в кирпичном здании), не штрихуются; штриховка выполняется только для тех элементов, материал которых отличается от основного (например, железобетонных перемычек, бетонных фундаментов и т.д.).

Пример оформления чертежа разреза жилого дома приведён на рисунке 33.

Варианты заданий представлены на рисунках 34-43.

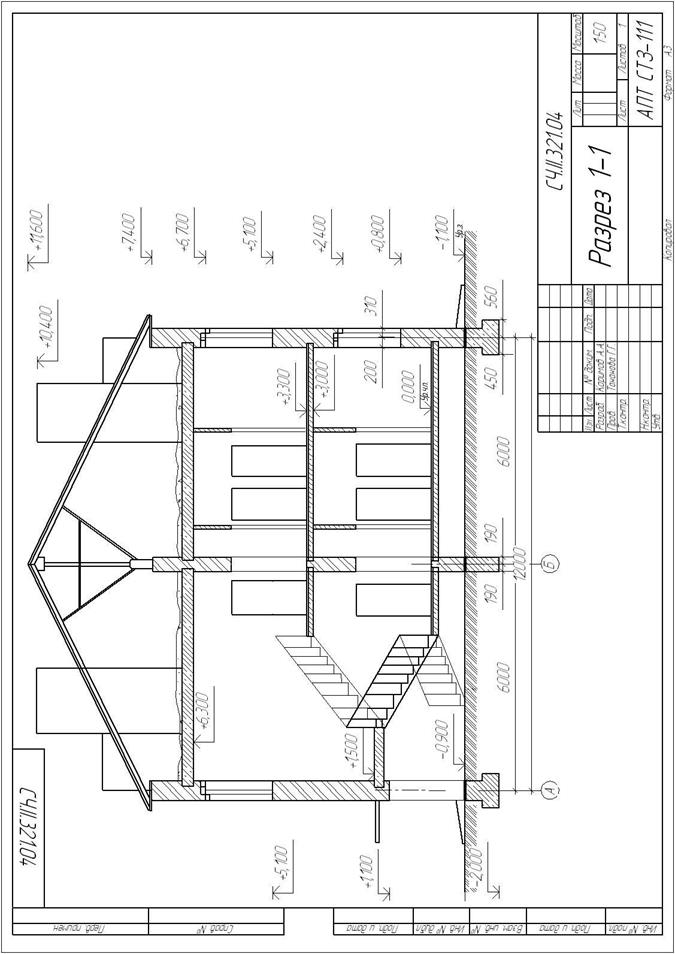

Рисунок 33 – Образец выполнения листа 1-4

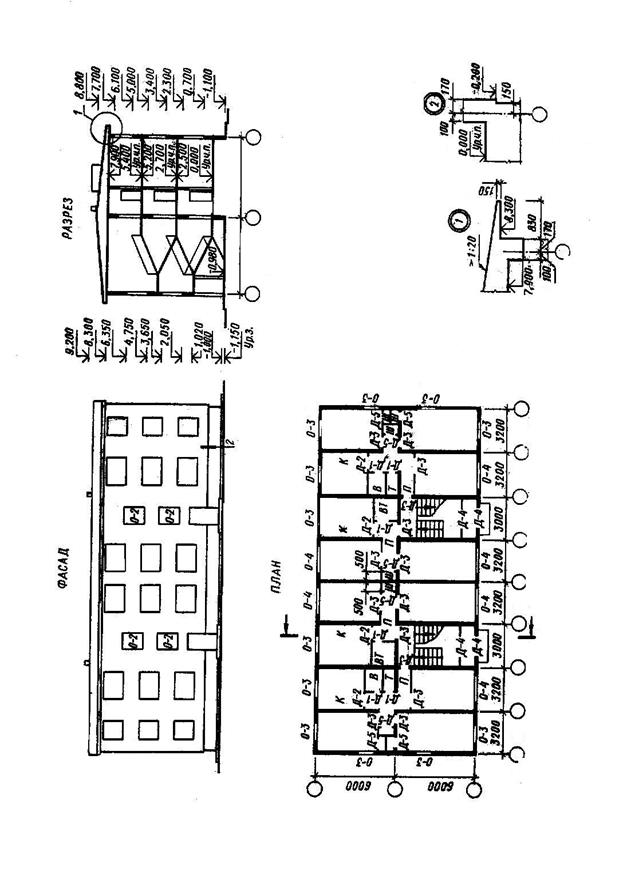

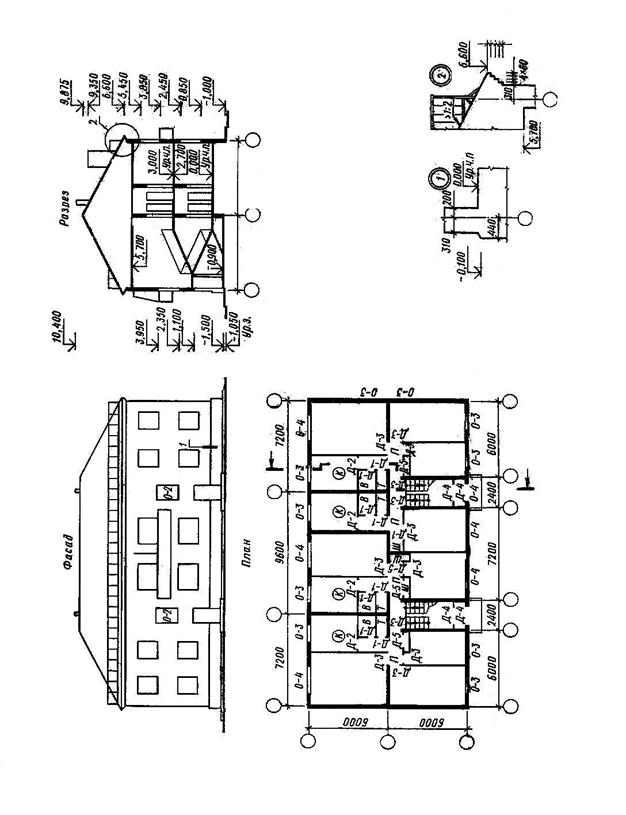

Рисунок 34 — Вариант 1

Капитальные стены из кирпича. Толщина наружных стен 510 мм, привязка 310-200 мм. Торцевые стены с односторонней привязкой. Внутренние капитальные стены толщиной 380 мм, привязка 280-100 мм. Размер 100 мм за счет ширины лестничной клетки. Высота ограждений крыши 500 мм, лестничных маршей 900 мм. Оконные и дверные проемы в капитальных стенах с четвертями. Ширина лестничного марша 1350 мм.

Рисунок 35 — Вариант 2

Капитальные стены из кирпича. Толщина наружных стен 510 мм, привязка 310-200 мм, размер 200 мм за счет внутренних размеров здания. Внутренние капитальные стены толщиной 380 мм, привязка центральная. Толщина стен лестничной клетки 380 мм, привязка 280-100 мм. Размер 100 мм за счет ширины лестничной клетки. Оконные и дверные проемы с четвертями. Длина балкона 5500 мм. Высота ограждения лестничных маршей 900 мм. Ширина лестничного марша 1050 мм.

Рисунок 36 — Вариант 3

Капитальные стены из шлакобетона. Толщина наружных стен 500 мм, привязка 350-150 мм. Торцевые стены с односторонней привязкой. Внутренние капитальные стены толщиной 300 мм, привязка центральная. Оконные и дверные проемы в капитальных стенах без четвертей. Высота ограждений лестниц 900 мм, высота ограждений крыши 800 мм. Ширина лестничного марша 1300 мм.

Рисунок 37 — Вариант 4

Капитальные стены из силикатобетона. Толщина наружных стен 300 мм, привязка нулевая (односторонняя). Торцевые стены имеют привязку 200-100. Внутренние капитальные стены толщиной 180 мм, привязка центральная. Оконные и дверные проемы без четвертей. Ширина лестничного марша 1050 мм. Высота ограждений лестничного марша 850 мм. Размеры туалета 800х1350 мм.

Рисунок 38 — Вариант 5

Капитальные стены из кирпича. Толщина наружных стен 510 мм, привязка 310-200 мм. Внутренние капитальные стены толщиной 380 мм, с центральной привязкой. Торцевые стены имеют одностороннюю привязку. Стены лестничной клетки имеют привязку 280-100 мм, размер 100 мм следует брать за счет межосевой ширины лестничной клетки. Оконные и дверные проемы наружных стенах с четвертями. Ширина лестничного марша 1050 мм. Высота ограждений на лестнице, крыше и балконе 900 мм. Ширина балкона 800 мм, длина 6400 мм.

Рисунок 39 — Вариант 6

Капитальные стены из кирпича. Толщина наружных стен 510 мм, привязка 310-200 мм. Внутренние капитальные стены толщиной 380 мм, привязка центральная. Высота ограждения лестничного марша — 900 мм, балкона – 1000 мм. Ширина балкона 800 мм, длина 2785 мм. Ширина лестничного марша 1350 мм. Оконные проемы с четвертями.

Рисунок 40 — Вариант 7

Капитальные стены из кирпича. Толщина наружных стен 510 мм, привязка 310-200 мм. Торцевые стены с односторонней привязкой. Внутренние капитальные стены толщиной 380 мм, привязка 190-190 мм. Стены лестничной клетки толщиной 380 мм, привязка 280-100. Размер 100 мм за сет ширины лестничной клетки. Оконные и дверные проемы в наружных капитальных стенах с четвертями. Ширина лестничного марша 1050 мм.

Рисунок 41 — Вариант 8

Капитальные стены из железобетона. Толщина наружных стен 270 мм, привязка 170-100 мм. Внутренние стены толщиной 120 мм, привязка центральная. Оконные проемы без четвертей. Ограждение лестницы 840 мм. Ширина лестничного марша 1350 мм.

Рисунок 42 — Вариант 9

Капитальные стены из шлакобетона. Толщина наружных стен 500 мм, привязка 350-150 мм. Торцевые стены с односторонней привязкой. Внутренние капитальные стены толщиной 300 мм, привязка центральная. Толщина стен лестничной клетки 300 мм, привязка 200-100 мм. Размер 100 мм за счет ширины лестничной клетки. Оконные проемы без четвертей. Ограждение лестничного марша 840 мм, на крыше 600 мм. Ширина лестничного марша 1050 мм.

Рисунок 43 — Вариант 10

Капитальные стены из кирпича. Толщина наружных стен 510 мм, привязка 310-200 мм. Внутренние капитальные стены толщиной 380 мм, привязка центральная. Высота ограждений лестничных маршей и крыши 900 мм. Оконные и дверные проемы в наружных капитальных стенах с четвертями. Ширина лестничного марша 1350 мм.

Литература

1. Боголюбов С. К. Инженерная графика — М.: Машиностроение, 2000; О-2

2. Боголюбов С.К. Чтение и деталирование сборочных чертежей, альбом — М.: Машиностроение, 1996; О-3

3. Миронов Р.С. Инженерная графика – М.: Астрель,2007;О-4

4. Миронов Р.С. Сборник заданий по инженерной графике – М.: Астрель,2006; О-5

5. ГОСТ 2.101 — 68* ЕСКД Виды изделий

6. ГОСТ 2.104 — 68* ЕСКД Основные надписи

7. ГОСТ 2.109-73* ЕСКД Основные требования к чертежам

8. ГОСТ 2.301-68* ЕСКД Форматы

9. ГОСТ 2.302-68* ЕСКД Масштабы

10. ГОСТ 2.303-68* ЕСКД Линии

11. ГОСТ 2.304-81 ЕСКД Шрифты чертежные

12. ГОСТ 2.305-68** ЕСКД Изображения – виды, разрезы, сечения

13. ГОСТ 2.306-68* ЕСКД Обозначения графические материалов и правила их нанесения на чертежах

14. ГОСТ 2.307-68* ЕСКД Нанесение размеров и предельных отклонений

15. ГОСТ 2.309-73* ЕСКД Обозначение шероховатости поверхности

16. ГОСТ 2.311-68* ЕСКД Изображение резьбы

17. ГОСТ 2.312-72 ЕСКД Условные изображения и обозначения швов сварных соединений

18. ГОСТ 2.313-82 ЕСКД Условные изображения и обозначения неразъемных соединений

19. ГОСТ 2.315-68* ЕСКД Изображения упрощенные и условные крепежных деталей

20. ГОСТ 2.316-68* ЕСКД Правила нанесения на чертежах надписей, технических требований и таблиц

21. Ганенко А. П. Оформление текстовых и графических материалов

22. Короев Ю.И. Черчение для строителей. М., 1980.

23. Куликов В.П. Стандарты инженерной графики. М., 2007

24. Михалкин К.С., Хабаров С.К. Компас 3D. Практическое руководство. М., 2004.

25. Панов Г.И. Условные обозначения на чертежах и схемах.

26. Федоренко В. А., Шошин А. И. Справочник по машиностроительному черчению. Л., 1982.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник
