Бурение ям под столбы забора или фундамента

Устали копать лопатой канавы под установку столбов для забора? Не удивительно, ведь подготовка лунок под столбы является самым утомительным занятием при установке забора на участке: приходится вытаскивать на поверхность большое количество грунта, что отнимает уйму сил и времени. Что же делать? Нанимать навесной ямобур на базе авто и отваливать на это кучу бабок? Но это далеко не всегда целесообразно, к тому же использовать тяжелую технику на дачном участке при монтаже столбов — это нонсенс! Но выход есть, благо технологии не стоят на месте. Тому, чем лучше и как правильно бурить ямы для столбов забора или монтажа свай фундамента в том или ином случае, и посвящена наша сегодняшняя статья.

Почему копка ям под столбы лопатой уместна далеко не всегда?

Многие при установке ограждения привыкли копать лунки под столбы лопатой. Этот способ наиболее прост и не требует больших материальных трат, однако малоэффективен. При значительных затратах сил и времени лопатой вам не удастся сделать достаточно глубокое и в то же время максимально узкое отверстие, необходимое для монтажа столба. Хотя в некоторых случаях такой способ вполне оправдан не только в плане стоимости. Так, при замене старого забора и установке новых столбов на место старых в грунте могут оказаться большие камни или куски цемента, которые, кроме как руками, лопатой или ломом вытащить довольно затруднительно. Также, если планируется выкладывать столбы из кирпича, лучше лопаты инструмента не придумаешь: ямы под заливку фундамента для таких столбов должны быть широкими и иметь квадратную форму.

Способы бурения ям под установку столбов для фундамента и забора

Ставим заборные столбы с использованием садового ручного бура

В идеале для заборных столбов всех видов, за исключением винтовых свай, в грунте бурятся отверстия диаметром 150-250 мм и глубиной 800-1800 мм в зависимости от уровня промерзания грунта. При установке забора своими руками для этих целей чаще всего применяются более дешевые немоторизированные ручные садовые буры Т-образной конструкции, представляющего собой шнек диаметром, как правило, 15-20 см с трубой-рукояткой. В некоторых модификациях производителями предусматривается возможность установки съемного удлинителя между шнеком и рукояткой для увеличения максимальной глубины бурения до 2-х метров — вытаскивать из грунта более длинный бур будет тяжело, поскольку не позволит рост.

Конечно, ручной бур имеет больший вес и стоит дороже обычной лопаты, однако при правильной заточке шнека им можно пробурить ровное отверстие даже в глинистом или каменистом грунте в считанные минуты. Наточить шнек своими руками можно как напильником, так и воспользовавшись болгаркой.

Бурение осуществляется строго вертикально с небольшим нажатием на рукоятку бура и одновременным поворачиванием ее по направлению часовой стрелки. Необходимо периодически вытягивать бур и стряхивать грунт со шнека, иначе можно забуриться настолько, что вытащить бур будет очень непросто. Зачастую при бурении глинистых почв уже на полуметровой глубине бур начинает упираться и отказывается входить в грунт даже при сильном нажатии на рукоятки. В таком случае не нужно тратить время и силы — вытаскивайте бур и залейте в яму немного воды. Уже спустя несколько минут грунт размокнет и работу можно будет продолжить. Для того, чтобы ускорить процесс, можно бурить сразу несколько отверстий: пока бурите одни ямки, другие уже «подойдут».

На видео ниже показано, как можно сделать ручной бур своими руками.

Бурение ям под столбы бензиновым мотобуром

Как видно, простым садовым буром не всегда можно справиться с тяжелым грунтом, особенно при бурении на глубину более 100 см. В этом случае, если позволяют средства, можно воспользоваться ручным мотобуром (бензобуром). Этот способ бурения ям для столбов куда более производителен.

Принцип работы мотобура такой же, как и у простого садового. За счет большего количества витков шнека за раз им можно поднять значительно больше грунта. Практически все современные мотобуры оснащены бензиновым двигателем и лишь крайне редко можно еще встретить электрический. От мощности двигателя зависит производительность агрегата и максимально возможный диаметр бурения ям. Как правило, ручной бензобур, рассчитанный на работу одного оператора, используют для бурения отверстий диаметром до 300 мм на глубину до 2-х метров, т.е. в основном именно для подготовки ям под столбы фундамента или забора, а также при посадке крупных растений и выполнения аналогичных подсильных задач.

Сравнительно недорогими, что актуально в условиях кризиса, и в то же время достаточно качественными ручными мотобурами являются агрегаты китайского производства ADA Ground Drill.

Бурение ям для столбов при помощи бензобура

Используют ручные мотобуры и для бурения скважин на воду своими руками. Такие модели бензобуров оснащаются более мощными двигателями, имеют больший вес и предназначены для работы двух человек.

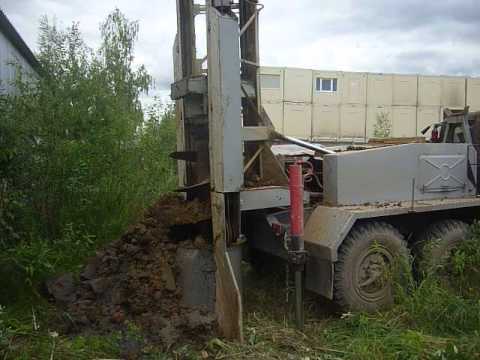

Бурение ямобурами на базе авто

Как правило, ручного бензобура при возведении столбчатых фундаментов вполне хватает. Однако, в зависимости от используемых материалов и типа грунта, порой требуется бурение отверстий диаметром более 300 мм и глубиной свыше 2 метров. В таком случае следует рассмотреть возможность аренды бурильно-крановой машины.

Источник

Как сделать самодельный земляной бур (ямобур, землебур)

При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.

Конструкции и применение

Есть три основных конструкции земляных буров:

Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

Пример самодельного земляного садового бура
Шнековый бур. Отличается тем, что имеет более длинную режущую часть. Используется для тех же целей — делать ямы под столбы. Из-за своей конструкции — более длинной режущей части — его вынимать надо реже, так что обычно бурение проходит быстрее.

Шнековый бур отличается навитыми спирально несколькими оборотами спирали
Бур для свай ТИСЭ. Эта конструкция похожа на садовый бур, но имеет дополнительную откидывающуюся лопатку для формирования расширения в нижней части сваи, характерной для фундамента этого типа.

Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.

Бур для столбов может быть со сборной штангой

Стержень. Это круглая или профилированная труба (квадратного сечения). Может быть также использован лом, но он очень тяжелый и работать им будет сложно. Длинна стержня — требуемая глубина шурфа плюс 50-60 см. Если сделать короче, то последние сантиметры придется бурить в глубоком наклоне, что совсем не легко. Если при таком расчете общая высота получается выше чем 1,5 метра, имеет смысл сделать сборную штангу. Тогда стержень наращивают отрезками трубы того же диаметра, придумав систему сочленения.

Ручка. Чаще всего приваривают к стержню поперечину в виде буквы Т. Длинна ручки минимальная — 40 см, оптимальная порядка 50-60 см.

Наконечник-сверло. Это та часть, которая находится под лопастями. Она первая разрыхляет землю, а на первоначальном этапе отвечает за центрирование бура — его проще держать вертикально.

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

• листовой стали толщиной от 4 мм;
• пильного диска для болгарки подходящего диаметра.

Землебур с лопастями из пильного диска для болгарки

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Почти готово

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Вид снизу

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности Подробный чертеж в проекциях шнекового бура Чертеж садового бура
