Расчет металлической балки кровли

Содержание
  1. Калькулятор расчета металлической балки перекрытия
  2. Балки
  3. Нагрузка
  4. Результаты расчета
  5. Как рассчитать количество металлических балок, стропил для односкатной кровли?
  6. Расчет металлической балки кровли
  7. Расчет металлической балки перекрытия
  8. Помощь в расчете
  9. Калькулятор
  10. Калькуляторы по теме:
  11. Инструкция к калькулятору
  12. Исходные данные
  13. Результат
  14. Металлические балки перекрытия
  15. Упрощенный пример расчета металлической однопролетной балки перекрытия
  16. Требуется:
  17. Решение:
  18. Пример расчета металлической двухпролетной балки перекрытия

Калькулятор расчета металлической балки перекрытия

Длина пролета (L) — длина пролета, который нужно перекрыть.

Шаг балок (Р) — расстояние между балками.

Вид перекрытия — если над перекрываемым помещением находится чердак, выберите “Чердачное”. В остальных случаях — “Межэтажное”.

Длина стены (Х) — имеется в виду стена, на которую будут опираться балки.

Балки

Длина балки — длинна балки, которые вы собираетесь использовать.

Вес 1 пог. м — нужно указать вес одного погонного метра балки, которую вы планируете использовать в перекрытии. Как правило, такую информацию можно получить у продавца. Если таких данных у вас нет, можете указать значение 12 кг.

Расчетное сопротивление Ry — по умолчанию, используется значение 210 МПа, но вообще все зависит от марки стали. Уточняйте в металлопрокате точное значение при покупке, а для подстраховки 210 МПа в качестве вводных данных для расчета будет в самый раз.

Модуль упругости Е — в зависимости, от того, из какого металла балку вы планируете использовать, вводите нужное значение: для стали 200 000 МПа, для алюминия — 70 000 МПа.

Нагрузка

Нагрузка подразумевает массу плиты перекрытия, которая будет ложится на балки, а также стяжка, финишное напольное покрытие, перегородки, мебель прочее. Рассчитать наперед данные значения довольно таки не просто, если у вас нет четкого плана всех дальнейших строительных работ, плана помещения и дизайна интерьера. Но для примера, можете указать значение нормативной нагрузки 500 кг/м2, а расчетной — 600 кг/м2.

Цена за 1 тонну — укажите стоимость одной тонны балки перекрытия. Параметр не является обязательным, поэтому можете пропустить его.

Результаты расчета

W — сопротивление профиля. Посмотреть этот параметр конкретной балки можно в справочных значениях для осей x-x, y-y.

I — минимальный момент инерции, допустим для вашей балки. Смотреть параметр можно там же, где и W.

Количество балок — общее число баллок, требуемых для перекрытия.

Общая масса — общая масса всех балок.Стоимость — общая стоимость балок перекрытия, исходя из указанного значения в поле Цена за 1 т.

Источник

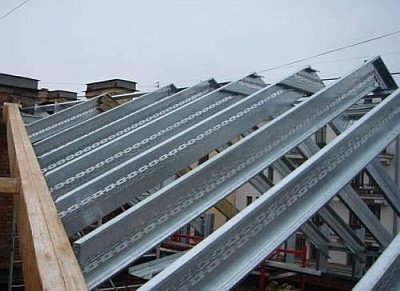

Как рассчитать количество металлических балок, стропил для односкатной кровли?

Выбрали вариант односкатной кровли. Есть ли способ верного расчета количества металлических балок и стропил? Будем использовать металлопрофиль для кровли.

Для подсчета количества металлических балок, необходимых для устройства стропильной системы для односкатной кровли, нужно найти значения три основных параметров:

  1. величину угла наклона крыши;
  2. величину снеговой и ветровой нагрузок на крышу в зависимости от региона, где намечено строительство;
  3. вес одной металлической балки, то есть выбор ее профиля до начала расчетов;

Кроме того, в процессе расчетов необходимо строго придерживаться положений нормативных документов, в частности, ГОСТа 27751-88 и СНиПа II-23-88.

Указания по расчету уклона односкатной крыши смотрите ниже

Расчет количества металлических балок достаточно сложен для непрофессионала, поэтому, уточнив длину пролета балок, их шаг, длину стены и длину балки, а также вес ее погонного метра, советую подставить значения этих величин в онлайновый калькулятор, например, по этой ссылке http://svoydomtoday­ .ru/building-onlayn-calculators/111-raschet-metallicheskoy-balki-perekritiya.html

и тут же получить искомое количество балок.

Стропильная система одна из важнейших конструкций постройки, если к ней отнестись не серьезно то Ваше строение долго не простоит. Для того что бы рассчитать количество металлических балок на односкатную крышу, первое что необходимо надо знать регион постройки Вашего строения. Далее нужно знать какие бывают нагрузки в Вашем регионе и какие нагрузки действуют на стропильную систему:

  1. Постоянные нагрузки — это все элементы крыши ( кровля, пароизоляция,и т.д. )
  2. Переменные нагрузки — это снег, ветер, град и т. д.
  3. И наконец это Особый тип нагрузок — это шторм, ураган, землетрясение.

Далее нужно знать какой вес будет у Вашей кровли из чего она будет состоять. Вот на основе таких данных делаются расчеты Вашей стропильной системы и выбирается стропильный шаг.

выполняем измерение дины ската по карнизу;

затем полученную цифру следует разделить на предполагаемый шаг стропил. Если шаг планируется 60 см, то следует делить на 0.6.

Если 1 метр – то делить на 1. О предварительном выборе шага будет дальше;

затем к поученному результату следует прибавить 1 и округлить полученное значение в большую сторону. Таким образом, получаем количество стропил, которые могут быть установлены на крыше вашего дома;

общую длину ската необходимо разделить на количество стропил, чтобы получить шаг стропил.

Например, длина ската кровли равняется 12 метров.

Предварительно выбираем шаг стропил 0.8 метра

Далее расчеты выглядят так:

12/0.8 = 15 метров.

Прибавляем единицу 15+1=16 стропил.

Если бы получилось дробное число, то мы бы округлили его в большую сторону.

Теперь от 12 метров следует поделить на 16.

В итоге 12\16=0.75 метра.

Вот оптимальное расстояние между стропилами на одном скате.

Так же можно использовать калькуляторы или профессиональные программы:

Источник

Расчет металлической балки кровли

Перед началом расчета стальной балки необходимо собрать нагрузку, действующая на металлическую балку. В зависимости от продолжительности действия нагрузки разделяют на постоянные и временные.

К постоянным нагрузкам относятся:

  • собственный вес металлической балки;
  • собственный вес перекрытия и т.д.;

К временным нагрузкам относятся:

  • длительная нагрузка (полезная нагрузка, принимается в зависимости от назначения здания);
  • кратковременная нагрузка (снеговая нагрузка, принимается в зависимости от географического расположения здания);
  • особая нагрузка (сейсмическая, взрывная и т.д. В рамках данного калькулятора не учитывается);

Нагрузки на балку разделяют на два типа: расчетные и нормативные. Расчетные нагрузки применяются для расчета балки на прочность и устойчивость (1 предельное состояние). Нормативные нагрузки устанавливаются нормами и применяется для расчета балки на прогиб (2 предельное состояние). Расчетные нагрузки определяют умножением нормативной нагрузки на коэффициент нагрузки по надежности. В рамках данного калькулятора расчетная нагрузка применяется при определении прогиба балки в запас.

Нагрузки можно собрать на нашем сайте.

После того как собрали поверхностную нагрузку на перекрытие, измеряемой в кг/м2, необходимо посчитать сколько из этой поверхностной нагрузки на себя берет балка. Для этого надо поверхностную нагрузку умножить на шаг балок(так называемая грузовая полоса).

Например: Мы посчитали, что суммарная нагрузка получилась Qповерхн.= 500кг/м2, а шаг балок 2,5м. Тогда распределенная нагрузка на металлическую балку будет: Qраспр.= 500кг/м2 * 2,5м = 1250кг/м. Эта нагрузка вносится в калькулятор

2. Построение эпюр

Далее производится построение эпюры моментов, поперечной силы. Эпюра зависит от схемы нагружения балки, вида опирания балки. Строится эпюра по правилам строительной механики. Для наиболее частоиспользуемых схем нагружения и опирания существуют готовые таблицы с выведенными формулами эпюр и прогибов.

3. Расчет по прочности и прогибу

После построения эпюр производится расчет по прочности (1 предельное состояние) и прогибу (2 предельное состояние). Для того, чтобы подобрать балку по прочности, необходимо найти требуемый момент инерции Wтр и из таблицы сортамента выбрать подходящий металлопрофиль. Вертикальный предельный прогиб fult принимается по таблице 19 из СНиП 2.01.07-85* (Нагрузки и воздействия). Пункт2.а в зависимости от пролета. Например предельный прогиб fult=L/200 при пролете L=6м. означает, что калькулятор подберет сечение прокатного профиля (двутавра, швеллера или двух швеллеров в коробку), предельный прогиб которого не будет превышать fult=6м/200=0,03м=30мм. Для подбора металлопрофиля по прогибу находят требуемый момент инерции Iтр, который получен из формулы нахождения предельного прогиба. И также из таблицы сортамента подбирают подходящий металлопрофиль.

4. Подбор металлической балки из таблицы сортамента

Из двух результатов подбора (1 и 2 предельное состояние) выбирается металлопрофиль с большим номером сечения.

Источник

Расчет металлической балки перекрытия

Бывают случаи, когда деревянные балки для междуэтажных или чердачных перекрытий использовать экономически не выгодно. Например, когда пролет слишком большой и поэтому для его перекрытия требуются деревянные балки большого сечения. Или когда у Вас есть хороший знакомый, который торгует не пиломатериалом, а металлопрокатом.

В любом случае не лишним будет знать во сколько может обойтись перекрытие, если использовать металлические балки, а не деревянные. И в этом Вам поможет данный калькулятор. С его помощью можно рассчитать требуемые момент сопротивления и момент инерции, которые для подбора металлических балок для перекрытия по сортаментам из условия прочности и прогиба.

Рассчитывается балка перекрытия на изгиб как однопролетная шарнирно-опертая балка.

Помощь в расчете

Нет желания и времени разбираться в калькуляторе и сборе нагрузок. И в то же время хочется быть уверенным на 100% в результате. Буду рад помочь.

Стоимость расчета балок и других строительных конструкций:

  • от 1 000 руб. — без предоставления подробного письменного отчета;
  • от 1 500 руб. — с отчетом.

А также, если проект не предполагается, но есть масса вопросов по выбору материалов, конструкциям и архитектуре. Обращайтесь, помогу.

  • Консультации от 1 000 руб.

Контакт для связи, e-mail: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

С уважением, Игорь.

Калькулятор

Калькуляторы по теме:

Инструкция к калькулятору

Исходные данные

Длина пролета (L) — расстояние между двумя внутренними гранями стен. Другими словами, пролет, который перекрывают рассчитываемые балки.

Шаг балок (Р) — шаг по центру балок, через который они укладываются.

Вид перекрытия — в случае, если на последнем этаже Вы жить не будете, и он не будет сильно захламляться милыми Вашему сердцу вещами, то выбирается «Чердачное», в остальных случаях — «Междуэтажное».

Длина стены (Х) — длина стены, на которую опираются балки.

Длина балки (А) — самый большой размер балки.

Вес 1 п.м. — данный параметр используется как бы во втором этапе (после того, как Вы уже подобрали нужную балку).

Расчетное сопротивление Ry — данный параметр зависит от марки стали. Например, если марка стали:

  • С235 — Ry = 230 МПа;
  • С255 — Ry = 250 МПа;
  • С345 — Ry = 335 МПа;

Но обычно в расчете используется Ry = 210 МПа для того, чтобы обезопасить себя от разного рода «форс-мажерных» ситуаций. Все-таки в России живем — привезут металлопрокат из стали не той марки и все.

Модуль упругости Е — этот параметр зависит от вида металла. Для самых распространенных его значение равно:

  • сталь — Е = 200 000 МПа;
  • алюминий — Е = 70 000 МПа.

Значения нормативной и расчетной нагрузок указываются после их сбора на перекрытие.

Цена за 1 т — стоимость 1 тонны металлопроката.

Результат

Расчет по прочности:

Wтреб — требуемый момент сопротивления профиля. Находится по сортаменту (есть ГОСТах на профили). Направление (х-х, y-y) выбирается в зависимости от того, как будет лежать балка. Например, для швеллера и двутавра, если Вы хотите их поставить (т.е. больший размер направлен вверх — [ и Ι), нужно выбирать «x-x».

Расчет по прогибу:

Jтреб — минимально допустимый момент инерции. Выбирается по тем же сортаментам и по тем же принципам, что и Wтреб.

Количество балок — общее количество балок, которое получается при укладки их по стене X с шагом P.

Общая масса — вес всех балок длиной А.

Стоимость — затраты на покупку металлических балок перекрытия.

Источник

Металлические балки перекрытия

Металлические балки — универсальные балки для перекрытий. По ним можно делать и деревянное и железобетонное и металлическое перекрытие. К тому же расчет металлических балок наиболее прост, по сравнению с железобетонными балками, а надежность металлических балок выше, чем деревянных. В том смысле, что деревянные балки могут со временем сгнить, быть испорченными различными насекомыми, да и вообще учесть возможные деформации, когда перекрытие делается по деревянным балкам из свежепиленного бруса, достаточно сложно.

Кроме того, металлические балки могут быть любой длины и даже не из цельного металлопроката, а сваренными из отдельных кусков. И хотя такое соединение следует выполнять согласно отдельному расчету, но тем не менее это позволяет минимизировать отходы при устройстве перекрытия, а значит и сэкономить.

И еще одна очень важная особенность металлических балок перекрытия — такие балки могут использоваться для устройства перекрытия сразу над двумя, тремя и больше помещениями. Т.е. металлическая балка может быть и двухпролетной и трехпролетной. И хотя в малоэтажном частном строительстве такое случается не часто, тем не менее подобный вариант мы тоже рассмотрим.

Начнем с более простого — упрощенного расчета металлической балки перекрытия однопролетной с шарнирными опорами из цельного металлопроката. Как произвести наиболее полный расчет согласно действующих нормативных документов, рассказывается отдельно.

Упрощенный пример расчета металлической однопролетной балки перекрытия

Планируется деревянное перекрытие по металлическим балкам. Шаг балок (расстояние между центрами тяжести поперечных сечений балок) — 1 метр. Расстояние между стенами в свету l = 5.4 метра — это пролет балки. Нагрузка на балку — это собственный вес балки, который мы пока не знаем, вес конструкции перекрытия по металлическим балкам и все остальные временные нагрузки (мебель, оборудование, люди и т.п.).

Если перекрытие будет не очень тяжелым, например, черновой пол из досок по лагам, выравнивающий листовой материал из продуктов обработки древесины (фанера, ДСП, ОСП и др.), а сверху плитка ПВХ, линолеум или ковролин, кроме того тяжелых перегородок по перекрытию из кирпича или шлакоблока также не планируется, то при расчетах балки можно использовать проверенную временем величину плоской равномерно распределенной нагрузки — 400 кг/м 2 . Т.е. при шаге балок 1 м линейная равномерно распределенная нагрузка на балку составит:

q = 400·1 = 400 кг/м.

Примечание: при шаге (расстоянии между осями) балок 0.5 м линейная равномерно распределенная нагрузка составила бы q = 400·0.5 = 200 кг/м.

Требуется:

Подобрать сечение металлических балок.

Решение:

1. Расчет на прочность (по первой группе предельных состояний).

1.1 Максимальный изгибающий момент для бесконсольной балки на шарнирных опорах, , на которую действует равномерно распределенная нагрузка, будет посредине балки:

Мmax = ql 2 /8 = 400·5.4 2 /8 = 1458 кгм или 145800 кгсм

1.2 Требуемый момент сопротивления:

Wтреб = Мmax / Ry = 145800/2100 = 69.43 см 3

где Ry — расчетное сопротивление стали. Ry = 2100 кгс/ см 2 (210 МПа)

Примечание: Вообще-то расчетное сопротивление стали следует узнавать у производителя того самого металлопроката, который вы собираетесь использовать.

1.3. Если в качестве балкок перекрытия будут использоваться двутавры, то согласно сортаменту нашим условиям удовлетворяет двутавр №14 с моментом сопротивления Wz = 81.7 см 3 .

Примечание: При определении момента сопротивления, как и момента инерции, важно не спутать оси координат, относительно которых данные геометрические характеристики определяются. В сортаментах эти оси могут называться по-разному. У меня ось, относительно которой в поперечном сечении возникают нормальные сжимающие и растягивающие напряжения обозначена как z, в сортаментах эта ось может быть обозначена как х. Но важно не название, а принцип, когда мы определяли максимальный изгибающий момент, действующий на поперечное сечение балки, то длина балки l измерялась по оси х, высота балки по оси у, а ширина балки по оси z (хотя я обо всем этом не рассказывал, чтобы не погрязнуть в деталях). Таким образом, какой сортамент Вы бы не взяли, и как ни называлась бы ось, главное, чтобы по этой оси определялась ширина балки. Почему это так важно, рассказывается отдельно.

2. Определение прогиба (расчет по второй группе предельных состояний).

Для однопролетной балки на шарнирных опорах, на которую действует равномерно распределенная нагрузка, максимальный прогиб будет посредине балки и составит:

fmax = 5ql 4 /(384EIz) = 5·4·540 4 /(384·2·10 6 ·572) = 3.87 см

где q — нагрузка выраженная в кг/см;

l — длина пролета в см;

E — модуль упругости, для стали Е = 2·10 5 МПа или 2·10 6 кг/см 2

Iz — момент инерции согласно сортаменту для выбранного швеллера.

По требованиям СНиПа 2.01.07-85* «Нагрузки и воздействия» максимальная величина прогиба для балок перекрытия, открытого для обзора, не должна превышать 1/200 пролета (при l = 6 м), т.е. в нашем случае прогиб должен быть не более 540/200 = 2.7 см. Это требование не выполнено, поэтому мы, преобразовав формулу прогиба, можем определить требуемый момент инерции поперечного сечения:

Iz = 5ql 4 /(384Ef) = 5·4·540 4 /(384·2·10 6 ·2.7) = 820.1 см 4

Этому требованию удовлетворяет двутавр №16 с моментом инерции Iz = 873 см 4 .

Примечание: Если по каким либо причинам и такой прогиб кажется вам чрезмерным, то вы можете подобрать сечение, исходя из своих соображений о допустимой величине прогиба.

Так как принятое нами перекрытие является достаточно легким, его следует проверить дополнительно на физиологический прогиб, т.е. на прогиб, который будет возникать при ходьбе по минимально загруженному перекрытию. В этом случае максимально допустимая величина прогиба составит:

где g — ускорение свободного падения g = 9.81 м/с 2 ;

р — значение нормативной нагрузки от людей, которые возбуждают колебания перекрытия. р = 25 кг/м 2 — при расчете перекрытий в квартирах и домах;

р1 — значение пониженной нормативной нагрузки на перекрытие, принимается равным р1 = 150·0.35 = 52.5 кг/см 2 для перекрытий в жилых зданиях;

q — значение нормативной нагрузки от веса рассчитываемого элемента, в данном случае металлической балки перекрытия и опирающихся на него элементов пола (лаги, половая доска, и др.). В данном случае нагрузка от веса металлической балки согласно все тому же сортаменту составит qб = 15.9 кг/м 2 , нагрузка от плитки ПВХ и фанеры толщиной 1см qп = 6 кг/м 2 (при объемном весе фанеры около 550 кг/м 3 ), нагрузка от досок толщиной 2.7 см qд = 500·0.027 = 13.5 кг/м 2 , нагрузка от лаг сечением 5х10 см, уложенных с шагом 50 см qл = 2·500·0.05·0.1 = 5 кг/м 2 , тогда q = 15.9 +6 + 13.5 + 5 = 40.4 кг/м 2 ;

Примечание: вообще-то нагрузку от лаг более правильно рассматривать не как равномерно распределенную, а как несколько сосредоточенных, но так как лаг у нас будет больше 10, то такое уточнение будет не очень актуальным и потому мы будем рассматривать нагрузку от лаг, как равномерно распределенную даже без использования соответствующего коэффициента перехода.

n – частота приложения нагрузки при ходьбе человека, как правило принимается n = 1.5 Гц (1/с);

b – коэффициент, равный 125√ Q/(αpal)

где Q — нагрузка от человека, принимаемая равной 80 кг (во всяком случае так рекомендуют СП, хотя сейчас более актуальной может быть нагрузка и 100 кг);

α — коэффициент, учитывающий перераспределение нагрузки; для элементов конструкций, рассчитываемых как балки, принимается равным 1,0;

а – шаг балок (лаг, ригелей), ширина рассчитываемых плит (настилов), в нашем случае а = 1 м;

l – расчетный пролет элемента конструкции, l = 5.4 м.

В итоге значение коэффициента b составит

b = 125√ 80/(1·25·1·5.4) = 96.225

fф = 9.81(25 + 52.5 + 40.4)/(30·1.5 2 (96.225·25 + 52.5 + 40.4)) = 0.00686 м или 0.686 см

Теперь осталось определить, каким будет прогиб при динамической нагрузке, возникающей при ходьбе по перекрытию:

fд = 2Ql 3 /48EI = 2·80·540 3 /48·2·10 6 ·873 = 0.3 см

Как видим, прогиб от динамической нагрузки, создаваемой человеком, значительно меньше предельно допустимого нормами. Однако, если вы собираетесь по перекрытию не только спокойно ходить, но еще бегать, прыгать, ронять штанги и другие тяжелые предметы, то это следует учесть при расчете.

Пример расчета металлической двухпролетной балки перекрытия

Для наглядности рассмотрим металлическую балку, перекрывающую два равных по длине пролета l = 5.4 м при той же нагрузке. Максимальный изгибающий момент для такой балки будет возникать на средней опоре и составит все те же 145800 кгсм. А вот максимальный прогиб для такой балки будет меньше и составит:

fmax = ql 4 /(185EIz) = 4·540 4 /(185·2·10 6 ·572) = 1.61 см

Это означает, что двухпролетную металлическую балку мы можем делать из двутавра №14, который не подошел нам при расчете однопролетной балки по второй группе предельных состояний.

Конечно же длины пролетов у двухпролетных балок далеко не всегда бывают одинаковыми и в таких случаях для определения максимальных моментов и прогибов можно воспользоваться соответствующими уравнениями.

На этом пока все.

Доступ к полной версии этой статьи и всех остальных статей на данном сайте стоит всего 30 рублей. После успешного завершения перевода откроется страница с благодарностью, адресом электронной почты и продолжением статьи. Если вы хотите задать вопрос по расчету конструкций, пожалуйста, воспользуйтесь этим адресом. Зараннее большое спасибо.)). Если страница не открылась, то скорее всего вы осуществили перевод с другого Яндекс-кошелька, но в любом случае волноваться не надо. Главное, при оформлении перевода точно указать свой e-mail и я обязательно с вами свяжусь. К тому же вы всегда можете добавить свой комментарий. Больше подробностей в статье «Записаться на прием к доктору»

Для терминалов номер Яндекс Кошелька 410012390761783

Номер карты Ymoney 4048 4150 0452 9638 SERGEI GUTOV

Для Украины — номер гривневой карты (Приватбанк) 5168 7422 4128 9630

Категории:
  • Расчет конструкций . Расчет металлоконструкций
Оценка пользователей: 9.8 (голосов: 5)
Переходов на сайт: 22925
Комментарии:

С Добрым! как же тяжко осваивать сопромат, если со школы привык, чтобы все размерности сходились, а натыкаешься местами на q=4(не понятно чего), хотя выше оно же q=400 кг/м.

Вы не внимательны. При определении прогиба нагрузка выражена в кг/см, а не кг/м, поэтому и составляет 4 кг/см = 400 кг/м.

Дорогой, доктор Лом!Как же долго я Вас искала.

Как рассчитать нагрузку на балку если она не 400 кг/м, а скажем была 350(этого мало), и я хочу приварить для усиления на швеллер полосу стальную 10х60, например.

Давайте так, котлеты отдельно и мухи отдельно. Определение нагрузки на конструкцию — это отдельный большой вопрос. Так нагрузка может быть и 40 и 400 и 4000 и 40000 кг/м, а может быть и не равномерно распределенной, а сосредоточенной в некоторой точке. Я это к тому, что сначала определяется действующая нагрузка, а уже потом подбирается соответствующее сечение.

Далее, если вы на швеллер навариваете полосу и сварные швы выдерживают возникающие нагрузки, то ваш швеллер следует рассматривать, как систему из двух элементов. Т.е. вам нужно рассчитать момент инерции и момент сопротивления для вашей системы. Больше подробностей смотрите в статье «Моменты инерции поперечного сечения».

Добрый день. Подскажите пожалуйста какой двутавр необходимо применить. Условия таковы: промышленное здание длиной 36 м.шириной 6 м. Высота до перекрытия межэтажного 6 м. Колонны опирания стоят в сетке по 6м. Опирание идет на колонны. на перекрытии будут установлены чилера.Общий вес нагрузки на перекрытие 1200 кг/м2. Основные балки балочной системы я просчитал из двутавра 22, правильно ли? Боюсь ошибиться. Помогите пожалуйста

Если речь идет о балках с шагом в 1 метр длиной около 6 м, то в целом похоже, вот только их еще следует проверить на прогиб.

Здравствуйте, а как расчитать шаг двутавров, гараж 7х9 двух этажный, №20 вычислили, а шаг?

Прочтите внимательно раздел «Дано». В статье приводятся расчеты для шага 1 м. Если вы хотите уменьшить или увеличить шаг, то следует соответственно уменьшить или увеличить нагрузку.

Здравствуйте уважаемый «Доктор лом» есть один вопрос к расчету. Точнее если шаг балок в вашем примере 1 м, то нагрузка 400 кг,а если шаг балок будет 0.5 м то нагрузка будет соответственно 200 кк. это правильно? или я уже затупил очень)

Все правильно. На всякий случай внес правки в статью в месте, где происходит переход от плоской нагрузки к линейной.

Здравствуйте! Подскажите пожалуйста, могу ли я использовать в постройке навесы из профлиста 24 м длина на 6 м ширины, столбы планирую 80*80 стенка 4мм , промежуток между столбами 6 м. Несущие на столбах балка 12 тая, продольные думаю швеллер 8 ой с промежутком в 150 см, обрешетка 40* 40 стенка 2 мм в шаге 100 см. Никак не могу определится, или по такому варианту, или варить фермы из 50* 25. Стенка 2 мм. Не могу понять какой вариант оптимальней по нагрузке?

Это считать надобно. А расчет денег стоит.

Доктор Лом, поясните, пожалуйста, а как быть с расчетом физиологического прогиба в случае шага между балками, отличного от 1м? В явном виде этот шаг входит только в знаменатель коэффициента «b». Значение веса человека в числителе этой формулы тоже надо пересчитывать на шаг между балками? А то получается, что при снижении шага, допустимый прогиб уменьшается и всё. И слагаемые «p, p1, q» тоже надо умножать на шаг? И как поступать с прогибом от динамической нагрузки «fд»? Вес человека тоже надо пересчитывать на шаг балок? А то получается, что расстояние между балками вообще не учитывается при расчете прогиба, но это вроде бы некорректно?

1. Формула для определения физиологического прогиба придумана не мной, а взята из СП 20.13330.2011 «Нагрузки и воздействия», поэтому все вопросы, относящиеся к данной формуле вам следует задавать разработчикам указанного нормативного документа. На мой взгляд в этой формуле все корректно учтено.
2. Вы невнимательно читали статью: при определении линейной нагрузки мы умножали плоскую нагрузку на шаг балок. Таким образом если у вас шаг 0.7 м, то и расчетное значение нагрузки как для расчета на прочность, так и при определении прогиба будет меньше.
3. В статье приводятся примеры упрощенного расчета. Для более точного определения в частности динамического прогиба от сосредоточенной силы необходимо учитывать не просто шаг между балками, а свойства материала перекрытия по балкам и условия его крепления к балкам и вообще конструктивную схему перекрытия. В данном случае такой необходимости нет, так как требования по прогибу соблюдаются с достаточно большим запасом, а при некоторых конструктивных схемах влияние покрытия на значение прогиба может быть вообще минимальным (меньше 1-5%).

Здравствуйте. Есть ли какая-то таблица, где показано, какой номер двутавра какому пролету соответсвует при стандартной нагрузке в 400? ну и размеры шага соответсвенно.

Имеется пролет в 10 метров. Какой нужен двутавр при шаге в 2,5м для того чтобы служить обрешеткой для балок (с которыми уже проще разобраться) Заранее, благодарен.

На моем сайте таких таблиц нет, да они вам и не помогут. Как минимум потому, что распределенная нагрузка при шаге 2.5 м у вас будет не 400 кг/м, а 1000 кг/м. А с учетом того, что эта нагрузка будет передаваться не равномерно на двутавр, а через балки обрешетки, то расчетная нагрузка будет еще больше. Больше подробностей смотрите в статье » Приведение сосредоточенной нагрузки к эквивалентной равномерно распределенной».

Здравствуйте доктор!Можно ли в приведенном выше расчете заменить двутавр 14 на стальную трубу 100*80*4 при тех же исходных данных для двухпролетного варианта?

Если момент сопротивления такой трубы больше требуемого по расчету, то конечно же можно. Ну и конечно же следует проверить и другие показатели согласно действующим нормативным документам. Ссылка на статью с более полными требованиями по расчету в начале статьи.

Благодарю Вас Доктор!

Добрый день Доктор Лом!можно ли использовать вместо балки 0,1*0,2*4м ферму ФМ-200 (6м)или Ферма ФМ-250 (6м)-1.2 с шагом на 60 или 70 см для перекрытий между 1 и 2 этажом. спасибо заранее

Если фермы выдерживают расчетную нагрузку, то конечно же можно. Вот только для надежности лучше рассчитать такую ферму самому (смотрите статью «Пример расчета прямоугольной фермы), да и прогиб фермы проверить не помешает.

Добрый вечер доктор Лом!Посоветуйте какая двутавровая балка подойдет для перекрытия пролета в 6,2 м и с каким шагом.?перекрыть требуется 2 этаж (жилой)Спасибо!

Здравствуйте! Прошу помощи) сопромат никогда не изучал, поэтому ничего в этом не понимаю.
Хочу построить в квартире 2 этаж из металлоконструкций. Какие стойки, и балки по периметру и какие лаги использовать, какого сечения и т.п? буду благодарен за помощь.
Помещение высота 2.50 метра, длина 6 метров, ширина 4 метра.
Планировал сделать так, по углам поставить стойки из профильной трубы 80х80х5мм высотой 2.5 м., их будет 6 шт, по периметру приварить швеллер 14, а лаги из двутара тоже 14, шагом 60 см.

Александр. Я сейчас реально очень занят, но если вы сумеете меня заинтересовать, то я обязательно найду для вас время и вашу проблему мы порешаем. Проблема не сложна, а ваше желание сделать 2-й этаж я приветствую.
С уважением, доктор Лом.

Доброго времени суток уважаемый доктор Лом. Я бы с радостью хотел вас заинтересовать вас с моим проектом, как заинтересован в этом я, но не знаю с с чего начать)
Это была грандиозная идея, построить 2 этаж в квартире, при чем квартира не совсем большая, 37 кв.метров да еще и с сауной на первом этаже, , т.к мы живет в культурной столице, и погода тут совсем не «АЙС» На втором этаже планируется сделать 2 комнаты , детскую и спальню.Кстати окна на втором этаже у нас имеются) было в проекте уже у застройщика. И не большую лесенку ввиде винтовой, но не винтовая, так скажем полу винтовая, что б занимала не большое пространство, где то с отверстием в перекрытии в уголке размерами 1500х1200мм
С финансами как и большинство рабов божьих , не располагаем, что бы заказать проект в какой либо организации ,специализированной в этой сфере, и поэтому приходиться прибегать к социальной сфере, на форумах)
Изначально проект был составлен мной, т.е я уже прикинул в голове что и какой материал я буду использовать. Я хотел поставить стойки 80х80х5 мм по осям помещения 6х4, таких стоек у меня получилось 6, далее я хотел по периметру зафиксировать швеллер 14П на сварочный шов, а в качестве лаг, использовать двутаровую балку 12 шагом 76, что бы удобно было класть фанеру 15мм, поперечины хотел использовать брус 140 мм. шагов в 700-1000 мм, что бы в одной плоскости со швеллеров, а далее класть ламинат, ну и соответственно уложить утеплитель и шумоизоляцию. Уже практически составил план, но меня пугают мои расчеты,верны ли они,выдержать ли нагрузку,не прогнётся ли со временем и т.п) На самом деле у меня в голове уже сложилось несколько вариантов ,какой профиль и в каком назначении его использовать.
В связи с этим хотел попросить помощи здесь, если это возможно. Внизу видел что можно перевести денежные средства, но у меня не получается это сделать,сожалению( не из за того что у меня нет возможности, а из за того что из перечисленных вариантов ничего у меня нет. Как то так.)

С уважение Александр.

Александр. Вы меня почти заинтересовали. То, что вы живете в старой сталинке я и так понял, после вашего первого вопроса. Но тут такое дело — зима на пороге, а я с семьей живу на летней даче (почему, отдельная история) и мне нужно хотя бы поставить нормальную входную дверь, потому что дрова улетают, а в доме все равно холодно. Нужно срочно купить два швеллера — это примерно 80-90 долларов. Может кому и мелочь конечно, а для меня это половина месячного дохода, а еще дети и жена, поэтому у меня как и у вас лишних денег нет и я их сейчас ищу. Если дело не горит, то подождите немного. Возможно я выделю ваш вопрос в отдельную статью как раз на тему питера, сталинок и вторых этажей в квартире.

Примечание: Возможно ваш вопрос, особенно если он касается расчета конструкций, так и не появится в общем списке или останется без ответа, даже если вы задатите его 20 раз подряд. Почему, достаточно подробно объясняется в статье «Записаться на прием к доктору» (ссылка в шапке сайта).

Источник

Читайте также:  Демонтаж кровельного покрытия кровли
Оцените статью
© 2024 Строительство и ремонт
