Расчет свай условного фундамента

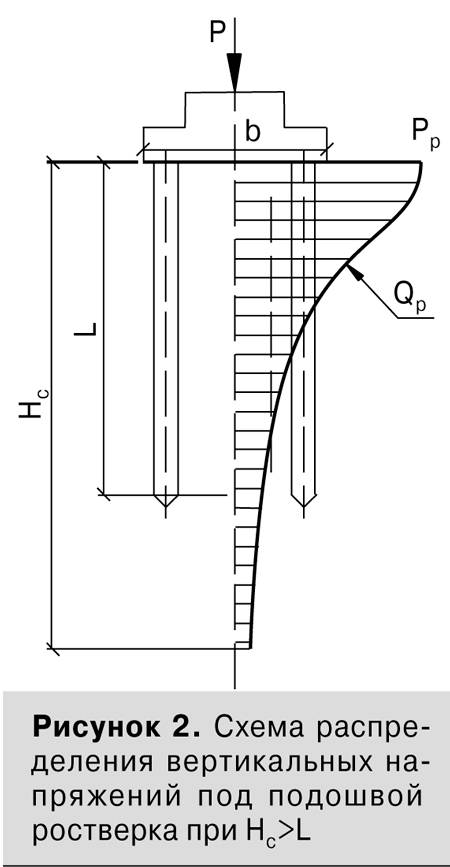

Методика условного фундамента к большеразмерным свайным полям

18.11.2014, 21:14 #2

СП 24.13330.2011 п.7.46

18.11.2014, 21:42 #3

расчеты МКЭ, проектирование, к.т.н.

Наверное не точно написали ссылку? В СП есть пункт 7.4.6, и там нет определение данного термина.

18.11.2014, 22:06 #4

А определения нет. Это все идет из Москвы

Сначала все было хорошо и было определение «свайное поле» в рекомендациях по проектированию свайных полей 1983 г- в плане 10х10 или в виде кольца. .
Потом появились внутренние Московские нормы в 1997 г Рекомендации по расчету, проектированию и устройству свайных фундаментов нового типа в г. Москве. и в 2001 г в Инструкции и неожиданно всплыл термин большеразмерные плитные ростверки (при размерах в плане 10×10 м и более)
Потом это вошло в СП 50-102-2003 Для тяжелых каркасных зданий и сооружений применяют, как правило, большеразмерные плитные ростверки (при размерах в плане 10х10 м и более).
Ну а в СП 24.13330.2011 это уже не кусты, а поля (правда без расшифровки).

Источник

Расчет несущей способности сваи по грунту

Подготовка к расчету

Конструкция буронабивных свай

Исходные данные, которые понадобятся для расчета несущей способности буронабивной сваи, получают в итоге проведения геологических изысканий и подсчета общей предполагаемой нагрузки здания. Это обязательные этапы расчета, проведение которых обосновано теорией расчета прочностных характеристик буронабивных фундаментов.

Такие показатели как глубина промерзания, уровень залегания грунтовых вод, разновидность грунта и его механические характеристики очень важны для получения точного результата. Информация о глубине промерзании грунта находится в СНиП 2.02.01-83*, данные разделены по климатическим районам, представлены картографически и в виде таблиц.

Расчет массы постройки ведут с учетом климатического района, расположения здания относительно румба ветров, среднего количества осадков в зимний период, массы строительных конструкций и оборудования. Этот показатель наиболее значим при проектировании фундамента – данные для проведения этой части расчета, а также схему и расчетные формулы можно найти в СНиП 2.01.07-85.

Проведение геологии

Шурф для проведения геологических изысканий

Проведение геологических изысканий ответственное мероприятие и в массовом поточном строительстве этим занимаются специалисты-геологи. В индивидуальном жилищном строительстве часто проводят самостоятельную оценку состояния грунтов. Не имея опыта проведения изысканий такого уровня очень сложно оценить реальное положение вещей. Работа грамотного специалиста по большей части заключается в визуальной оценке состояния напластований.

Для начала на участке устраивают шуфры – вертикальные выработки грунта прямоугольного или круглого сечения, глубиной от двух метров и шириной достаточной для визуального осмотра основания стенок ямы. Назначение шуфров – раскрытие почвы с целью осуществления доступа к напластованиям, скрытым под верхним слоем грунта. Геологи измеряет глубину пластов, берет пробу грунта из середины каждого слоя, а также впоследствии наблюдает за накоплением воды на дне забоя. Вместо шуфров могут устраиваться круглые скважины, из которых с помощью специального устройства вынимают керн или берут локальные пробы.

Все полученные данные заносятся в сводную таблицу.Кроме того, составляется профиль сечения грунта, который позволяет предугадать состояние грунтов в точках, где бурение не производилось. При самостоятельной оценке оснований следует руководствоваться сведениями, представленными в СНиП 2.02.01-83* и ГОСТ 25100-2011, где в соответствующих разделах представлены классификации грунтов с описаниями, методы визуального определения типов грунта и характеристики в соответствии с типами.

Характерные преимущества и минусы установки забивных свай

Этот вид основания под строение имеет выгодные и неоспоримые отличия от других оснований по параметрам:Так выглядят забивные сваи круглой формы

• не нужно проводить большой объем земляных работ, при этом прост в установке;
• сваи для фундамента можно вбить в любой непрочный грунт, кроме сальных пород;
• материал изготовления свай можно выбрать исходя из бюджета стройки, параметров здания и типа грунта;
• хорошо удерживает большую массу строения, применяется при сооружении высотных зданий, с большим количеством этажей;
• срок службы этого основания – 100 лет;
• возможность увеличение прочности с помощью обустройства ленточного фундамента из свай;
• свайный фундамент для кирпичного дома не боится перепадов температур, влагостойкий, негорючий и устойчивый к воздействиям окружающей среды;
• легко перевозить и хранить сваи из ЖБ.

Но как у любого материала и способа обустройства оснований для дома, у этого типа фундамента есть ряд недостатков, о которых стоит рассказать:

1. Прежде всего, придется запланировать цокольный этаж и предусмотреть способы его обустройства.
2. Если на участке преобладают посадочные и склонные к разбуханию почвы, то свайно-забивной фундамент может оказаться недостаточно устойчивым.
3. Если же грунт на вашем участке такой, как описан выше, то не стоит отчаиваться, и покупать другую землю – из этой ситуации есть выход. Свайно-забивной фундамент можно укрепить, например, установить на опоры монолитную плиту, или обустроить свайно-ленточный фундамент.

Важно! Если принять решение об обустройстве ростверка, то между почвой и лентой должен, находится промежуток, который после монтажа отсыпается щебенкой мелкой фракции, или песком. Это делается для того, чтобы во время зимнего пучения почва не могла воздействовать на ленту ростверка.Схема с размерами устройства свайного основания с ростверком
Конечно, у этого вида оснований есть недостатки, но их мало и при этом их всегда можно обойти и найти способ их устранения.Есть еще один важный момент – перед покупкой материала, для изготовления свайно-забивного основания, нужно тщательно изучить документы, в которых должна содержаться информация о производителе свай, материале, примененном при их изготовлении, дата выработки, номер партии. Кроме этого, продавец должен предоставить вам сертификат соответствия на данную продукцию

Если документов нет, то стоит отказаться от покупки.
Внимательно осмотрите материал, поверхность свай должна быть ровной и гладкой без видимых повреждений и нежелательных вкраплений. Например, микротрещины можно обнаружить, если намочить одну из сторон.Чертёж с размерами устройства основания с использованием забивных свай
При высыхании на поверхности проступят потемневшие полоски – это говорит о том, сто материал ненадлежащего качества. Стоит так же рассмотреть виды свай, так как они могут быть изготовлены из разных материалов

Кроме этого, продавец должен предоставить вам сертификат соответствия на данную продукцию. Если документов нет, то стоит отказаться от покупки.
Внимательно осмотрите материал, поверхность свай должна быть ровной и гладкой без видимых повреждений и нежелательных вкраплений. Например, микротрещины можно обнаружить, если намочить одну из сторон.Чертёж с размерами устройства основания с использованием забивных свай
При высыхании на поверхности проступят потемневшие полоски – это говорит о том, сто материал ненадлежащего качества. Стоит так же рассмотреть виды свай, так как они могут быть изготовлены из разных материалов.

Зачем нужно использовать расчет свайного фундамента

Эскиз с указанием параметров необходимых при расчете

Учитывая, что сваи в фундаментах – это обычные точки опоры, которые отвечают за равномерный перенос всего объема нагрузок, со стороны здания и грунта через подошву на прочные слои почвы, они подбираются только после расчета ростверка. К примеру, максимально допустимые размеры, толщина, конструкция, прочие параметры.

Также на выбор диаметра используемых в строительстве свай влияют факторы, связанные с типом грунта, которые также учитываются в расчетах. Расчет свайного фундамента нужен для некоторых удобств:

1. Получится сделать расширенный проект свайного основания с учетом мест установки опор, а также расстояния между ними.
2. Можно существенно экономить на объеме используемых строительных материалов, подобрав оптимальный тип опоры.
3. Расчет предусматривает выбор оптимальной по диаметру опоры, ее длины и габаритов, а также подбор типа подошвы.

Также можно сразу определить, подойдут винтовые сваи для данного типа строительства или нужно использовать набивные или иные типы свай.

Пример расчета

Чтобы лучше понять принцип выполнения вычислений, стоит изучить пример расчета. Здесь рассматривается одноэтажное здание из кирпича с вальмовой крышей из металлочерепицы. В здании предполагается наличие двух перекрытий. Оба изготавливаются из железобетона толщиной 220 мм. Размеры дома в плане 6 на 9 метров. Толщина стен составляет 380 мм. Высота этажа — 3,15 м (от пола до потолка — 2,8 м), общая длина внутренних перегородок — 10 м. Внутренних стен нет. На участке найдена тугопластичная супесь, пористость которой — 0,5. Глубина залегания этой супеси — 3,1 м. Отсюда по таблицам находим: R = 46 тонн/кв.м., fin = 1,2 тонн/кв.м. (для расчетов среднюю глубину принимаем равной 1 м). Снеговая нагрузка берется по значениям Москвы.

Сбор нагрузок делаем в форме таблицы. При этом не забываем про коэффициенты надежности.

Вид нагрузки	Расчет
Стены из кирпича	периметр стен = 6+6+9+9 = 30 м; площадь стен = 30 м*3м = 90 м2; масса стен = (90 м2* 684)*1,2 = 73872 кг
Перегородки изготовленные из гипсокартона не утепленные высотой 2,8 м	10м*2,8*27,2кг*1,2 = 913,92 кг
Перекрытие из ж/б плит толщиной 220 мм, 2 шт.	2шт*6м*9м*500 кг/м2 *1,3 = 70200 кг
Кровля	6 м*9 м*60 кг*1,2 /соs30ᵒ (уклон крыши) = 4470 кг
Нагрузка от мебели и людей на 2 перекрытия	2*6м*9м*150кг*1,2 = 19440 кг
Снег	6м*9м*180кг*1,4/cos30° = 15640 кг
ИТОГО:	184535,92 кг ≈ 184536 кг

Предварительно назначаем ростверк шириной 40 см, высотой 50 см. Длину сваи — 3000 мм, D сечения = 500 мм. Используем примерный шаг свай 1500 мм. Чтобы рассчитать общее количество опор нужно 30 м (длину ростверка) поделить на 1,5 м (шаг свай) и прибавить 1 шт. При необходимости значение округляется до целого числа в сторону уменьшения. Получаем 21 шт.

Площадь одной сваи = 3,14 • 0,52/4 = 0,196 кв.м., периметр = 2 • 3,14 • 0,5 = 3,14 м.

Найдем массу ростверка: 0,4м • 0,5 м • 30 м • 2500 кг/куб.м.• 1,3 = 19500 кг.

Найдем массу свай: 21 • 3 м • 0,196 кв.м. • 2500 кг/куб.м. • 1,3 = 40131 кг.

Найдем массу всего здания: сумма из таблицы + масса свай + масса ростверка = 244167 кг или 244 тонн.

Для расчета потребуется нагрузка на пог.м ростверка = Q = 244 т/30 м = 8,1 т/м.

Расчет свай. Пример

Находим допустимое нагружение на каждый элемент по формуле указанной ранее: P = (0,7 • 46 тонн/кв.м. • 0,196 кв.м.) + (3,14 м • 0,8 • 1,2 тонн/кв.м. • 3 м) = 15,35 т. Шаг свай принимается равным P/Q = 15,35/8,1= 1,89 м. Округляем до 1,9 м. Если шаг получается слишком большим или маленьким, нужно проверить еще несколько вариантов, меняя при этом длину и диаметр фундаментов.

Для каркасов применяются пруты D = 14 мм и хомуты D = 8 мм.

Расчет ростверка. Пример

Нужно посчитать массу здания без учета свай. Отсюда М = 204 тонн. Ширина ленты принимается равной М / (L • R) = 204/ (30 • 75) = 0,09 м. Такой ростверк использовать нельзя. Свесы стен кирпичного здания с фундамента не должны превышать 4 см. Ширину назначаем конструктивно 400 мм. Высота остается равной 500 мм.

Армирование ростверка свайного фундамента:

• Рабочее 0,1%*0,4*0,5 = 0,0002 кв.м. = 2 кв.см. Здесь достаточно будет 4 стержней диаметром 8 мм, но по нормативным требованиям используем минимально возможный диаметр 12 мм;
• Горизонтальные хомуты — 6 мм;
• Вертикальные хомуты — 6 мм.

Выполнение расчетов займет определенный промежуток времени. Но с их помощью можно сберечь деньги и время в процессе строительства.

Также вы можете рассчитать фундамент при помощи онлайн калькулятора. Просто нажмите на ссылку Расчет фундамента столбчатого типа и следуйте инструкциям.

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

• Первые должны быть установлены в точках пересечения несущих конструкций;
• Остальные монтируются равномерно между обозначенными углами;
• Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

• Уровень прочности сваи по материалу и конструкции;
• Несущую способность грунта;
• Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
• Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Как не ошибиться при отсутствии опыта

С группой грунта

Свайный фундамент — удачный выбор для глинистых грунтов

Основой в расчете и определении целесообразности возведения свайного, как, впрочем, и любого другого основания, считается выявление вида грунта.

Грунты условно можно разделить на несколько групп:

• Каменистый (скалистый) грунт сам по себе может представлять надежное основание для строительства дома, потому свайный фундамент на нем возводить нет никакого смысла;
• На песчаных грунтах (также как и на «хрящеватых» — смеси песка, гравия, глины) также нет особой необходимости в установке свай — на них лучше всего устраивать мелкозаглубленные ленточные фундаменты, естественно, ниже глубины промерзания;

• На суглинках и супесях, равномерно сложенных, вполне можно построить дом и на ленточном фундаменте;
• Торфяники позволяют возводить лишь легкие строения на плитном основании. Посмотрите видео, как не ошибиться с типом фундамента.

С количеством свай

Чтобы пользоваться достаточно сложными вычислениями, описанными выше, разработаны простые правила подбора количества свай в соответствии с распределением опорных точек по периметру строения:

• Под каркасно-щитовыми и деревянными домами интервал между сваями не должен превышать 3 м;
• Для легкобетонных конструкций расстояние между заглубленными опорами следует принимать не более 2м.

Наиболее простым и понятным является следующий пример.

На листе бумаги в масштабе рисуется план дома. По углам и пересечениям стен намечаются точки, в которых сваи следует устанавливать прежде всего. Далее, применяются описанные чуть выше правила расстановки опор в зависимости от материала, из которого возводится постройка. Посмотрите видео, как рассчитать количество свай.

Из каких бы материалов ни строился бы дом, каких бы размеров и конструктивных особенностей он ни имел — расчет свайного основания в качестве несущей конструкции всего строения можно назвать главнейшим нюансом успешного строительства.

Определяем размер свай

Если при бурении скважины обнаружен торфяник или плывущие почвы, то нужно углубиться

Для строительных площадок с устойчивым плотным грунтом подойдут опоры длиной 2,5 м. На участке со сложным рельефом нужно обязательно брать в расчет перепады высоты. На неровных участках применяем сваи разной длины, которая зависит от высоты местности.

При ведении строительства на неустойчивых грунтах длина сваи должна достигать слоя плотной почвы. Находим расположение устойчивого грунта с помощью пробного бурения. Вводим в грунт бур, через небольшие промежутки вынимаем его и смотрим на вид почвы на ноже.

Если обнаружили торфяник, плывун, влажную землю бурим до песчаного или глинистого слоя. После обнаружения на буре комков песка и глины замеряем с помощью опущенного на веревке камня глубину скважины.

Испытания свай на выдёргивающие нагрузки

Для определения выдёргивающих нагрузок проводят статические испытания винтовых свай. При наличии песчаных слоёв грунта измерения проводят через 3 суток, а для глинистых — только после 6 суток. Для буронабивных свай испытательные работы следует выполнять только после набора бетоном прочности, определяемой по данным взятых образцов, созданных во время закладки опоры.

Испытания на вдавливание

Испытание винтовых свай статическим методом

В перечень основных испытаний на вдавливание опор под дом входят следующие этапы:

1. Равномерная нагрузка.
2. Дифференцированная нагрузка.
3. Дифференцированная нагрузка, выполняемая по гистерезисной зависимости.

Величина нагрузки определяется необходимостью определения заданного уровня точности измерений. Обычно для равномерной нагрузки она составляет 0,07-0,1 от общей расчётной, а для дифференцированной – 0,2-0,4 для начальной ступени и 0,07-0,1 для последующих.

Переход между степенями нагружения осуществляется только после определения выхода на полную остановку усадки. Критерием является отсутствие изменений в течение 2-х последних часов наблюдения. Исключением из данного правила становятся песчаные и глинистые грунты, где создаётся необходимость проведения ускоренных испытаний. В таком случае вывод о стабилизации сваи принимается в течение часа при отсутствии смещений менее 0,1 мм.

На каждой ступени нагружения регистрируют показания измерительных приборов о вертикальном смещении сваи. Интервалы замеров длятся от 15 до 30 минут. Общее количество интервалов должно быть не менее трёх. Если выбрано нечётное число ступеней, то нагрузку на первой принимают равной величине всех последующих. После этого строят временную зависимость от вертикального смещения, а затем сравнивают с нормативным значением СП 22.13330.2011. Предельным считается такое значение, которое соответствует 0,1 от нормативной нагрузки.

Посмотрите видео, как проводится испытание опор с помощью вдавливания.

Испытания на выдёргивание

Испытания на выдёргивание винтовых свай под дом диаметром 108 мм определаются параметрами грунта, а также величиной предполагаемых нагрузок. Включают в себя следующие виды нагружения:

• Увеличивающаяся ступенчатая нагрузка с выжиданием достижения стационарного состояния в положении сваи.
• Пульсирующее ступенчатое воздействие с повышением нагрузки в несколько этапов: 1,25, 2,5 либо 5 мс. Суть заключается в проведении нагружения на каждой ступени от нуля до максимума, а затем полностью убирается без выжидания выхода в стационарное состояние. Изменение ступеней осуществляется только после стабилизации смещения опоры по вертикали по сравнению с предыдущей.
• Знакопеременная нагрузка. На опору действует многократное нагружение одинаковой величины на выдёргивание и вдавливание, которые изменяют свой знак при переходе через ненагруженную точку.
• Непрерывно возрастающая нагрузка – на сваю действует постоянная выдёргивающая сила. При изменении величины нагружения не выжидают полной стабилизации, так как вполне достаточно достижения некоторого условного значения. Предельным значением нагрузки считается такое, когда перемещение опоры вверх не превышает 0,1 от величины её диаметра. Для переменных нагрузок и пульсирующих изменение положения не должно быть больше, чем 0,05 от диаметра сваи.

Конструкции буронабивных свай

При создании свайного фундамента подобного вида изготавливаются и применяются свайные конструкции из монолитного бетона

При создании свайного фундамента подобного вида изготавливаются и применяются свайные конструкции из монолитного бетона, комбинированные, сборные (из железобетона). Последние часто делаются с уширением пяты – вариант показан для строительства в проблемных грунтах, где основной состав – глина и суглинки. Уширение пяты позволяет усилить несущую способность свайного элемента, но в скальных грунтах данный технологический прием не используется.

Определяя типы буронабивных свай, необходимо руководствоваться ГОСТ 19804.2-79; ГОСТ 10060.0-95. Самыми используемыми считаются буронабивные, буросекущие, бурокасательные сваи. Также к буровым фундаментам относятся конструкции забойного типа: скважины, заполняемые щебеночной отсыпкой с послойным уплотнением, опоры с уширенной пятой, для изготовления которых применяются взрывные работы и полые опоры, изготовленные посредством использования сердечника.

Буронабивные сваи

Это конструкции, в том числе железобетонные, получившие широкое распространение, благодаря простоте обустройства

Это конструкции, в том числе железобетонные, получившие широкое распространение, благодаря простоте обустройства, возможности применения для усиления существующего фундамента и строительства оснований на ограниченном пространстве. Достоинством является минимальная динамическая нагрузка на соседние строения, отсутствие разрушительных воздействий на трассы, подземные коммуникации. Кроме того, технология изготовления фундамента допускает работу объекта в обычном режиме при проведении реставрационных работ.

Скважины выполняются посредством буровых приборов, при достижении необходимого заглубления, бур вынимается и скважина армируется предварительно изготовленным каркасом, после чего заполняется смесью бетона. Изготовление буронабивных свай может производиться по следующим технологиям:

• С применением обсадной трубы;
• С использованием глиняной болтушки;
• Посредством использования проходного шнека;
• С использованием двойного вращателя;
• Посредством уплотнения грунта.

Достоинства буровых свай:

1. Возможность изготовление на месте застройки;
2. Длительный срок службы;
3. Относительная дешевизна проекта;
4. Высокая несущая способность фундамента;
5. Вариабельность толщины;
6. Минимальные требования к применению тяжелой техники (иногда можно и вовсе обойтись без нее);
7. Широкие возможности применения.

Однако есть и недостатки:

• По сравнению с ленточными и плитными фундаментами несущая способность низкая;
• Повышенные трудозатраты;
• Сложность изготовления свай на водонасыщеных грунтах.

Буросекущие сваи

Буросекущие элементы монтируются с шагом «в ноль», то есть представляют собой сплошную стену конструкционных тел

Это конструкции, технология монтажа которых повторяет буронабивные свайные элементы. Отличие в том, что буросекущие элементы монтируются с шагом «в ноль», то есть представляют собой сплошную стену конструкционных тел, которая служит для обустройства полноценной подпорки грунта. Применяются для строительства подземных парковок, тоннелей, переходов. Строительство по СНиП 2.02.01-83 данного типа разрешено на малой глубине – не более 30 метров.

Бурокасательные сваи

Фундамент данного типа применяется в случае вертикальной и горизонтальной нагрузки на элементы от ближайших строений

Фундамент данного типа применяется в случае вертикальной и горизонтальной нагрузки на элементы от ближайших строений, грунтовых вод. Как правило, этот способ используется при строительстве на ограниченном пространстве, а также для ограждения очень глубоких котлованов, для прорезки насыпей в грунтах, имеющих твердые крупнофракционные включения.

Преимуществами технологии являются такие показатели:

• Возможность проведения работ в условиях плотной застройки;
• Нет необходимости в обустройстве дополнительного водоотведения, водоотлива;
• Изготавливать бурокасательные сваи несложно как по трудовым затратам, так и оперативно по времени.

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

• Первые должны быть установлены в точках пересечения несущих конструкций;
• Остальные монтируются равномерно между обозначенными углами;
• Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

• Уровень прочности сваи по материалу и конструкции;
• Несущую способность грунта;
• Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
• Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Источник
