Расчет теплопроводности блока стены

Расчет теплопроводности стены

Чтобы определить, какой толщины возводить стену при постройке дома, нужно научиться рассчитать теплопроводность стен. Этот показатель зависит от используемых строительных материалов, климатических условий.

Нормы толщины стен в южных и северных регионах будут различаться. Если не сделать расчет до начала строительства, то может оказаться так, что в доме зимой будет холодно и сыро, а летом слишком влажно.

Чтобы этого избежать, нужно высчитать коэффициент сопротивления теплопередачи материала для постройки стен и утеплителя.

Для чего нужен расчет

Чтобы сэкономить на отоплении и способствовать созданию здорового микроклимата в помещении, нужно правильно рассчитать толщину стен и утеплительных материалов, которые будем использовать при строительстве. По закону физики, когда на улице холодно, а в помещении тепло, то через стену и кровлю тепловая энергия выходит наружу.

Если неправильно рассчитать толщину стен, сделать их слишком тонкими и не утеплить, это приведет к негативным последствиям:

• зимой стены будут промерзать;
• на обогрев помещения будут затрачиваться значительные средства;
• сместиться точка росы, что приведет к образованию конденсата и влажности в помещении, заведется плесень;
• летом в доме будет так же жарко, как и под палящим солнцем.

Чтобы избежать этих неприятностей, нужно перед началом строительства просчитать показатели теплопроводности материала и определиться, какой толщины возводить стену, и каким теплосберегающим материалом ее утеплять.

От чего зависит теплопроводность

Проводимость тепла рассчитывают исходя из количества тепловой энергии, проходящей через материал площадью 1 кв. м. и толщиной 1 м при разнице температур внутри и снаружи в один градус. Испытания проводят в течение 1 часа.

Проводимость тепловой энергии зависит от:

• физических свойств и состава вещества;
• химического состава;
• условий эксплуатации.

Теплосберегающими считаются материалы с показателем менее 17 ВТ/ (м·°С).

Выполняем расчеты

Расчет толщины стен по теплопроводности является важным фактором в строительстве. При проектировании зданий архитектор рассчитывает толщину стен, но это стоит дополнительных денег. Чтобы сэкономить, можно разобраться, как рассчитать нужные показатели самостоятельно.

Скорость передачи тепла материалом зависит от компонентов, входящих в его состав. Сопротивление передачи тепла должно быть больше минимального значения, указанного в нормативном документе «Тепловая изоляция зданий».

Рассмотрим, как рассчитать толщину стены в зависимости от применяемых в строительстве материалов.

δ это толщина материала, используемого для строительства стены;

λ показатель удельной теплопроводности, рассчитывается в (м2·°С/Вт).

Когда приобретаете стройматериалы, в паспорте на них обязательно должен быть указан коэффициент теплопроводности.

Значения параметров для жилых домов указаны в СНиП II-3-79 и СНиП 23-02-2003.

Допустимые значения в зависимости от региона

Минимально допустимое значение проводимости тепла для различных регионов указано в таблице:

№	Показатель теплопроводности	Регион
1	2 м2•°С/Вт	Крым
2	2,1 м2•°С/Вт	Сочи
3	2,75 м2•°С/Вт	Ростов—на—Дону
4	3,14 м2•°С/Вт	Москва
5	3,18 м2•°С/Вт	Санкт—Петербург

У каждого материала есть свой показатель проводимости тепла. Чем он выше, тем больше тепла пропускает через себя этот материал.

Показатели теплопередачи для различных материалов

Величины проводимости тепла материалами и их плотность указаны в таблице:

Материал	Величина теплопроводности	Плотность
Бетонные	1,28—1,51	2300—2400
Древесина дуба	0,23—0,1	700
Хвойная древесина	0,10—0,18	500
Железобетонные плиты	1,69	2500
Кирпич с пустотами керамический	0,41—0,35	1200—1600

Теплопроводность строительных материалов зависит от их плотности и влажности. Одни и те же материалы, изготовленные разными производителями, могут отличаться по свойствам, поэтому коэффициент нужно смотреть в инструкции к ним.

Расчет многослойной конструкции

Если стену будем строить из различных материалов, допустим, кирпич, минеральная вата, штукатурка, рассчитывать величины следует для каждого отдельного материала. Зачем полученные числа суммировать.

В этом случае стоит работать по формуле:

Rобщ= R1+ R2+…+ Rn+ Ra, где:

R1-Rn- термическое сопротивление слоев разных материалов;

Ra.l– термосопротивление закрытой воздушной прослойки. Величины можно узнать в таблице 7 п. 9 в СП 23-101-2004. Прослойка воздуха не всегда предусмотрена при постройке стен. Подробнее о расчетах смотрите в этом видео:

На основании этих подсчетов можно сделать вывод о том, можно ли применять выбранные стройматериалы, и какой они должны быть толщины.

Последовательность действий

Первым делом, нужно выбрать строительные материалы, которые будете использовать для постройки дома. После этого рассчитываем термическое сопротивление стены по описанной выше схеме. Полученные величины следует сравнивать с данными таблиц. Если они совпадают или оказываются выше, хорошо.

Если величина ниже, чем в таблице, тогда нужно увеличить толщину утеплителя или стены, и снова выполнить подсчет. Если в конструкции присутствует воздушная прослойка, которая вентилируется наружным воздухом, тогда в учет не следует брать слои, находящиеся между воздушной камерой и улицей.

Как выполнить подсчеты на онлайн калькуляторе

Чтобы получить нужные величины, стоит ввести в онлайн калькулятор регион, в котором будет эксплуатироваться постройка, выбранный материал и предполагаемую толщину стен.

В сервис занесены сведения по каждой отдельной климатической зоне:

• t воздуха;
• средняя температура в отопительный сезон;
• длительность отопительного сезона;
• влажность воздуха.

Температура и влажность внутри помещения – одинаковы для каждого региона

Сведения, одинаковые для всех регионов:

• температура и влажность воздуха внутри помещения;
• коэффициенты теплоотдачи внутренних, наружных поверхностей;
• перепад температур.

Чтобы дом был теплым, и в нем сохранялся здоровый микроклимат, при выполнении строительных работ нужно обязательно выполнять расчет теплопроводности материалов стены. Это несложно сделать самостоятельно или воспользовавшись онлайн калькулятором в интернете. Подробнее о том, как пользоваться калькулятором, смотрите в этом видео:

Для гарантировано точного определения толщины стен можно обратиться в строительную компанию. Ее специалисты выполнят все необходимые расчеты согласно требованиям нормативных документов.

Источник

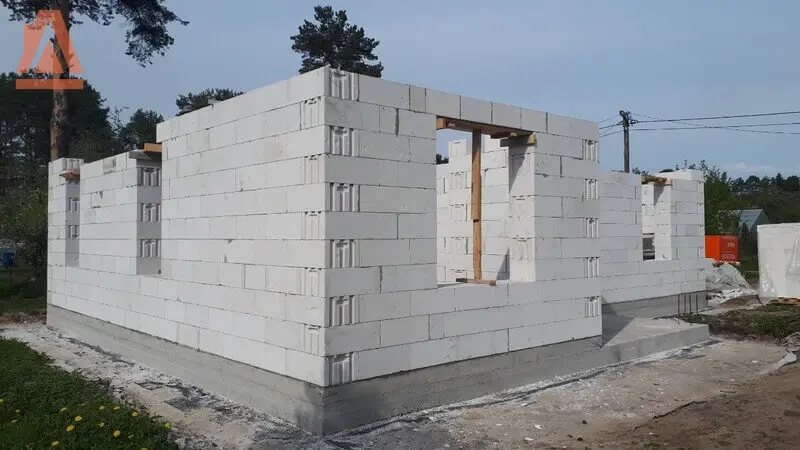

Какая теплопроводность газобетона и другие характеристики материала

В течение многих десятилетий и даже веков в строительстве отдавалось предпочтение кирпичу, как самому износоустойчивому, прочному и долговечному кладочному материалу. Никто и не оспаривает его достоинств, но при строительстве малоэтажного жилья совсем другие приоритеты. Вряд ли кому-то нужна «крепость» в прямом смысле слова. Главное, чтобы ограждающие конструкции как можно лучше сопротивлялись теплопередаче, с чем успешно справляются ячеистые бетоны. Коэффициент теплопроводности газобетона позволяет строить теплые комфортные частные дома без дополнительного утепления. При этом стены получаются достаточно прочные и долговечные со сроком эксплуатации от 100 лет и выше, срок эксплуатации до первого ремонта от 50 лет.

Достоинства и недостатки газобетона

Активное использование газоблоков в отечественном строительстве началось с середины 20 века, после того, как в Европе смогли создать бетонные панели с плотностью, сниженной до 300 кг/м³. При этом в нашей стране была наработана прогрессивная научно-техническая база по производству и применению газобетона. С началом перестройки была даже принята программа по созданию систем эффективного строительства из автоклавных ячеистых бетонов, и увеличения объёмов их производства путём строительства новых заводов-изготовителей.

В то время выпускали блоки только плотностью 600-700 кг/м³, но девиз программы гласил, что при 7-кратном увеличении количества выпускаемой продукции нужно стремиться к 2-х кратному снижению плотности, что автоматически влекло и снижение теплопроводности газоблока.

С развалом Советского Союза и закрытия многих производственных площадок весь опыт наших инженеров остался на бумаге. Уже в 2000х годах начинают открываться на территории России коммерческие производства с патентами и оборудованием западных компаний. Их число продолжает расти, а это значит, что продукция пользуется спросом и качество построенного из газобетона жилья оказалось на высоте. Именно поэтому теплопроводность и другие характеристики газоблока так интересуют потенциальных застройщиков.

Особенности материала

Технология его производства несколько схожа с получением силикатного кирпича: компоненты те же — только к цементу, песку и извести добавляются ещё ингредиенты, провоцирующие процесс порообразования. Это алюминиевая пыль или паста, а также сульфат и гидроксид натрия, взаимодействие которых запускает химическую реакцию с высвобождающимся кислородом.

При этом блоки не подвергаются прессованию, так как требуется получить не максимально плотные, а наоборот, воздухонаполненные изделия. Созревание бетона происходит в автоклавах – камерах, где он в течение 12 часов обрабатывается подаваемым под давлением высокотемпературным паром. Это обеспечивает ускоренное твердение камня и более высокую, чем при естественной гидратации прочность.

На заметку: В процессе автоклавирования в бетоне образуется новый минерал под названием тоберморит (силикат кальция), который встречается в составе камня базальтовых пород и портландцементе. При реакции с водой он принимает участие в связывании цемента, что позволяет получить более высокую прочность.

По этой причине преимущество на стороне автоклавного газобетона, и обсуждая его характеристики, мы по умолчанию будем вести речь именно о нём.

Плюсы и минусы — информационная таблица

Представляем таблицу с перечнем положительных свойств газобетона и его недостатков:

Достоинства	Недостатки
Низкий коэффициент теплопроводности газоблока. Зависит от марки изделия по плотности, но в среднем составляет 0,14 Вт/м*С, что втрое меньше, чем у керамзитобетона и в 6 раз – чем у полнотелого кирпича.	Применяемость. Характеристики, безусловно являющиеся достоинствами материала, можно рассматривать и как недостатки. В частности, из-за относительно невысокой прочности ограничена применяемость поризованного бетона в многоэтажном строительстве. Здесь их используют только для заполнения пролётов несущих каркасов из железобетона.
Теплоемкость газобетона. Цифра характеризует количество тепла, необходимого, чтобы нагреть материал на 1 градус. При условии влажности, не превышающей 5-6%, теплоемкость газобетона d400 составляет не более 1,10 кДж/кг, в абсолютно сухом состоянии — до 0,84, как и у кирпича.	Повышенная чувствительность к влаге. Наличие открытых пор делает камень гигроскопичным, а это требует принятия мер для защиты стен от воздействия паров и насыщения водой. Этот недостаток легко нивелируется за счёт правильного структурирования стенового пирога.
Сопротивление теплопередаче газобетона d500 (среднее значение). Чем выше цифра, тем лучше слои материала сопротивляются отдаче тепла. Составляет 2,67 м²*С/Вт при толщине стены 300 мм. Для примера, у кирпичной стены в два кирпича эта цифра составляет всего 1,09 м²*С/Вт.	Трещиностойкость. Газобетон – материал довольно хрупкий, и сильно реагирует на перепады температуры и влажности. В результате возникающих напряжений появляются трещины, которые хоть и не ослабляют прочность кладки, но портят её внешний вид. Именно поэтому для ячеистобетонной кладки предусматривают наружное утепление – а не потому, что теплоизоляционные свойства газобетона не позволяют без него обойтись. Примечание: Однако трещины могут появляться и из-за недостаточно жёсткого основания. Поэтому фундаменты для газобетонных домов всегда нужно проектировать в монолите.
Геометрия блоков на самом высоком уровне. Погрешности в параметрах составляют не более 2 мм, что позволяет производить монтаж на тонкий слой клея. При наличии у блоков пазогребневых соединений, вертикальные клеевые швы и вовсе отсутствуют.	Морозостойкость. Чем ниже прочность бетонного камня, тем меньше циклов заморозки и оттайки он выдерживает. Газобетон D600 соответствует классу прочности В2,5, что обеспечивает только 25 циклов. Но это распространяется только на незащищённый от увлажнения материал — а в таких условиях даже и кирпич не всегда служит дольше.
Трудоёмкость и скорость возведения стен. Благодаря малому весу и крупному формату блоков, в процессе кладки не приходится пользоваться грузоподъёмными механизмами. Работа продвигается быстро, 1 м² кладки в час – это в 4 раза быстрее, чем с использованием кирпича.	Ограничения по выбору материалов для утепления и внешней отделки. Чтобы дать пару беспрепятственно проходить через кладку, не конденсируясь в её толще, коэффициент паропроницаемости каждого следующего слоя в направлении от стены к улице должен быть более высоким.
Экологичность. Больше всего поборников экологичности волнует радиоактивность материала, которая в общепринятой норме составляет 370 Бк/кг. Фон газобетона далеко не дотягивает до этой цифры и составляет чуть больше 50 Бк/кг. У того же кирпича в зависимости от вида глины он варьируется в пределах 126-840 Бк/кг.	Необходимость в специальном крепеже. Стены из пористого бетона имеют слабую устойчивость к вырывающим нагрузкам. По этой причине повесить тяжёлый предмет на обычные дюбель-гвозди невозможно. Нужны более дорогие спиральные, распорные или забивные дюбели.
Огнестойкость. Поризованный бетон имеет класс пожарной устойчивости К0 – как не представляющий опасности. Показатель REI (предел огнестойкости) составляет 4 часа при толщине стен более 20 см. Именно столько времени они выдержат воздействие открытого огня без деформации. При этом газобетон не выделяет токсичных веществ.	Слабая адгезия. Очень гладкая поверхность блоков снижает сцепляемость бетона со штукатуркой. Делать насечки бучардой, как в случае с тяжёлым бетоном, здесь нежелательно, проще всего использовать грунтовки с кварцевым наполнителем.
Затраты на фундамент. Достаточно высокие, если учесть, что кладка из ячеистого материала чувствительна к подвижкам основания, и надо обязательно заливать монолит. Но высокое сопротивление теплопередаче газобетона позволяет уменьшать толщину стен — а это реальная экономия на количестве бетона.
Затраты на кладочный материал. Несмотря на то, что клеевая смесь обходится вдвое дороже аналогичного количества обычного ЦПС, за счёт более низкого расхода (в 5-6 раз) получается немалая экономия.
Простота обработки. С газобетонными блоками легко работать, так как их можно пилить и штробировать ручным инструментом. Камню несложно придать нужную форму, что позволяет быстро изготовить доборный элемент и выкладывать стены радиусной формы.
Стоимость. Всё, конечно, относительно. Однако по цене кубометр газобетонных блоков в три раза дешевле кирпича и более чем в 5 раз – пиломатериала.

Перечень недостатков не так велик по сравнению с количеством преимуществ, да и те не столь существенны, чтобы быть помехой для постройки прочного, долговечного, а главное — тёплого жилого дома.

Сравнение теплопроводности газоблока с другими материалами

Коэффициент теплопроводности газобетонных блоков, как и любого другого материала, характеризует его возможность проводить тепло. Численно он выражается плотностью теплового потока при определённом температурном градиенте. Способность удерживать тепло зависит от влияния таких факторов, как:

1. степень паропроницаемости;
2. плотность материала;
3. способность усваивать тепло;
4. коэффициент водопоглощения.

Последнее особенно хорошо видно в представленной ниже таблице:

Марка газобетона по плотности	Теплопроводность газоблока в сухом состоянии (Вт/м*С)	Коэффициент теплопроводности газобетона при влажности до 6% (ВТ/м*С)	Теплоемкость газобетона (Вт/м²*С) за 24 часа	Паропроницаемость (мг/м ч Па)
d400	0,09	0,14	3,12	0,23
d500	0,11	0,16	3,12	0,20
d600	0,12	0,18	3,91	0,17
D700	0,14	0,19	3,91	0,16

Как видите, чем более плотная у бетонного камня структура, тем меньше он пропускает пара и больше тепла. Поэтому, выбирая материал для строительства дома, не стоит стремиться покупать блоки с запасом прочности без необходимости.

Чем обусловлена теплопроводность

Теплопроводность газобетонного блока во многом обусловлена структурой материала, который более чем на 80% состоит из заполненных воздухом пор. Воздух является лучшим утеплителем, благодаря его присутствию меняется характеристика бетонного камня. Влажность воздуха тоже оказывает влияние на показатели теплопроводности – они будут тем ниже, чем суше климат.

Примечание: При стабильно высокой влажности всё преимущество пористого материала может быть сведено к нулю, и его способность пропускать тепло станет такой же, как у кирпича. Поэтому в районах с климатически обусловленной высокой влажностью внешние ограждающие конструкции увеличивают в толщине.

• Очень важно предварительно сделать теплотехнический расчет стены из газобетона – чтобы в итоге проживание в доме не оказалось некомфортным. При этом обязательно учитывают параметры применяемых для кладки блоков, округляя итоги в большую сторону до ближайшего показателя толщины.
• Теплопроводность готовой стены может отличаться от теплопроводности газобетона d400, если, к примеру, блоки смонтировали не на клею, и на растворе. Затвердевшая пескоцементная стяжка имеет коэффициент теплопроводности 0,76 Вт/м*С – и это при расчётном коэффициенте газобетона этой марки 0,12 Вт/м*С!
• Разница очевидна, и не надо быть великим специалистом, чтобы понять, что тепло будет уходить если не через блоки, то через их стыки. Вывод напрашивается сам: чем тоньше слой, тем лучше. А это возможно только при использовании тонкослойных клеёв.

Это же касается и армирующего пояса из тяжёлого бетона. Чтобы он не оказался одним большим мостом холода, монтировать его лучше по несъёмной опалубке. Её роль исполняют газобетонные U-блоки, внутрь которых укладывается арматура и производится уже заливка обычного бетона.

Коэффициент теплопроводности газобетона: всё познаётся в сравнении

Низкая теплопроводность газобетонных блоков даёт возможность получить экономию не только за счёт уменьшенной толщины стен и ширины фундамента, но и снизить расходы на эксплуатацию дома. Ведь для поддержания комфортной температуры в помещениях будет тратиться гораздо меньше электричества или газа.

Как этого добиться, мы расскажем чуть позже, а пока предлагаем оценить теплопроводность газоблока в сравнении с другими материалами:

Характеристика	Газобетон	Пенобетон	Керамзитобетон	Полистиролбетон	Пустотелый кирпич	Керамоблок	Древесина
Плотность кг/м³	300-600	400-700	850-1800	350-550	1400-1700	400-1000	500
Теплопроводность Вт/м*С	0,08-0,14	0,14-0,22	0,38-0,08	0,1-0,14	0,5	0,18-0,28	0,14

Как видите, теплопроводность газобетона в сравнении с группой популярных теплоэффективных материалов стен соответствует показателю древесины. Из кладочных материалов конкурировать с ним могут только пенобетон и полистиролбетон.

Виды теплоизоляции стен из газобетона

Если теплопроводность газобетона в большинстве случаев обеспечивает комфорт проживания в доме, зачем тогда утеплять стены? Выше уже было сказано, что поризованный материал необходимо защитить от перепадов температур и влажности. Но это лишь один аспект, второй заключается в стремлении снизить расходы на отопление помещений.

Для дачного дома, который в зимнее время практически не эксплуатируется, толщины стен в 200 мм более чем достаточно. Что касается жилья постоянного проживания, то имеет смысл сделать стены более толстыми. Теплопроводность газоблока 30 см будет при аналогичной плотности такой же, но уменьшится количество теплопотерь.

По этой причине, особенно в холодных регионах, для возведения стен берут более толстые блоки. Теплопотери дома из газобетона 375 мм снижаются ещё на треть, и стены получаются гораздо теплее тех нормативов, что применяются в официальном строительстве. При плотности 400 кг/м³ теплопроводность такой кладки составит 0,08 Вт/м*С, а сопротивление передаче тепла установится на уровне 3,26 м²*С/Вт.

Примечание: Чтобы получить точные цифры, необходимо произвести теплотехнический расчет газобетонной стены, с учётом среднезимних температур, характерных для данной местности. Приобретая типовой, или заказывая индивидуальный проект для будущего дома, заказчик вместе с рабочей документацией получает и такой расчёт.

Однако в частном строительстве многие предпочитают обходиться без проектирования. Для самостоятельного расчёта можно использовать онлайн калькулятор теплопотерь дома из газобетона.

Вот когда газобетонные стены однозначно нуждаются в утеплении:

1. При плотности блоков d500 и выше.
2. При толщине стены менее 30 см.
3. Когда газоблоками производится заполнение пролётов железобетонного каркаса.
4. Когда кладка производится не на клей, а на раствор.
5. При использовании неавтоклавных изделий более низкого качества.

В таком случае, автоматически возникает вопрос: чем утеплять?

Пенопластом (пенополистиролом)

В силу ячеистой структуры газобетон называют дышащим материалом, в среднем, его коэффициент паропроницаемости составляет 0,20 мг/м*ч*Па (это в 3,5 раза выше, чем у дерева поперёк волокон).

• Чтобы пар не задерживался в толще бетона и не конденсировался в нём, утеплитель должен иметь ещё больший показатель паропроницаемости. У пенопласта, даже невысокой плотности, этот коэффициент намного ниже – порядка 0,023 мг/м*ч*Па, то есть пар он практически не пропускает.
• Если утеплить ячеистобетонные стены пенопластом снаружи, сырость и грибок вам будут обеспечены. Уж если и использовать пенопласт в качестве утеплителя, то только изнутри. Там он будет препятствовать попаданию пара в стены, но для этого нужно, чтобы все стыки между плитами были хорошо герметизированы, и использовалась пароизоляционная плёнка.
• Толщина утеплителя для блоков D400 толщиной 300 мм должна быть не менее 100 мм. Но если при этом стены не будут утеплены снаружи, влажность кладки с нормативных 6% увеличится до 12%.

Это значит, что в итоге теплопроводность газоблока окажется выше расчётной, ухудшив теплоэффективность стен в целом.

Минеральной ватой

Минвата – самый надёжный и подходящий по паропроницаемости вариант, её показатели в зависимости от плотности варьируются в пределах 0,30-0,60 мг/м*ч*Па. Это выше, чем у газобетона, поэтому для пара этот утеплитель не создаёт никаких препон.

Здесь важно, чтобы сама минвата не аккумулировала в себе влагу и не отсыревала. Поэтому, поверх неё монтируют паропроницаемую мембрану с ещё большей степенью проходимости. Так же, если для наружной отделки будет использоваться навесной материал или кирпич, для хорошей вентиляции предусматривают технологический зазор.

Если же по утеплителю будет выполняться штукатурка, то её коэффициент паропроницаемости должен быть выше, чем у минваты. При толщине плит в 50 мм, влажность газобетона может достигать 7%. Это хоть и незначительно, но превышает норму, поэтому лучше всего в расчёт закладывать утеплитель толщиной 100 мм.

Эковатой

Эковатой называют рыхлый целлюлозный утеплитель, обработанный для биологической стойкости борной кислотой. У него аналогичный минеральной вате коэффициент паропроницаемости и теоретически он подходит для наружного утепления ячеистобетонных стен.

Внимание: На практике же любой насыпной материал неудобен для утепления стен, так как имеет способность самоуплотняться, в результате чего в теплоизоляционной прослойке образуются пустоты. Эковата сильнее минваты подвержена сорбционному увлажнению, поэтому проектировщиками в качестве материала для утепления стен она вообще не рассматривается.

Тепловой штукатуркой

Существует такое понятие, как тёплая штукатурка, которая получила своё название за счёт применения в качестве крупного заполнителя гранул перлита или пеностекла – материалов, которые сами по себе являются утеплителем. Если вы взяли для строительства дома блоки толщиной 375 мм, можно прекрасно обойтись теплоизоляционной штукатуркой, используя её и внутри, и снаружи.

Для внутренних работ применяют составы на основе цемента, гипса или извести с более низкой паропроницаемостью. Фасадные штукатурки имеют цементно-карбонатно-перлитовый состав с коэффициентом паропроницаемости 0,17 мг/м*ч*Па. Это немного меньше, чем у газобетона, но учитывая его толщину и наличие почти непроницаемого слоя штукатурки внутри, стена будет работать как надо.

Заключение

Вопрос, как правильно утеплять дом из газобетона, является одним из самых важных, потому что от выбора теплоизоляционного материала зависит и долговечность конструкций, и комфорт эксплуатации жилья в целом. Надеемся, что представленная здесь информация окажется полезной, хотя окончательное решение, конечно же, остаётся за вами.
