Высота и глубина стен

Автор:

Для управления поведением стены при ее создании можно использовать несколько свойств.

При создании архитектурной или несущей стены можно задавать следующие свойства на панели параметров:

• Уровень (для 3D-видов)
• Глубина/высота
• Зависимость сверху
• Неприсоединенная высота

Используйте эти свойства вместе со свойством «Базовая зависимость», чтобы определить направление создания стены (вверх или вниз), высоту стены и необходимость изменять высоту при перемещении базовой зависимости или зависимости сверху.

При создании стены на виде в плане зависимость снизу — это уровень, связанный с видом. При создании стены на 3D-виде используйте команду «Уровень» на панели параметров, чтобы определить уровень, который следует использовать в качестве значения зависимости стены снизу.

На следующем рисунке изображено сечение четырех стен, созданных с использованием различных значений высоты/глубины, для которых зависимостью снизу является L-1 (уровень 1). В следующей таблице приведены свойства каждой стены.

Источник

BIM & Architecture

Как давно я искал практическое применение этому интересному инструменту, вот всем хороши Глобальные параметры, но именно применения на практике для них раньше не находил.

Появилась у меня задача поменять высоту типового этажа в проекте многоэтажных жилых домов. Думаю, сейчас я применю всю магию Параметризации Revit и подвинув уровни вверх (или поменяю значение через спецификацию) у меня всё автоматом обновится. Ведь все стены привязаны к вышележащему уровню с отступом, все отметки честно привязаны к модели.

Но меня ждал неприятный сюрприз, типовые этажи собраны в группы и когда я менял высоту одного этажа, получал такое предупреждение.

Вроде всё логично, у одного этажа меняется высота и группы становятся разными, и программа предлагает 2 варианта: Разгруппировать или сделать новую группу. Но мне то нужно чтоб всё осталось как было.

И тут я вспомнил про Глобальные параметры. Ведь они именно для этого и сделаны — Завязать значение разных элементов на одном Глобальном параметре и изменять всё сразу!

1. На рабочем разрезе поставил размеры между уровнями
2. Эти размеры связал с Глобальным параметром
3. Закрепил нижний уровень чтоб он не сместился никуда.

Теперь можно поменять высоту типового этажа для всей модели за раз. И надо сказать этот метод отлично сработал, высота всех этажей изменилась, группы сохранились и программа не выдала ни одного предупреждения.

Так что не забывайте про Глобальные параметры, в отдельной ситуации они могут очень даже выручить!

Источник

Revit

Не удалось извлечь оглавление

Видеоролик: «Изменение вертикальной структуры стен»

Автор:

Создание составной стены путем добавления выступающих элементов и проемов, а также внесение изменений в конструкционные слои стены.

В этом видеоролике представлены сведения по следующим операциям.

1. Разделение слоев стены на области.
2. Добавление криволинейных профилей и проемов в стену.
3. Изменение толщины и удлинение конструкционных слоев стены.
4. Объединение слоев стены и назначение материалов.

Транскрипт

Если детализации сечений недостаточно и требуется задать технические условия для стены, можно внести изменения в области и профили стены. Области слоев стены можно разделять, перемещать, а также можно назначать им материалы. Смежные области можно объединять. Используйте выступающие элементы для добавления в стену профильных форм. Для удаления профильных форм используйте проемы. При совместном использовании инструменты сечения и профилирования позволяют создавать стены с высоким уровнем детализации.

В этом примере мы изменим вертикальную структуры стены для создания дополнительных конструктивных элементов. Начнем с выбора стены, затем нажмем кнопку «Редактировать тип». После этого нажмем кнопку «Редактировать» рядом с параметром «Структура». Отредактируйте структуру стены для изменения вертикальной структуры. Чтобы инструменты «Изменение вертикальной структуры» были доступны, необходимо, чтобы область предварительного просмотра диалогового окна «Редактирование сборки» была открыта и был выбран вид «Сечение: Редактировать атрибуты типа».

Теперь воспользуемся инструментом «Разделить участок» для разделения областей слоя кирпичной стены в местах, где кирпич будет заменен на бетонные блоки. В области предварительного просмотра воспользуемся колесиком мыши для увеличения изображения и полосами прокрутки для отображения нужного участка стены. Временные размеры упрощают размещение разделителей. Используйте инструмент «Изменить» и выберите разделительную линию, если требуется изменить ее положение. Используйте стрелку поворота для изменения временного размера для просмотра либо верха, либо низа стены. Когда область разделена, толщина слоя становится переменной, что позволяет перемещать внутренние кромки области независимо друг от друга.

Теперь, когда мы создали области разделения, мы добавим слой материала-заменителя, который будет применяться в разделенных областях. В данном случае это бетонный блок. Толщине слоя по умолчанию присваивается значение 0. Выделите слой в сетке и нажмите «Назначить слои». Затем в области предварительного просмотра щелкните разделенную область, чтобы назначить материал.

Нажмите «Изменить» для корректировки границ слоев в стене. Например, можно скорректировать границы области бетонного блока стены. Отдельно мы применим проем к бетонным областям, чтобы сдвинуть их вглубь от поверхности стены. Можно также разблокировать верхний (или нижний) торец либо смежные слои стены таким образом, чтобы величину удлинения этих слоев можно было регулировать отдельно для верхней и нижней части.

Используйте инструмент «Объединить области» для объединения смежных областей или слоев стены. Поместите курсор на границу между слоями, которые требуется объединить. Символ, отображающийся рядом с курсором, указывает на материал, который будет использоваться после объединения слоев.

Выберите инструмент «Выступы» или «Проемы» для дальнейшего изменения вертикальной структуры стены. В этом примере для добавления выступающего профиля для готового железобетонного подоконника нажмите «Выступы», задайте форму профиля, а после выберите материал. В инструменте «Проемы» материал не задается, поскольку он используется для удаления участков стены. Используйте параметры расстояния для задания положения проема в стене. Затем задайте значения смещения и толщины проема для последующего расположения его внутри стены.

Наконец, при необходимости скорректируйте расширение верхней части стены.

Внесение изменений в вертикальную структуру стен в проекте позволяет выполнять детализацию вида для удобства представления и документирования проекта.

Источник

Revit

Не удалось извлечь оглавление

Практические рекомендации: стены

Автор:

При добавлении стен следуйте приведенным ниже рекомендациям для успешного моделирования и повышения производительности.

• При создании окон в наружных стенах здания, для которого определены несколько уровней и не построена крыша, следует установить значение параметра стены «Неприсоединенная высота» равным высоте стены на следующем уровне. В противном случае высота стены может оказаться недостаточной для размещения окон или дверей.
• Если требуется поменять местами внутреннюю и наружную поверхности стены, выберите стену и щелкните на расположенных рядом с ней синих элементах управления, предназначенных для обращения. Эти элементы управления всегда отображаются с той стороны, которая в Revit интерпретируется как наружная.
• Стены не присоединяются автоматически к другим компонентам модели здания, например, к крышам или потолкам. Их можно присоединить вручную с помощью инструментов «Присоединить» и «Отсоединить». См. раздел Присоединение стен к другим элементам.
• В процессе рисования стены можно указать ее смещение относительно курсора путем задания значения параметра «Смещение» на панели параметров. Можно указать, от какой линии привязки измеряется смещение.
• Диспетчер проектов позволяет получить доступ к свойствам типоразмера стены. В Диспетчере проектов разверните категорию «Семейства», разверните «Стены», разверните семейство стен и щелкните правой кнопкой мыши на типоразмере стены. Выберите «Свойства» для вывода диалогового окна «Свойства типа», в котором можно изменить свойства стены.
• При переименовании и создании типа стены следует отразить в имени ее назначение и задать свойство «Функциональный тип» (внутренняя, наружная, фундаментная, подпорная, стена с карнизом или стена внутренней шахты) в диалоговом окне «Свойства типа».
• Для внутренних стен-перегородок расположенный выше уровень автоматически устанавливается в качестве зависимости сверху.
• Можно перетаскивать вставляемые элементы, например двери или окна, из одной стены в другую.

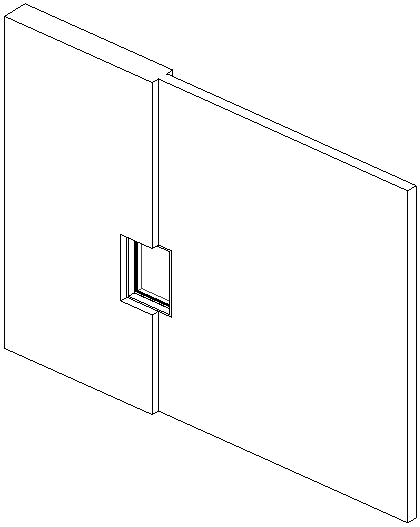

Окно, расположенное в соединении между 2 стенами

Источник

Autodesk Revit: работа со структурой стен

Продолжая описание возможностей Autodesk Revit 1 , рассмотрим базовый инструмент архитектурно-строительных САПР — стены. Именно они позволяют построить вертикальную структуру здания, с их помощью мы создаем объем, ограничиваем пространство помещений и формируем фасады.

Сложно придумать какие-нибудь новые функции по работе со стенами — Revit работает со стенами как многие объектно-ориентированные системы проектирования: для стен как для строительной конструкции задается высота, толщина, привязка к осевым линиям, материал отделки и структура слоев. В то же время в Revit есть функции по работе с вертикальной структурой стены. Их необходимо было реализовать, так как по идеологии Revit мы строим одну стену высотой на все здание. Так, на фасаде можно выделить цокольную часть стены, карнизы, участки декоративной кладки кирпича и т.д. В этом упражнении мы сделаем основной упор на том, каким образом можно построить сложную многокомпонентную стену, как ее редактировать и работать с ней в дальнейшем.

Начинаем

Будем использовать файл-пример, который поставляется вместе с программой.

1. Запустите Autodesk Revit.

2. Выберите из меню команду Файл -> Открыть (File -> Open).

3. Найдите папку, в которую установлен Revit, и зайдите в папку Training\Common.

4. Откройте файл Townhouse (см. рис. 1 — c_rvt8_Townhouse.rvt). Когда проект откроется, браузер проекта (Project Browser) отобразит все поэтажные планы, разрезы, фасады и 3D-виды.

Замечание. Если у вас по какой-то причине нет этого файла, возьмите другой проект многоэтажного сооружения.

Рис. 1. Откройте файл-пример, который поставляется вместе с программой

Доступ к параметрам стены

Сначала сменим единицы проекта.

1. Из меню Параметры 2 (Settings) выберите команду Единицы измерения. (Project Units. ).

2. В диалоге Единицы проекта (Project Units) нажмите кнопку из столбца Формат (Format) строки Длина (Length).

3. В появившемся диалоге выставите единицы Миллиметры (Millimeters) и нажмите кнопку OK.

4. Нажмите еще раз OK и закройте диалог Единицы проекта (Project Units).

5. В браузере проекта (Project Browser) выберите инструмент Редактирование (Modify) закладки Основные (Basics), а затем — правую фронтальную внешнюю стену (рис. 2).

Рис. 2. Выделите правую фронтальную стену

Затем зайдем в диалог свойств стены и изменим вертикальную структуру стены.

6. На панели параметров (Options Bar) щелкните на кнопке Свойства.

7. В диалоге Свойства элемента (Element Properties) нажмите кнопку Изменить/Создать. (Edit/New. ).

8. В диалоге Свойства типа (Type Properties) нажмите кнопку Изменить (Edit) напротив строки Структура (Structure).

9. Если слева от диалога нет предварительного просмотра, нажмите кнопку Просмотр>> (Preview).

10. Вид предварительного просмотра настраивается с помощью выпадающего списка. Выставляем режим Разрез: редактировать атрибуты типа (Section: Modify type attributes is selected for View) (рис. 3).

Рис. 3. Редактируем разрез стены

В этом диалоге мы можем задать структуру стены в плане: с помощью кнопок Вставить, Удалить, Вверх и Вниз (Insert, Delete, Up и Down) добавляем/удаляем и задаем положение каждого слоя стены, толщину, материал и другие свойства — все как в традиционных САПР. В то же время этот диалог содержит раздел, касающийся вертикальной структуры стены. По умолчанию в этом проекте прорабатываются стены высотой 6096 мм. Изменить высоту демонстрационного участка можно, задав в поле Высота образца значение высоты (в нашем случае — 5500 мм).

Разбивка стены по вертикали

1. Щелкните правой клавишей мыши на окне предварительного просмотра и выберите команду Зумирование рамкой (Zoom In Region).

2. Увеличьте нижнюю часть стены.

3. Нажмите кнопку Разделить область (Split Region) из раздела Изменение вертикальной структуры (Under Modify Vertical Structure).

4. Щелкните на слое Masonry — Brick на высоте 300 мм от низа стены и разбейте этот слой на две части (рис. 4).

5. Еще раз разбейте стену на части выше на 300 мм.

Рис. 4. Разбиваем слой Masonry — Brick сначала на две части, а потом на три

Для того чтобы объединить два участка, достаточно нажать кнопку Объединить области (Merge Regions) и щелкнуть на линии раздела. Увеличить размер области очень легко — просто щелкните на кнопке Изменить (Modify), укажите передвигаемую линию раздела и введите новое значение для размера — например, 3680 мм (рис. 5).

Рис. 5. Увеличиваем размер нижней части

Назначение материала для нового участка

Проведем еще одну разделительную линию на расстоянии 240 мм выше предыдущего участка.

1. Нажмите кнопку Разделить область (Split Region).

2. Укажите точку на расстоянии 240 мм от предыдущей линии разделения.

3. В разделе Слои (Layers) выберите первую строку и нажмите кнопку Вставить (Insert).

4. Укажите тип слоя Отделка 1 [4] (Finish 1 [4]) для вновь созданного слоя.

5. Нажмите кнопку из второго столбца, чтобы задать тип материала.

6. В списке материалов найдите Masonry Brick — Soldier Course и нажмите OK.

7. В списке слоев выберите строку 1.

8. Нажмите кнопку Назначить слои (Assign Layers).

9. В окне предварительного просмотра выделите участок 240 мм: расположите курсор на нижней разделительной части и щелкните на ней (рис. 6).

10. Щелкните три раза OK и закройте диалоги.

11. Увеличьте изображение, чтобы увидеть сделанные изменения (рис. 7).

Рис. 6. Зададим новый материал для одного из участков стены

Рис. 7. Мы добавили в структуру стены вертикальную кирпичную кладку

Добавление карнизов

1. В браузере проекта (Project Browser) выберите инструмент Редактирование (Modify) закладки Основные (Basics), а затем правую фронтальную внешнюю стену.

2. На панели параметров (Options Bar) щелкните на кнопке Свойства.

3. В диалоге Свойства элемента (Element Properties) нажмите кнопку Изменить/Создать. (Edit/New. ).

4. В диалоге Свойства типа (Type Properties) нажмите кнопку Изменить (Edit) напротив строки Структура (Structure).

5. Нажмите кнопку Выступающие профили (Sweeps).

6. В появившемся диалоге Выступающие профили (Wall Sweeps) нажмите кнопку Добавить (Add) и задайте следующее:

• профиль — Sill : Sill;

• материал — Concrete — Cast-in-place Concrete. Нажмите OK;

• расстояние — 3860 мм;

8. В окне предварительного просмотра появится бетонный карниз (рис. 8).

9. Щелкните три раза OK и закройте диалоги. Результат представлен на рис. 9.

Рис. 8. Врежем карниз в структуру стены

Рис. 9. Наш окончательный результат

1 Cм.: «САПР и графика» № 10’2005 («Беглый взгляд на Autodesk Revit»), «САПР и графика» № 11’2005 («Информационное моделирование в Autodesk Revit»), «САПР и графика» № 2’2006 («Всё о параметризации»), «САПР и графика» № 5’2006 («Autodesk Revit Series — новое слово в области архитектурного проектирования»).

2 В переводе используется терминология предварительно переведенной русской версии Revit Building 8. Возможно, оригинальный перевод коммерческой версии несколько отличается от приведенного. — Прим. перев.
