Свойства фундаментных плит
Автор:
Revit Structure
Для параметра фундаментной плиты «Использование несущих конструкций» можно задать значение «Фундамент» или «Плита под углом». Если задано значение «Фундамент», то плита будет нести нагрузку от всех связанных с ней элементов. Если задано значение «Плита под углом», то плита будет нести нагрузку только от собственной массы. Тип фундаментной плиты также характеризуется дополнительным параметром «Отметка основания», доступным только для чтения. Параметр «Уровень основания» используется для маркировки уровня основания фундамента. Для фундаментных плит можно изменять имена, значения и описания параметров.
Свойства типа для фундаментных плит
Имя | Описание |
---|---|
Строительство | |
Структура | Для добавления, изменения или удаления слоев плит нажмите кнопку «Редактировать». |
Толщина | Значение полной толщины плиты, равное сумме толщин слоев. Данный параметр не изменяется пользователем. |
Графика | |
Образец штриховки при низкой детализации | Образец заливки плиты для отображения в упрощенном виде. Щелкните в поле значения, чтобы открыть диалоговое окно «Образцы штриховки». См. раздел Свойства вида. |
Цвет штриховки при низкой детализации | Цвет, которым заливается плита на видах мелкого масштаба. |
Данные изготовителя | |
Ключевая пометка | Добавьте или отредактируйте ключевую пометку плиты. Щелкните в поле значения, чтобы открыть диалоговое окно «Ключевые пометки». См. раздел Ключевые пометки. |
Модель | Внутренний номер, присвоенный изготовителем. |
Изготовитель | Изготовитель плиты. |
Комментарии к типоразмеру | Здесь размещаются комментарии общего характера к типоразмеру плиты. Информация отсюда может заноситься в спецификацию. |
URL | Ссылка на веб-страницу, которая может содержать информацию о данном типоразмере. |
Описание | Внесите или измените описание плиты. |
Описание по классификатору | Описание сборки, определяемой выбранным кодом сборки. Данный параметр не изменяется пользователем. |
Код по классификатору | Код сборки по классификации Uniformat, выбранный в списке с иерархической структурой. |
Маркировка типоразмера | Значение, указывающее конкретное перекрытие. Значение должно быть уникальным для каждого элемента в проекте. Если введенное в этом поле числовое значение уже используется, в Revit отображается соответствующее предупреждение, но возможность использования значения сохраняется. Предупреждение можно просмотреть с помощью инструмента «Просмотр предупреждений». См. раздел «Просмотр сообщений об ошибках». |
Стоимость | Стоимость перекрытия. Может быть занесена в спецификацию. |
Свойства экземпляра для фундаментных плит
Имя | Описание |
---|---|
Зависимости | |
Уровень | Уровень, от которого зависит перекрытие. |
Смещение от уровня | Отметка верхней поверхности перекрытия относительно уровня, от которого зависит перекрытие. |
Связь с формообразующим элементом | Данное значение не изменяется пользователем. |
Несущие конструкции | |
Каркас | Если флажок установлен, то для перекрытия формируется аналитическая модель, которую можно экспортировать в пакеты для расчетов. |
Активировать аналитическую модель | Отображение аналитической модели с включением в аналитические расчеты. Выбрано по умолчанию. См. раздел «Отключение аналитической модели». |
Защитный слой арматуры — Верхняя грань | Шаг защитного слоя арматуры от верхней грани фундаментной плиты. |
Указывает отметку, отображаемую на маркировке нижней стороны фундамента.
Этот параметр зависит от параметра семейства «Капитель колонны» (см. раздел Категория и параметры семейства). На следующей иллюстрации показывается различие между случаями, когда параметр «Капитель колонны» включен (показано красным цветом) и отключен (показано зеленым цветом).
Показатель «Отметка основания» определяется значением этого параметра.
Данный параметр не изменяется пользователем.
Автоопределение или Проекция. Установка автоматического выравнивания горизонтальных и вертикальных опорных элементов перекрытия или определенной проекции.
В режиме эскиза для этого параметра по умолчанию установлено значение «Ребро перекрытия» для всего эскиза модели или только линии эскиза.
Определение вертикальных пределов аналитической модели в основании перекрытия.
Источник
Создание цоколя

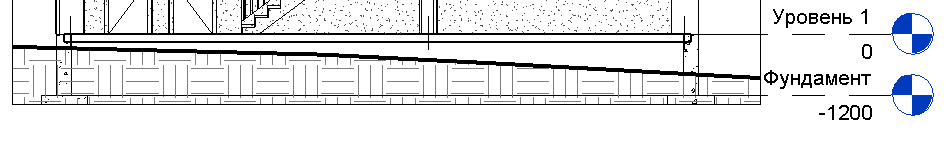

Добавление уровня:
В ДПвыбрать любой фасад (например, ЮЖНЫЙ);
ИП > ГЛАВНАЯ> БАЗА > УРОВЕНЬ;
ИП > РИСОВАНИЕ > ВЫБРАТЬ ЛИНИИ и задать на ПП СМЕЩЕНИЕ 1200
;
Указать положение уровня, подведя курсор к линии УРОВНЯ 1 снизу, и, когда внизу появится пунктир, щелкнуть мышью;
Закончить команду [Esc];
ИП > ГЛАВНАЯ> ВЫБОР > ИЗМЕНИТЬ;
Дважды щелкнув на названии нового уровня заменить его на ФУНДАМЕНТ.
Добавим цокольные стены:
ИП > ГЛАВНАЯ >ФОРМИРОВАНИЕ> СТЕНА;
Из СТ выбрать ФУНДАМЕНТ – БЕТОН 300 мм;
ИП > РИСОВАНИЕ > ВЫБРАТЬ ЛИНИИ ;
ПП:УРОВЕНЬ = Уровень 1, ГЛУБИНА = Фундамент и ПРИВЯЗКА = Осевая линия;
Подвести курсор к предполагаемому месту цоколя, до появления пунктира;
Щелкнуть кнопкой [TAB] несколько раз, чтобы появился пунктирный прямоугольник под наружными стенами;
Щелкнуть мышкой для появления фундамента, и [Esc] для завершения;
Создание фундамента
ДП > ПЛАНЫ ЭТАЖЕЙ > ФУНДАМЕНТ;
ИП >КОНСТРУКЦИЯ > ФУНДАМЕНТ > СТЕНА;
Щелкните мышью на каждой цокольной стене;
Появится справедливое предупреждение;
Рассмотрим один из способов вертикальной планировки площадки:
ДП > ПЛАНЫ ЭТАЖЕЙ > СТРОЙПЛОЩАДКА;
ИП > ФОРМООБРАЗУЮЩИЕ И ГЕНПЛАН > ТОПО-ПОВЕРХНОСТЬ. Мы опять вошли в ЭСКИЗ: изображение – пригашено, в Инструментальной Палитре – одна вкладка;
ИП > РАЗМЕСТИТЬ ТОЧКУ;
На ПП в ячейке ОТМЕТКА введите –100 (отрицательное число). Укажите несколько точек со стороны входа в здание,примерно так, как показано на иллюстрации ШАГ 1;
Измените: в ячейке ОТМЕТКА введите –400. Укажите точки как на иллюстрации ШАГ 2 (прямо по зданию);
ШАГ 1 ШАГ 2 ШАГ 3
Измените: в ячейке ОТМЕТКА введите –1100. Добавьте точки примерно, как на иллюстрации ШАГ 3;
ИП > ПРИНЯТЬ ПОВЕРХНОСТЬ;
Мы создали простую топоповерхность путем указания точек. В большинстве проектов данные о стройплощадках импортируются из специализированных ГИС-приложений. В Revit Architecture вы можете импортировать модели топоповерхностей из форматов DWG, DXF, DGN, а также файлов точек.
Добавление основания здания
Топоповерхность (вернее, земля) заполняет весь подвал – это хорошо видно на разрезе. Организуем подвальное помещение:
Установите чертеж ФУНДАМЕНТ. В нем не видно фундамента (об этом нас предупредили). Исправим это;
В ОКНЕ СВОЙСТВА найдите в таблице категорию ГРАНИЦЫ и нажмите в строке СЕКУЩИЙ ДИАПАЗОН кнопку ИЗМЕНИТЬ и ввести СМЕЩЕНИЕ -2000:
ОК
Теперь контур фундамента виден на чертеже;
ИП > ФОРМООБРАЗУЮЩИЕ И ГЕНПЛАН > СОЗДАНИЕ ПЛОЩАДКИ > ОСНОВАНИЕ ЗДАНИЯ > ВЫБРАТЬ СТЕНЫ;
Подведите курсор к внешнему краю цокольной стены и с переключением кнопки [TAB] выберите все цокольные стены. Щелкните мышью;
ПРИНЯТЬ ЭСКИЗ.
