Примыкания стен

Автор:

В месте пересечения стен в Revit по умолчанию создается стыковое соединение, и на виде в плане выполняется подчистка изображения, в ходе которой удаляются видимые кромки между соединенными стенами и слоями соответствующих компонентов.

Стыковое соединение с подчисткой и без подчистки при низком уровне детализации.

Стыковое соединение с подчисткой и без подчистки при высоком уровне детализации.

Отображение соединения на виде в плане можно изменить, выбрав другой тип соединения («Под углом» или «Срез») или задав другой порядок, в котором соединяются стены (для типов соединения «Стыковое соединение» и «Срез»).

Можно также указать вариант подчистки соединений: выполняется, не выполняется или выполняется в соответствии со значениями, заданными по умолчанию для данного вида.

Источник

Продукты Revit

Не удалось извлечь оглавление

Примыкания стен

Автор:

В месте пересечения стен в Revit по умолчанию создается стыковое соединение, и на виде в плане выполняется подчистка изображения, в ходе которой удаляются видимые кромки между соединенными стенами и слоями соответствующих компонентов.

Стыковое соединение с подчисткой и без подчистки при низком уровне детализации.

Стыковое соединение с подчисткой и без подчистки при высоком уровне детализации.

Отображение соединения на виде в плане можно изменить, выбрав другой тип соединения («Под углом» или «Срез») или задав другой порядок, в котором соединяются стены (для типов соединения «Стыковое соединение» и «Срез»).

Можно также указать вариант подчистки соединений: выполняется, не выполняется или выполняется в соответствии со значениями, заданными по умолчанию для данного вида.

Источник

Продукты Revit

Не удалось извлечь оглавление

Соединение параллельных стен

Автор:

В Revit автоматически создаются соединения между пересекающимися стенами. Геометрию близко расположенных параллельных стен можно соединить.

1. Разместите на виде в плане две стены на расстоянии не более 15 см.
2. Выберите вкладку «Изменение» панель «Геометрия» раскрывающийся список «Соединить» «Присоединить элементы геометрии».
3. Выберите стены.

Если в одну из стен вставлен элемент (например, окно), он разрезает присоединенную к ней стену. На присоединенной стене не отображаются геометрические элементы, расположенные вокруг вставленного элемента, например рамы.

Параллельные стены до соединения геометрических элементов

Параллельные стены после соединения геометрических элементов

Источник

Продукты Revit

Не удалось извлечь оглавление

Отмена примыкания стен

Автор:

По умолчанию в Revit создаются соединения в местах пересечения двух стен. Однако при необходимости можно отменить создание соединений для выбранной стены.

Например, если требуется оставить между стенами небольшие компенсационные зазоры, можно запретить создание соединений для любого из смежных торцов стен.

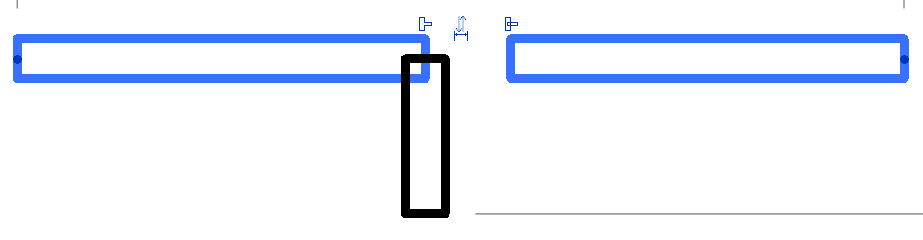

Две горизонтальные стены с зазором 9 мм

Команду «Отменить соединение» удобно использовать для исправления некорректно сформированных сложных соединений стен. Например, если добавление стены к сложному соединению привело к неудовлетворительным результатам, можно запретить соединения для добавленной стены и затем с помощью инструмента «Присоединить элементы геометрии» подчистить соединение между этой стеной и другими стенами.

Выбранная стена с отмененным соединением

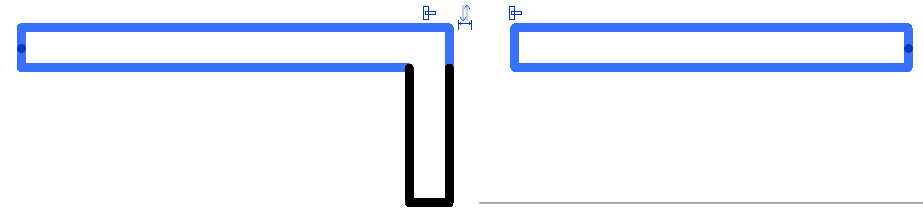

Геометрия стен после применения команды «Присоединить элементы геометрии»

Процедура отмены соединения для торцов стен несколько отличается от аналогичной процедуры для срединных торцов.

Отмена примыкания для торца стены

1. Выберите стену.
2. Щелкните правой кнопкой мыши на элементе управления торцом стены в месте, в котором требуется запретить создание соединения, и выберите «Отменить соединение».

Теперь создать соединение этого торца стены с другой стеной невозможно.

Если требуется снова разрешить создание соединений, щелкните на элементе управления торцом стены правой кнопкой мыши и выберите «Разрешить соединение» или щелкните на значке («Разрешить соединение») над торцом стены.

Процедура запрещения соединения срединного торца

Откройте вид в плане, на котором отображается срединный торец, и выберите стену.

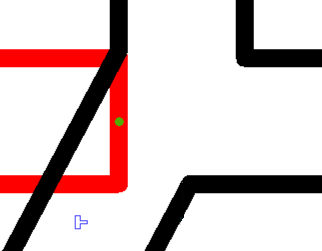

Выбранный срединный торец, для которого запрещено создание соединений

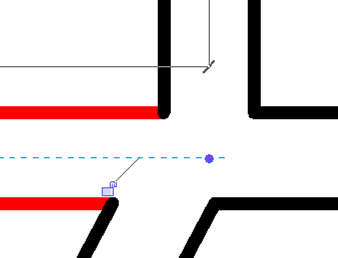

Выбранный срединный торец, для которого разрешено создание соединений

Источник
