Руководство по устройству дышащих кровель

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящее Руководство распространяется на проектирование и устройство «дышащих» кровель из наплавляемых рулонных материалов марок Техноэласт ЭКВ-Вент» и «Унифлекс ЭПВ-Вент».

1.2. Уклоны кровель принимают в соответствии с нормами проектирования зданий и сооружений. Предпочтительный уклон для устройства дышащих кровель с применением Унифлекса ЭПВ Вент от 2% до 10%. Для однослойных кровель с применением материала Техноэласт ЭКВ Вент уклон должен быть не менее 2,5% не более 10%.

1.3. При проектировании и устройстве «дышащих» кровель, кроме настоящих рекомендаций, должны выполняться требования норм по проектированию, в т.ч. изложенные в «Руководствах. » по применению в кровлях наплавляемых рулонных материалов, а также требования по технике безопасности в строительстве, действующих правил по охране труда и противопожарной безопасности.

1.4. Работы по устройству кровель должны выполняться специализированными бригадами под техническим руководством и контролем инженерно-технических работников.

1.5. К производству кровельных работ допускаются рабочие, прошедшие медицинский осмотр, обученные технике безопасности и методам ведения работ.

2. КОНСТРУКТИВНЫЕ РЕШЕНИЯ КРОВЕЛЬ

2.1. Требования к применяемым материалам.

2.1.1. Для устройства “дышащей” кровли по цементно-песчаным или бетонным основаниям применяют следующие материалы:

· однослойный наплавляемый рулонный материал “Техноэласт ЭКВ-Вент” (ТУ 5774-003-00287852-99) с крупнозернистой посыпкой (рис. 1);

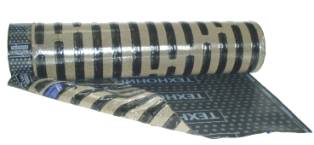

Рис. 1. Техноэласт ЭКВ Вент

· наплавляемый рулонный материал «Унифлекс ЭПВ-Вент» (ТУ 5774-001-17925162-99) (рис. 2).

Рис. 2. Унифлекс ЭПВ Вент

Материалы изготавливают из СБС-модифицированного битумно-полимерного вяжущего с армирующей основой из полиэстера. У материала для однослойных кровельных ковров “Техноэласт ЭКВ — Вент” ширина боковой кромки, незакрытая посыпкой, увеличена до 120 мм. Увеличение бокового нахлеста в однослойных кровельных коврах необходимо для повышения надежности бокового шва.

Показатели основных физико-механических свойств этих материалов приведены в табл. 1.

1. Разрывная сила при растяжении, Н(кгс) / 5 см

2. Относительное удлинение, %

4. Гибкость на брусе с закруглением радиусом 25 мм при температуре, °С то же, на брусе радиусом 10 мм, °С

5. Теплостойкость, °С

6. Размер рулона (длина × ширина), мм

2.1.2. Материалы могут применяться при ремонте кровель без удаления старого кровельного ковра. Допустимо укладывать материалы по старым кровлям, содержащим не более 2-х слоев наплавляемых материалов или не более 4-х слоев рубероида. Такое решение сокращает срок службы вновь уложенного кровельного ковра, из-за возможного образования вздутий между старым кровельным ковром и основанием. Оно может быть оправдано лишь, в случае если протечки при удалении старого ковра недопустимы.

2.1.3. Для герметизации мест примыкания кровельного водоизоляционного ковра применяются полиуретановые или тиоколовые (полисульфидные) мастики удовлетворяющие требованиям ГОСТ 25621-83.

2.1.4. Для компенсаторов деформационных швов, элементов наружных водостоков и отделки парапетов, свесов карнизов применяют материалы в соответствии с требованиями СНиП II -26-76.

2.2. Требования к основанию под кровлю.

2.2.1. Основанием под водоизоляционный ковер могут служить ровные поверхности:

· железобетонных несущих плит, швы между которыми заделаны цементно-песчаным раствором марки не ниже 150 или бетоном класса не ниже В 7,5;

· выравнивающих монолитных стяжек из цементно-песчаного раствора или асфальтобетона с прочностью на сжатие соответственно не менее 15 МПа и 0,8 Мпа;

Минераловатные плиты, укладываемые под цементно-песчаную или сборную стяжку, рекомендуется применять с пределом прочности на сжатие при 10 %-ной деформации не менее 0,04 МПа;

При укладке цементно-песчаной стяжки между стяжкой и поверхностью минераловатных плит или другой пористой теплоизоляцией предусматривают разделительный слой из битумного рулонного материала, например пергамина.

Температурно-усадочные швы в стяжках, разрезающие их на квадраты 6×6 м (из цементно-песчаного раствора), должны быть перекрыты полосами шириной 150 мм из рулонного материала, уложенных посыпкой вниз.

2.2.2. При реконструкции или ремонте существующей кровли предварительно необходимо определить возможность сохранения старой теплоизоляции. Целесообразность сохранения ее устанавливают по результатам детального обследования материала теплоизоляции и стяжки с отбором проб и определения их влажностного состояния и прочностных показателей; последние должны удовлетворять требованиям, изложенным в п. 2.2.1., а влажность — требованиям Приложения 3* к СНиП II -3-79* издания 2000 г. с учетом допустимого приращения влажности за период влагонакопления, приведенного в табл. 14*.

В противном случае теплоизоляцию необходимо заменить или предусмотреть мероприятия, обеспечивающие ее естественную сушку в процессе эксплуатации кровли. Для этого в толще утеплителя и стяжки в двух взаимно перпендикулярных направлениях выполняют каналы, сообщающиеся с наружным воздухом через продухи у парапетов, торцевых стен, через специальные осушающие патрубки (флюгарки), установленные над местом пересечения каналов (рис. 14)

2.3. Требования к изоляционным слоям.

2.3.1. В новом покрытии или при его реконструкции (при капитальном ремонте с заменой теплоизоляции) «дышащий» водоизоляционный ковер должен включать нижний слой из рулонного материала марки «Унифлекс ЭПВ Вент», обеспечивающий частичную приклейку, и верхний слой из наплавляемого рулонного материала с крупнозернистой посыпкой: например марки «Унифлекс ЭКП (ТКП)» или «Техноэласт ЭКП (ТКП)».

Кровельный ковер может устраиваться из однослойного рулонного материала марки «Техноэласт ЭКВ Вент».
