Щит управления для обогрева кровли

Шкафы управления системами обогрева

Мы производим и предлагаем в продажу готовые к установке электрические шкафы для управления системами обогрева, такими как:

• предотвращение образования сосулек на крышах зданий и водостоках;
• обогрев уличных площадок для стаивания снега и наледи;
• обогрев, поддержание заданной температуры и стартовый разогрев различных трубопроводов и резервуаров (как в быту, так и в нефтяной, газовой, пищевой и т.д. промышленности);
• отопление и тёплые полы (как электрические, так и водяные);
• подогрев земли у корней растений в теплицах для повышения урожая;
• обогрев травяных газонов на спортивных площадках и стадионах с искусственным и естественным покрытием для продления спортивного сезона на 2. 3 месяца;
• обогрев пола в морозильных камерах — предотвращение поверхности пола от вспучивания промёрзшего грунта;
• системы нагрева в различных технологических промышленных установках, сушильных камерах и мн. др.

Шкафы управления предназначены для следующих целей:

• Коммутация и подача питания к системам электрообогрева большой мощности (управление системой).
• Защита человека от поражения электрическим током при прямом и косвенном прикосновении, при повреждении кабеля и изоляции оборудования, находящегося под напряжением.
• Защита оборудования от токов утечки на землю и КЗ.

Электрошкафы управления выпускаются готовыми к монтажу и не требуют установки какого-либо доп. оборудования или каких-либо дополнительных коммутаций (за исключением стандартных — подводки питания, проводов управления нагрузкой и информационных датчиков).

Наши ШУ совемстимы с любым типом нагревательного оборудования любого производителя: нагревательные кабели резистивные и саморегулируемые, греющие маты и пренка, такие производители, как Теплолюкс, Devi, Raychem, Nexans, Хитлайн, Thermo, Национальный Комфорт, Ensto, Eltherm, Calorique, Thermon, Nelson и многие другие.

Шкафы управления (ШУ) предназначены для установки в помещениях (сухих и влажных в зависимости от IP корпуса) с температурой воздуха не менее +5 °C. Под заказ ШУ может быть собран для установки на улице в теплоизолированном металлическом корпусе с подогревом внутри.

Электрошкафы собираются в пластиковых и металлических навесных и встраиваемых корпусах, используемые управляющие регуляторы и контроллеры российского и импортного производства. Все комплектующие и автоматика имеют сертификаты, в т. ч. и корпуса щитов. Внутренняя начинка шкафов: провода, токоведущие части, дин-рейки и шины закрыты фальш-панелью для предотвращения случайного прикосновения неэлектротехничаеского персонала к электрическим контактам, находящимся под напряжением. Корпуса шкафов управления оснащены предупредительными знаками электробезопасности «Опасность поражения электрическим током!».

Сборка шкафа (щита) управления производится в соответствии с требованиями электробезопасности ПУЭ и ПТЭЭП только из качественных сертифицированных в России комплектующих.

Шкафы управления обогревом кровли и площадок

Шкафы управления используются в системах обогрева кровли против образования сосулек и наледи на крышах, желобах, водостоках, ендовах, капельниках, для обогрева воронок, а также в системах обогрева уличных лестниц, пандусов, подъездных путей автомобилей, тротуарных дорожек (тёплые полы на улице). Такие ШУ комплектуются регуляторами с управлением по датчику температуры или контроллерами (миниметеостанциями) с датчиками температуры и влажности (осадков).

ШУ на регуляторах с датчиком температуры:

• ШУ-ИБ-330С на РТ-330;
• ШУ-ИБ-330Д1 на Devireg D330;
• ШУ-ИБ-316Д на Devireg D316;
• ШУ-ИБ-1551 на ETI-1551-RU;
• ШУ-ИБ-1447 на ETR/F-1447A;
• ШУ-ИБ-1999 на ETN4-1999.

Принцип действия основан на включении системы обогрева при вхождении температуры на датчике в рабочий диапазон. При выходе температуры за пределы рабочего диапазона (верхнего или нижнего) обогрев выключается.

ШУ на миниметеостанциях с датчиками температуры и влажности:

• ШУ-ИБ-200С на РТ-200 до 2-х независимых зон;
• ШУ-ИБ-2000С на РТМ-2000 до 4-х независимых зон;
• ШУ-ИБ-850Д на Devireg D850 до 2-х независимых зон с возможностью установки приоритета для одной из зон;
• ШУ-ИБ-1550 на ETR2-1550 однозонный;
• ШУ-ИБ-4550 на ETO2-4550-RU28 до 2-х независимых зон

При вхождении уличной температуры в рабочий диапазон система переходит в режим ожидания показаний с датчика осадков, и при наличии влаги (на датчике с подогревом) включает обогрев, при сухом датчике система отключена. Таким образом достигается значительная экономия электричества. Кроме того, управление большими системами можно разбить на независимые зоны.

Сравнительная таблица ШУ для обогрева кровли и открытых площадок

Маркировка ШУ	Диапазон t°C	Датчик t°C воздуха	Датчик t°C поверхности	Датчик осадков	Датчик талой воды	Кол-во независимых зон обогрева	Принудительное включение
ШУ-ИБ-330С	-15. +5°C	да	нет	нет	нет	1	нет
ШУ-ИБ-330Д1	−10. +10°C	да	нет	нет	нет	1	нет
ШУ-ИБ-316Д	−10. +50°C	да		нет	нет	1	нет
ШУ-ИБ-1551	−10. +50°C	да		нет	нет	1	нет
ШУ-ИБ-1447	−10. +10°C	да	нет	нет	нет	1	нет
ШУ-ИБ-1999	−19,5. +70°C	да	да	нет	нет	1	нет
ШУ-ИБ-2000С	−100. +600°C	1, возможна работа без датчиков	до 2-х, возможна работа без датчиков	до 2-х	до 4-х	4	кнопка
ШУ-ИБ-850Д	−10. +40°C	да	да	до 4-х	нет	2	в меню
ШУ-ИБ-1550	−10. +10°C	да	да	да	нет	1	нет
ШУ-ИБ-4550	−20. +5°C	да	да	да	нет	2 зоны + 2 смесителя	да

Шкафы управления обогревом труб и резервуаров

Шкафы управления для систем обогрева труб устанавливаются в таких системах, как защита труб от замерзания; стартовый разогрев трубы для улучшения текучести технологической жидкости в трубе (например, нефтепродукта или шоколада); поддержание заданной температуры на всём протяжении трубы. Такие системы используют для обогрева водопроводных, канализационных и технологических промышленных труб и трубопроводов.

Принцип действия основан на использовании простых регуляторов с датчиком температуры либо интеллектуальных контроллеров (РТМ-2000) с программируемой логикой управления температурой в зависимости не только от температуры на трубе, но и от температуры окружающего воздуха. При понижении температуры на трубе до заданного минимального значения обогрев включается и труба начинает нагреваться, при достижении установленного верхнего максимального значения температуры обогрев выключается и труба остывает. При этом, на регуляторе должна отсутствовать нижняя температурная граница включения нагрева (для возможности первого включения при любой низкой температуре).

Управляющие регуляторы с простым алгоритмом (при понижении температуры на трубе нагрев включается, при повышении — выключается):

• ШУ-ИБ-300С на РТ-300, температура поддержания от −55 до +125°C, поддерживаемая фиксированнаая температура Δt°C = 3. 5°C (температурная настройка устанавливается при производстве датчика и изменению при эксплуатации не подлежит);
• ШУ-ИБ-316Д на Devireg D316 от −10 до +50°C (нижний порог включения можно принудительно отключить и включить кнопкой в ШУ);
• ШУ-ИБ-1999 на ETN4-1999 от −19,5 до +70°C.

Интеллектуальный управляющий контроллер РТМ-2000 (−100 до +600°C) в ШУ-ИБ-2000С, управление от 1-й до 4-х независимых зон по датчикам температуры с выбором алгоритма (температура трубы или температура трубы + температура окружающего воздуха), также возможно управление по заданным временным промежуткам в режиме регулятора мощности.

Сравнительная таблица ШУ обогрева труб и резервуаров

Маркировка ШУ	Диапазон t°C	Датчик t°C трубы	Датчик t°C воздуха	Кол-во независимых зон обогрева	АСУПП
ШУ-ИБ-300С	−55. +125°C, фиксированная	да	нет	1	нет
ШУ-ИБ-316Д	−10. +50°C, нижний порог можно отключить	да	нет	1	нет
ШУ-ИБ-1999	−19,5. +70°C	да	нет	1	нет
ШУ-ИБ-2000С	−100. +600°C	до 4-х, возможна работа без датчиков	до 4-х	до 4-х	RS485 и MOD_BUS/RTU

ШУ для отопления, тёплых полов, прогрева грунта в теплицах, газонов на стадионах, для технологического нагрева в промышленности

Шкафы управления предназначены для систем отопления, для тёплых полов (водяных и электрических); для подогрева почвы в теплицах на корнях (для повышения урожая); для подогрева травяных газонов на спортивных площадках и стадионах (продление спортивного сезона); для различных целей нагрева в промышленности (сушильные камеры, трубы в тёплых помещениях и мн. др.). Управление осуществляется по температурному датчику от регулятора для одной или нескольких независимых зон.

Предлагаемые шкафы управления имеют различные температурные характеристики.

• ШУ-ИБ-320С на РТ-320;
• ШУ-ИБ-330Д2 на Devireg D330 +5. +45°C;
• ШУ-ИБ-330Д3 на Devireg D330 +15. +30°C;
• ШУ-ИБ-330Д4 на Devireg D330 +30. +90°C;
• ШУ-ИБ-330Д5 на Devireg D330 +60. +160°C;
• ШУ-ИБ-316Д на Devireg D316;
• ШУ-ИБ-1221 на ETI-1221;
• ШУ-ИБ-1551 на ETI-1551;
• ШУ-ИБ-1991 на ETV-1991;
• ШУ-ИБ-1999 на ETN4-1999.

ШУ-ИБ-2000С на интеллектуальном регуляторе с независимым управлением от 1 до 4-х зон и расширенным температурным диапазоном.

Сравнительная таблица ШУ

Маркировка ШУ	Диапазон t°C	Датчик t°C	Кол-во независимых зон обогрева	Ночное понижение	Предотвращение замерзания	АСУПП
ШУ-ИБ-320С	+5. +45°C	да	1	нет	нет	нет
ШУ-ИБ-330Д2	+5. +45°C	да	1	да	нет	нет
ШУ-ИБ-330Д3	+15. +30°C	да	1	да	нет	нет
ШУ-ИБ-330Д4	+30. +90°C	да	1	нет	нет	нет
ШУ-ИБ-330Д5	+60. +160°C	да	1	нет	нет	нет
ШУ-ИБ-316Д	−10. +50°C, нижний порог можно отключить	да	1	да	нет	нет
ШУ-ИБ-1221	+10. +110°C	да	1	нет	нет	нет
ШУ-ИБ-1551	−10. +50°C	да	1	нет	нет	нет
ШУ-ИБ-1991	0. +40°C	да	1	да	нет	нет
ШУ-ИБ-1999	−19,5. +70°C	до 2-х	1	да	да	нет
ШУ-ИБ-2000С	−100. +600°C	до 4-х (8), возможна работа без датчиков	до 4-х	нет	нет	RS485 и MOD_BUS/RTU

ШУ для обогрева грунта под морозильными камерами

Шкафы управления для систем подогрева грунта под полом морозильной камеры поддерживают положительную температуру основания ниже уроня теплоизоляции, не давая грунту промерзать, и это препятствует вспучиванию пола с последующим дорогостоящим ремонтом.

Шкафы управления для таких систем::

• ШУ-ИБ-300С на РТ-300;
• ШУ-ИБ-316Д на Devireg D316;
• ШУ-ИБ-2000С на РТМ-2000.

Сравнительная таблица ШУ обогрева пола морозильной камеры

Маркировка	Температура поддержания	Датчик t°C	Кол-во независимых зон обогрева	АСУПП
ШУ-ИБ-300С	+3. +5°C (температура фиксирована и изменить её без замены датчика нельзя)	1	1	нет
ШУ-ИБ-316Д	−10 до +50°C	1	1	нет
ШУ-ИБ-2000С	−100. +600°C	до 4-х, возможна работа без датчиков	1. 4 зоны	RS485 и MOD_BUS/RTU

Регулирующая аппаратура шкафа (щита) управления

Возможные варианты управляющих контроллеров (терморегуляторов):

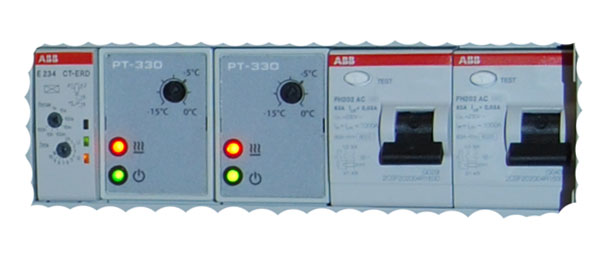

РТ-330

Для небольших систем снеготаяния и антиобледенения применяется простой терморегулятор РТ-330 с управлением по датчику воздуха. В регуляторе можно управлять нижней границей температурного диапазона в пределах от минус 15 °C до 0 °C. верхняя граница не регулируется.

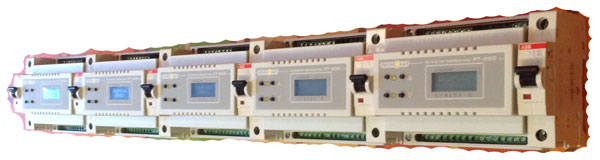

РТ-200

Контроллер РТ-200 применяется в системах обогрева кровли, водосточных труб, желобов, воронок, ендов и т.д. Кроме того, этот регулятор можно использовать для обогрева открытых уличных площадок. Контроль осуществляется по датчику температуры воздуха, датчику осадков и датчику талой воды. При вхождении уличной температуры воздуха в рабочий диапазон (по умолчанию − 15. +5 °C) система переходит в дежурный режим и начинает ожидать появления снега на подогреваемом датчике осадков, а при появлении снега — включает обогрев. Таким образом достигается экономичный расход электроэнергии.

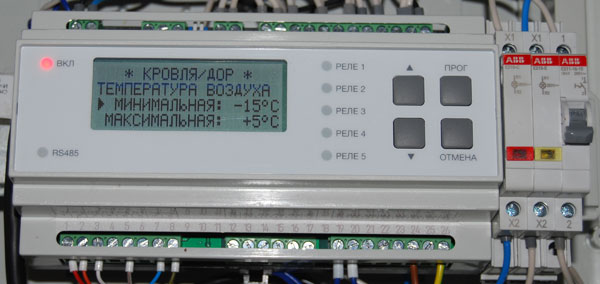

РТМ-2000

Применяется для систем обогрева любых промышленных трубопроводов, для систем антиобледенения кровель и снеготаяния на открытых уличных площадках, для тёплых полов и обогрева грунта в теплицах и оранжереях, подогрева газонов на стадионах, для систем обогрева пола в морозильных камерах от вспучивания грунта и в любых других возможных вариантах кабельного обогрева. Для энергоёмких — рассчитанных на большие токи — систем снеготаяния и обогрева открытых уличных площадок, ступеней, пандусов с управлением от датчиков температуры воздуха, обогреваемой поверхности, осадков и талой воды. Есть возможность установить кнопку принудительного управления «оттайка».

1. режим «ТРУБА» – двухпозиционное регулирование по температуре включения и выключения по 4-м каналам для обогрева промышленных трубопроводов и резервуаров;
2. режим «ТРУБА+» – пропорциональное регулирование (учитывается температура воздуха и температура поверхности) по 4-м каналам в промышленных трубопроводах и резервуарах;
3. режим «КРОВЛЯ/ДОР» – для систем антиобледенения кровли и снеготаяния на открытых площадках до 4-х независимых зон обогрева;
4. режим «ТАЙМЕР» – 4 независимых канала управляются в процентном соотношении относительно отрезка времени;
5. «ИЗМЕРИТЕЛЬ» – индикация данных измерений по 8-ми температурным каналам.

В режиме «ТРУБА+» РТМ-2000 стабилизирует температуру обогреваемого объекта на требуемом уровне, исключая её резкие колебания от минимальной до максимальной.

Мощность обогрева зависит от температуры окружающего воздуха и регулируется путём квантования включённого времени обогрева, согласно расчётной величине в процентах. За единицу времени берётся 1 час. Вычисление текущего процента требуемой мощности осуществляется по температурно-мощностной кривой, граничные условия которой задаются пользователем.

Кроме того, контроллер осуществляет дополнительный независимый контроль за температурой трубы с целью предотвращения выхода температуры за установленный диапазон.

• управления 4-мя независимыми каналами;
• высокочувствительные датчики температуры, удалённость до 100 м / 1 км;
• помехозащищённость температурных измерений и высокая точность данных при удалении датчиков до 1 км;
• отображение температур по 4-м каналам одновременно;
• наличие интерфейсов связи RS485, MOD_BUS/RTU для АСУТП;
• энергонезависимая память.

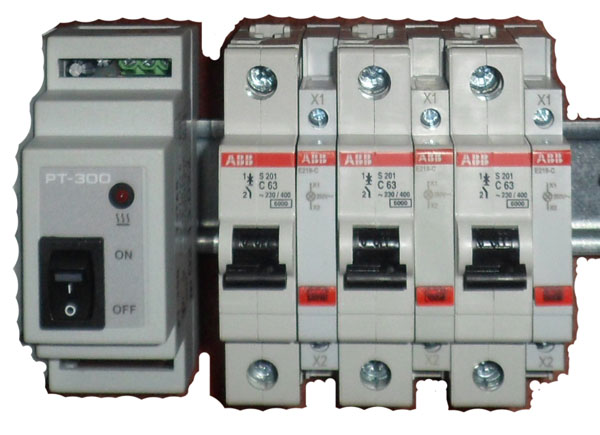

РТ-300

Контроллер РТ-300 устанавливается в шкафу управления, предназначенном для систем обогрева трубопроводов с поддержанием фиксированной температуры:

• +2. +5 °C;
• +40. +45 °C;
• +60. +65 °C;
• по заказу может быть задан диапазон в пределах от −55 до +125°C.

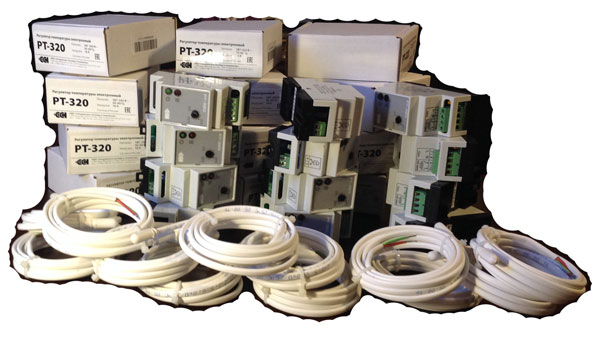

РТ-320

Регулятор РТ-320 управляет такими нагревательными системами, как тёплые полы и обогрев грядок в теплицах и парниках. Температурный диапазон +5. +45°C.

Devireg D330 (Devi, Дания)

Devireg D330 выпускается в 4-х вариантах на различные температурные режимы:

1. от -10 °C до +10 °C (в маркировке ШУ-330Д1);
2. от +5 °C до +45 °C (в маркировке ШУ-330Д2);
3. от +15 °C до +30 °C (в маркировке ШУ-330Д3);
4. от +30 °C до +90 °C (в маркировке ШУ-330Д4);
5. от +60 °C до +160 °C (в маркировке ШУ-330Д5).

Регулятор Devireg D330 (от -10 °C до +10 °C) имеет такие дополнительные возможности:

• регулировка нижней границы t°C;
• можно подключить ночное понижение (5 °C) через дополнительное. реле времени.

Devireg D316 (Devi, Дания)

ШУ с регулятором Devireg D316 применяются для обогрева уличных площадок, кровель, трубопроводов, для тёплые полы, в системах обогрева в морозильных камерах против вспучивания пола, для обогрева грунта в теплицах, газонов на стадионах и т.п.

Дополнительные возможности регулятора: регулировка верхней и нижней границ t°C, можно принудительно отключить нижнюю границу t°C, можно подключить ночное понижение (0. 8 °C) через доп. реле времени, регулируемый гистерезис.

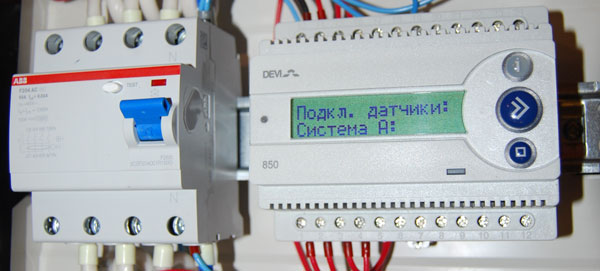

Devireg D850 (Devi, Дания)

Devireg D850 — это интеллектуальное управление системами обогрева открытых уличных площадок и желобов и водостоков на кровлях зданий.

Главное преимущество этого контроллера — включение системы на обогрев только во время выпадения осадков, — снега и ледяного дождя. В сухую погоду система обогрева будет находиться в режиме ожидания сигнала появления осадков от датчика Кровли или от датчика Грунта. Оба этих датчика передают также информацию о температуре воздуха или поверхности.

Ещё одна полезная функция — управление двумя зонами обогрева с возможностью установки приоритета для одной из них. Это может быть полезно, например, там, где ограниченное энергоснабжение, и в первую очередь требуется прогреть, скажем, главный вход в здание, а обогрев бокового входа для экономии электричества можно отложить на некоторое время. Или обогрев кровли разделен на зоны — северную и южную. Северная зона будет в приоритете, т. к. более подвержена влиянию осадков.

• К одному Devireg D850 можно подключить до 4-х датчиков Кровли / Грунта (3-й и 4-й подключаются ко второму блоку питания).
• Настройка температуры, при которой начнётся плавление снега и льда.
• Настройка базовой температуры поверхности, которая будет поддерживаться постоянно вне зависимости от осадков.
• Чувствительность датчиков по влажности.
• Настройка времени постпрогрева, — остаточного времени работы системы после высыхания датчика.
• При неисправности датчика или при засоре в трубе высветится аварийная сигнализация. Её можно отключить.
• Можно переименовать системы и датчики.

ETI-1221 OJ Electronics

Простой регулятор ETI-1221 работает по датчику температуры в диапазоне +10. +110 °C.

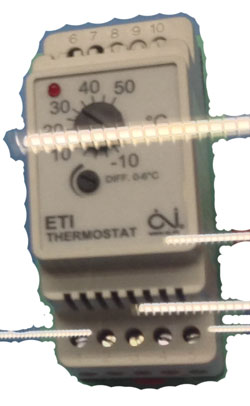

ETI-1551-RU

ШУ на регуляторе ETI-1551 управляется термодатчиком в температурном диапазоне от −10 °C до +50 °C.

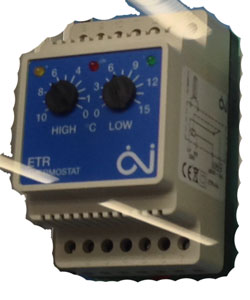

ETR/F-1447A

Температурный диапазон в регуляторе ETR/F-1447A поддерживается термодатчиком в пределах от −10 °C до +10 °C.

ETR2-1550

Терморегулятор ETR2-1550 управляет системой обогрева по двум датчикам — температуры и влажности. Температурный диапазон от −10 °C до +10 °C, и при вхождении уличной температуры в этот диапазон регулятор начинает реагировать на присутствие влаги на датчике осадков, и при её наличии — включает нагрев.

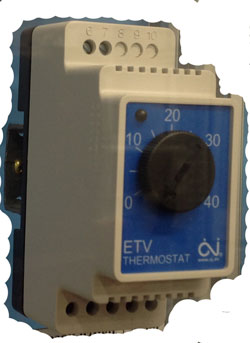

ETV-1991

Регулятор ETV-1991 настраивается на пределы температуры в диапазоне от 0 °C до +40 °C.

ETN4-1999

• диапазон температур от −19,5 °C до +70 °C;
• возможность подключения «ночного понижения» в пределах 1. 100% от −19,5 °C до +30 °C;
• режим предотвращения замерзания;
• ж.к. дисплей с подсветкой;
• подключение до 2-х датчиков температуры;
• возможность настройки ограничения максимальной температуры;
• расширенный дифференциал температур до 6 °C;
• защита от замерзания в пределах от 0 °C до +10 °C, 1. 100%
• ШИМ — широтно-импульсная модуляция / пропорциональное итегрирование или ВКЛ/ВЫКЛ.

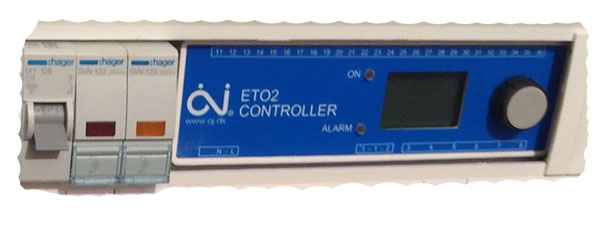

ETO2-4550-RU28

Миниметеостанция ETO2-4550-RU28 с температурными пределами −20 °C до +5 °C, регистрирует температуру и влажность (датчик кровли или грунта). Кроме управления системой по наличию влаги, к регулятороу также возможно подключение водяного обогрева для управления краном-смесителем по дополнительным датчикам.

Автоматика

Используемая в шкафах управления автоматика может быть установлена:

• в жилых (бытовых) помещениях;
• на коммерческих и промышленных объектах, на производстве.

Возможные варианты сборок на автоматике таких производителей, как:

По запросу Заказчика ШУ может быть собран на автоматике других производителей:

Питающее напряжение

Напряжение питающей сети

• однофазное 220/230 В 50/60 Гц переменного тока;
• трёхфазное 380/400 В 50/60 Гц переменного тока.

По заказу возможна разработка и сборка шкафов управления на другие напряжения переменного и постоянного тока.

Корпус шкафа управления

Шкафы управления по выбору Заказчика собираются в корпусах:

• пластиковый IP41 встраиваемый (маркировка пв-IP41);
• пластиковый IP41 накладной (маркировка ПН-41);
• пластиковый IP65 накладной с прорезиненной дверцей для защиты от пыли в влаги (маркировка ПН-65);
• металлический IP31 встраиваемый (маркировка МВ-31);
• металлический IP31 накладной (маркировка МН-31);
• металлический IP54 накладной с прорезиненной дверцей для защиты от пыли в влаги (маркировка МН-54).

Комплектация

Шкаф управления комплектуется автоматическими выключателями для защиты от токов короткого замыкания, Устройством Защитного Отключения (УЗО) 30мА от поражения электрическим током и для автоматического контроля за состоянием изоляции (или дифавтоматом 30мА), терморегулятором (контроллером) управления, силовой аппаратурой и сигнальными индикаторами питания, ручного режима управления и включённой нагрузки.

В комплект документов к шкафу управления входят: пояснительная записка с описанием работы и рекомендациями по настройке, принципиальная схема, схема внешнего вида, бухгалтерские документы (счёт, накладная, счёт-фактура для юр. лиц), сертификаты.

Дополнительное оборудование для ШУ

По желанию Заказчика стандартный электрощит может быть дополнен следующим оборудованием:

• В ШУ на основе контроллеров РТ-200, РТМ-2000, Devireg D850 и ETO2-4550-RU28 можно установить дополнительные силовые реле для организации обогрева в дополнительных зонах. В базовой комплектации щиты собираются в однозонном варианте.
• В ШУ на основе Devireg D850 можно установить 2-й блок питания датчиков Грунта / Кровли. Это надо в случае подключения 3-х или 4-х датчиков.
• Устройство Плавного Пуска для подключения саморегулирующихся нагревательных кабелей с целью снижения стартовых токов, для уменьшения номиналов автоматов и экономии на сечении токоподводящих силовых проводов (доп-я маркировка в названии -УП).
• GSM-модуль в ШУ систем отопления, обогрева открытых площадок и тёплых полов для удаленного включения и отключения системы обогрева по SMS-команде (маркировка -СМС).
• Теплоизоляция и обогрев металлического корпуса ШУ для монтжа на улице (маркировка -ТО).
• Реле времени для «ночного понижения» или активизации / выключения системы.
• Приборы учета и контроля- счетчик электроэнергии (маркировка — СЧ), амперметр (маркировка — АМП), вольтметр (ВТМ).
• Индивидуальный ключ и замок для пластиковых корпусов (маркировка -ЗК).

Пример маркировки: ШУ-ИБ-3ф-63А-2000С-АБ-65пн-УП

• ШУ — Шкаф Управления.
• производство ООО «Интербизнес».
• ТПЛ — для целей отопления, нагрева.
• 3 — питание 3 фазы ( 3 × 220В ± 10. 15%) .
• 63 — 63А на фазу.
• 2000С — контроллер РТМ-2000 ССТ.
• А4.5 — автоматика ABB 4,5kA.
• ПН — корпус щита пластиковый навесной.
• 65 — пылевлагозащита корпуса шита IP65.
• УП — дополнительно установка Устройства Плавного Пуска для снижения пусковых токов саморегулирующихся кабелей.

Есть вопросы? Спрашивайте, ответим!

Сборка и доставка
шкафов управления обогревом
шкафов управления охлаждением

Создание сайта и написание статей Наумов-Готман С.В.
2005–2021 гг.

Источник
