Съемная опалубка для столбов фундамента

Столбчатый фундамент своими руками

Виды по глубине заложения

Морозное пучение – это та сила, которая при проектировании столбчатого фундамента берется в расчет в первую очередь.

Это очень опасное давление, которое при неправильной закладке может разорвать основу дома.

Поэтому большое количество вариантов сооружения зданий рассматривается с точки зрения воздействия на фундаментную конструкцию морозного пучения.

Основное правило проектирования гласит – фундамент должен закладываться ниже глубины промерзания грунта на 30 — 50 см. И если данный показатель равен, к примеру, 1,2 м, то соответственно глубина заложения будет равна 1,5 — 1,8 м.

Но часто легкая постройка не может оказать такого давления на стойки опор, чтобы сдержать силы морозного пучения. То есть, даже при закладке на большую глубину фундамент будет подвергать деформациям. Поэтому когда строится столбчатый фундамент своими руками, надо учитывать, что существует еще две позиции: мелкозаглубленный и поверхностный.

Незаглубленный

Незаглубленные столбчатый фундамент или поверхностный – это все те же стойки, только их глубина заложения не превышает 30 — 40 см. Часто их просто сооружают на поверхности грунта, предварительно сделав подушку и гидроизоляцию. Проектировщики относят эту разновидность к тем фундаментам, глубина заложения которых не превышает треть от уровня промерзания грунта. Из нашего примера: 120 : 3 = 40 см.

Устройство столбчатого фундамента данного типа относится к категории самых дешевых и быстровозводимых конструкций. Как показывает практика, для них обычно используют блочную модификацию с применением блоков, камней или кирпичей. Но так как высота столбов не очень большая, а значит, их несущая способность тоже невысокая, поэтому рекомендуется увеличить площадь сечения опор. Минимальный размер – 40 х 40 см.

Мелкозаглубленный

Мелкозаглубленный фундамент из своего названия говорит о том, что он заглубляется в грунт, но не на большую глубину. Во всяком случае, не ниже уровня его промерзания. Проектировщики глубину их заложения ведут из расчета 0,5 — 0,7 от глубины промерзания земли. Опять — таки из нашего примера: 120 х 0,5 = 60 см. Основное требование к данной конструкции – не касаться грунтовых вод.

С ростверком

Узел столбчатого фундамента – ростверк несет на себе одну единственную задачу – распределить нагрузку от дома на все столбы равномерно. Как уже было сказано выше, ростверк может быть сооружен из бетона, металла (швеллер или двутавр), дерева (брус сечением 150 х 200 или 200 х 200 мм) или быть бревном первого венца сруба.

Как подготовиться к работе

Сборный столбчатый фундамент включает в себя:

1. Подушку из песка, монолит из бетона М100, величиной до 10 см.
2. Бетонное основание под столбчатый фундамент, армированное по индивидуальным требованиям проекта.
3. Опалубку или ростверк.
4. Кирпичное или бетонное основание, выровненное по горизонту.

Но, прежде чем приступить к работе по обустройству, важно подготовить поверхность. Для этого, размеры по проекту выносят на плоскость

Несмотря на то, что у нас не монолит и даже не ленточный фундамент, основы строительства все равно остаются прежними. Это значит, что диагонали нашего основания, если оно прямоугольное, должны быть равны.

Отвечая на вопрос, как выкопать яму под столбчатый фундамент, стоит отметить два способа. Это, либо вручную, используя лопату, либо при помощи мотобура, используя насадку соответствующего диаметра. Перед бурением, нужно отбить центры всех отверстий, натянув нитки и на месте их пересечения, установив колышки.

Благодаря полученной информации, заливка столбчатого фундамента уже не покажется такой сложной. Главное правильно разметить, купить качественный бетон М200-М300, учесть промерзание грунта и выполнить работы по обустройству в соответствии с проектными требованиями. Только так вы получите фундамент, который обойдется дешевле, но по качеству будет ничуть не хуже ленточного.

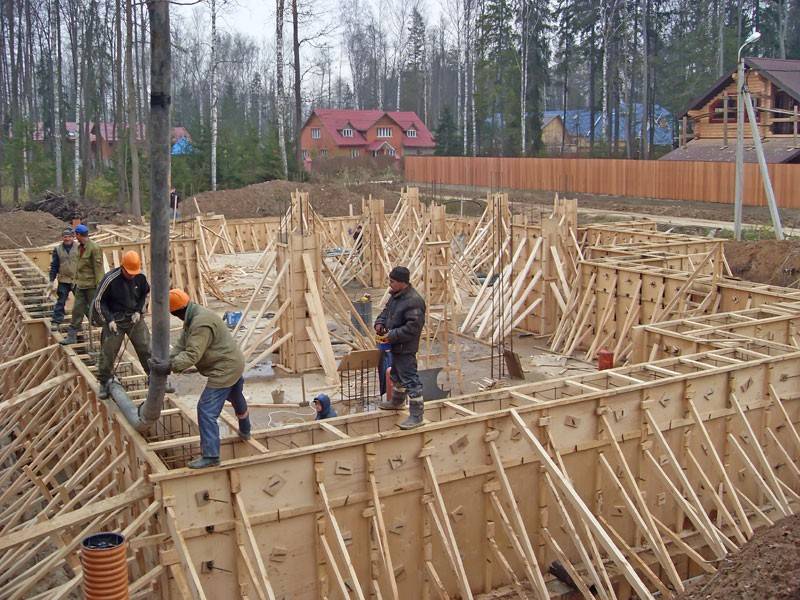

Опалубка для ленточных и столбчатых фундаментов

Существует много вариантов технологии сооружения конструкции. Одним из них является предлагаемая нами инструкция как сделать опалубку:

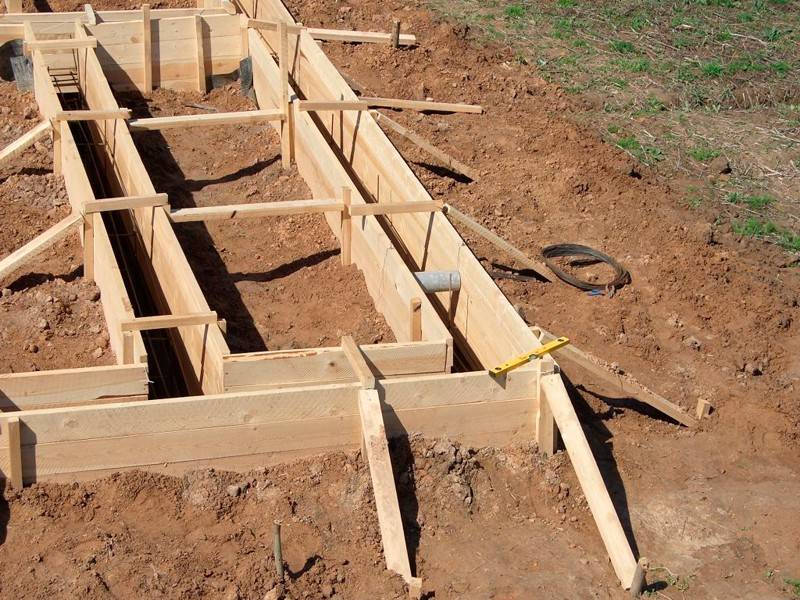

Сначала следует определить размеры траншеи. По ним и сколачиваются щиты, например из обрезных досок. В качестве вертикальных стоек применяются такие же доски или рейки. По длине щиты должны быть не более 3-4 м. Для крепления рекомендуется пользоваться гвоздями.

Щиты заводятся в котлован и устанавливаются подпорки с обеих сторон с шагом 50-70 мм. Нижнюю часть фиксируют колышками или распорками. Колышки вбиваются в траншее в угловых зонах. Между ними протягивается бечевка по большей высоте в сравнении с наземным участком фундамента.

В дно следует вбить колья под уровень. Вбивать можно и под отвес. При этом следует исключить риск горизонтального движения. Щиты ставятся в ряд и крепятся для временной фиксации к вертикально стоящим колышкам. Затем устанавливаются щиты второго ряда.

По требуемой ширине оба ряда щитов соединяются рейками в верхней части конструкции. Промежутки между рейками до 50 см. При более высокой надземной части фундамента (свыше 50 см) доски с шагом через две скрепляются проволокой, которую надо зафиксировать к поперечинам вертикального размещения.

Подпорки для щитов ставятся последовательно. Снизу они фиксируются колышками, а снизу – прибитым на щит деревянным упором. Чтобы обустроить вентиляционные продухи и отверстия в фундаменте, сверху конструкции опалубки вставляются обрезки труб из пластика.

После сооружения необходимо проверить конструкцию и внести исправления. В результате необходимо получить систему щитов, как это видно на фото опалубки для фундамента.

Особенности заливки

Если установлена щитовая опалубка, бетонный раствор рекомендуется подавать бетононасосом. Но так как арендовать специальную технику многим кажется дорогим удовольствием, то такие работы выполняются ручным способом. В опалубку из труб раствор придется подавать через специальную воронку, изготовленную из подручных листовых материалов.

Закладка бетона выполняется слоями, через каждые сорок – шестьдесят сантиметров выполняется уплотнение. Правильность проведения работ подтвердится появлением цементного молочка, быстрым закрытием следа от извлеченного наконечника воронки, отсутствием воздушных пузырей.

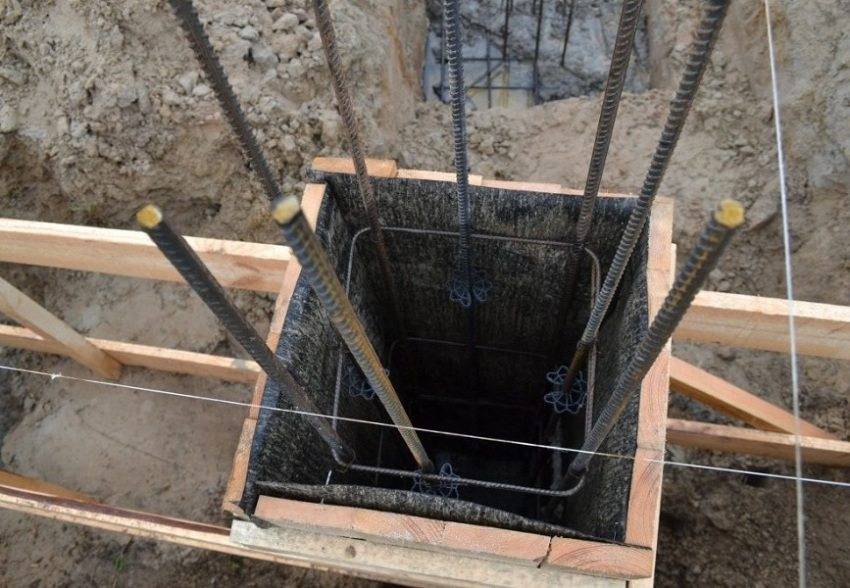

Технология изготовления опалубки из рубероида для столбчатого фундамента своими руками

Перед тем, как сделать опалубку для столбчатого фундамента своими руками, следует детально обсудить технологию с опытным архитектором и строителем. На каждом объекте есть свои особенности, которые накладывают ограничения на производство работ и вносят свои коррективы. Популярный вариант основания требует внимательного подхода к подготовительным работам.

Опалубка из рубероида для столбчатого фундамента имеет низкую себестоимость и при этом обеспечивает высокую надежность и прочность конструкции.

Перед тем, как приступать к работе, нужно точно определиться из чего сделать опалубку для столбчатого фундамента. Если принято решение использовать рубероид, то порядок выполнения работ следующий.

Подготовка материалов. На этом этапе необходимо выбрать прочный и целый лист рубероида. Длина должна быть около 2 метров, потому что примерно 25% рулона окажется под землей. После этого лист скручивают до диаметра 200 мм. При сматывании толщина должна равняться минимум 2 листам рубероида. Для крепления рулона используют проволоку.
Нижняя часть скрученного рубероида закрывается пакетом для изоляции. Таким образом рулон предохраняется от проникновения воды из котлована или ямы. Также пакет служит разделением между раствором и землей.
Если в возводимой конструкции предусмотрено расширение в нижней части ствола, то необходимо заготовить 4 арматуры, имеющие длину около 2,5 метров. Для правильного и точного армирования нижний край прута согнуть под прямым углом.
Для определения размера загиба края следует учитывать диаметр предполагаемого расширения. После этого каждый прут, который заготовлен соответствующим образом, сшивается в объединенный каркас для бетонирования. В этом случае необходимо использовать вязальные проволоки, потому что сварочные работы недопустимы. Прочность вязки должна быть умеренной, чтобы при установке каркаса в рубероид можно было подкорректировать его конфигурацию.
Полученный армированный каркас опускается в рубероидный рулон до самого дна, чтобы он уперся в основание. Бетонную смесь заливают в несколько стадий, чтобы получить оптимальный и прочный результат.
Сначала формируется пяточка опоры. Для этого в ствол сваи заливают небольшое количество бетона. Лить смесь нужно медленно, чтобы не повредить рубероид и не сместить расположение ствола опалубки.
После того, как первая стадия заливки завершена, нужно чуть приподнять рубероид. Таким образом, раствор заполнит основание колонны и создаст надежный упор для последующих работ.
Трубу рубероида опускают вниз. После этого армировочный каркас постепенно опускают на свое место и закрепляют

Важно достичь установленной глубины усадки арматуры в бетонную смесь.
Далее следует залить основание и выждать положенное время на застывание смеси. После этого можно переходить к следующему этапу строительства.

Важным параметром при создании столбчатого фундамента, является правильное соблюдение технологии. Особенности начинаются со стадии подготовки участка. Строителям необходимо сделать точную разбивку проектированного фундамента на участке застройки. После этого, в указанных точках выкапывают ямы необходимых габаритов.

На дне ямы устраивают утрамбованные подушки, имеющие мощность в 150 мм. Материалами служат щебень и гравий.

Рубероид часто применяют для гидроизоляции бетона. Собранная с его применением опалубка автоматически будет надежно защищена от влаги.

Сделанная по всем правилам опалубка для столбчатого фундамента своими руками способна гарантировать прочность конструкции и ее долговечность. При этом, строители сокращают финансовые затраты на строительство и ускоряют процесс возведения фундамента.

Столбчатый фундамент из рубероида может оказаться неожиданным решением, но на практике этот вариант выступает прекрасным решением для организации строительства. Съемная опалубка для столбчатого фундамента позволяет сократить расходы на возведение основания дома, при этом обеспечить прочность и долговечность конструкции.

Для чего нужна опалубка

Невозможно залить бетон без установки опалубки, если проводить работу самостоятельно, придется разобраться в вопросе. Решить, каких размеров должна быть, подготовить все, что надо. Конструкция имеет такие особенности:

1. Задает форму будущего основания. Делать ее, только если на руках есть проект со всеми размерами. Параметры зависят от типа почвы, на которой ставят здание, а также веса, чем тяжелее строение, тем прочнее должен быть фундамент.
2. Собирают из разных материалов. Частные застройщики применяют в основном дерево, но если под рукой есть прочная фанера, то можно использовать ее. Допускается ставить древесно-стружечные плиты, пластиковые щиты или металлические конструкции.
3. Может быть разборной или неразборной. В первом случае вначале надо соорудить конструкцию по заданным размерам, а после застывания бетона аккуратно убрать ее. Во втором используют специальные элементы из пенополистирола, которые придают форму, плюс обеспечивают утепление.
4. Рассчитана под большие нагрузки. Если собрать щиты из тонкой или непрочной доски, то под весом бетона поверхность вспучится или элементы просто сломаются, а раствор вытечет наружу. Поэтому берут только надежные пиломатериалы, плюс дополнительно усиливают раскосами и упорными элементами.
5. Не должна пропускать раствор на стыках. Из-за протечек ухудшается вид, а также снижается прочность бетона, так как он сохнет неравномерно. Если доски стыкуются неплотно, лучше застелить поверхность изнутри строительной полиэтиленовой пленкой.

Сделать конструкцию проще всего из доски толщиной от 25 мм и больше. Обычно на опалубку уходит около 20% средств, затраченных на фундамент, следует хорошо рассчитать, сколько пиломатериала нужно, чтобы снизить расходы. Укреплять получше, это не повредит, зато исключит проблемы при заливке.

Разновидности конструкции

В зависимости от особенностей конструктивного решения можно соорудить съемную и несъемную опалубку своими руками.

Конструкция первого вида разбирается после того, как бетон застыл и приобрел уровень прочности выше критической – от 50%. В дальнейшем она применяется для сооружения фундамента на новом участке. С учетом применяемых материалов, такие опалубки могут выдерживать до 4-8 заливок.

Опалубка несъемного вида представляет собой составную часть сооружаемого фундамента. Она не разбирается. В качестве материала могут применяться:

• блоки из экструдированного пенополистирола, соединяемые замками и шпильками из металла;
• бетонные блоки с пустотелой структурой;
• деревянные листы, если они не изымаются, например, при сооружении фундаментов мелкозаглубленного типа для бань.

Классификация по материалу

Как и любая основа под дом, столбчатый фундамент должен быть прочным и надежным. Поэтому для его сооружения используются строительные материалы, которые могут обеспечить необходимую прочность и надежность. К таким относятся бетон, бетонные блоки, кирпичи, камень, металл и некоторые сорта древесины, которые используются в виде бревен или бруса, установленных вертикально.

Выбор материала на самом деле ответственный момент, от которого зависит качество конечного результата. И если стоит задача – построить столбчатый фундамент своими руками, то надо правильно выбрать материал для его возведения. К примеру, считается, что монолитные конструкции лучше возводить на водо ненасыщенных грунтах, а блочные сборные на сырых.

Монолитные железобетонные столбы

Это самая прочная и надежная конструкция. У такого фундамента под столбы высокая прочность на растяжение и сжатие. Конечно, если учесть правильно проведенное армирование.

При этом если грамотно распределить стойки по всему периметру дома, учитывая необходимое сечение опор, то на таком фундаменте можно возводить многоэтажные строения.

Добавим, что фундамент столбчатый железобетонный сооружается в тех случаях, когда необходимо залить его на достаточную глубину, и чаще ниже уровня промерзания грунта. Он прекрасно выдерживает пучение почвы, но боится соприкосновения с грунтовыми водами. Поэтому надо позаботиться о гидроизоляции опор.

Асбестоцементные столбы

Трубы из асбестоцемента для сооружения столбов для фундамента используются не часто.

Несущая способность у них не высокая, но она и не требуется, потому что трубы в конструкции фундамента выполняют функции опалубки.

Для легких сооружения рекомендуется использовать трубы диаметром до 150 мм. Для тяжелых построек не меньше 250 мм.

Столбы из пластиковых труб

Здесь та же ситуация, что и с асбоцементными. То есть, пластиковые трубы выступают в роли опалубки. Они не подвергаются коррозии, не разрушаются под действием воды, поэтому для них не нужна гидроизоляция. Единственное – это надо правильно опоры залить под фундамент. А именно: установить в них армирующий каркас и залить бетонный раствор.

Из кирпичей или блоков

До сих пор кирпичные столбы стоят под огромными зданиями, и стоять, как видно, будут еще не одно столетие.

Потому что отношению к выбору кирпичей в те давние времена было серьезным. Обязательно использовался жженный кирпич высочайшего качества. Поэтому, сооружая дом на столбчатом фундаменте, надо учитывать это требование.

Что касается блочных столбов, то по прочности они не уступят кирпичным, конечно, в зависимости от материала, из которого блоки изготавливаются. Предпочтение лучше отдать бетонным блокам, шлакоблок в этом плане не может нести большие нагрузки, хотя их используют под легкие постройки типа веранда, баня и так далее.

К блочным конструкциям можно отнести столбы, возведенные из камня. Неплохой вариант, достаточно прочный, но подвиги грунта такие опоры выдержать не могут. Поэтому, когда строится дом на склоне, то от каменных стоек лучше отказаться. Как замена им – фундаменты из бутобетона. Это когда в подготовленную опалубку засыпаются камни, а затем их заливают бетонным раствором.

Деревянные столбы

Такой столбчатый фундамент, как и кирпичный, используется в России давно.

Сегодня он не так востребован, но, к примеру, под бани, установленные у реки или озера, они встречаются часто.

Надо отдать должное правильному выбору древесины. Чем она прочнее, тем дольше срок эксплуатации столбов. При этом необходимо очень тщательно провести защитные мероприятия.

1. Обработка всего столба антисептическими составами.
2. Обработка углубленной в грунт части битумными мастиками с приклеиванием слоя или двух рубероида.

Все это сделать самому – не проблема. Главное – не только сделать защиту, но и установить под столбы деревянные опоры. Они делаются из доски толщиною не меньше 50 мм и шириною по всей площади в два раза больше, чем сечение столба. Опорные доски также надо защитить от влаги и негативного действия грунта.

В основном используют деревянные стойки под легкие сооружения, хотя еще лет сто тому назад на них строили боярские хоромы в несколько этажей.

Важные замечания

Делать работу следует надежно, экономить на прочности нельзя, так как если опалубку проломит или деформирует, придется провести много дополнительной работы. А иногда необходимо заливать фундамент заново. Помнить простые рекомендации:

1. Если размеры большие, ставить конструкцию по частям. Ограничить по длине, в этом случае торцы закрываются, но с обеих сторон должны торчать прутья арматурного пояса не меньше, чем на 50 см, чтобы после заливки новой части конструкция прочно соединилась. Если основание высокое, заливают слоями, переставляя опалубку все выше.
2. Укреплять как можно лучше. Если доски или фанера начали выгибаться, лопатой сдвинуть раствор, быстро продавить поверхность на место и поставить пару раскосов. Иногда на другой день обнаруживается, что несущая часть сдвинулась, трогать в этом случае ее нельзя, только после снятия элементов выравнивать поверхность перфоратором или бензорезом.
3. Если одна сторона упала, то работу придется переделать заново. Вначале залить остальную часть, а эту оставить, потом сделать надежно.

Чтобы проще отделить щиты после высыхания бетона необязательно закрывать поверхность пленкой. Обычная покраска тоже упростит снятие, нанести ее в 2-3 слоя, чтобы пропитать дерево.

Сделать опалубку для фундамента своими руками можно из разных материалов, вначале подобрать оптимальный вариант для возведения, потом разобраться в особенностях каждого из них. Собирать частями, соединять гвоздями или саморезами, выставлять по уровню, закреплять перемычками, раскосами, а также резьбовыми шпильками.

Разновидности столбчатого фундамента

Главный принцип, по которому выбирается столбчатый фундамент, это малый вес строительного объекта. Поэтому, на столбчатой основе чаще размещают дома из дерева, бани, беседки, строения из СИП панелей. В зависимости от бюджета застройщика, от нагружаемой способности основания, от типа почвы, общих предпочтений и эстетики, столбчатый фундамент делится на следующие типы:

1. Бетонные, армированные столбы. Этот вариант наиболее распространен. Он требует использования опалубки, чтобы поднять будущий дом на нужную высоту. Образуемый монолит обладает высокой прочностью, устойчив к пучению грунта и позволяет выдерживать нагрузки даже двухэтажных домов из дерева.
2. Кирпично-монолитный вариант. Такая разновидность используется давно, что доказывает долговечность выбранного основания. Столбчатый фундамент, размеры которого должны соответствовать проектной документации, представляет собой монолитную основу, залитую бетоном М200-М300 по уровень земли. Далее основание выкладывают из красного рядового кирпича, выравнивая плоскость для будущего дома. Кирпич нередко меняют на блок. С ним удобнее и быстрее работать.
3. Основание в виде свай. В качестве опорных точек здесь выступают сваи из металла, которые ввинчиваются в грунт. Глубина столбчатого фундамента может быть разной, поскольку сваи можно состыковать.

Выбирая асбестовую трубу в качестве опалубки, следите за ее диаметром. Например, диаметр 150 мм подойдет для беседок и хозяйственных вагончиков. Вариант 250 — 400 мм подойдет для одноэтажных домов.

Процесс строительства столбчато-ленточного фундамента

Данный процесс состоит из двух основных этапов:

Создание опорной конструкции из столбов.

Первым делом нужно правильно выбрать глубину фундамента. Это нужно делать, беря в расчет структуру грунта, степень промерзания земли и глубину пролегания грунтовых вод. По мере погружения фундамент разделяют на два типа: мелкозаглубленный и заглубленный. Заглубленный столбчато-ленточный фундамент погружают приблизительно на полметра ниже уровня замерзания грунта.

Нужно обратить внимание на то, что столбы нужно устанавливать на расстоянии от одного до двух метров друг от друга. Большее расстояние может привести к тому, что конструкция получиться не очень прочной

Установку опор фундамента нужно начать с подготовительного этапа, который заключается в подготовке места под строительство. Первым делом удаляем лишний слой почвы, делая участок ровным. Если почва в месте возведения постройки глинистая, то нужно удалить большую ее часть и засыпать участок песком.

Затем выполняем разметку нашего места для строительства. Для этого надо воспользоваться специальной нитью, используемой в строительстве. Натянем ее в виде двух непересекающихся полос, расстояние между которыми равно толщине нашего ленточного фундамента.

Не забываем следить за углом пересечения нитей, он должен равняться 90⁰. Также нельзя забывать обозначать места пересечения поверхностей стен и углы здания.

Следующим этапом выкапываем траншеи в местах залегания ленточной конструкции нашего фундамента. Глубина траншей должна равняться приблизительно 40 см, а ширину нужно делать таким образом, чтобы осталось еще около 10 см на размещение опалубки.

Далее бурим отверстия ручным буром в местах размещения опорных конструкций. Предварительно засыпаем скважины 8-10 см речного песка.

Для установки столбов используем бетонную смесь, но не забываем и о создании гидроизоляционного слоя. Для него с помощью скрученного в пару слоев рубероида делаем трубу. Соединяем ее скотчем и вставляем данную конструкцию в землю до упора.

Перед тем как сделать столбчато-ленточный фундамент необходимо позаботиться о создании каркаса из арматуры и проволоки, а затем вставить его в пробуренное отверстие так, чтобы арматура выступала наружу приблизительно на 15-20 см.

Далее приступим к заливанию полученной опоры бетоном. Для начала зальем в скважину слой бетонной смеси толщиной около 20 см. Потом приподнимем трубу из рубероида, чтобы дать смеси сформировать подошву. Следующим шагом заливаем скважину полностью и оставляем бетон сохнуть.

Создание ленточной части фундамента.

В первую очередь снова вяжем армирующий каркас. Затем свариваем его и присоединяем к арматуре, торчащей из залитых бетоном столбов.

Завершив все выше описываемые этапы строительства столбчато-ленточного фундамента, займемся монтажом опалубки, которая является частью ленточного фундамента. Для этого возьмем несколько досок, ширина которых составляет 10 см, и собьем из них опалубку. Потом настелем вовнутрь опалубки гидроизоляцию, которой может служить полиэтиленовая пленка.

После проведения данных манипуляций зальем опалубку бетоном. Можно делать это вручную, а можно воспользоваться специальной машиной-миксером. Снять опалубку можно будет через три недели, когда бетон станет прочным.

После того как бетон затвердеет, нужно нанести на фундамент обмазочный слой гидроизоляции. Обрабатывать нужно боковые части ленточной конструкции. Для этой цели можно применять разогретый битум. Лучше всего проделать данную процедуру пару раз.

Песок, насыпаемый под ленточный элемент, лучше удалить, так как иначе строение будет стоять на незаглубленной конструкции. В результате этого должна получиться траншея глубиной около двух сантиметров. После заливки бетона, смесь, которая попала в эту траншею, создаст выступ, который поможет надежно зафиксировать конструкцию.

Столбчатый фундамент – особенности и разновидности

Опалубка столбчатого фундамента определяется конкретным типом основания, потому что опоры могут возводиться различными способами:

Разновидность столбчатого фундамента

Деревянный столбчатый фундамент. Этот тип конструкции является устаревшим способом, хотя сейчас часто применяется для возведения временных и хозяйственно-бытовых сооружений. Имеет малый срок эксплуатации и сниженную прочность, также подвержен разрушению под воздействием внешних факторов.
Кирпичный тип. Здесь применяется кирпич, который прошел термическую обработку. Диаметр сечения устанавливаемых столбов должен быть не менее 400 мм.
Бетонные сваи с армированием. В данном типе основания диаметр свай может широко изменяться. Прост и доступен в производстве

Важной составляющей является выбор материала и типа опалубки. К примеру, можно использовать несколько слоев плотного рубероида, которые обвязываются проволокой, а полость внутри укрепляется арматурой.
Металлическая (или асбестовая) труба

Этот тип фундамента использует несъемную опалубку, которая бетонируется и закрепляется на все время эксплуатации здания.

Монтаж изготовленной опалубки на участке строительства осуществляется в соответствии с проектом. Ее устанавливают в ключевых местах будущего здания или сооружения – углы дома, соединения перегородок. Для дополнительного укрепления между узлами устанавливают вспомогательные опоры. Расстояние между столбами не должно быть больше 2 метров. При проектировании расположения столбов фундамента учитывается множество показателей, таких как свойства грунтов, нагрузка, создаваемая домом и прочее. Поэтому при выносе в натуру и возведении столбов нельзя отступать от проекта, чтобы не снижать надежность фундамента.

Особенности возведения столбчатого фундамента

Диаметр возводимого столба может быть различным, но наиболее популярным является 200 мм. Такой диаметр позволяет гарантировать прочность конструкции при минимальных затратах.

Важный параметр при возведении столбчатого фундамента – отметка глубины, на которую должна выйти опора. Для выявления данной величины существует 2 способа:

Если почва расположена к пучению, то необходимо выходить ниже глубины промерзания грунта.
Если грунт нестабильный, то важно дойти до несущего грунта.

Каков базовый вариант столбчатого фундамента

Как и любая другая технология, столбы для фундамента имеют базовую последовательность при обустройстве, от которой отталкиваются при строительстве. Эта последовательность выполняемых работ условно делится на этапы:

1. Оборудование углублений в грунте, что зависит от проектной прочности, глубины промерзания и типа грунта.
2. Обустройство подушки. Желательно залить 10 см бетона под подушку. Нет такой возможности, тогда засыпьте песок на 10-20 см глубины отверстия, что позволит создать дренаж, отталкивающий воду. Именно благодаря подушке, столбчатый фундамент, технология которого активно используется в последние 10 лет, устойчив к пучению грунта.
3. Обустройство опалубки. Этот вариант считается наиболее затратным по времени в начале работы. На этом этапе собираются щиты из досок, геометрия которых должна быть близка к прямоугольнику. Это позволить залить прочные и эстетичные столбы. Строительство столбчатого фундамента предполагает выравнивание общей плоскости дома по шнурке и уровню.
4. Армирование. Каждый столб нужно армировать. Для этого сваривают каркас из арматуры по индивидуальным размерам, в 4 или 6 прутов. Его опускают на дно.

Если работают без опалубки, предполагая выводить столбы из кирпича, то между первым рядом и основой, обязательно кладут гидроизоляцию, чтобы столбы не впитывали влагу и не разрушались.

Виды конструкций

Применяют один из двух типов опалубки: съемная или несъемная. Каждый со своими плюсами, стоит разобрать их и решить, какой вариант поставить. Иногда можно комбинировать разные виды, но это очень сильно усложняет проект, проще подобрать один.

Съемные варианты

Собирают на месте проведения работы, иногда ставят готовые элементы, если надо делать конструкции не в одном, а в нескольких местах. Используют даже старые доски, если они еще прочные и могут выдержать давление бетона изнутри. Помнить главные особенности:

1. Конструкцию легко собрать, а потом разобрать после застывания бетона. Для нее используют или готовые доски, или подручные варианты, старые пиломатериалы, куски фанеры, ДСП. Приспособить разные остатки, если прочность позволяет.
2. Сооружать из готовых элементов удобно потому, что потом намного проще разобрать опалубку для ленточного фундамента. Если просто сбивать доски, то при демонтаже их легко испортить.
3. Если приспособить то, что есть под рукой, экономия будет значительной. При покупке пиломатериалов затраты получатся выше, но если ставить их бережно, защитить поверхность строительной пленкой, то можно будет использовать их для других целей.
4. Надо хорошо укреплять доски, тогда их не выгнет под массой раствора. Для этого проще всего усиливать элементы дополнительными поперечинами, а также ставить раскосы, упирая их в землю.
5. Проводить работы возможно даже в зимнее время. Надо включать специальные системы подогрева, чтобы влага в материале не замерзла до его затвердевания. Есть даже готовые опалубки для монолитного строительства и фундамента со встроенными прогревающими элементами.
6. После заливки раствора выдержать конструкцию не меньше 4 недель. Такой срок нужен для набора прочности, при которой продолжают работы дальше. Раньше начинать кладку стен нельзя.

Совет!Во многих городах съемную опалубку можно взять напрокат. Стоит это недорого, зато работа займет не больше дня, а поверхность бетона получится идеально ровной.

При сооружении уделить особое внимание точной разбивке участка, выведению уровня. Обязательно перемерять стороны, диагонали, чтобы не залить кривой фундамент, потом переделать работу, при этом обеспечив прочность, будет очень сложно

Несъемная опалубка

Используют чаще всего на строениях, которые полностью делают из пустотелых элементов. Но можно соорудить только фундамент с помощью готовых блоков. Их делают из бетона либо из полистирола. Главные особенности такие:

1. Тут не надо выжидать 4 недели, как при использовании съемного варианта. Продолжать стройку допускается через несколько дней.
2. Конструкция сразу получается утепленной. Это касается использования блоков из пенопласта или экструдированного пенополистирола. Кроме хороших показателей удержания тепла основание приобретает хорошие звуко и теплоизоляционные показатели.
3. Сделать фундамент можно очень быстро. Но подготовка займет больше времени, так как придется готовить основание, выставлять элементы, контролировать правильное положение.
4. За счет арматуры конструкцию несложно усилить. Армирование повысит показатели прочности в разы, сделать его легко, прутья просто вставляют во внутренние полости.

Красивые беседки для дачи: как сделать своими руками, фото лучших идей дизайна

Этот вариант обойдется дороже, зато фундамент будут сразу утеплен с обеих сторон. Поверхности получатся ровными, что упростит отделочные работы. Заливать такие основания зимой нельзя, поэтому проводить работы только при плюсовой температуре.

Инструкция по строительству буронабивного свайного фундамента с уширением

Разметка участка

1. Устанавливаем обноску для натягивания бечевки, по которой будем отмечать расположение столбов (свай). Вместо обноски можно просто использовать колышки либо арматуру, прочно закрепленную в почве. Предварительно перед размещением обноски у нас должен быть составлен проект по кол-ву и расположению столбов.

Натягиваем бечевку (шнур, толстую нить либо любой аналог) для разметки расположения будущих свай. Места пересечения бечевки будут являться центрами скважин. В нашем примере расстояние между центрами столбов сделаем 2м. При условии, что диаметр буронабивной сваи у нас 25 см, следовательно, расстояние между сваями получится 1,75м.

2. Намечаем центры будущих скважин. Для данной задачи будем использовать отвес, который будет опускать с мест пересечения бечевки.

3. Вбиваем колышек точно по отвесу. Вместо колышка можно использовать все что угодно, главное чтобы надежно держалось в земле и было заметно, чтобы случайно не сбить.

В итоге получаем размеченный участок под будущие столбы. Обноску убираем, чтобы она нам не мешала. Остаются только колышки.

Более подробную инструкцию по разметке фундамента можно прочитать в статье: Разметка под фундамент. Правила построения прямоугольного фундамента. Для столбчатого фундамента: Разметка под столбчатый фундамент с ростверком.

Нюансы устройства опалубки для разных видов фундамента

В малоэтажном частном строительстве ленточное основание – наиболее часто встречающийся вариант. Однако он не единственный. Применяются также плитные фундаменты и столбчатые.

Опалубка для столбчатого фундамента

В этом случае помимо общей траншеи, выкапываются глубокие ямы для столбчатых опор. Они располагаются по периметру будущего здания так, чтобы под каждым углом или пересечение стен находилась опора.

Сама опалубка выполняется также из досок, фанеры или других листовых материалов по описанной выше технологии. Отличие – расположение ограничивающих элементов в виде вертикально расположенной четырехгранной призмы (столба прямоугольного или квадратного сечения) или цилиндра. Заливка производится сверху. Армирование столбчатого фундамента идет отдельно для каждой опоры с последующей обвязкой.

При этом столб имеет либо одинаковое по всей высоте сечение, либо увеличенную нижнюю ступень.

Обязательна отсыпка подушки под опоры фундамента, нижняя ступень может заливаться без опалубки, в грунт, но при этом армироваться. Для верхней части опоры монтируется опалубка, арматура верхней и нижней частей связывается. Простые по форме, имеющие ограниченную нагрузку, опоры могут бетонироваться без армирования.

Если поверх столбчатого фундамента планируется устраивать монолитный ростверк, для него опалубка выполняется отдельно, в виде короба.

Опалубка для плиты фундамента

Основное отличие этого вида ограничителей заключается в одностороннем расположении: щиты очерчивают форму будущей плиты по наружным сторонам.

Важно: при устройстве такого типа опалубки следует более внимательно относиться к расчету прочности конструкции, поскольку нагрузка на щитовые ограничители возрастает пропорционально размеру плиты.

Пенопластовые блоки в качестве несъемной опалубки для плитных фундаментов не используется. Если необходимо сделать ограничители несъемными и одновременно использовать их для утепления основания, применяют плоские листы пенопласта или полистирола.

Источник
