Схема утепленного ленточного фундамента

Зачем и как утеплять ленточный фундамент

Теплоизоляция фундамента жилого дома — важное мероприятие, при возведении новой постройки или ремонте старого здания. Способ теплоизоляции зависит от конструкции основания и характеристик грунта.

Зачем утеплять фундамент

Железобетон очень теплопроводный материал. Пропитываясь влагой осенью, зимой бетон промерзает и постепенно разрушается от циклов заморозки и оттаивания. Через бетонное основание также происходит теплообмен с окружающей средой снаружи жилого здания, что приводит к значительным теплопотерям (до 20%). Дополнительная функция теплоизоляции — предотвращение морозного пучения, но для этого нужно утеплять не только фундамент, но и отмостку (актуально для мелкозаглубленных фундаментов).

Теплопотери через фундамент. Снято с помощью тепловизора.

Для теплоизоляции применяют разные материалы: пенопласт, либо более современные – экструдированный пенополистирол и пенополиуретан.

Цели утепления еще раз кратко:

1. Защита фундамента от разрушения, вследствие промерзания;
2. Минимизация теплопотерь (снижает расходы на отопление, частично решает проблему сырости и плесени в подвале, создаются более комфортные температурные условия в цокольном этаже);
3. Предотвращение морозного пучения (нет неравномерных деформаций).

Требования к теплоизоляционным материалам

Технические характеристики теплоизоляционных материалов должны соответствовать требованиям:

1. Максимально низкий коэффициент теплопроводности;
2. Невысокий коэффициент водопоглощения. В противном случае материал, впитывающий влагу, резко теряет свои теплоизолирующие свойства;
3. Достаточная устойчивость материала к нагрузкам на сжатие;
4. Устойчивость к агрессивным средам;
5. Продолжительный срок службы, сопоставимый со сроком эксплуатации самого строения.

Сразу приведем таблицу с характеристиками, рассматриваемых утеплителей, а далее рассмотрим их подробнее:

Коэффициент теплопроводности, Вт/(м×°К) 0,03-0,033 0,038-0,041 0,022-0,03 0,04-0,05 Срок службы Более 50 лет 15 30 Не ограничен Водопоглощение, % 0,5 % 4 2 1 Температурный диапазон эксплуатации -70 … +75 -100…+70 -160…+150 -200…+500 Прочность на сжатие, МПа 0,3 0,2 0,4 0,7-0,12

Материалы для теплоизоляции

Для утепления ленточных фундаментов применяют различные материалы. Часто встречаются в строительной практике:

Пенопласт

Пенопласт, производится по ГОСТ 15588-2014 «Плиты пенополистирольные. Технические условия» из вспененного полистирола. Поставляется в виде плит (листов) шириной 100 см длиной до 200 см. Чаще используется пенопласт марки ПСБ (пенополистирол суспензионный беспрессовый) толщиной 50 мм. ГОСТ 15588-2014 допускает его применение в диапазоне рабочих температур от -100 до +80 °С.

Коэффициент теплопроводности пенопласта равен 0,038-0,041 Вт/м*К (К-Кельвин).

При выборе толщины теплоизоляции из пенопласта для исходят из следующих критериев:

• Для регионов с зимней температурой 10-20 градусов мороза толщина слоя пенопласта должна составлять не менее 50 мм;
• Для зимы с температурой минус 20-30 градусов – не менее 100 мм;
• При минус 30-45 градусов – не менее 150 мм.

Утепление фундамента снаружи заключается в теплоизоляции его внешней части и цоколя.

Пенопласт наносится поверх гидроизоляции, в качестве которой выступают битум, рубероид или другие гидроизолирующие материалы. Чаще всего пенопласт приклеивается на битумную мастику специальными клеевыми составами.

При укладке листов пенопласта в несколько слоев не допускается совпадение швов между листами внутреннего и внешнего слоев. Внешняя плита материала должна как минимум на 10 см сдвигаться относительно стыковочного шва между соседними нижними плитами, чтобы гарантированно избежать возникновения «мостиков холода». Перекрытые стыки повышают эффективность теплоизолирующего барьера.

Механическое крепление пенопласта, как и других утеплителей, дюбелями не рекомендуется, поскольку резко повысится вероятность протечек и разрушения гидроизоляции, для этого есть специальные самоклеящиеся крепления:

Экструдированный пенополистирол

Экструдированный (или экструзионный) пенополистирол (ЭППС), отличается от традиционного пенопласта технологией производства, использующей экструзионные процессы. Структурно ЭППС отличается от ПСБ более прочными молекулярными связями, обеспечивающими высокие прочностные характеристики. На российском рынке популярен ЭППС фирм Пеноплекс и Технониколь. Этот материал является оптимальным по критерию качество/стоимость, применительно к теплоизоляции подземных конструкций. Срок службы оценивается в 50 лет. Благодаря наличию пазов на плитах упрощается монтаж теплоизоляции с одновременным уплотнением крепления листов между собой.

Коэффициент теплопроводности: 0,03-0,033 Вт/мК, что немного лучше, чем у пенопласта. Соответственно, толщина теплоизолирующего слоя ЭППС практически такая же, как для пенопласта. Процесс утепления идентичен монтажу пенопласта.

Пенополиуретан

Распыляя снаружи фундамента слой ППУ толщиной в пределах 50 мм, добиваются полного заполнения всех неровностей, швов и углублений ленточного фундамента. Технология нанесения утепляющего слоя на поверхности появилась сравнительно недавно и требует применения специального оборудования.Коэффициент теплопроводности ППУ составляет 0,023-0,03 Вт/мК.

Пеностекло

Пеностекло хороший вариант для утепления фундамента, но стоит в три раза дороже ЭППС, поэтому оставим его как вариант на перспективу удешевления технологии.

Керамзит

Керамзит обладает пористой структурой, препятствующей проникновению холодного воздуха. Керамзит необходимо использовать только вместе с гидроизоляцией, чтобы обеспечить оптимальное соотношение теплового баланса в здании. У такого способа только один плюс — это маленькая цена. Минусов же полно, но самый весомый — это то, что керамзит со временем набирает влагу и перестает работать как утеплитель. Да и в сухом виде его теплоизолирующие свойства не блещут — коэффициент теплопроводности 0,1 Вт/мК.

Наиболее подходящим утеплителем из представленных выше, является экструдированный пенополистирол. Т.к. его свойства на сегодняшний день наиболее полно отвечают требованиям, предъявляемым к утеплителям основания здания.

Схема утепления ленточного фундамента

Унифицированной методики утепления фундаментов жилых домов разработать невозможно в силу различий режимов эксплуатации зданий, особенностей грунтов и конструкций зданий. На практике используются различные схемы теплоизоляции ленточных фундаментов, среди которых наиболее популярно:

• Вертикальное утепление фундамента призвано максимально воспрепятствовать тепловым потерям из дома в окружающую среду и охлаждению жилища;
• Утепление отмостки (горизонтальное утепление) ленточного основания противодействует распространению деформаций грунта вокруг дома, когда вспучивание заледеневшего грунта выталкивает дом из почвы, провоцируя разрушение строительной конструкции (Особенно актуально для мелкозаглубленного фундамента).

Схема утепления отмостки и фундамента (вместо пенопласта лучше использовать экструдированный пенополистирол).

Типичные ошибки при утеплении

Ошибки, допущенные при утеплении основания жилого дома, рано или поздно приведут не только к перерасходам средств на отопление жилья, но и к катастрофическим последствиям для всей строительной конструкции – растрескиванию стен либо проседанию строения (правда это рано или поздно может наступить и через 100 лет). Самыми распространенными ошибками являются:

• Неправильно подобранные тип и размеры утеплителя;
• Ненадлежащее хранение теплоизолирующих материалов, приводящее к потере их рабочих свойств. Например, пенопласт при длительном хранении его на солнце распадается;
• Несоблюдение технологических регламентов при установке утепления;
• Небрежная сборка элементов теплоизоляции, несоблюдение требуемых допусков при раскрое плит пенопласта или пенополистирола.

Актуальность утепления фундамента жилого дома требует внимательного отношения к этой проблеме. Необходимо монтировать теплоизоляцию фундамента сразу на этапе капитального строительства, а не в период последующих профилактических или ремонтных работ. Проще избежать ошибок в процессе строительства, чем заниматься их исправлением через несколько лет.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Источник

Пошаговая инструкция по монтажу мелкозаглубленного ленточного фундамента своими руками

Зачем утеплять фундамент МЗЛФ

Наружный слой теплоизолятора на фундаментной ленте решает несколько задач:

• удерживает геотермальное тепло недр – грунт под зданием не промерзает, силы морозного пучения возникнуть не могут;
• смещает тепловой контур, точку росы наружу – актуально для техподполья, эксплуатируемого подземного этажа, на наружных стенах которого гарантированно не выступит влага.

Однако удержать тепло недр исключительно облицовкой фундамента теплоизолятором невозможно. Глубина МЗЛФ незначительна, поэтому требуется увеличение периметра. Для этого часто используется утепленная отмостка – бетон по слою экструдированного пенополистирола с уклоном от стены здания. Однако компьютерное моделирование с заложенными реальными характеристиками конструкционных материалов доказало низкую эффективность этого способа:

Самым экономичным вариантом для бюджета строительства является теплая отмостка шириной 60 см листом пенополистирола 5 см толщины + вертикальный 5 см слой ПСБ-С на высоту цоколя (от уровня земли до начала кладки стены) Рис. 1.

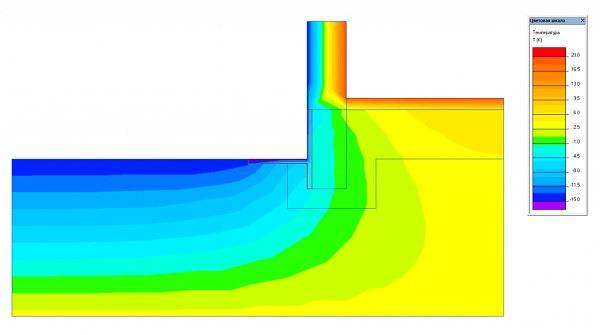

Рис.1. Схема распределения тепла при утеплении отмостки и цоколя МЗЛФ.

Данная технология годится лишь для грунтов с низким содержанием глины, поскольку остаточная пучинистость превышает 50%;

Если оклеить теплоизолятором всю высоту ленты МЗЛФ (отметка -30 см), оставив утепленную отмостку, этот показатель снизится до 40% Рис. 2.

Рис. 2. Схема распределения тепла при утеплении отмостки и ленты МЗЛФ на всю глубину.

При увеличении периметра теплового контура (90 см отмостка от фундамента) пучинистость снижается еще на 5 – 7%, резко повышая трудозатраты (расширение траншеи, увеличение земляных работ, расхода материалов). Увеличение толщины пенополистирола либо ПСБ-С так же не избавляет от сил пучения под подошвой основания коттеджа целиком.

Однако если перенести утеплитель на уровень подошвы – выстелить дно траншеи на 60 см по периметру, силы пучения под ж/б конструкциями исчезают полностью. Рис. 3.

Рис.3. Схема распределения тепла при утеплении подошвы и ленты МЗЛФ.

Технология возведения ленточного мелкозаглубленного фундамента

Прежде чем начинать строить мелкозаглубленный ленточный фундамент своими руками, необходимо провести соответствующие расчеты – ширина, местоположение и оптимальная глубина. На основании полученных данных составляется схема. Она необходима для того, чтобы в ходе работы не приходилось прерываться для проведения повторных замеров и расчетов.

Схема составляется за считанные минуты, зато впоследствии нередко позволяет сэкономить несколько часов. Проектирование мелкозаглубленных фундаментов отличается простотой, так что, с этой работой сможет справиться даже неспециалист. Когда схема готова, можно приступить к привязке на местности. Вооружившись колышками и прочным шнуром, необходимо определить, где именно будет располагаться фундамент дома на участке.

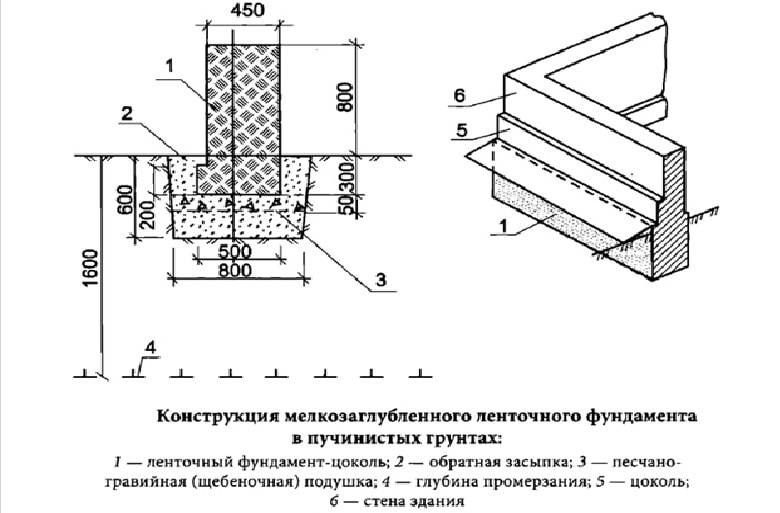

Чертеж конструкции мелкозаглубленного фундамента

После этого придется взяться за лопату. Обозначив границы будущей траншеи, необходимо вырыть канаву глубиной в 60-80 сантиметров и шириной около 40 сантиметров.

Более точно ширину можно определить, взяв толщину внешних стен здания, добавив по 5 см. сторон с каждой стороны для устойчивости конструкции на фундаменте и ещё по 5 см. для установки опалубки (для этого может быть использована фанера, доски, профлист и друние тонкие, прочные материалы).

Следующий этап – армирование. Из арматуры толщиной в 5-7 мм. вяжется или варится основа для фундамента. Особенно важна надежная арматурная основа, если мелкозаглубленные фундаменты возводятся на пучинистых грунтах. Без прочной арматуры фундамент просто разрушится во время сезонного колебания уровня почвы. В большинстве случаев это приводит к разрушению дома.

Получившийся «скелет» устанавливается в траншею и заливается бетоном. Когда он наберет достаточную прочность, опалубку можно снять.

Да и эффективность гидроизоляции у рубероида значительно больше.

Утепление мелкозаглубленного ленточного фундамента

После этого наступает следующий этап строительства – утепление мелкозаглубленных фундаментов

Оно очень важно, если вы не хотите, чтобы теплопотери через фундамент вынуждали вас в холодное время года безостановочно протапливать свое жилье

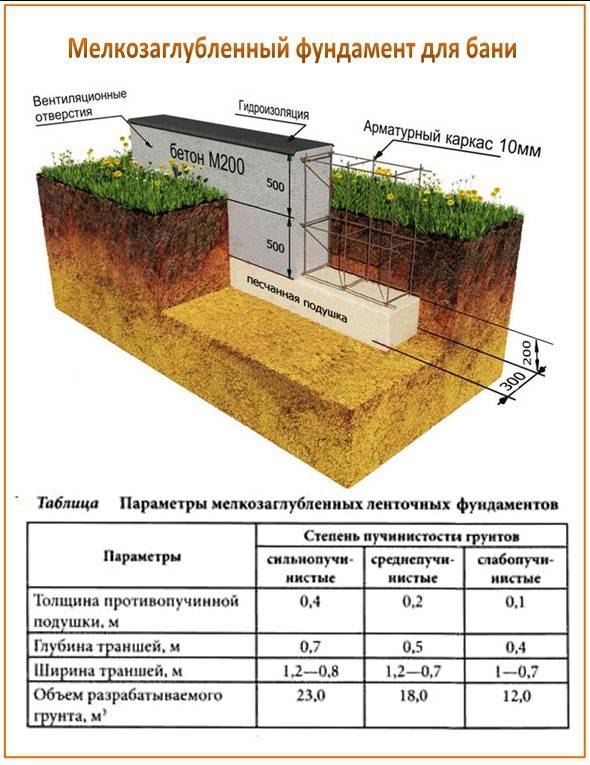

фундамент под баню

Дело в том, что мелкозаглубленный фундамент залегает выше уровня промерзания грунта. И без качественного утепления он значительно повысит теплопотери жилого здания.

В качестве основного утеплителя чаще всего используется экструдированный пенополистирол. Этот материал имеет ряд преимуществ. Он отличается легкостью, что упрощает процесс транспортировки и монтажа. Он способен долгие годы прекрасно выполнять свою функцию даже при работе в грунте высокой влажности, без вреда для себя.

И, наконец, пенополистирол, несмотря на небольшую толщину, обеспечивает качественную теплоизоляцию.

Когда утепление фундамента завершено, остается только засыпать землей оставшиеся щели и плотно утрамбовать грунт.

Некоторые специалисты рекомендуют высаживать невысокие, но плотные кустарники вдоль стены дома, построенного на мелкозаглубленном фундаменте. В летнее время года они придают особенную свежесть и красоту дому, подчеркивая его оригинальность и изящество. Но здесь есть и сугубо практический расчет – дополнительная теплоизоляция.

Как видите – мелкозаглубленный ленточный фундамент, несмотря на кажущуюся сложность, не представляет собой ничего экстраординарного.

Всё устройство может быть выполнено за считаные дни парой-тройкой людей, которые могут даже не иметь навыков проведения строительных работ, но серьезно изучат теоретическую часть.

Пример армирования мелкозаглубленного фундамента

После того как фундамент набрал достаточную прочность (обычно спустя 10-20 дней, в зависимости от влажности и температуры окружающего воздуха) можно приступать к строительству бани, дома, беседки или любого другого здания.

Консервация на зиму

Даже большинство профессионалов не знают, что оставлять недавно залитый фундамент в зиму опасно. Основание без нагрузки не способно уравновесить силы пучения собственной массой. При этом отсутствует обогрев периметра по причине не установленного отопительного оборудования.

Временная защита МЗЛФ выглядит следующим образом:

• периметр (фундамент + 1 м грунта вокруг него) укрывается двойным слоем пленки (не рекомендуется полиэтилен, лучше выбрать ПВХ);
• конструкции защищаются теплоизолятором (керамзит, солома, минвата, шлак, опилки) рис. 4;
• монтаж элементов снегозадержания – щиты по периметру пятна застройки.

Рис.6. Консервация МЗЛФ на зиму.

Плотность почвы можно уменьшить механическими способами, вспахав, перекопав грунт на участке. Глубины 15 см (штык лопаты) для этого вполне достаточно. Рис. 5;

Рис.5. Консервация МЗЛФ на зиму.

Критерии применимости малозаглубленного фундамента

Мелкозаглублённый фундамент отличается простотой конструкции, но и уступает по прочности заглублённому варианту

Поэтому важно определить возможности для такой экономии и её целесообразность. Наиболее распространены такие фундаменты при возведении лёгких строений из камня или каркасных блоков

Малопучинистые грунты подходят для возведения мелкозаглубленных оснований

К основным критериям выбора мелкозаглублённых оснований относятся следующие:

1. Грунты должны обладать минимальным пучением, так как велик риск поднятия фундамента и разрушения здания. При малой либо средней пучинистости потребуется усилить бетон в ленточной конструкции арматурой. На сильнопучинистых почвах установка основания мелкого заглубления запрещена.
2. Глубина промерзания грунта не должна превышать 0,2-0,35 м, так как глубина закладки основания составляет до 1-0,7 м. То есть промерзающая зона должна находиться выше ленты на 30-35 см, без учёта песчано-щебневой подушки.
3. Грунт должен обладать достаточной несущей способностью и сезонно не подтапливаться. Это связано с тем, что мелкозаглублённый фундамент должен иметь опору не только снизу, но и с боков ленты, чтобы предотвратить её смещение под нагрузкой. Для определения состава грунта проводят геологическую разведку, а для оценки возможности строительства объекта – инженерные изыскания.

Если основные критерии выполнены, то можно приступать к подготовительным работам.

Область применения (МЗФЛ)

Фундамент мелкого заглубления применяют при строительстве сооружений на слабопучинистых и не пучинистых грунтах с низким содержанием влаги. Это песчаные и супесчаные грунты.

Главным критерием является уровень грунтовых вод. Он должен быть ниже глубины заложения основания на 0,5 м.

Важно! Большая часть глинистых грунтов относятся к средне- и высокопучинистым, поэтому строительство МЗФЛ на этих типах сопровождается проблемами. Поскольку мелкозаглубленный тип основания находится между незаглубленным и заглублённым, то несущая способность оценивается как средняя

Поскольку мелкозаглубленный тип основания находится между незаглубленным и заглублённым, то несущая способность оценивается как средняя.

Применяют технологию МЗФЛ для сооружений:

• дачных и каркасных домов;
• сооружений из бруса;
• хозяйственных построек;
• бань;
• сараев;
• заборов.

Важно! Сооружения из пеноблоков, газоблоков и домов из кирпича, фундамент малого заложения не подойдёт. Его можно использовать в случае комбинирования с другими типами оснований

Например, в сочетании со сваями. Для тяжёлых сооружений подойдёт свайно-ленточный фундамент т.к. увеличивается несущая способность за счёт буронабивных опор. Конструкция должна соответствовать СНиП 2.03.01-84 по прочности и устойчивости к деформациям.

Ленточное основание

Большой спрос получила ленточная плита мелкого заложения в дачном строительстве. Такое устройство можете применять для:

• Построений из дерева
• При соблюдении всех правил можете использовать для зданий с тяжелыми стенами из камней.

При планировании в дальнейшем утепления фундамента, то тогда вы можете возводить основания на любом типе грунта. Ленточное основание состоит из: равномерной полосы бетонной смеси, которую следует также равномерно нагрузить дальнейшими конструкциями здания. Виды возведений:

• Железобетонный имеющий два пояса
• Сборный железобетонный имеющий выпуски арматур в небольшом количестве
• Блоки имеющий два пояса нижний и верхний
• Блок с одним верхним поясом.

Достоинства ленточного основания мелкого заложения:

• Выгодная экономия денег. Ведь при возведении оснований с глубоким заложением, цены на такое возведение порядком превосходит фундаменты мелкого заложения.
• Экономия на оплате труда. Все строительные работы такого типа предусматривают небольшой объем работ. Первым делом экономия возникает при работе с земляными работами, а также на создании опалубки.
• Как дополнение можно израсходовать сэкономленные средства на постройку подвала.

Как показала практика, глубина монтажа ленточного основания может соответствовать глубине промерзания и глубине растительного слоя. В книгах о строительстве приводится цифра в пятьдесят сантиметров. При такой глубине все силы морозного пучения сосредоточены именно в этом месте, поэтому такая глубина считается самой опасной.

Расчет основания

Подсчет оснований маленького заложения считается важным этапом в строительстве. От правильности проведенной работы будет напрямую зависеть срок службы фундамента и дома в целом. При всем этом получается сократить затраты на основное возведение строения. Рассчитывая фундаменты мелкого заложения нужно первым делом определиться с размерами и типом конструкции. К главным свойствам относятся величины подошвы, а так же уровень глубины заложения. На уровень глубины укладки фундамента влияют несколько факторов, одним из них является тип конструкции планируемого здания, например:

• Тип материала, используемый для возведения кровли
• Из чего планируется возведение стен
• Будет ли присутствовать в здании цокольный этаж или нет

Помимо этих факторов так же влияет свойства почвы на строительной площадке и уровень подземных вод. В случае появлении вод на поверхности почвы, необходимо провести полную осушку строительного участка. После проведения осушительных работ, необходимо посвятить время на прокладку коммуникаций инженерного направления.

Выполнив подготовительные работы и подобрав необходимые размеры фундамента, следует плавно переходить к его расчету. Вычисляется предельная прочность и деформация, которую может выдержать конструкция основания. После завершения теоретических работ следует заняться практической частью строительства, то есть заниматься возведением конструкции фундамента.

Устройство основания

Основания, которые слабо углублены отчасти не подвергаются деформациям, появляющимся от пучений почвы. По такой причине этот способ установки фундамента в практике широко применяется. Чаще всего их применяют в возведении домов небольшого размера, дач и каркасных сооружений. Здания с небольшим весом не могут противостоять пучениям почвы, поэтому фундамент углубляется на маленький уровень.

Конструкция, которую умеют фундаменты мелкого заглубления, состоят из монолитного каркаса. Каркас, имеющий железобетонное основание с легкостью сможет сопротивляться пучениям почвы не только сезонным, но и постоянным.

Фундаменты, которые можно использовать в момент монтажа на мелкое заглубление:

1. Основание столбчатого типа
2. Ленточный вид фундамента
3. Железобетонная плита

Эти виды фундаментов имеют общую составляющую, такую как железобетонная основа. Размеры любого из оснований выбирает только расчет прочности. Он основывается на весе конструкции в момент соприкосновения с грунтом. Хоть и большая площадь уменьшает величину давления максимальный размер участка не оправдывает затраты на строительство. По этой причине все расчеты должны быть равными величинам в строительстве, то есть все строения должны ровняться площади фундамента.

Последующая обработка основания

Когда МЗЛФ готов, приступают к его защите от разрушающих факторов: влаги, перепадов температур. Для этого используют гидро- и теплоизоляцию бетонной ленты. Определенную роль в защите конструкции выполняет также отмостка.

Гидроизоляция мелкозаглублённого фундамента

Чтобы защитить мелкозаглубленный ленточный фундамент от воздействия влаги его покрывают гидрофобными составами. Существует два вида гидроизоляции, применяемой для МЗЛФ: вертикальная и горизонтальная. Первая разновидность представляет собой два слоя рубероида, которые фиксируются друг с другом с помощью битумной мастики. Нижняя поверхность фундамента изолируется еще до монтажа арматуры, верхняя – после того, как бетон полностью застыл. Вертикальную гидроизоляцию наносят на боковые поверхности фундамента. Для этого используют специальные пропитки, обмазки или оклеечные материалы.

Утепление

Использование теплоизоляции позволяет избежать конденсата на поверхности бетонной ленты, замерзания влаги внутри самого фундамента, сырости и холода на первом этаже. Эта работа особенно актуальна, если в доме планируется делать подвал. Для мелкозаглубленного ленточного фундамента применяют внешнее или внутреннее утепление. Первое считается обязательным, второе – при наличии подвального помещения. Для теплоизоляции используют разные материалы:

Пеноплекс. Характеризуется оптимальным соотношением «цена-качество».

Пенополистирол. Дешевый материал, но с пониженными техническими качествами.

Пенополиуретан. Дорогой напыляемый утеплитель с длительным сроком службы.

Отмостка

На заключительном этапе пазухи с внешней и внутренней стороны ленты засыпают песком или другим материалом с хорошими впитывающими свойствами. Песок засыпают слоями, утрамбовывая каждый. Далее приступают к отмостке. В будущем она защитит фундамент от стекающей сверху воды. Монтаж отмостки производят по стандартной технологии, учитывая необходимость ее утепления.

Финишная отделка

Чтобы выступающая часть основания имела более приглядный вид, ее желательно покрыть отделочными материалами. Облицовка помимо декоративной роли выполняет также дополнительную защиту бетона от неблагоприятных факторов.

Существуют разные варианты облицовки. Самый простой и дешевый способ — оштукатуривание и покраска. Еще один вариант для отделки – панели ЦСП и кирпич. Такие покрытия надежны и долговечны. Из более дорогих материалов выделяется натуральный камень. Чтобы сэкономить средства, но получить эстетичный вид, используют имитацию натуральных материалов – искусственные разновидности камня и кирпича.

Материалы для теплоизоляции фундамента

Выбирая материал для теплоизоляции основания, стоит обратить внимание на несколько моментов:

• Утеплитель должен обладать низкой теплопроводностью.
• Материал не должен впитывать влагу.
• Теплоизоляция должна быть устойчива к перепадам температуры и механическим воздействиям.
• Материалы для утепления фундамента должны быть устойчивыми к агрессивной среде.
• Срок службы утеплителя и эксплуатационный период строения должны быть сопоставимы.

Теплоизоляционные материалы, представленные на современном рынке в большом ассортименте, отвечают всем перечисленным требованиям. Чтобы сделать правильный выбор, необходимо знать преимущества и недостатки материала для утепления. Наибольшей популярностью пользуются несколько видов утеплителя.

Пенопласт можно считать надежным теплоизолятором, благодаря его составу и способности сохранять свои свойства в любом климате. С положительной стороны пенопласт характеризуют следующие качества:

• Хорошая теплоизоляция;
• Водонепроницаемость;
• Способность стойко переносить контакты с асфальтом и цементом.
• Пожароустойчивость.
• Стойкость к вредному воздействию солнечных лучей.

Экструдированный пенополистирол – самый распространенный материал для утепления мелкозаглубленного ленточного фундамента. Его главное достоинство – низкая теплопроводность. Высокая прочность материала на сжатие может защитить от повреждений гидроизоляцию мелкозаглубленного фундамента ленточного типа. Низкий показатель водопоглощения повышает устойчивость материала к сильным морозам. Такой утеплитель надежно защитит основание от проникновения влаги, резкой смены температуры и едких химических веществ. При правильной эксплуатации пенополистирол прослужит в течение 50 лет.

Пенополиуретан – это материал нового поколения. Он совмещает в себе несколько основных функций: теплоизоляция, гидроизоляция и звукоизоляция. Материал наносится на утепляемую поверхность методом напыления. В таком утеплителе нет зазоров и швов, которые служат своеобразными мостиками холода. Поэтому отсутствует возможность проникновения холода и влаги в основание дома. К преимуществам пенополиуретанового утепления можно отнести:

• Надежность;
• Высокая адгезия;
• Долгий эксплуатационный период;
• Низкие показатели теплопроводимости и паропроницаемости;
• Бесшовность;
• Отсутствие необходимости проведения работ по гидроизоляции.

Основными недостатками пенополиуретана считаются высокая стоимость и плохая устойчивость к ультрафиолетовому излучению. Кроме того, для нанесения материала на поверхность требуются специальное оборудование и опыт работы, что также может вызвать некоторые затруднения.

Керамзит и земля считаются самыми дешевыми и доступными материалами. При этом они способны значительно сократить потери тепла в холодное время года. Таким методом чаще всего пользуются при утеплении ленточного фундамента. Использование земли и керамзита в качестве утеплителя предотвращает промерзание подвальных помещений в частных домах. Керамзит как утеплитель мелкозаглубленного ленточного фундамента способен сдерживать холодный воздух снаружи. Также он хорошо впитывает влагу, что позволяет защитить основание дома от переувлажнения. Однако использование одного керамзита не дает значимого результата. Снизить потери тепла при обогреве дома поможет дополнительное использование гидроизоляционных материалов.

Калькулятор мелкозаглубленного фундамента

Примеры того, как рассчитать этот вид важного проекта строительства, предназначенные для тех, кто строят или собираются строить своё собственное жилище. Использование специальных формул и данных поможет для точного и хорошего качества расчётов ленточного фундамента и долговечности всей конструкция помещения

Что необходимо знать:

• Наименование общей длина ленты. Она включает в себя сведения по всему периметру фундамента. Вы должны знать реальные цифры, которые берутся после зондирования объекта.
• Площадь зоны подошвы. Определение эталонного участка для будущей основы. Он должен соответствовать размерам выбранной системы гидроизоляции или материала.
• Площадь боковой наружной поверхности. Принимается равным зоне изоляции для внешней.
• Название необходимого бетонного раствора и его количество. Это количество бетона, необходимого для возведения фундамента для конкретных целей. Оно определяется только самостоятельным производством бетонного раствора .
• Количество бетонной массы раствора. Рассчитано на среднюю плотность цементно-бетонногог раствора.
• Нагрузка на землю, на которой будет произведён расчет фундамента. Это показывает размер распределения нагрузки на общую площадь.

Реальный пример расчёта ленточного фундамента

Используемые данные: моноблочный бетон, установленный на граните . Для лучшего понимание своих собственных действий, мы с составим план схемы.

1. Данные для расчета:

• Мелкозаглубленный ленточный фундамент, основа, размер: 6х3 м;
• Высота: 0,2 м;
• Нижняя часть: 0,25 м

2. Реальные характеристики помещения для построения ленточного фундамента:

• Стены толщиной 400 мм.
• Почва с содержанием дробленого гранита
• Двухэтажный дом.

Расчёт тяжести при построении мелкозаглубленного ленточного фундамента

• Тяжесть измеряется в ньютонах, единицах силы, которые вычислены, беря вес структуры в килограммах и умножая его 9.81, число, которое, в действительности, является максимальной силой тяжести давления.
• Чтобы построить ленточный фундамент, необходимо знать тяжесть помещения, и это измеряется тремя способами:
• Мертвый груз: Это — сила, приписанная общей структурной массе здания, как упомянуто выше, крыши и т.д. Это будет весом всех материалов, умноженных на 9.81, чтобы вычислить в ньютонах.
• Созданная нагрузка: Это — сила, которая будет наложена на помещение, считая людей, мебель и другое. Погрузка снега (груз снега) также войдёт в эту категорию.

• Во всех случаях, окончательное решение о ширине и глубине ленточных фундаментов, это общее правило, что глубина заложения фундамента должна быть равна, или больше расстояния от передней грани стены до края фундамента. Но толщина бетона будет не менее 150мм. В некоторых случаях, арматурная сталь может быть введена в ленточный фундамент, чтобы уменьшить глубину бетона. Следует также помнить, что при построении фундамента при работах на блоках и/или кирпичной кладки, пространство должно быть найдено в траншее. Это считается нормальной практикой, в основании требуемой прочности или лучшей, чтобы построить бетонный ленточный фундамент шириной 600мм и глубиной 250мм. Это позволит охватить практически все возможные случаи. Установка вне здания производится гораздо легче, если фундамент расширяется, а не сужается и не допускает погрешностей в работе. Стоит также отметить, что 600 мм-это стандартный размер ведра землеройной машины!
• Выбор заполнения траншеи фундамента с бетоном теперь используется в большинстве случаев. И в большинстве случаев намного более дёшево сделать так. Стоимость труда, вовлечённого в наложение кирпичей и блоков к уровню земли, вместе с включёнными материалами, обычно больше, чем стоимость заливки бетона к необходимой высоте, которая, в большинстве случаев, является в двух рядах кирпичной кладки законченного фундамента.
• Стены, построенные ниже, подвергаются давлению земли в обоих направлениях и рассматриваются как сдерживающие стены.
• Трубы, проходящие через бетон, должны пройти через специальную трубочку, чтобы убрать возможность давления любой другой поверхности, опирающейся на трубопровод.

Разновидности ФМЗ

Является наиболее популярным в дачном строительстве, а также у индивидуальных застройщиков ведущих строительные работы собственными силами.

Используется он как для строительства деревянных, так и более тяжелых каменных сооружений. Такая мелкозаглубленная конструкция — это равномерно нагруженная стенами сооружения непрерывная полоса бетона.

Возможно несколько вариантов ее строительства:

• железобетонная блочная с верхним армирующим поясом;
• ж/б блочная с нижним и верхним армирующими поясами;
• монолитная с двумя арматурными поясами;
• сборно-монолитная с выпусками арматуры.

Может быть применена как при строительстве деревянных, брусовых, кирпичных, так и каменных зданий.

Состоит она из столбов, которые устанавливаются под каждым углом дома, а также в местах соединения внутренних и наружных стен. «Шаг» между столбами не должен превышать 2 метров.

Для возведения мелкозаглубленного столбчатого основания делают котлован, глубина которого должна быть около 1 метра, после чего в него укладываются кольца из железобетона, уплотняемые впоследствии песком и закрываются бетонными плитами.

Особенности устройства

Если вы подбираете фундамент для бескаркасного дома или бани на глинистой почве или черноземе, то вам лучше всего подойдет именно устройство мелкозаглубленного ленточного фундамента.

Виды ленточных фундаментов из блоков газобетона или плиты ФБС удобны своей конструкцией и способом передачи усилий. Они напрямую принимают нагрузки на себя и передают их на грунты, что лежат ниже. Однако, в отличие от фундаментов для бани с цельной плитой, бетона на производство ФБС блоков из газобетона надо намного меньше, равно как и времени.

Приведем пример, когда мелкозаглубленный фундамент монтируется непосредственно под несущие элементы дома или бани. Если дом имеет подвал, то нагрузки передаются между стенами из блоков, плитами перекрытия, а затем и фундаментом.

Если же дом не имеет плиты перекрытия, а полы дома или бани заливаются обычной стяжкой по гальке, то конструктивные нагрузки передаются непосредственно через стены дома или бани. В любом случае мелкозаглубленный столбчатый фундамент постройки считается универсальным. Даже СНиП рекомендует возводить стандартные дома малоэтажной застройки или бани именно на ленточных основаниях из ФБС блоков газобетона.

Назначение

Возьмем пример, когда мелкозаглубленный фундамент из блоков газобетона на глинистой почве или черноземе от обычного отличается тем, что он имеет гораздо меньшие габариты.

Пример и расчет мелкозаглубленного ленточного фундамента блоков ФБС из газобетона показывает, что при этом заглубляться плита на глинистой почве будет сантиметров на 60-70, а остальная часть его стен будет выполнять функции цоколя. Такое решение может усугубить проблему установки цоколя дома или бани. Ведь не будет же вся плита перекрытия укрывать пространство из блоков высотой в 1-1,5 метра. Но решить ее очень просто.

Надо всего лишь достроить до плиты недостающую часть стен из кирпича, а затем провести утепление мелкозаглубленного ленточного фундамента из блоков газобетона (ФБС). При этом использование комбинированных ограждений поможет вам избежать сколько проблем, что связаны с излишней жесткостью основания дома.

Схема-рисунок мелкозаглубленного фундамента

Сколько случаев, когда в большинстве их даже не учитывают, однако дома из блоков на пучинистых грунтах часто сталкиваются с проблемой выталкивания или усадки определенных конструкций из плиты.

В таком случае армированный жесткий монолитный фундамент глубокого заложения из блоков ФБС может сыграть с вами злую шутку. Ведь его устройство не позволит ему погасить нагрузки, а скорее приведет к появлению трещин.

Ставят мелкозаглубленные ленточные фундаменты на глине, песке, мягком и жестком грунте. Ограничений в этом плане у вас почти нет.

Но сразу же отметим, что если вы планируете работать на песчаном грунте или грунте со слабой структурой, то расчет фундаментов мелкого заложения не рекомендует излишне перегружать основание за счет использования слишком тяжелой плиты.

Да и вообще, мелкозаглубленные основания из газобетона идеально подходят, когда вам необходимо выполнить строительство относительно легкого дома с единственной цельной плитой перекрытия.

Для крупных коттеджей все же следует подбирать более надежные и дорогостоящие варианты из ФБС блоков. Впрочем, сколько выбрать вам скорее поможет точный расчет, к нему лучше и обратиться.

Обратимся к основным плюсам и минусам подобных конструкций из газобетона. Они тоже имеют значение, и довольно серьезное.

• экономичность;
• практичность;
• возможность гасить нагрузки от нестабильных грунтов;
• упрощенный расчет;
• строительство ведется по более простой технологии.

• не подходит для обустройства крупных тяжелых зданий;
• в некоторых случаях усаживается, из-за нестабильного промерзания грунта.

Источник
