При монолитном сооружении высоких конструкций для наращивания вертикального размера щитов, а также для выравнивания их по горизонтали и вертикали применяется балка распределительная Стромбек. Эта деталь принимает на себя часть давления бетонной смеси и тем самым придает собираемой конструкции дополнительную прочность и жесткость. Кроме того, она обеспечивает поверхности приближенные к идеалу ровность и однородность.
Также среди преимуществ использования балки выравнивающей – возможность сократить объем применяемых для формирования опалубки стяжных винтов.
Наименование
Аренда руб/мес.
Продажа, руб
Балка выравнивающая 1 м, за шт.
2,50
1 000
заказать
Балка выравнивающая 2 м, за шт.
5,00
2 000
заказать
Балка выравнивающая 3 м, за шт.
7,50
3 000
заказать

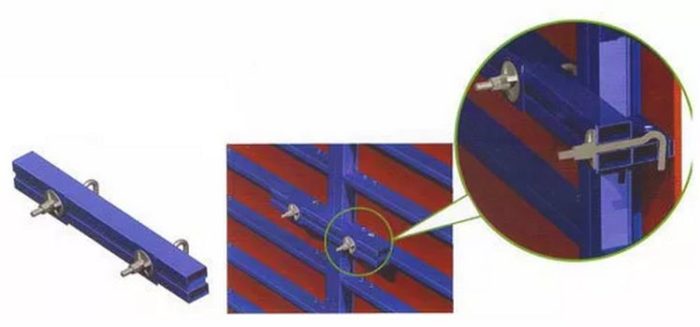

Балка Стромбек: конструктивные особенности
Распределительная балка производится из профильной трубы квадратного или прямоугольного сечения, что гарантирует изделию необходимую прочность, жесткость и возможность сохранить точность геометрии. Материалом для изделия служит высокопрочная сталь, сверху на балку обязательно наносится защитный слой – деталь оцинковывается или окрашивается, что позволяет:
· повысить ее стойкость к атмосферной влаге;
· сделать изделие полностью коррозиеустойчивым;
· придать сопротивляемость воздействию химически агрессивных сред, в первую очередь – щелочных, характерных для бетонных и других строительных растворов;
· увеличить срок эксплуатации приспособления;
· облегчить условия для складского хранения изделий в те периоды, когда они не используются в рабочем процессе.
Для монтажа балки и ее крепления в системе опалубки предусмотрены фланцевые винты и гайки барашкового типа.
На рынке представлены два типа выравнивающих балок – прямолинейные (для плоских поверхностей) и угловые. Вторые используются для внутренних и внешних угловых щитов. Балки Стромбек могут изготавливаться на заказ, в то же время небольшими строительными компаниями активно используются готовые типовые решения, причем для разовых и мелкомасштабных монолитных работ экономически выгодной станет не покупка, а аренда балок на любой нужный период времени.
Преимущества применения выравнивающей балки
Балка Стромбек успешно решает целый ряд задач при сооружении крупнощитовых опалубочных конструкций. Она
· обеспечивает жесткость карты (системы из нескольких щитов) даже при большой высоте наращивания;
· равномерно распределяет давление отвердевающего бетонного массива на щиты, тем самым сохраняя их прочность и долговечность;
· выравнивает соприкасающиеся щиты по вертикали и горизонтали, образуя ровную однородную поверхность без щелей, нахлестов, перекосов и других дефектов;
· обеспечивая надежную стяжку щитовых панелей, делает поверхность будущего бетонного массива настолько гладкой, что она не будет нуждаться в дополнительной обработке;
· укрепляет стыки опалубочных щитов в момент перемещения всей конструкции с помощью подъемного крана;
· является внешней деталью для крепления стяжных шпилек и тем самым сокращает количество используемых стяжных винтов.
На этом перечень плюсов использования приспособления не заканчивается. Применение распределительной балки обеспечивает нужный уровень безопасности работ на стройплощадке, предотвращаются протечки бетона. Балки могут использоваться при сооружении любых крупнощитовых опалубочных конструкций, включая возведение нестандартных сооружений и элементов повышенной сложности.
Правила монтажа приспособлений
Установка балок Стромбек обязательна во всех случаях, когда ширина карты из нескольких щитов составляет 4 метра и более. Устройство размещается в средней части конструкции. Непременным требованием является касание балкой одновременно обоих соседних щитов – так обеспечивается нужная жесткость на изгиб. Если щиты в системе устанавливаются в два яруса, использование распределительных балок обязательно независимо от длины карты.
Балки выравнивающие Стромбек от ООО «Уровень»
Наша компания предлагает продажу и аренду балок Стромбек в СПб. Выбрать требуемый типоразмер изделий и рассчитать нужное их количество для работ на вашем объекте поможет наш консультант, когда вы свяжетесь с ним любым удобным вам способом (по телефону, электронной почте, через специальную форму на сайте).
Источник
Система утепленного монолитного домостроения «Штробер»
Утепленный монолитный железобетонный фундамент плита строящийся с помощью несъемной пенополистирольной опалубки Штробер. Все изображения и фотографии, использованные в статье, предоставлены компанией Баукрафт — строительного подразделения компании «Штробер»: Россия, г. Екатеринбург, ул.Краснолесья 12а, офис №631, тел.: +7 (343) 346-55-59, E-mail: mail@baukraft66.ru
Система домостроения «Штробер» включает элементы для возведения стен, а также утепленных плитных фундаментов. Совместное использование конструктивных решений стен и фундамента «Штробер» позволяет организовать непрерывную теплоизоляционную оболочку здания.
Фундамент «Штробер» конструктивно является теплоизолированной плитой мелкого заложения на искусственном, несжимаемом, непучинистом основании. Толщина железобетонной плиты «Штробер» может варьироваться в диапазоне 200-300 мм в зависимости от расчетных нагрузок. В случае возведения стен малоэтажных зданий по системе «Штробер» рекомендуемая толщина плиты 250 мм. Фундамент по системе «Штробер» воспринимает распределенные и точечные нагрузки от конструктивных элементов здания и обеспечивает их распределенную передачу на основание в виде незначительного по абсолютной величине давления (менее 100 кПа). В основании плиты воздействие воспринимает формованная пенополистирольная плита «Штробер» с прочностью на сжатие при 10% линейной деформации не менее 240 кПа или 24 т/м2. Плита «Штробер» обладает низким водопоглощением (0,6%), что позволяет использовать этот материал в фундаментах. В отличие от экструдированного пенополистирола, который используется в других системах утепленных фундаментных плит («УШП» — утепленная шведская плита), плита «Штробер» имеет неоспоримое преимущество – пазогребневое соединение элементов опалубки. Соединение паз/гребень исключает возможное горизонтальное смещение элементов опалубки относительно друг друга в процессе монтажа и эксплуатации здания, устраняет необходимость монтажа деревянных упоров, снижает требования к квалификации рабочих, благодаря простоте монтажа.
Несъемная опалубка в мелко заглубленной фундаментной плите (далее МЗФП) выполняет функцию несущего слоя и утеплителя, образуя замкнутый контур без тепловых мостов. Опалубка монтируется на искусственном основании из несжимаемого грунта по слою гидроизоляции. Элементы соединяются между собой по принципу конструктора с помощью пазогребневых соединений. Соединение паз-гребень препятствует горизонтальному смещению элементов относительно друг друга. Готовая опалубка представляет «ванну», в которой вяжется арматурный каркас и происходит укладка бетонной смеси по ГОСТ 22690.0-77, ГОСТ 26633-91. При возведении фундамента используется тяжелый бетон на цементном вяжущем класса B15, B20, B25; в качестве арматуры используется арматура класса А400, А500, А500С, А500СП диаметром 12 мм по ГОСТ 5781-82. Конструктивные расчеты фундамента выполняются в соответствии с требованиями СП 22.13330.2011и СП 63.13330.2012.
Стеновой блок из вспененного пенополистирола, являясь наружной частью стеновой опалубки, выполняет функции утеплителя и основания для нанесения фасадной отделки. Гипсоцементный блок, являясь внутренней частью стеновой опалубки, выполняет функции основания для нанесения слоя внутренней отделки, основанием для прокладки каналов инженерных сетей, а также благодаря гигроскопичности, естественным регулятором влажности.
Пенополистирольные блоки соединяются между собой по принципу конструктора Лего. Гипсоцементные блоки соединяются по принципу паз/гребень. Внутренний и наружный элементы несъемной опалубки соединяются между собой четырьмя пластиковыми вставками, обеспечивая жесткость опалубочного блока. В нишу между внутренним и наружным блоками устанавливается вязанный арматурный каркас с последующим заполнением бетоном по ГОСТ 26633-2012, либо другого конструкционного материала по ГОСТ 28013-98.
Работы по армированию и бетонированию производятся этапами по два ряда несъемной опалубки в высоту. При возведении стен используется арматура класса А-III диаметром 6-12 мм ГОСТ 5781-82 и тяжелый бетон марки B15, B20 марки пластичности П4 мелкой фракции. Конструктивные расчеты стен выполняются в соответствии с требованиями СП 63.13330.2012. Характеристики арматуры и бетона в стенах и фундаментах, схемы армирования конструкций, их стыковых соединений устанавливаются проектной организацией на основе расчетов. На основании СП 52-101-2003 «Бетонные и железобетонные конструкции» определяются расчетные сопротивления осевому сжатию. Расчеты стен производятся с учетом коэффициентов условий работы тонкостенных конструкций жилых зданий с блочными швами в несъемной опалубке, полученных в ходе исследований фрагментов стен Филиалом ФГУП НИЦ «Строительство». После окончании бетонных работ образуется жесткий железобетонный скелет, обеспечивающий пространственную жесткость строения и как следствие надежность. Кроме того, образуется замкнутый тепловой контур, сводящий тепловые потери здания к минимуму.
Приведенное сопротивление теплопередаче фрагмента стены с армированием, с наружным и внутренними штукатурными слоями 5 мм, составляет R0 = 4,39 м2оС/Вт, что превышает требования СНИП 23-02-2003 и СП 50.13330.2012 за исключением районов крайнего севера с показателем градусо-суток отопительного периода свыше 9000. В стене, выполненной по системе «Штробер», бетонный сердечник находится вне зоны выпадения конденсата. Это подтверждается построением графиков распределения действительного парциального давления водяного пара и парциального давления водяного пара при полном насыщении в поперечном сечении наружной стены, которые не пересекаются в пределах бетонного сердечника. Для уменьшения теплопотерь, например, при строительстве в перспективном стандарте пассивного дома, и, следовательно, большей экономии, возможно увеличение толщины утеплителя за счет крепления дополнительного слоя пенополистирола при помощи фасадных дюбелей и клеевых составов.
Источник
Балка выравнивающая (распределительная) Стромбек
Купить стромбэк для опалубки в СПб
Продажа выравнивающей балки для опалубки
1 300 руб./шт.
Монолитное сооружение высоких конструкций нередко требует наращивания щитов по вертикали. Кроме того, важен вопрос их корректного, максимально ровного и плотного соприкосновения по вертикальным и горизонтальным линиям. В таких случаях используется балка распределительная Стромбек, которая:
принимает на себя часть нагрузки, создаваемой формируемым бетонным массивом;
придает всей конструкции дополнительные жесткость и прочность;
делает поверхность настолько ровной и однородной, насколько это возможно;
сокращает количество применяемых для закрепления стяжных винтов – болты-стяжки закрепляются непосредственно в выравнивающую балку.
Балка Стромбек: конструкция, применяемые материалы
Основным материалом для изготовления распределительной балки является металлический профильный трубный (квадратный или прямоугольный) прокат. Такой профиль гарантирует детали необходимые жесткость, прочность, сохраняет ее размеры и геометрическую конфигурацию.
Сверху балку обязательно покрывают защитным слоем – поверхность могут окрашивать или оцинковывать. Защитное покрытие позволяет:
повысить устойчивость всего изделия к атмосферным осадкам и высокой влажности воздуха;
придать балке полную коррозионную стойкость;
сделать приспособление совершенно невосприимчивым к воздействию сред, агрессивных в химическом плане – большинство бетонных и других строительных растворов являются щелочными;
продлить период активной эксплуатации детали, увеличив число циклов ее использования.
Кроме того, оцинкованным и окрашенным изделиям легче обеспечить правильное складское хранение в межстроительные периоды.
Монтаж балки в систему, ее крепление и интеграцию с болтами-стяжками обеспечивают фланцевые винты, работающие в паре с барашковыми гайками.
Современные застройщики используют два типа таких приспособлений:
для плоских поверхностей нужны прямолинейные модели;
для внешних и внутренних угловых панелей – угловые вариации.
Крупные строительные компании с большими объемами монолитных работ нередко заказывают распределительные балки, изготовленные по индивидуальным размерам. Однако воспользоваться готовым типовым решением – также допустимый вариант. При выполнении разовых работ и небольших объемах строительства также можно не покупать балки, а брать их в аренду в нужном количестве на требуемый срок.
Преимущества использования распределительной балки
Выравнивающая балка широко распространена при возведении крупнощитовых опалубочных конструкций из-за целого ряда своих достоинств. Она выравнивает щиты по вертикальной и горизонтальной линии, добиваясь образования настолько ровной, гладкой и однородной поверхности, не содержащей зазоров, перекосов, нахлестов и других дефектов, что стены не будут требовать дальнейшей дополнительной обработки.
используются при возведении любых опалубочных конструкций из крупных щитов, включая нестандартные и имеющие повышенную сложность;
обеспечивают жесткость связки даже если высота наращивания достаточно велика;
гарантируют требуемый уровень безопасности строительных работ на объекте;
предотвращают протечки бетона.
Равномерно распределяя нагрузку, создаваемую отвердевающим бетонным массивом, балка сохраняет прочность щитов и тем самым продляет срок их безаварийной службы. Она необходима для транспортировки карты (системы из нескольких щитов) при помощи подъемного крана. Кроме того, это приспособление выступает внешней частью системы стяжки, крепит собой шпильки и потому уменьшает число применяемых стяжных винтов.
Правила монтажа балок Стромбек
Установка приспособлений обязательна в двух случаях:
если ширина карты составляет 4 метра и выше;
когда щитовые панели располагаются в два яруса (даже если карта при этом короче 4 метров).
Балку следует размещать так, чтобы она находилась в средней части конструкции, захватывая собой одновременно части обоих соседних щитов, чтобы обеспечить нужную жесткость на изгиб.
Купить выравнивающую балку (стромбэк) для опалубки
Компания «Опалубка Плюс» предлагает в СПб продажу и аренду балок Стромбек по доступной цене. Свяжитесь с нашим консультантом, чтобы рассчитать нужное количество этих деталей для вашего объекта и выбрать требуемый типоразмер изделий.
