Устройство коньков и хребтов кровельного покрытия с применением держателей коньковой обрешетки.

В параграфе 1 настоящей инструкции мы развернуто говорили о правилах выставления вентиляционного зазора и основных требованиях к монтажу диффузионной мембраны на кровле для обеспечения эффективного отвода влаги из подкровельной контсрукции, включающей утеплитель и стропильную систему, часто выполненную из дерева. Нарушение вентиляции кровли приведет к скоплению влаги в системе, и, как следствие, к образования грибков и гнили, и дальнейшей потере несущей способности.

А в параграфе 3 , подробно описывается условия выставления контробрешетки, отвечающей за надлежащую фиксация слоя диффузионной мембраны и являющейся залогом грамотного устройства вентиляционного зазора на кровле. Одновременно контробрешетка является основой для выставления шаговой обрешетки под крепление рядовой черепицы на кровельных скатах.

Конек кровли соединяет два противоположных ската под углом, и является также важным конструктивным узлом. Он обеспечивает защиту кровельных скатов от снеговой, температурной, влажностной, ветровой нагрузки. Также в кровлях с устроенным вентиляционным зазором через конек обустраивается вывод влажного воздуха из вентиляционного зазора, позволяя кровельной конструкции проветриваться. Устройство конькового свеса подразумевает использование специальных аэрационных лент, установке защитных противоснеговых уплотнителей, выставление подконькового бруска и крепление непосредственно черепицы.

ПРАВИЛА УСТРОЙСТВА КОНЬКОВ И ХРЕБТОВ.

Расчет высоты и установка конькового бруска.

Уложите коньковую черепицу (не менее 2-х штук), оперев ее на оба ската.

Измерьте расстояние между нижней (внутренней) кромкой коньковой черепицы с ее узкого торца и верхней кромкой сомкнутых брусков контробрешетки. Это расстояние минус 0,5 см (аэроэлемент конька) и есть размер от верхней кромки конькового бруска, вставленного в «вилку» крепления (держателя), до линии перегиба лапок крепления.

Отмерив расстояние до линии перегиба, отогните лапки крепления.

Важно! Коньковая черепица должна опираться на гребни рядовой черепицы, а не висеть на коньковом бруске.

Между верхней гранью конькового бруска и коньковой черепицей должен оставаться зазор не менее 5мм в районе боковой грани бруска или 1 см в центре.

Установите крепления конькового бруска под верхнюю обрешетку. При набивании верхнего бруска обрешетки гвоздь сместите от середины контробрешетки (стропильной ноги).

Установите по одному креплению в начале и в конце конька.

Натяните шнурку. Закрепите ее по краям площадок креплений.

Промежуточные крепления устанавливайте по шнурке на каждый стык стропильных ног.

Установите коньковый брус в держатели и закрепите его при помощи оцинкованных гвоздей 2,5х25 мм (по 4 гвоздя на каждое крепление).

СЕЧЕНИЕ КОНЬКОВОГО БРУСКА — не менее 50х50 мм.

ВАЖНО! Запрещается использовать на коньке вместо конькового бруска доски, перекрывающие вентиляционное сечение между черепицами.

При применении боковой облегченной черепицы торец бруска должен находиться на уровне с торцами обрешетки.

При использовании бетонной боковой черепицы коньковый брусок отрежьте заподлицо с вырезом ее боковой части.

МОНТАЖ АЭРОЛЕМЕНТОВ.

При правильном обустройстве конька все аэроэлементы должны полностью перекрывать места крепления черепицы.

Если под крышей устраиваете холодный чердак, (то есть на скате крыши нет слоя утеплителя), или длина стропильных ног менее 9 м, то вентиляцию крыши можно обеспечить с применением только данного аэроэлемента, без применения вентиляционных черепиц. Для утепленных кровель и длинных скатов дополнительно к аэратору конька следует применять вентиляционные черепицы, устанавливаемые на скате кровли.

Аэроэлемент конька устанавливается на коньковый брусок, и под коньковую черепицу. Нижние клеевые полосы прокатываются валиком к рядовой черепице.

На коньке мансардной крыши используйте аэроэлемент с большим сечением для вентиляции.

Аэроэлементы крепятся к коньковому бруску оцинкованными гвоздями с шагом 30 см.

Нахлест элементов определен имеющимися на нем вырезами.

Установка рулонных аэроэлементов на коньке.

Красящей шнуркой отбейте осевую линию на хребтовом бруске или доске (если они неровные).

Аэроэлемент раскатайте по отмеченной линии и закрепите к бруску скобками или кровельными гвоздями 2,5х25 мм см шагом 30 см.

Нахлест одного рулона на другой должен быть не менее 5 см. Помните, что приклеивать клеевую полосу аэроэлемента можно только на чистую и сухую черепицу. Предпочтительно работать при температуре +5 о С.

Но в зимний период можно использовать строительный фен для обсушки черепицы и подогрева клеевой полосы. НО нельзя использовать газовую горелку или отрытое пламя!

Снимите защитные ленты с клейких каучуковых полос и проклейте клеевой ряд сперва только по верхним волнам черепицы.

После этого проклейте по всей поверхности черепицы, полностью повторяя ее геометрию. Желательно прокатать резиновым роликом.

Среднюю вентиляционную полосу нельзя прижимать к хребтовому бруску!

В случае укладки коньковой черепицы на раствор, устанавливайте вентиляционные черепицы в обязатлеьном порядке вдоль конька и хребта.

Выбирайте вентиляционные элементы в зависимости от длины стропил, формы крыши, и ее сложности. Специалисты нашей компании Вам в этом помогут.

МОНТАЖ КОНЬКОВОЙ ЧЕРЕПИЦЫ.

При монтаже коньковой черепицы учитывайте розу ветров. Желательно укладывать ее узким концом к направлению преобладающего в регионе ветра, чтобы уменьшить возможное задувание осадков через стыки черепиц.

Обустройство ТОРЦА конька и укладка коньковой черепицы.

Закрепите коньковый зажим двумя кровельными гвоздями или шурупами, предварительно применив коньковую черепицу или торцевой элемент.

Установите коньковую черепицу в зажим и закрепите ее следующим зажимом при помощи оцинкованного шурупа 5х70 мм.

Прибейте коньковый зажим двумя оцинкованным гвоздями к бруску через аэроэлемент.

За счет продольного отверстия в зажиме примерно 1 см уложите коньковые черепицы с шагом, необходимым для покрытия всей длины конька без подрезки крайней черепицы.

Торцевой коньковый элемент закрепите на хребтовом бруске оцинкованными шурупами или гвоздями.

МОНТАЖ КОНЬКОВОЙ ЧЕРЕПИЦЫ НА ХРЕБТАХ КРОВЛИ.

Расчет высоты хребтового бруска проводятся аналогично коньковому.

Уложите коньковую черепицу на верхушки волн подрезанных по линии хребта рядовой черепицы (не менее 2-х штук с каждой стороны).

Измерьте расстояние между внутренней поверхностью коньковой черепицы и верхней гранью стропильной ноги.

Важно! Расстояние от верха накосной стропильной ноги до верха хребтового бруска должно быть на 1 см меньше, чем расстояние от накосной стропильной ноги до нижней поверхности коньковой черепицы.

Согните держатели хребтового бруска по углу вальмы на нужной высоте таким образом, чтобы при установке бруска в крепление, расстояние от верхней грани бруска до верхней грани накосной стропильной ноги соответствовало ранее замеренной величине.

Держатель устанавливайте на накосную стропильную ногу или на контробрешетку хребта. Если длины лапок креплений не хватает для установки на накосную стропильную ногу, нарастите ее бруском 50х50 мм.

Закрепите два крепления в начале и в конце хребта.

Натяните шнурку по краям площадок креплений.

Промежуточные крепления крепите к конструкции саморезами с шагом не более 60 см.

Установите хребтовый брус (минимальное сечение 50х50 мм) в держатель и зарепите его при помощи оцинкованных гвоздей 2,5х25 мм (по 4 гвоздя на каждое крепление).

Устройство черепицы хребтов.

Черепицу подрезайте с зазором 2-3 см к хребтовому бруску для вентиляции кровли и слоя теплоизоляции.

В случае, если в одном ряду на подрезку попадают сразу две соседние черепицы, то используйте половинчатые черепицы. В этом случае останется одна подрезанная черепица большого формата, достаточная для закрепления. Потребность половинчатых черепиц составляет примерно 1 шт на 2 ряда, попадающих под подрезку. Половинчатую черепицу следует устанавливать в ряду от подрезанной через одну целую.

После сверления и резки черепицу обязательно промыть водой и просушить (чтобы избежать появления высолов на кровле, также как и приклеивать аэроэлемент можно только к чистой и сухой черепице).

Крепите подрезанные черепицы к обрешетке коррозиестойким саморезом 5х70 мм или к хребтовому бруску медной проволокой.

Наиболее удобно крепить подрезанную черепицу специальным зажимом для подрезанной черепицы.

В качестве гидрозащиты хребта используйте рулонный аэроэлемент конька . Укладка которого производится аналогично коньковому.

Примечание: при правильном устройстве хребта, все аэроэлементы должны полностью перекрывать места крепления черепицы.

Обустройство начала хребта / установка начальной хребтовой черепицы.

Для красивого оформления начала хребта применяйте начальную хребтовую черепицу.

Установите ее с небольшим выпуском и зарепите двумя оцинкованными шурупами 5х100 мм и 7х70 мм через предусмотренные отверстия.

Начало хребта также также можно обустроить с применением обычной коньковой черепицы, закрыв торец торцевым элементом.

Укладка коньковой черепицы.

Коньковые зажимы выставляйте по осевой линии, нанесенной на аэроэлемент.

Коньковую черепицу крепите с помощью шурупов 5х70 мм.

Устройство вальмы

За счет продольного отверстия в зажиме (примерно 1 см), уложите коньковые черепицы на обоих хребтах с шагом, необходимых для обеспечения симметричности установки крайних верхних коньковых черепиц.

Сопряжение вальмы с коньком.

В верхней части вальмы уложите рулонный аэроэлемент конька с перехлестом на другой скат, поверх него на коньке установите другой слой аэроэлемента.

Отрежьте последние коньковые черепицы нужной длины и подрежьте их кромки по линии стыка.

Наложите вальмовую черепицу и отметьте ее контур на коньковых черепицах конька и хребта. Отрежьте коньковые черепицы на 6 см ВЫШЕ отмеченного контура.

Приложите коньковые зажимы к подрезанным краям и просверлите отверстия диаметром 6 мм в соответствии с прорезями в зажимах.

Установите 3 зажима на хребтах и коньке и закрепите их. Вальмовую черепицу закрепите тремя коньковыми кляммерами и шурупом 5х100 мм.

Важно! в месте стыка допускается устанавливать коньковую черепицу не менее 23 см в длину!

Источник

Монтаж керамической и минеральной черепицы БРААС

Инженер технического отдела

Специалист по кровельным и гидроизоляционным технологиям

Грамотно и качественно выполненный монтаж – одно из важнейших условий долговечности службы черепичной кровли BRAAS. Рассмотрим основные этапы обустройства теплой крыши или мансарды.

Монтаж керамической черепицы мало чем отличается от монтажа минеральной. В качестве подготовительного этапа стопки черепицы равномерно распределяют по периметру кровли. Стоит учесть, что при обжиге керамики возможна небольшая разнооттеночность, поэтому укладку черепицы желательно осуществлять вперемешку из разных поддонов и пачек.

С помощью специальных зацепов на тыльной стороне черепицу фиксируют на рейках обрешетки по направлению снизу вверх и справа налево. Между собой черепица стыкуется при помощи замков – вертикальных и горизонтальных. Получившееся покрытие удерживается на кровле исключительно под собственным весом, дополнительного закрепления в большинстве случаев требуют лишь ряды черепицы по периметру каждого ската.

При больших углах уклона кровли, а также в регионах с повышенной ветровой нагрузкой, черепицу дополнительно фиксируют с помощью специальных противоветровых зажимов. Они заметно облегчают работу кровельщиков, учитывая, что керамика трудно поддается сверлению, и сделать в черепице отверстия для саморезов довольно затруднительно.

Различия в монтаже керамической и минеральной черепицы

• Волновая керамическая черепица не бывает половинчатой, ведь она, в отличие от минеральной – в основном, одноволновая, разделить ее на две симметричных половины невозможно.
• Керамическая черепица двухпазовая, она имеет два замка – вертикальный и горизонтальный, поэтому нахлест между верхним и нижним рядами черепицы меньше, чем у минеральной, имеющей только один замок.
• Рекомендуемый угол наклона кровли для керамической черепицы немного меньше, чем для минеральной. Для волновой минеральной черепицы он составит 22°, а для керамической – 16°.
• Размеры рядовой черепицы отличаются от минеральной черепицы, поэтому необходимо их учитывать при расчёте шага обрешетки и ширины кровельного покрытия. Вся современная керамическая черепица имеет горизонтальный замок с возможностью выполнить переменный шаг обрешетки без подрезки рядовой черепицы под коньком. В ассортименте керамической черепицы есть мелкоштучные модели, например, «Опал» от компании BMI BRAAS, которыми можно легко покрыть крышу сложной формы.
• Для аккуратного оформления коньков используются разнообразные дополнительные элементы – начальные/конечные и центральные коньковые черепицы, а также торцевые керамические элементы. С ними конструкция коньков и хребтов выглядит более привлекательно.

Монтаж керамической черепицы лучше доверить профессионалам. Компании – производители или импортеры этого кровельного материала часто рекомендуют своим клиентам кровельные компании, чей персонал прошел у них обучение. Это самый простой и доступный путь поиска грамотной кровельной бригады.

Расчет ширины скатов и количества столбцов черепицы

До начала монтажа нужно рассчитать необходимое количество столбцов черепицы на скате с учётом того, что вынос черепицы за пределы крайних стропил не должен превышать 30 см. Для каждого ската производится отдельный расчёт.

Установка капельника

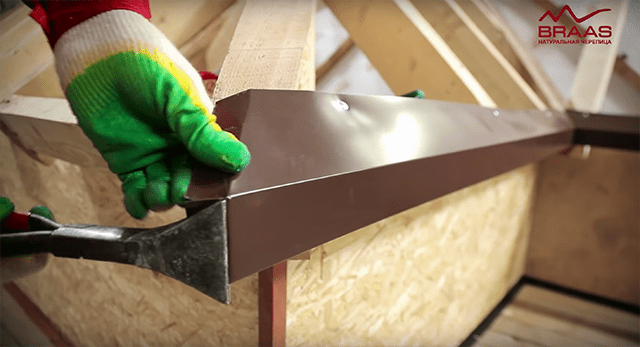

Приступаем к установке карнизной планки или капельника, задача которого — отводить конденсат и предотвращать намокание деревянных конструкций. Капельник фиксируется саморезами на карнизном свесе по всей длине карниза без разрывов. При стыковке отрезков карнизной планки они должны крепиться с небольшим нахлестом. На фронтонном свесе карнизная планка не должна выходить за крайние стропильные ноги дальше, чем на 30 см.
