Видеоролик: создание скатной крыши

Автор:

Скатную крышу формируют наклонные кромки на эскизе крыши. Для создания элементов скатной крыши используйте наклонные кромки или стрелки уклона.

В этом видеоролике представлены сведения по следующим операциям.

1. Формирование наклонной кромки из эскизной линии.
2. Изменение угла наклона крыши.
3. Использование стрелки уклона для определения наклона.

Транскрипт

Чтобы создать в Revit скатную крышу, измените эскиз контура крыши, указав формирующие уклон кромки.

При редактировании эскиза крыши выберите кромку или кромки, которые необходимо сделать наклонными, затем на панели параметров установите флажок «Формирование уклона». В области чертежа значки углов указывают линии эскиза, которые задают уклон.

Чтобы изменить уклон, выберите формирующую уклон кромку и измените значение уклона на палитре свойств или непосредственно в области чертежа.

Завершите построение эскиза для создания крыши. В данном случае получилась двускатная крыша, поскольку уклон задавали две параллельные кромки крыши.

Чтобы изменить уклон, используйте ручки формы для растягивания крыши или измените соответствующее значение на палитре свойств. Можно также снова изменить контур эскиза, чтобы задать уклоны или добавить дополнительные формирующие уклон кромки.

Уклон для третьей кромки крыши добавляется, чтобы получить шатровую крышу.

Уклон крыши также можно определить с помощью стрелки уклона. Удалите с эскиза контура крыши все формирующие уклон кромки, затем с помощью стрелки уклона изобразите уклон крыши.

Свойства стрелки уклона определяют смещение по высоте начальной и конечной точек стрелки. В свою очередь эти смещения определяют уклон крыши.

Стрелка уклона на этом эскизе формирует односкатную крышу.

Применение инструментов, задающих уклон, к эскизу контура крыши позволяет определить конструкцию крыши. Для создания определенной конструкции может потребоваться несколько объектов крыши.

Источник

Создание кровли в Autodesk Revit

В данной статье мы рассмотрим базовые возможности создания крыш в Revit, а также поговорим об основных инструментах, которые для этого используются.

Для создания крыш в Autodesk Revit могут использоваться 3 инструмента.

Крыша по контуру позволяет построить эскиз контура крыши, указать, будет ли она скатной, или плоской, и по этим данным Revit автоматически создаёт крышу.

Крыша выдавливанием позволяет задать рабочую плоскость и на её основе создать эскиз профиля крыши, который Revit выдавит в 3D объект.

Крыша по грани предназначена для создания крыш сложной формы – при использовании этого инструмента требуется предварительно вручную создать форму, после чего Revit создаст крышу по грани этой формы.

Самый универсальный из этих инструментов – крыша по контуру. Все крыши на рисунке 2 созданы по контуру.

Для создания контура могут использоваться как стандартные инструменты рисования, так и инструменты выбора существующих линий и стен. При выборе стен создадутся необходимые связи, и при изменении стен крыша изменится соответственно. Кроме того, при работе с этим инструментом доступна настройка свесов.

Для создания уклона могут использоваться два инструмента – формирование уклона грани, и стрелка уклона. На рисунке 4 – двускатная крыша задана параметром «уклон» у линии эскиза

В следующем примере аналогичная крыша задана стрелками уклона.

Благодаря тому, что параметры свеса и уклона настраиваются для каждой грани, форму крыши можно настроить довольно гибко. При этом оба инструмента можно комбинировать, получая, в итоге, достаточно сложные формы. Так, разделив сегмент крыши, можно задать ему уклон стрелками.

Важно при этом снять галочку «формирование уклона для этого сегмента.

Результат будет таким:

Для создания крыши выдавливанием необходимо выбрать рабочую плоскость. Может использоваться как опорная плоскость модели, так и любая вертикальная поверхность.

Далее необходимо задать форму крыши

Глубину выдавливания можно редактировать параметрами, либо с помощью ручек.

Если профиль может меняться при движении вдоль крыши, то необходимо использовать крышу по грани. Для начала необходимо создать саму грань. Для этого можно воспользоваться инструментом «Форма в контексте», на рисунке 12 изображена поверхность, созданная на основе трёх сплайнов.

И крыша, созданная на основе этой поверхности

В данной статье мы рассмотрели базовые возможности создания крыш в Revit. Более подробно этот функционал, а также некоторые возможности, не попавшие в статью — например, создание разуклонки на плоской кровле, или создание слуховых окон, разбираются на курсе «Revit для архитекторов. Базовый курс».

Источник

Продукты Revit

Не удалось извлечь оглавление

Создание крыши по контуру

Автор:

Создание крыши с использованием для определения ее границ контура здания.

1. Перейдите на вид в плане или зеркальное отображение потолка.
2. Перейдите на вкладку «Архитектура» панель «Строительство» раскрывающийся список «Крыша» («Крыша по контуру»).

Если линия крыши задана как определяющая уклон, рядом с ней отображается значок .

Готовая двускатная крыша со свесом

Добавление крыши к другой крыше

1. Для разрезания крыши с целью построения на ней эскиза другой крыши выберите крышу в области рисования.
2. На палитре свойств задайте значение свойства «Уровень среза», затем укажите высоту для свойства «Смещение среза».

Это свойство определяет расстояние выше или ниже уровня, на котором выполняется срез крыши.

Нарисуйте эскиз новой крыши на существующей крыше.

Источник

Продукты Revit

Не удалось извлечь оглавление

Крыши

Автор:

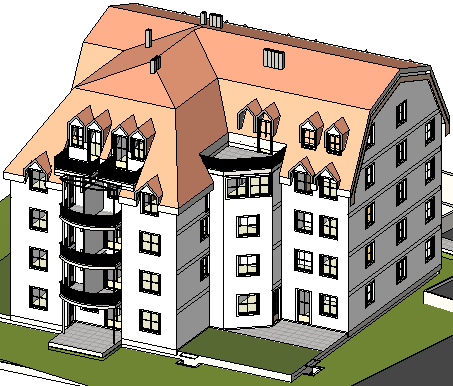

В Revit имеется несколько способов создания крыши. Выберите метод, отвечающий требованиям проекта.

Примеры базовой формы крыши и ссылка на образец модели Revit , содержащий эти примеры, приведены в разделе Файл образца крыши.

Можно создать крышу

Крыши не могут проходить через окна или двери.

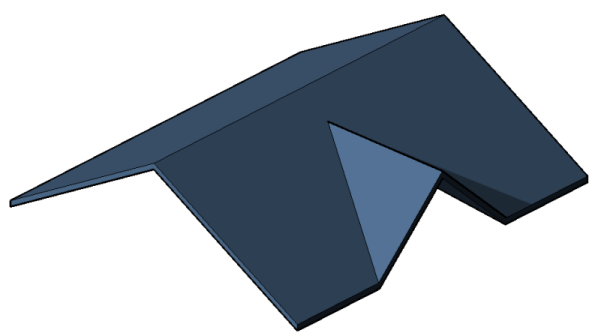

Создание крыши по контуру

• Формируется эскиз периметра крыши, представляющий собой двумерный замкнутый контур.
• Крыша создается в момент выбора стен или рисования линий на виде в плане.
• Крыша создается на уровне вида, на котором был нарисован эскиз.
• Высота определяется свойством «Смещение от базовой высоты».
• Проемы определяются дополнительными замкнутыми контурами.
• Уклоны определяются при применении соответствующего параметра к эскизным линиям.

Создание крыши по контуру

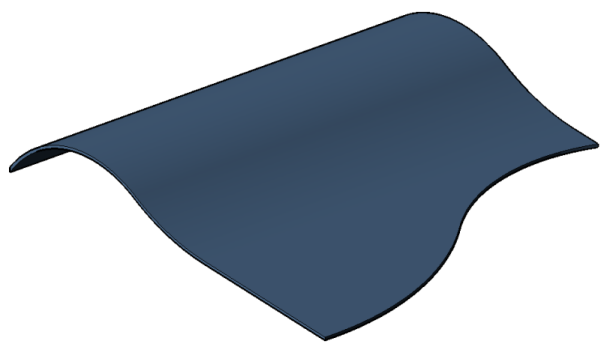

Создание крыши выдавливанием

• Формируется эскиз профиля крыши без замыкания контура.
• Крыша создается в момент построения эскиза профиля на виде фасада из отрезков и дуг.
• Высота определяется местоположением эскиза на виде фасада.
• Если пользователем не заданы начальная и конечная точки, то глубина определяется средствами Revit по размеру эскиза.

При построении эскиза профиля выдавленной крыши рекомендуется использовать опорные плоскости. Например, можно построить три параллельные вспомогательные плоскости, расположенные вертикально. Затем можно построить пересекающую их горизонтальную вспомогательную плоскость.

Создание крыши выдавливанием

Инструмент «Крыша выдавливанием» позволяет создавать крыши с простыми уклонами.

Создать крышу со сложными уклонами можно с помощью формообразующего элемента.

Наклонное остекление

Как и крыша, наклонное остекление создается по контуру или выдавливанием. Уклон остекления определяется одной или несколькими линиями.

Источник

Продукты Revit

Не удалось извлечь оглавление

Изменение крыши

Автор:

После создания крыши можно изменить ее форму или свес, вырезать проемы или выровнять коньки.

Редактирование эскиза крыши

1. Выберите крышу и щелкните вкладку «Изменить | Крыши» панель «Режим» («Редактирование проекции») или («Редактирование профиля»).
2. Выполните необходимые изменения.

Чтобы изменить положение крыши, измените положение опорной плоскости, отредактировав значения свойств «Нижний уровень» и «Смещение» на палитре свойств. Если отображается предупреждение о невозможности перемещения геометрических элементов крыши, отредактируйте эскиз крыши и проверьте для него наличие зависимостей, например, между линией уровня и эскизной линией крыши.

Щелкните на значке («Выход из режима редактирования»).

Изменение размеров крыши с помощью ручек формы.

Этим способом можно изменять размеры крыш, созданных по контуру или по грани.

1. На виде фасада или в 3D виде выберите крышу.
2. Внесите требуемые изменения путем перетаскивания ручки формы.

Изменение свеса крыши

В процессе редактирования контура крыши можно изменить ее свес путем изменения свойств граничных линий крыши.

1. В режиме построения эскиза выберите граничную линию для крыши.
2. На палитре свойств введите значение свойства «Свес».
3. Щелкните на значке («Выход из режима редактирования»).

Вырезание проемов в крыше, созданной путем выдавливания

1. Выберите крышу, созданную путем выдавливания и щелкните вкладку «Изменить | Крыши» панель «Проем» («По вертикали»).
2. Если отображается диалоговое окно «Переход на другой вид», выберите вид в плане, подходящий для редактирования профиля.

На виде в плане отображается представление крыши. Границу крыши определяют опорные плоскости.

Нарисуйте эскиз проемов в виде замкнутых контуров.

Замкнутые проемы в режиме работы с эскизом

Показанные на иллюстрации замкнутые контуры становятся вертикальными вырезами в крыше

Выравнивание коньков крыш

Коньки крыш можно выравнивать на 3D видах и фасадах. Для выравнивания на виде фасада используется команда «Выровнять».

1. На виде в плане добавьте опорную плоскость.
   1. Нажмите кнопку («Опорная плоскость»).
      • Вкладка «Архитектура» панель «Рабочая плоскость» («Опорная плоскость»)
      • Вкладка «Конструкция» панель «Рабочая плоскость» («Опорная плоскость»).
      • Вкладка «Системы» панель «Рабочая плоскость» («Опорная плоскость»).
   2. В области рисования нарисуйте эскиз опорной плоскости, не перпендикулярной конькам крыш.



   Вспомогательная плоскость на виде в плане



   Невыровненные коньки крыш



   Выровненные коньки крыш

   Создание конической крыши

   Если крыша содержит дуговую линию или окружность, определяющую уклон, то создается коническая крыша. При необходимости можно разделить дуги или окружности в сегментах указанным ниже образом.

   1. В области рисования выберите дугу.
   2. На палитре свойств задайте значение свойства «Количество полных сегментов».

   Если число сегментов равно нулю (по умолчанию), то создается коническая крыша.

   Источник
