Лобовой станок 1А693
Лобовые токарные станки
Эти станки применяют для обработки коротких заготовок большого диаметра в единичном производстве и в ремонтных мастерских. На них обтачивают наружные цилиндрические и конические поверхности, подрезают торцы, протачивают канавки, растачивают внутренние отверстия. У лобовых станков сравнительно малая длина и большой (до 4 м) диаметр планшайбы.
Краматорского станкостроительного завода
Техническая характеристика станка
Наибольшее расстояние между центрами, мм 320
Наибольший диаметр обрабатываемой заготовки, мм 3 200
Наибольшая масса заготовки, кг . 16 000
Частота вращения шпинделя, мин- 1 0,8—63
Мощность привода шпинделя, кВт 30
Масса, кг 58 000
Основные узлы станка

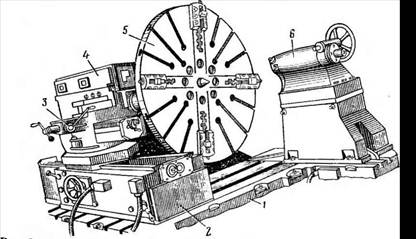

Рис. 1 Лобовой станок 1А693
Основание 1 выполнено в виде плиты.
Передняя бабка 4, жестко закреплена на плите 1. В передней бабке размещена коробка скоростей.
Основание суппорта 2 имеет продольные направляющие.
Суппорт 3 имеет продольное и поперечное движение подачи.
Задняя бабка 6 может переставляться по плите в требуемые положения. Ее закрепляют на плите болтами, головки которых входят в пазы плиты.
Планшайба 5 предназначена для закрепления обрабатываемой заготовки в кулачках или с помощью прихватов и болтов (при необходимости ее поддерживают центром задней бабки).
Главное движение резания — вращение шпинделя с заготовкой.
Движения подач — перемещение каретки в продольном и салазок в поперечном направлениях. Движение подачи осуществляется от отдельного электродвигателя.
Вспомогательные движения — быстрые перемещения каретки в продольном и салазок в поперечном направлениях от отдельного привода.
Принцип работы станка
Заготовка устанавливается в центрах или в патроне. В резцедержателе суппорта могут быть закреплены четыре резца. Инструменты для обработки отверстий вставляются в конус пиноли задней бабки. Сочетанием вращательного движения заготовки с поступательным перемещением резца на станке можно обрабатывать цилиндрические, конические, винтовые и торцовые поверхности, как наружные, так и внутренние.
Из-за невысокой точности, сложности установки заготовки, а также низкой производительности лобовые станки применяют редко. Они вытеснены более совершенными карусельными станками.
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Источник
ЛОБОТОКАРНЫЙ СТАНОК МОДЕЛИ 1А693
ЛОБОТОКАРНЫЙ СТАНОК МОДЕЛИ 1А693
Предназначен для обработки лобовых и цилиндрических поверхностей изделий из чугуна и стали, резцами из быстрорежущей стали или с пластинками из твердого сплава.
Станина с передним суппортом, задний суппорт и задняя бабка располагаются на общей плите.
Передняя бабка устанавливается на отдельной плите и крепится к ней болтами.
Все валы коробки скоростей и шпиндельная группа смонтированы на подшипниках качения. На планшайбу передается 18 чисел оборотов с общим диапазоном регулирования – 50.
Перемещение задней бабки по плите механизировано. Пиноль снабжена вращающимя центром.
Имеется устройство для определения осевых усилий. Передний и задний суппорты оснащены индивидуальными электродвигателями.
Повышенная производительность станка достигается за счет широкого диапазона регулирования скоростей шпинделя и коробки подач, гидравлического переключения скоростей и механизированного перемещения задней бабки по плите.
Техническая характеристика
Наибольший диаметр обрабатываемого изделия над плитой, мм
Наибольший диаметр устанавливаемого изделия над выемкой , мм
Наибольший вес изделия, тн
Наибольший крутящий момент, кгм
Расстояние между центрами, мм
Пределы чисел оборотов шпинделя, об/мин
Пределы подач, мм/мин:
Мощность эл. двигателя главного привода, кВт
Источник
Станок лоботокарный 1А693
Назначение станка по металлу 1А693
Предназначен для обработки лобовых и цилиндрических поверхностей изделий из чугуна и стали, резцами из быстрорежущей стали или с пластинками из твердого сплава Станина с передним суппортом, задний суппорт и задняя бабка располагаются на общей плите.
Технические характеристики станка 1А693
| Параметр | Значение |
|---|---|
| Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С) | Н |
| Наибольший диаметр детали обрабатываемой над станиной, мм | 3200 |
| Наибольший диаметр детали обрабатываемой над суппортом, мм | 2000 |
| Наибольшая длина обрабатываемой детали, мм | 3200 |
| ЧПУ | — |
| Пределы частот вращения шпинделя Min/Max, об/мин. | 1 — 50 |
| Мощность, кВт | 30 |
| Габариты, мм | 8300_5700 |
| Масса, кг | 55000 |
| Начало серийного выпуска, год | 1986 |
| Завод-производитель | Краматорский завод тяжелого станкостроения им. В.Я. Чубаря, ОАО |
Предлагаем купить новые или после капремонта аналоги оборудования типа Станок лоботокарный 1А693 по выгодной цене. Подбор подходящей модели можно произвести самостоятельно на нашем сайте в разделе КАТАЛОГ, или получив консультацию у сотрудников коммерческого отдела нашей компании.
Продажа аналогов станка модели 1А693 производится при 100% предоплате при наличии оборудования на складе и 50% предоплате при запуске станка в производство на заводе-изготовителе и оплате оставшихся 50% после сообщения о его готовности к отгрузке. Возможен другой совместно согласованный порядок оплаты.
Гарантия на продукцию, аналогичную изделию — Станок лоботокарный 1А693 составляет:
- новые станки — 12 мес.,
- после капитального ремонта — 6-12 мес..
Предприятия-производители оставляют за собой право на изменение стандартной комплектации и места производства оборудования без уведомления!
Обращаем Ваше внимание на то, что цены, указанные у нас на сайте, не являются публичной офертой, а стоимость оборудования уточняйте у наших менеджеров по продаже станков и кузнечно-прессового оборудования!
Если Вам необходимо купить Станок лоботокарный 1А693 звоните по телефонам:
в Москве +7 (499) 372-31-73
в Санкт-Петербурге +7 (812) 245-28-87
в Минске +375 (17) 246-40-09
в Екатеринбурге +7 (343) 289-16-76
в Новосибирске +7 (383) 284-08-84
в Челябинске +7 (351) 951-00-26
в Тюмени +7 (3452) 514-886
в Нижнем Новгороде +7 (831) 218-06-78
в Самаре +7 (846) 201-07-64
в Перми +7 (342) 207-43-05
в Ростове-на-Дону +7 (863) 310-03-86
в Воронеже +7 (473) 202-33-64
в Красноярске +7 (391) 216-42-04
в Нур-Султане +7 (7172) 69-62-30;
в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах
По всей России бесплатный номер 8 (800) 775-16-64.
В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок лоботокарный 1А693 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта — мы сами Вам перезвоним.
Источник
Станок лоботокарный 1А693
Назначение станка по металлу 1А693
Предназначен для обработки лобовых и цилиндрических поверхностей изделий из чугуна и стали, резцами из быстрорежущей стали или с пластинками из твердого сплава Станина с передним суппортом, задний суппорт и задняя бабка располагаются на общей плите.
Технические характеристики станка 1А693
| Параметр | Значение |
|---|---|
| Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С) | Н |
| Наибольший диаметр детали обрабатываемой над станиной, мм | 3200 |
| Наибольший диаметр детали обрабатываемой над суппортом, мм | 2000 |
| Наибольшая длина обрабатываемой детали, мм | 3200 |
| ЧПУ | — |
| Пределы частот вращения шпинделя Min/Max, об/мин. | 1 — 50 |
| Мощность, кВт | 30 |
| Габариты, мм | 8300_5700 |
| Масса, кг | 55000 |
| Начало серийного выпуска, год | 1986 |
| Завод-производитель | Краматорский завод тяжелого станкостроения им. В.Я. Чубаря, ОАО |
Предлагаем купить в Алматы, Нур-Султане (Астане), Караганде, Костанае, Павлодаре, Усть-Каменогорске, Шымкенте, Уральске, Актобе, Петропавловске и других городах Казахстана Станок лоботокарный 1А693 или его аналог (если изделие не выпускается) по доступной цене. Самостоятельно подобрать оборудование можно, зайдя в соответствующий подраздел основного раздела КАТАЛОГ на нашем сайте или получив консультацию у специалистов компании, позвонив на указанные ниже телефоны.
После согласования модели и условий доставки наш менеджер предоставит Вам договор и счет на его поставку. В договоре и счете для казахстанских покупателей цена на Товар указывается в рос. рублях с НДС=0.
Продажа аналогов оборудования — Станок лоботокарный 1А693 обычно осуществляется на условиях 100% предоплаты, если изделие имеется в наличии на складе. В случае его отсутствия и необходимости запуска станка в производство, покупателем оплачивается первоначально 50% его стоимости, а оставшиеся 50% перечисляются после подтверждения нашей компанией, что оборудование изготовлено и готово к отгрузке.
Также покупателем и менеджером отдела продаж нашего предприятия может быть согласован другой порядок оплаты и другой процент первоначальных и заключительных оплат по контракту.
Гарантия на станочную технику, аналогичную изделию — Станок лоботокарный 1А693 предоставляется:
- На новые станки — 12 мес.,
- На станки после кап. ремонта — 6-12 мес..
Предприятия-производители оставляют за собой право на изменение стандартной комплектации и места производства оборудования без уведомления!
Обращаем Ваше внимание на то, что информация, представленная на сайте, не является публичной офертой, а актуальную стоимость оборудования уточняйте у наших специалистов по продаже станочной техники!
Если Вам необходимо купить аналоги — Станок лоботокарный 1А693 в Алматы, Нур-Султане, Караганде, Костанае, Усть-Каменогорске, Шымкенте, Павлодаре, Уральске, Актобе, Петропавловске, Актау, Таразе, Атырау, Кызылорде, Семее, Кокшетау, Талдыкоргане, Туркестане, Экибастузе, Рудном, Темиртау, Жезказгане, Курчатове, Байконуре
Звоните на телефоны:
+7 (7172) 69-62-30
+7 (727) 350-81-40
+7 (7212) 94-02-35
В странах-соседях Казахстана — в Кыргызстане, Таджикистане, Туркменистане, Узбекистане в городах Нукус, Наманган, Бишкек, Коканд, Ашхабад, Андижан, Худжант, Душанбе, Карши, Бухара, Туркменабад, Самарканд, Ош, Ташкент, Дашогуз и других для покупки оборудования типа Станок лоботокарный 1А693 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контактные данные, кликнув на кнопку ЗАКАЗАТЬ ЗВОНОК вверху сайта, — мы сами Вам перезвоним.
Источник
ЛОБОТОКАРНЫЙ СТАНОК МОДЕЛИ 1А692
ЛОБОТОКАРНЫЙ СТАНОК МОДЕЛИ 1А692
Предназначен для обточки расточки изделий типа колец, фланцев, дисков с цилиндрической, конической, фасонной поверхностями методом гидрокопирования с переходом через центр изделия в полуавтоматическом цикле и универсальным способом – механическим суппортом.
Станок состоит из бабки с планшайбой, неподвижной поперечной станины, механического и гидрокопировального суппорта.
Механическим суппортом обрабатываются изделия в неавтоматическом цикле.
Достаточные диапазоны чисел оборотов шпинделя и величин подач, мощность главного привода позволяет экономично использовать станок для обработки изделий из различных материалов.
На станке имеется возможность предварительного набора чисел оборотов шпинделя. Управление переключением чисел оборотов шпинделя производится дистанционно. Также имеется возможность дистанционного переключения диапазонов подач.
В коробке скоростей применены гидравлические муфты, позволяющие передачу мах. крутящих моментов и обеспечивающие мин. габаритные размеры коробки скоростей.
Станок снабжен самоцентрирующим патроном с механизированным зажимом изделия и устройством для охлаждения инструмента.
При обработке гидрокопировальным суппортом деталей сложного профиля на станке предусмотрено автоматическое переключение вращения в момент перехода гидрокопировального суппорта через центр обрабатываемой детали. И в этот момент предусмотрено поддержание постоянной скорости.
Наибольший диаметр обрабатываемого изделия, мм
Наибольший диаметр устанавливаемого изделия перед поперечной станиной, мм
Диаметр изделия, зажимаемого в патроне, мм:
Высота центров от основания , мм
Диаметр патрона, мм
Наибольшая масса изделия, закрепляемого в патроне, кг
Наибольшая глубина копирования гидрокопировальным суппортом, мм
Наибольший крутящий момент на патроне, кгсм
Наибольшее окружное усилие резания, кгс
Частота вращения шпинделя, об/мин
Мощность эл. двигателя главного привода, кВт
