Виды столбов для навеса и их установка

Навесы на участках частных домов возводят для различных нужд. Они используются в качестве укрытия для автомобиля, спецтехники, для устройства летних беседок. Вне зависимости от назначения, эти конструкции возводятся по схожим технологиям. Долговечность постройки зависит от многих факторов, в том числе от вида и способа установки столбов. Рассмотрим, какими бывают опоры, их особенности и методы монтажа.

Какими бывают?

Опоры для навеса производятся из различных материалов. От их вида будет зависеть способ установки. Опорные столбы бывают деревянными, металлическими, кирпичными и другими. На их выбор влияют массивность и увесистость конструкции, а также личные предпочтения хозяев.

Деревянные

Опоры из натуральной древесины подойдут для облегчённых навесов с крышей из поликарбоната или других строительных материалов с небольшой массой. Для изготовления столбов нужно выбрать прочные и твёрдые древесные породы (например, дуб, бук, ясень, лиственные деревья) – они смогут прослужить до 15 лет.

Преимущества таких столбов:

• ценовая доступность;
• лёгкость в обработке;
• экологическая чистота;
• лёгкая установка и простой демонтаж;
• возможность комбинирования с натуральным или искусственным камнем, металлическими конструкциями.

Деревянным столбам присущи некоторые недостатки. Атмосферные осадки негативно влияют на древесину – со временем она начинает гнить и быстро приходит в негодность. Для продления долговечности придётся постоянно обрабатывать опоры составами для биозащиты.

Металлические

Опоры из металла считаются самыми надёжными и долговечными, благодаря чему их часто используют при строительстве навесов. Железные опоры бывают коваными, сборными или литыми. Нередко используют обычные или профильные трубы. Их можно покрасить в желаемый цвет для придания эстетичности.

Достоинства металлических столбов:

• долгий срок службы (правильно установленные опоры могут прослужить 30-50 лет);
• обеспечение надёжного и крепкого каркаса для кровли из лёгких или тяжёлых материалов;
• возможность установки во влажных грунтах и водонасыщенной почве;
• оптимальное соотношение по цене и качеству.

Столбы из металла можно многократно окрашивать, комбинировать с различными элементами из других материалов.

К недостаткам относят более сложную установку по сравнению с деревянными опорами, а также необходимость обработки нижней части конструкции антикоррозийными покрытиями.

Кирпичные

Опоры из кирпича не пользуются популярностью из-за дороговизны и трудоёмкой установки. Однако некоторые владельцы частных домов и приусадебных участков отдают предпочтение именно им. Кирпичные опоры выбирают по нескольким причинам:

• высокие декоративные качества;
• способность выдерживать тяжёлые кровельные материалы;
• стойкость к ультрафиолетовому излучению и воздействию негативных атмосферных явлений (температурные перепады, осадки, зной, морозы).

К этой же категории относят кладку из натурального или искусственного камня. Такие опорные конструкции смотрятся роскошно, они подчёркивают высокий статус владельцев. Чаще всего они встречаются на территориях состоятельных людей, а также любителей античной архитектуры.

Подготовка площадки

Возведение навесов производится по одной схеме. В первую очередь нужно определиться с местом расположения постройки. Площадку следует подбирать в соответствии с эстетическими и практическими соображениями. Рекомендуется отказаться от установки навеса вблизи водоёмов, поскольку в этом случае потребуется принятие дополнительных гидроизоляционных мер. Нежелательно возведение постройки на склонах, потому что на таком участке может понадобиться монтаж свайного фундамента.

Перед установкой столбов для навеса нужно определиться с габаритами будущей конструкции. Площадь местности должна быть больше возводимой постройки примерно на 80 см по периметру. Выбранную местность необходимо очистить, убрав растения, корневища, камни. Следующий этап – разравнивание поверхности.

После подготовительных мероприятий нужно разметить территорию. Для этого следует вбить 4 колышка по углам будущего навеса. Для точности измерений нужно использовать измерительные приборы. Например, удобна в работе лазерная рулетка. Между установленными колышками необходимо натянуть плотную верёвку.

Один из самых ответственных моментов – правильный расчёт количества столбов. Для вычислений потребуется знать массу кровли. Нужно также учитывать ветровые нагрузки и вес снега в зимний период. Для возведения открытых конструкций размером 6х3 м потребуется 8 металлических столбов с размерами 80-100 мм (опорная конструкция на двух ножках выдерживает примерно 250 кг веса).

Способы установки столбов

Самым простым методом установки опор считается их закапывание в землю. Этот способ подойдёт для малогабаритных, лёгких или временных строительных сооружений. Все работы можно выполнить своими руками, не имея при этом опыта.

Порядок установки деревянных опор:

• выкопать необходимое количество ям глубиной 50 см (для работ потребуется штыковая лопата или специальный бур);
• утрамбовать дно сделанного углубления и засыпать его песком на высоту до 10 см;
• подготовить деревянные стойки, обработав их нижние части составами против гниения;
• вкопать в землю столбы, строго проверяя по уровню вертикальность их установки (при необходимости для обеспечения нужного положения рекомендуется использовать подпорки);
• уплотнить грунт;
• для увеличения долговечности опорных конструкций будет правильным бетонирование их нижней части – для этого они заливаются жидким бетоном.

Подобным образом производится установка металлических кованых опор или изделий из профильной трубы. Для возведения небольших строений столбы нужно закапывать на глубину 50-60 см. Перед установкой углубление частично засыпается песком с мелким щебнем. Части профиля, которые будут контактировать с почвой, следует обработать антикоррозийным составом.

Для обеспечения лучшей устойчивости навеса на опорах рекомендовано приварить к круглым профилям железные пятаки. Столбы нужно ровно выставить, проверяя вертикальность их установки по уровню. Для надёжности опоры нужно забетонировать – для этого необходимо залить жидкий рабочий раствор в пустоты. При застывании массы важно следить за вертикальностью конструкций.

Сложнее всего поставить кирпичные или каменные опорные конструкции. Для этого нужно:

• сделать разметку, выкопать ямы в форме квадрата глубиной до 60 см;
• засыпать дно каждого углубления песчаной подушкой на 5 см, тщательно её утрамбовывая;
• далее идёт установка опалубки с применением закладных деталей и гидроизоляции, после чего производится монтаж арматурного каркаса, всё это бетонируется;
• после отвердевания раствора опалубка демонтируется;
• при подготовке подземной части боковые стенки основы обмазывают битумным раствором, закапывают и доводят кладку до соответствия проектным отметкам.

Полезные рекомендации

На устойчивость навеса в большей степени влияет соблюдение строгой вертикальности опорных конструкций. Чтобы не допустить оплошностей, рекомендуется на каждом этапе работ проверять положение опор при помощи отвеса. В процессе бетонирования нужно пользоваться деревянными или металлическими подпорками, которые после частичного застывания бетонной массы следует демонтировать. Корректировку положения столба можно производить в течение первых 2-3 часов после заливки раствора.

После монтажа опорных конструкций их нужно выровнять по высоте. Для этих целей лучше всего воспользоваться гидроуровнем. Без помощи других людей в этом случае не обойтись. Если столбы устанавливаются не на ухабистой, а на ровной местности, нужно на каждом столбе (на нижней части) нанести метки на одинаковом расстоянии, они должны соответствовать уровню заглубления опоры в землю.

После установки опор можно приступать к дальнейшим работам по монтажу перекрытия навеса.

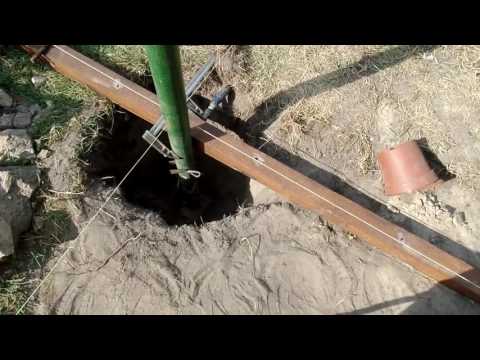

В следующем видео рассказывается о том, как установить столбы для навеса.

Источник

Столбы для навеса

Навес на даче или у частного дома может выполнять множество функций: укрывание от солнца и дождя зоны отдыха, хозяйственных территорий, летнего гаража. Обычно укрытие обустраивают листами поликарбоната или деревянными досками. А опирается настил на столбы – опоры, которые могут быть сделаны из дерева или металла.

Какими бывают столбы

Опоры для навеса делают из разных материалов:

• Дерево;
• Металлические трубы;
• Кирпич или бетон;
• Комбинированные опоры.

Деревянные столбы для навеса

Это самый простой и доступный вид опор под навес, которые можно установить самостоятельно даже при отсутствии специальных навыков. Древесина подойдет любая, но прочная и твёрдая, оптимально отдать предпочтение лиственным породам деревьев.

Стойка может быть цельной деревянной, закопанной у основания в землю, или комбинированной – когда основание столба каменное, и только верх деревянный. В первом случае особенно важно, чтобы материал был хорошо пропитан антисептиками, препятствующими гниению.

Установка деревянных столбов для навеса подходит под конструкцию из поликарбоната или досок.

Столбы для навеса из профилированной трубы

Металл – прочный и долговечный материал, способный служить опорой для поддержания навеса долгие десятилетия. Металлические столбы для навеса – самые надежные и крепкие опоры, которые обходятся не так уж дорого.

В качестве стоек обычно используют обычные металлические трубы разного диаметра, перед закапыванием в грунт нижнюю их часть необходимо покрыть антикоррозийной эмалью, продляющую срок службы опоры, и полимером для гидроизоляции.

Столбы для навеса из профильной трубы применяют во многих случаях:

• Для получения надежного и крепкого каркаса под навесы из поликарбоната, досок, металлического профиля;
• При влажных и водонасыщенных грунтах;
• Для монтажа основания под фермы;
• Для установки каркаса «на века».

Металлические столбы (трубы) дороже деревянных, но и служат они значительно дольше без потребности в ремонте, а также более эстетичны, выдерживают неограниченное количество окрашиваний.

Опоры из кирпича

Стойки из кирпича выглядят красиво и основательно, но это самый дорогой вид опор и трудоемкий в установке. Хорошо смотрятся опоры из кирпича на фоне фасада или забора из того же материала под любой навес. Интересно играет на кирпиче поликарбонат, пропуская солнечные лучи.

Для строительства подходит кирпич красный, белый и силикатный, выбор следует делать, исходя из декоративных особенностей участка.

К этой же группе можно отнести опоры из декоративного камня.

Расчет столбов

Прежде, чем закупать материал и приступать к работам, необходимо рассчитать количество опор и глубину их заложения, выбрать тип устройства подземной части стойки.

Расчет количества опор под навес

При определении количества опор нужно рассчитать нагрузку на 1 столб и соотнести ее с допустимым шагом столбов. В среднем, одна металлическая труба диаметром 80…100 мм способна выдержать нагрузку до 250 кг. В нее входит:

• Вес кровельного участка (навеса);
• Собственный вес трубы;
• Масса снежного покрова.

Обычно навес обустраивают под 1 автомобиль или небольшую площадку. На примере периметра 6х3 метра понадобится 8 опор:

• 4 в углах;
• По 2 с каждой стороны между угловыми стойками.

Среднее расстояние между опорами – 2,0 метра, можно принять и больше – 2,5 метра.

То же касается каменных стоек. В этом вопросе также важно учесть гибкость кровельного покрытия, чтобы оно не провисло под тяжестью снега. Больше 2-2,5 метров между опорами без дополнительной подкровельной балки принимать не следует.

Величина заглубления опоры

Установка столбов для навеса осуществляется в грунт. Чтобы стойка стояла ровно, необходимо принять правильную глубину для закапывания её основания и способ погружения и фиксации в грунте. Столб может быть введен в землю следущими способами:

• 1) Вбивание подойдет для металлических опор под небольшие навесы с легкими укрывными материалами. Вбивание возможно только на плотных грунтах, ни в коем случае нельзя прибегать к этому способу на суглинках и пучинистых почвах;
• 2) Бетонирование способно усилить несущую способность столба на любых почвах. Бетонированию подвергают металлические столбы, реже — дерево;
• 3) Бутование. По сути, это вкапывание столба, но с применением уплотняющих почву материалов – щебня, гравия.

Глубину определяют по величине промерзания грунта в регионе. Столб заводят на глубину ниже табличной на 20-30 см, не нужно забывать об обустройстве подушки 10-15см.

Как поставить столбы для навеса

Опоры для навеса можно установить разными способами. Выбор зависит от материала изготовления столба, типа грунтов и предполагаемой нагрузки на покрытие.

Монтаж деревянных столбов

Как установить деревянные столбы для навеса:

1. Закопать столб. Для этого выкапывают яму, засыпают а дно подушку из смеси песка и щебня. Туда же опускают подготовленную деревянную стойку, тщательно обработанную от гниения. После этого засыпают грунт обратно и уплотняют его. Этот метод подходит для организации временного или легкого навеса.
2. Прикрепить стойку к существующему столбчатому фундаменту. Это щадящий способ использования деревянных стоек. В готовые столбчатые фундаменты заранее закладывают пластины, к которым в последствии крепятся деревянные опоры.

Установка металлических столбов

Стойки из труб делают чаще остальных, поэтому и способов монтажа для этого материала придумано больше.

Забивание

Забить можно металлические столбы в плотные грунты. Это отличный способ сэкономить на монтажных работах и получить надежный каркас.

В отмеченном месте устанавливают трубу, надевают оголовок (толстый слой картона) и начинают забивание до достижения плотных пород грунта. Поскольку подушка из песка и щебня при этом методе отсутствует, ориентироваться стоит именно на твердые опорные пласты. Излишки длины по верху можно подрезать. При этом, глубина столбов для навеса не должна быть меньше 1,5 метров или ½ от верхней части столба.

Бутование столбов для навеса

Это метод, аналогичный закапыванию. В отмеченном месте готовится лунка глубиной ниже уровня промерзания на 0,3 метра. На дно засыпается смесь песчано-гравийная и устанавливается столб. Далее яму послойно заполняют песчано-гравийной смесью, постоянно подливая воду для уплотнения.

Когда до вершины лунки осталось 15-20 см, заливают бетонный раствор, который служит в качестве усиления для опоры.

• Высокая эффективность при малых финансовых и трудовых затратах;
• Быстрая скорость установки.
• Недостаток – небольшая несущая способность столбов.

Бетонирование столбов для навеса

Чтобы получить надежную и универсальную опору, берут металлические трубы и заглубляют их в грунт, применяя бетонирование основания столба. Метод целесообразен для использования на подвижных и пучинистых грунтах, где сложно достигнуть плотных слоев и необходимо защитить стойку от выталкивания при пучении насыщенного водой грунта.

Как забетонировать столбы для навеса:

• 1) Выкапывают яму на рассчитанную глубину;
• 2) Низ засыпают щебеночно-песчаной смесью и уплотняют;
• 3) Выставляют металлический каркас для усиления «стакана»;
• 4) Монтируют опалубку;
• 5) Вставляют трубу и фиксируют ее к каркасу металлической арматурой;
• 6) Производят заливку бетона.

Установка столбов

Нельзя обойти стороной монтаж кирпичных столбов, которые тоже иногда применяются для поддержания навесов. Чтобы установить такую опору, необходим фундамент. Чаще это столбчатая конструкция.

• 1) Выкапывают яму размерами 50×50 сантиметров минимум;
• 2) На дно укладывают подушку из песка и щебня для компенсации нагрузок от грунта;
• 3) Укладывают тонкий слой цемента или кладочного раствора для выравнивания площадки. Можно пропустить этот этап, если хорошо разровнять площадку;
• 4) Теперь приступают к кладке столбиков. Для опоры под навес достаточно кладки 1-1,5 кирпича.

Когда подземная часть готова, боковые стенки основания закрывают рубероидом или обмазывают битумом, затем закапывают и сверху доводят кладку до проектной отметки.

Когда стойки готовы, приступают к монтажным работам по установке перекрытия навеса.
