- Полимерный тарельчатый дюбель с рёбрами ограничения глубины и забивным металлическим распорным элементом с термоизоляционной головкой
- Как заказать?
- Отдел продаж:
- Региональные менеджеры:
- Назначение:
- Материал:
- Применение Стена 2MH
- Сертификат соответствия №0249008
- Termoclip стена-2MH
- ТАРЕЛЬЧАТЫЙ ПОЛИМЕРНЫЙ АНКЕР С ЗАБИВНЫМ МЕТАЛЛИЧЕСКИМ РАСПОРНЫМ ЭЛЕМЕНТОМ С ТЕРМОИЗОЛЯЦИЕЙ. ТАРЕЛЬЧАТЫЙ ДЮБЕЛЬ ИМЕЕТ РЁБРА ОГРАНИЧЕНИЯ ГЛУБИНЫ
- Полимерный тарельчатый дюбель с рёбрами ограничения глубины и забивным металлическим распорным элементом с мелкой накаткой и термоизоляционной головкой
- Как заказать?
- Отдел продаж:
- Региональные менеджеры:
- Назначение:
- Материал:
- Применение Стена 2MT
- Сертификат соответствия №0249008
Полимерный тарельчатый дюбель с рёбрами ограничения глубины и забивным металлическим распорным элементом с термоизоляционной головкой
Как заказать?
Добавьте изделие в Заказ, затем отправьте Заявку.
Отдел продаж:
Региональные менеджеры:
Назначение:
Материал:

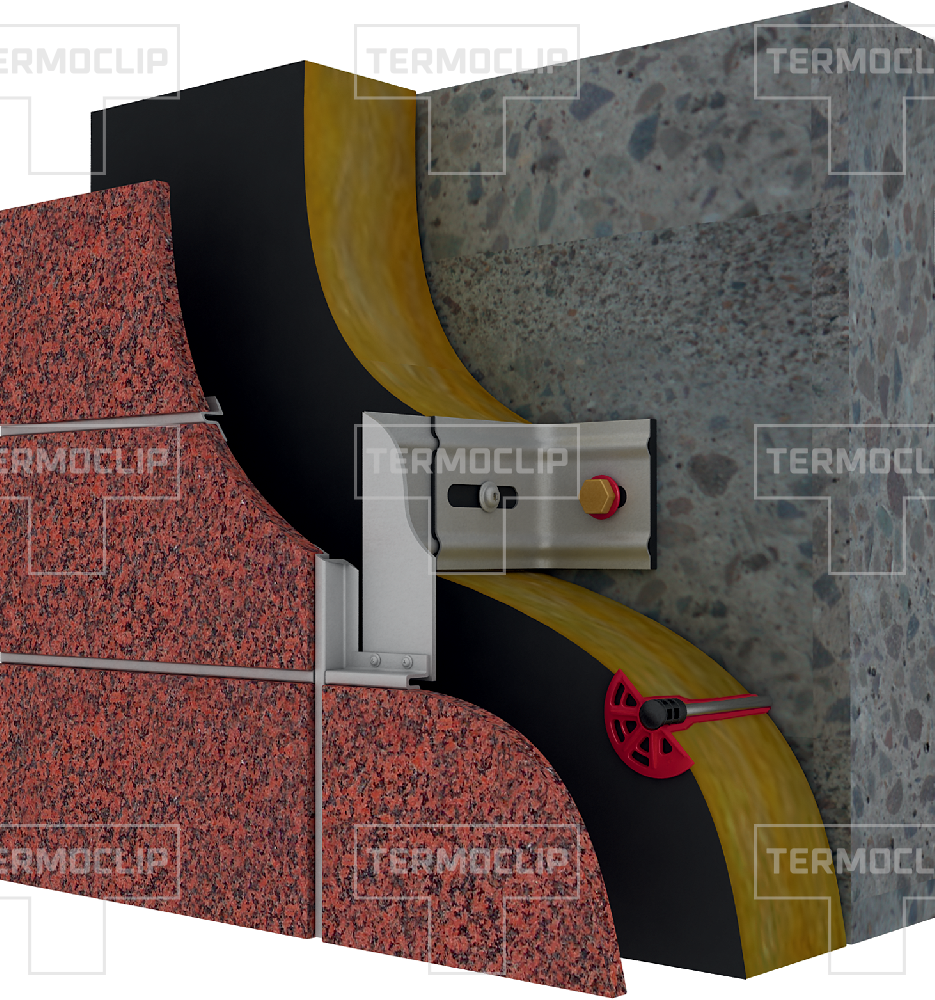

Применение Стена 2MH
Сертификат соответствия №0249008
| Длина анкера, мм | Диаметр отв., мм | Глубина анкеровки, мм | Толщина прикр. м-ла*, мм | Диаметр тарельчатого элемента, мм |
| 95 | 8 | 45 | 50 | 60 |
| 115 | 8 | 45 | 70 | 60 |
| 125 | 8 | 45 | 80 | 60 |
| 135 | 8 | 45 | 90 | 60 |
| 145 | 8 | 45 | 100 | 60 |
| 165 | 8 | 45 | 120 | 60 |
| 175 | 8 | 45 | 130 | 60 |
| 195 | 8 | 45 | 150 | 60 |
| 215 | 8 | 45 | 170 | 60 |
| 225 | 8 | 45 | 180 | 60 |
| Усилие вырыва анкера из бетона, кН | 1.4 |
|---|---|
| Усилие вырыва анкера из кирпича, кН | 1.4 |
| Усилие вырыва анкера из ячеистого бетона, кН | 1.2 |
| Температурный диапазон эксплуатации, °С | –50 . +80°С |
| Удельные теплопотери через дюбель, Вт/°С | 0.001 – 0.002 |
Фасады НФС (Навесные Фасадные Системы) без ограничения этажности.
Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 180 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:
- тяжелый и легкий бетон, и изделия из него;
- полнотелый керамический и силикатный кирпич;
- блоки из ячеистого бетона.
| Категории использования | Процесс сверления |
|---|---|
| Бетон | Ударное бурение |
| Ячеистый бетон | Сверление с/без ударного импульса |
| Полнотелый кирпич | Ударное бурение |
При монтаже соблюдать правила подбора длины крепежа, так как анкерная зона дюбеля 45 мм. Пример: при толщине утеплителя 120 мм, длина дюбеля составляет – 165 мм.
Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.
Отверстие должно буриться сверлом диаметром 8 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.
Источник
Termoclip стена-2MH
ТАРЕЛЬЧАТЫЙ ПОЛИМЕРНЫЙ АНКЕР С ЗАБИВНЫМ МЕТАЛЛИЧЕСКИМ РАСПОРНЫМ ЭЛЕМЕНТОМ С ТЕРМОИЗОЛЯЦИЕЙ. ТАРЕЛЬЧАТЫЙ ДЮБЕЛЬ ИМЕЕТ РЁБРА ОГРАНИЧЕНИЯ ГЛУБИНЫ
Предназначен для крепления теплоизоляционных плит к ограждающей конструкции в фасадных системах наружного утепления, как с тонким штукатурным слоем, так и с воздушным зазором. Наилучшим образом подходит для крепления теплоизоляционных плит малой плотности.
Тарельчатый дюбель Стена 2 выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент MH выполнен из углеродистой стали со стойким антикоррозионным покрытием и защищен термоизоляционной головкой из ударопрочного полиамида.
| Длина анкера, мм | Распорная зона, мм | Толщина прикрепляемого материала до, мм | Диаметр отверстия, мм | Диаметр тарельчатого элемента, мм |
|---|---|---|---|---|
| 95 | 45 | 50 | 8 | 60 |
| 115 | 45 | 70 | 8 | 60 |
| 145 | 45 | 100 | 8 | 60 |
| 165 | 45 | 120 | 8 | 60 |
| 175 | 45 | 130 | 8 | 60 |
| 195 | 45 | 150 | 8 | 60 |
| 225 | 45 | 180 | 8 | 60 |
При монтаже фасадной термоизоляционной системы с тонким штукатурным слоем необходимо к толщине утеплителя прибавлять толщину клеевого состава (min 10 мм) и величину искривления стены здания. В случае реставрации фасадов зданий старого фонда необходимо учитывать степень разрушения и толщину старого штукатурного слоя.
Источник
Полимерный тарельчатый дюбель с рёбрами ограничения глубины и забивным металлическим распорным элементом с мелкой накаткой и термоизоляционной головкой
Как заказать?
Добавьте изделие в Заказ, затем отправьте Заявку.
Отдел продаж:
Региональные менеджеры:
Назначение:
Материал:

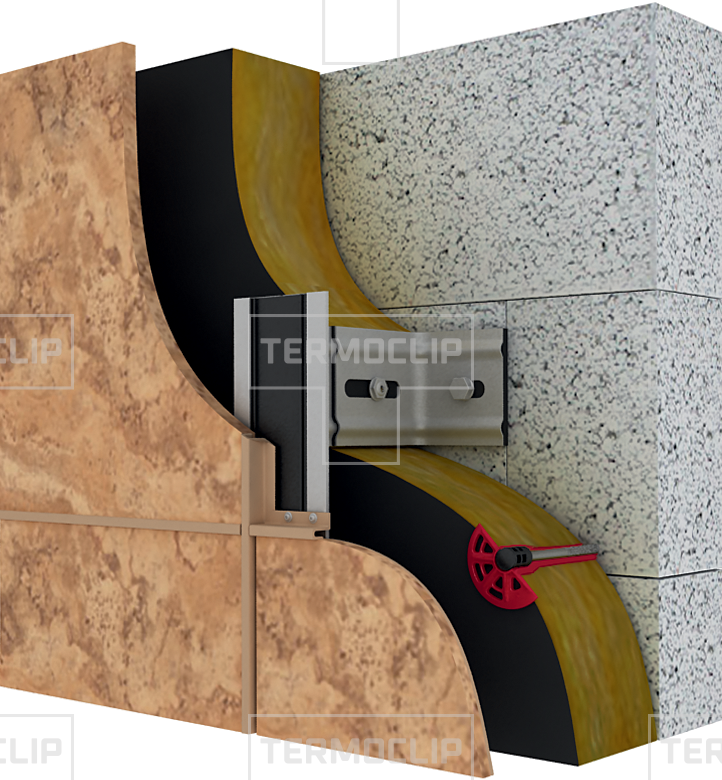

Применение Стена 2MT
Сертификат соответствия №0249008
| Длина анкера, мм | Диаметр отв., мм | Глубина анкеровки, мм | Толщина прикр. м-ла*, мм | Диаметр тарельчатого элемента, мм |
| 95 | 8 | 45 | 50 | 60 |
| 115 | 8 | 45 | 70 | 60 |
| 125 | 8 | 45 | 80 | 60 |
| 135 | 8 | 45 | 90 | 60 |
| 145 | 8 | 45 | 100 | 60 |
| 165 | 8 | 45 | 120 | 60 |
| 175 | 8 | 45 | 130 | 60 |
| 195 | 8 | 45 | 150 | 60 |
| 215 | 8 | 45 | 170 | 60 |
| 225 | 8 | 45 | 180 | 60 |
| Усилие вырыва анкера из бетона, кН | 2.2 |
|---|---|
| Усилие вырыва анкера из кирпича, кН | 2.2 |
| Усилие вырыва анкера из щелевого кирпича, кН | 1.6 |
| Усилие вырыва анкера из ячеистого бетона, кН | 1.2 |
| Температурный диапазон эксплуатации, °С | –50 . +80°С |
| Удельные теплопотери через дюбель, Вт/°С | 0.001 – 0.002 |
Фасады НФС (Навесные Фасадные Системы) без ограничения этажности.
Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 180 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:
- тяжелый и легкий бетон, и изделия из него;
- полнотелый керамический, щелевой и силикатный кирпич;
- блоки из ячеистого бетона.
| Категории использования | Процесс сверления |
|---|---|
| Бетон | Ударное бурение |
| Ячеистый бетон | Сверление с/без ударного импульса |
| Полнотелый кирпич | Ударное бурение |
| Щелевой кирпич | Сверление без ударного импульса |
При монтаже соблюдать правила подбора длины крепежа, так как анкерная зона дюбеля 45 мм. Пример: при толщине утеплителя 120 мм, длина дюбеля составляет – 165 мм.
Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.
Отверстие должно буриться сверлом диаметром 8 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.
