§ 2.1. Конструктивные схемы зданий

Основные несущие элементы (фундаменты, стены и т. д.) в совокупности образуют несущий остов здания, который воспринимает все нагрузки, воздействующие на здание, и передает их на основание, а также обеспечивает пространственную неизменяемость (жесткость) и устойчивость здания.

По конструктивной схеме несущего остова здания подразделяются на бескаркасные, каркасные и с неполным каркасом. В бескаркасных зданиях основными вертикальными несущими элементами служат стены, в каркасных — отдельные опоры (колонны, столбы), в зданиях с неполным каркасом — и стены, и отдельные опоры.

Жилые и общественные здания, как правило, строят из кирпича, камней и из крупноразмерных деталей и элементов: крупноблочные, крупнопанельные и объемно-блочные.

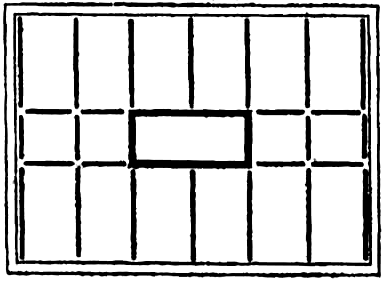

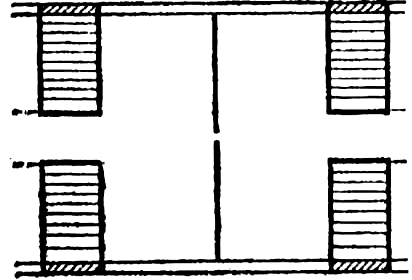

Рис. 2. Конструктивные схемы бескаркасных зданий с несущими стенами:
а — продольными, б — поперечными и продольными

Бескаркасные здания из кирпича и мелких камней возводят обычно с продольными несущими (рис. 2, а) наружными и внутренними стенами. Поперечные стены в таких зданиях устраивают преимущественно в лестничных клетках, в местах, где проходят дымовые и вентиляционные каналы, а также в промежутках между ними для придания большей устойчивости продольным стенам и зданию в целом. В зданиях с поперечными несущими стенами продольные наружные стены являются самонесущими, а перекрытия опираются на поперечные стены. Возводятся также бескаркасные здания, у которых несущими являются как поперечные, так и продольные стены (рис. 2, б). В таких зданиях панели перекрытий размером на комнату опираются всеми четырьмя сторонами на поперечные и продольные стены.

Бескаркасные крупноблочные здания со стенами из бетонных и других блоков имеют конструктивную схему с поперечными и продольными несущими стенами (рис. 3). Общественные многоэтажные здания чаще возводят с продольными несущими стенами. При этом в зависимости от ширины здания может быть не одна, а две внутренние продольные стены.

Рис. 3. Конструктивная схема крупноблочного здания с поперечными и продольными несущими стенами:
1 — фундамент, 2 — стены подвала, 3 — перекрытия, 4 — внутренние поперечные стены, 5 — наружные стены, 6 — лестничная площадка, 7 — лестничный марш, 8 — внутренняя продольная стена, 9 — балкон, 10 — межкомнатная перегородка

Бескаркасные крупнопанельные здания бывают: с тремя продольными несущими стенами; с поперечными несущими стенами-перегородками, устанавливаемые с малым или большим шагом (расстоянием) друг от друга.

В домах с поперечными несущими стенами-перегородками (рис. 4) все основные элементы несущие: поперечные стены-перегородки, внутренняя продольная и наружные стены. Панели перекрытий имеют опоры по четырем сторонам. При этом наружные стеновые панели 2, которые мало отличаются от наружных панелей в домах с продольными несущими стенами, считаются также несущими. Перегородочные панели 4 и панели внутренней продольной стены в таких домах изготовляют из тяжелого (конструктивного) бетона.

Рис. 4. Конструктивная схема крупнопанельного дома с несущими стенами-перегородками:
1 — наружные панели, 2 — санитарно-технические кабины, 3 — несущие перегородки, 4 — внутренние несущие поперечные стены (перегородки), 5 — панели перекрытия, 6 — цокольные панели, 7 — блоки фундаментов

Каркасными сооружают, как правило, общественные и административные здания. В последние годы начали строить также и каркасные многоэтажные жилые дома.

Несущий каркас состоит из колонн и ригелей, выполняемых в виде балок с четвертями для рпирания конструкций перекрытий. Скрепленные между собой колонны и ригели образуют несущие рамы, воспринимающие вертикальные и горизонтальные нагрузки здания. Наружные стены зданий могут выполняться как самонесущие. В этом случае они опираются непосредственно на фундаменты или на фундаментные балки, устанавливаемые по столбчатым фундаментам. Ненесущие наружные стены в виде навесных панелей прикрепляют к наружным колоннам каркаса.

В зданиях с неполным каркасом наружные стены делают несущими, а колонны располагают лишь по внутренним осям здания. При этом ригели укладывают между колоннами, в иногда и между колоннами и наружными стенами.

Объемно-блочные здания возводят из крупноразмерных элементов — объемных блоков, которые представляют собой готовую часть здания, например комнату. Размеры объемных блоков зависят от схемы разрезки здания на блоки-комнаты. Такие дома имеют две конструктивые схемы: блочную и блочно-панельную. Блочные здания возводят только из объемных блоков, устанавливаемых вплотную друг к другу, в блочно-панельных — объемные блоки устанавливают на расстоянии один от другого так, что между ними образуется комната, которую перекрывают панелями.

Производственные здания строят одно-и многоэтажными. Основные конструктивные элементы их выполняют те же функции, что и в гражданских.

Одноэтажные бескаркасные здания возводят с несущими наружными и внутренними стенами.

Здания с неполным каркасом имеют внутренний каркас (колонны или столбы, ригели) и несущие наружные стены. Конструктивная схема таких зданий аналогична схеме гражданских; в таких зданиях может быть один ряд или несколько внутренних несущих колонн или столбов в зависимости от ширины здания.

Рис. 5. Схемы каркасов одноэтажных промышленных зданий:
а — с плоской, б — со скатной кровлей; 1 — фундаментные балки (рандбалки), 2 — фундаменты, 3 — колонны крайнего ряда, 4 — колонны среднего ряда, 5 — подкрановые балки, 6 — балки покрытия, 7 — панели покрытия, 8 — воронка водостока, 9 — утеплитель и кровля, 10 — парапет, 11 — панели стены, 12 — оконные переплеты, 13 — пол по грунту, 14 — фонарь, 15 — стропильные фермы

Одноэтажные каркасные здания возводят с самонесущими или ненесущими навесными наружными стенами, все конструкции внутри здания опираются на элементы каркаса. Здания бывают многопролетные с пролетами одинаковой (см. рис. 5) или разной ширины и высоты или однопро-летные. Покрытия делают плоские (рис. 5, а) или скатные (рис. 5, б), с бесфонарными или фонарными надстройками.

Основные элементы каркаса: колонны 3 и 4, балки 6 покрытий или стропильные фермы 15, которые образуют плоские поперечные рамы. Рамы устанавливают на расстоянии 6 или 12 м друг от друга. Эти элементы каркаса бывают стальными и железобетонными. На рамы опирают продольные элементы каркаса: подкрановые балки 5, по которым прокладывают пути для мостовых кранов: ригели стенового каркаса (фахверка), используемого для крепления оконных переплетов 12 и стеновых ограждающих панелей в случае вертикальной разрезки их; панели покрытий 7 или прогоны кровли, по которым укладывают листы профилированной стали или панели из асбестоцементных листов и других материалов: фонари 14, назначение которых — обеспечить естественную аэрацию и освещение зданий.

Стены устраивают из кирпича, панелей, навесных крупноразмерных железобетонных, армопенобетонных, асбестоцементных и других плит, которые прикрепляют непосредственно к колоннам каркаса.

Источник

3.2. Конструктивный тип зданий

Конструктивный тип зданий представляет собой вариант конструктивной системы по признаку вида вертикальных несущих конструкций.

Различают следующие виды вертикальных несущих конструкций:

— стержневые (колонны каркаса);

— объемно-пространственные (объемные блоки);

— объемно-пространственные внутренние несущие конструкции на высоту здания в виде тонкостенных стержней открытого или замкнутого профиля (стали жесткости), который располагают обычно в центре здания;

— объемно-пространственные внешние несущие конструкции на высоту здания в виде тонкостенной оболочки замкнутого профиля, образующий одновременно и наружную ограждающую конструкцию здания.

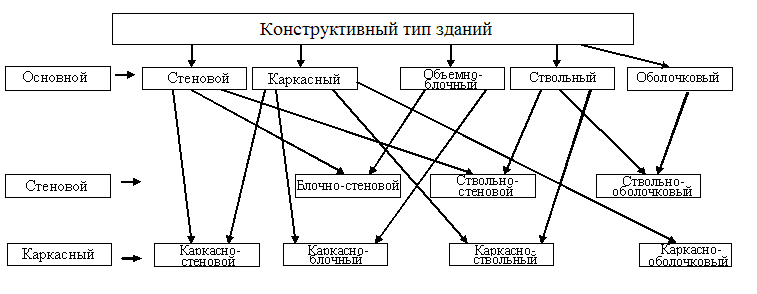

Классификация конструктивных типов зданий (основных и комбинированных) приведены на рис. 3.6.

Рис. 3.6. Классификация конструктивных типов зданий.

Основные и комбинированные конструктивные типы зданий приведены на рис. 3.7. и рис. 3.8.

Горизонтальные несущие конструкции (перекрытия) зданий, как правило, однотипные и представляют собой жесткий диск (сборный, монолитный или сборно-монолитный).

абвгд

несущие наружные стены

ненесущие наружные стены

несущий объемный блок

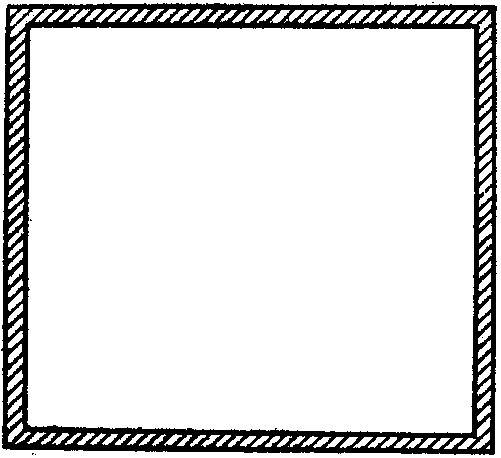

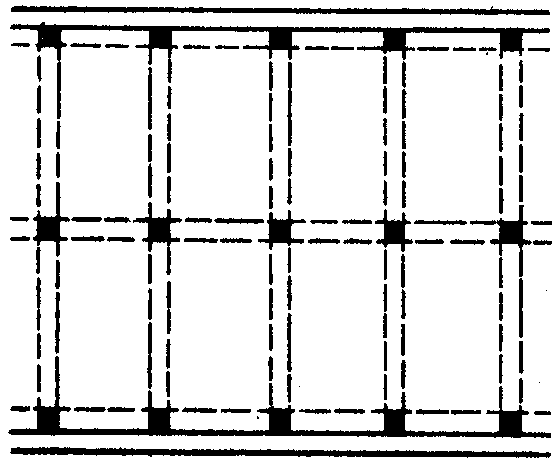

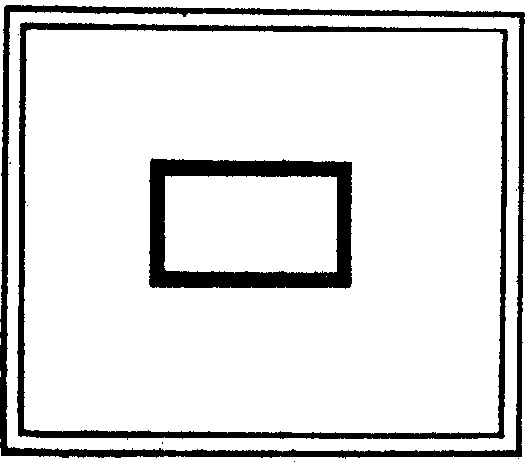

Рис. 3.7. Основные конструктивные типы зданий: а – каркасный; б – бескаркасный; в – объемно-блочный (столбчатый); г – ствольный; д – оболочковый

Вид вертикальной несущей конструкции

Схема плана здания

Схема разреза здания

на высоту этажа

на высоту здания

Рис. 3.8. Основные конструктивные типы зданий. Ординарные (обыкновенные, простые) конструктивные системы: 1 – колонна каркаса; 2 – ригель каркаса; 3 – несущая стена; 4 – перекрытие; 5 – объемный блок; 6 – ствол жесткости; 7 – перекрытие консольного типа; 8 – стена-оболочка здания; 9 – ферма или балка перекрытия

абвг

дежи

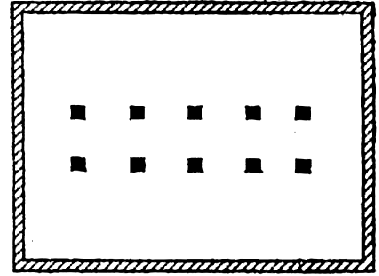

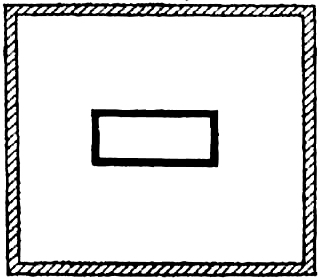

Рис. 3.9. Комбинированные конструктивные типы зданий: а – с неполным каркасом; б – каркасно-диафрагмовый; в – каркасно-ствольный; г – каркасно-блочный; д – блочно-стеновой; е – ствольно-стеновой; ж – оболочково-стволовой; и – каркасно-оболочковый

В комбинированном каркасно-стеновом конструктивном типе здания (неполный каркас) несущие стены расположены по периметру, а внутри здания – колонны каркаса. Возможно обратное расположение стен и колонн. Здание может иметь смешанный конструктивный тип, когда, например, каркас расположен в пределах нижних 1-2 этажей, а выше стеновой конструктивный тип.

3.3. Конструктивные схемы зданий

Конструктивная схемапредставляет собой вариант конструктивной системы конструктивного типа здания по признакам состава и размещения в пространстве основных несущих конструкций – продольному, поперечному или др., также по характеру статистической работы (тип соединения основных конструкций между собой). Классификация конструктивных схем зданий приведена на рис. 3.9.

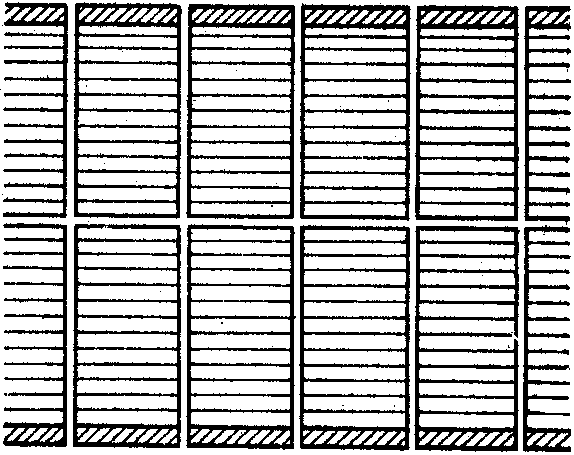

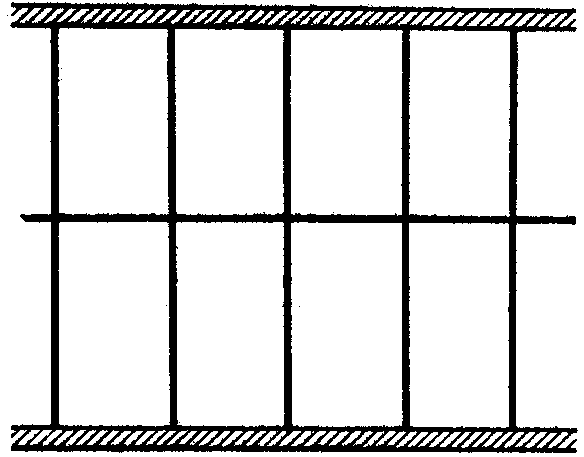

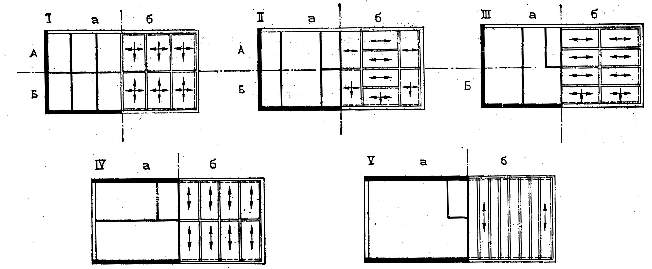

Рис. 3.10 Стеновые конструктивные схемы зданий: 1 – перекрестно-стеновая; ІІиIII– поперечно-стеновые;IVиV– продольно-стеновые; А – варианты с несущими или самонесущими продольными наружными стенами; Б – то же, с несущими; а – план стен; б – план перекрытий.

При стеновом конструктивном типе зданий применяют 5 конструктивных схем (рис. 3.9.).

Перекрестно-стеновая схема(рис. 3.10.І) характеризуется малыми размерами помещений (до 20 м 2 ), ее применяют, в основном, для многоэтажных панельных жилых зданий со сплошными железобетонными плитами перекрытий, опертыми по контуру.

Схемы с поперечными несущими стенами со смешанным шагом(чередующиеся с большим (более 4,8 м), малым (менее 4,5 м)) и большим шагом (рис. 3.10.ІІиIII) позволяют более разнообразно решать планировку жилых зданий, размещать встроенные нежилые помещения в первых этажах, обеспечивают удовлетворительные планировочные решения школ и детских учреждений.

Продольно-стеновая схема(рис. 3.10.IV) традиционно применяется при проектировании гражданских зданий различной этажности с каменными и крупноблочными конструкциями. Она обеспечивает свободу планировочных решений в зданиях.

Схема с продольными наружными несущими стенами(рис. 3.10.V) применяется в жилых 9-10-этажных зданиях. Она обеспечивает максимальную свободу планировки и многократной трансформации планировочных решений в течение срока эксплуатации здания.

В каркасныхзданиях горизонтальные и вертикальные элементы, соединенные между собой в поперечном и продольном направлениях, образуют конструкции, называемые рамами. Соединение элементов в раме может быть шарнирным и жестким. При шарнирном соединении балки и стойки изгибающие усилия, возникающие в балке, на стойку не передаются, так как она может повернуться (рис. 3.1,е). Жесткое соединение балки со стойкой позволяет передавать на стойку не только сжимающие, но и изгибающие усилия и поперечные силы (рис. 3.1,ж). Рамы могут быть одноярусными или многоярусными, однопролетными и многопролетными.

Таким образом, существуют два способа обеспечения жесткости плоских систем – по рамнойи посвязевой схемам. Комбинируя ими при расположении элементов несущего остова в обоих направлениях здания, можно получить три варианта пространственных конструктивных схем здания: рамную, рамно-связевую, связевую. В третьем направлении – горизонтальном – перекрытия обычно рассматриваются как жесткие диафрагмы. Все эти варианты встречаются при проектировании каркасного несущего острова (рис. 3.11.).

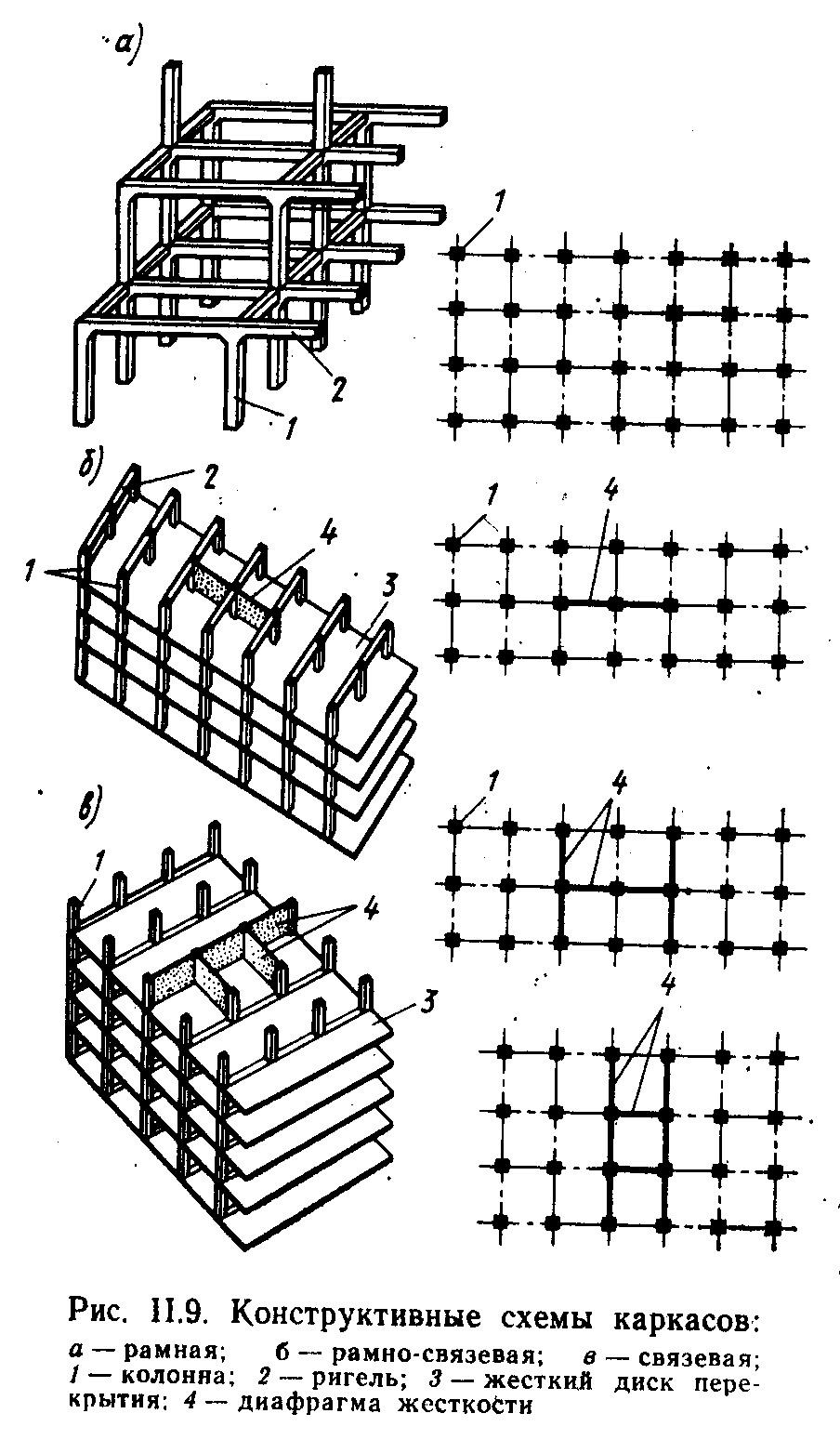

Рис. 3.11. Конструктивные схемы каркасов: а — рамная; б – рамно-связевая; в — связевая; 1 — колонна; 2 — ригель; 3 – жесткий диск перекрытия; 4 – диафрагма жесткости.

Рамнаясхема представляет собой систему плоских рам (одно- и многопролетных; одно- и многоэтажных), расположенных в двух взаимно перпендикулярных (или под другим углом) направлениях – систему стоек и ригелей, соединенных жесткими узлами при их сопряжениях в любом из направлений.

Рамно-связевая схема решается в виде системы плоских рам, шарнирно соединенных в другом направлении элементами междуэтажных перекрытий. Для обеспечения жесткости в этом направлении ставятся решетчатые связи или стенки (диафрагмы) жесткости. Плоские рамы удобнее устанавливать поперек здания.

Связевая схема решения каркаса здания наиболее проста в осуществлении. Решетчатые связи, или диафрагмы жесткости, вставляемые между колоннами, устанавливаются через 24…30 м, но не более 48 м и в продольном, и в поперечном направлениях; обычно эти места совпадают со стенами лестничных клеток.

Рамная схема применяется сравнительно редко. Трудоемкость построечных работ по обеспечению жесткости узлов, повышенный расход стали и т.п. ограничивают их применение в сейсмических районах, зданиях, в которых на большом протяжении (48-54 м) не допускается установка стен, перегородок и других преград и т.п. Чаще, особенно в производственных зданиях, применяют рамно-связевую схему.

Связевая схема оправдывает свое широкое применение большей простотой построечных работ, меньшими затратами труда и материалов и т.п.

При стеновом несущем остове и при различных системах остовов с неполным каркасом обычно применяют связевую схему; при этом наружные или внутренние стены выполняют функции диафрагмы или ядер жесткости, т.е. не требуется установка дополнительных стен.

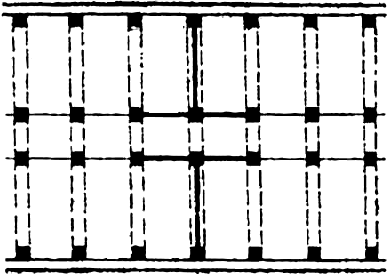

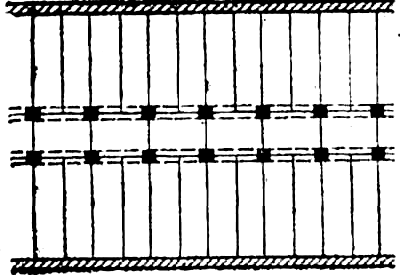

В каркасныхзданиях вторым определяющим признаком конструктивной схемы является расположение ригелей. Различают 4 конструктивных схемы споперечными, продольными или перекрестными ригелями и безригельную(рис. 3.12.).

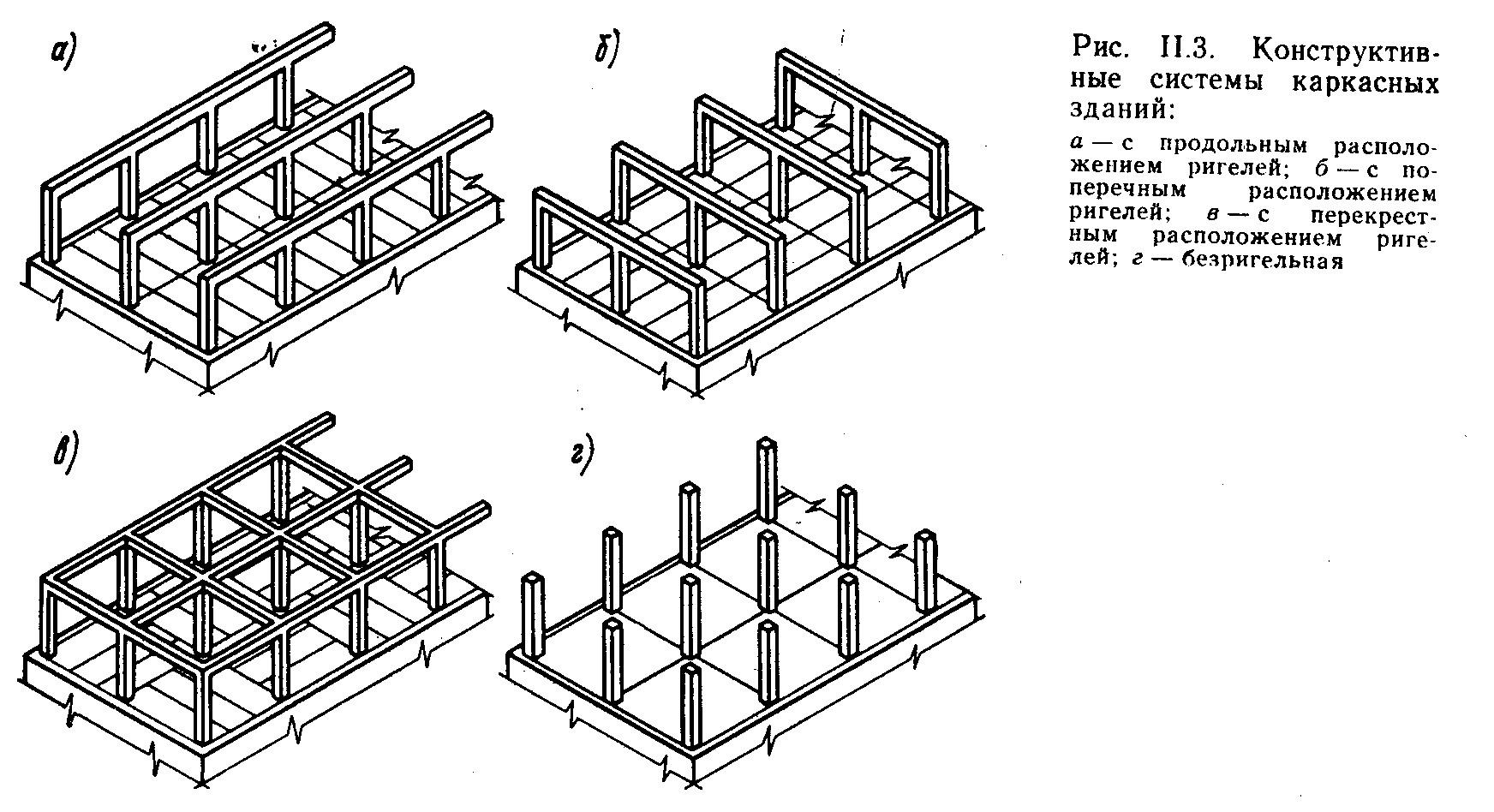

Рис. 3.12. Конструктивные схемы каркасных зданий: а – с продольным расположением ригелей; б – с поперечным расположением ригелей; в – с перекрестным расположением ригелей; г – безригельная

При выборе конструктивной схемы каркаса учитывают экономические и архитектурные требования: элементы каркаса не должны связывать планировочное решение; ригели каркаса не должны пересекать поверхность потолка в жилых комнатах и т.д. В связи с этим каркас с поперечным расположением ригелей применяют в многоэтажных зданиях с регулярной планировочной структурой (общежития, гостиницы), совмещая шаг поперечных перегородок с шагом несущих конструкций.

Каркас с продольным расположением ригелей применяют в жилых домах квартирного типа и массовых общественных зданиях сложной планировочной структуры, например, в зданиях школ.

Безригельный (безбалочный) каркас, в основном, используют в многоэтажных промышленных зданиях, реже в общественных и в жилых, в связи с отсутствием соответствующей производственной базы в сборном жилищном строительстве и относительно малой экономичностью такой схемы. В то же время благодаря отсутствию ригелей эта схема среди каркасных в архитектурно-планировочном отношении – наиболее благоприятная. Преимущество безригельного каркаса используется в жилых и общественных зданиях при их возведении в сборно-монолитных конструкциях методом подъема перекрытий или этажей.

В зданиях объемно-блочного конструктивного типаклассификационным признаком является расположение в пространстве объемных блоков и способ их опирания (линейный по контуру, линейный по двум противоположным сторонам или точечный в углах), который определяет характер статической работы здания.

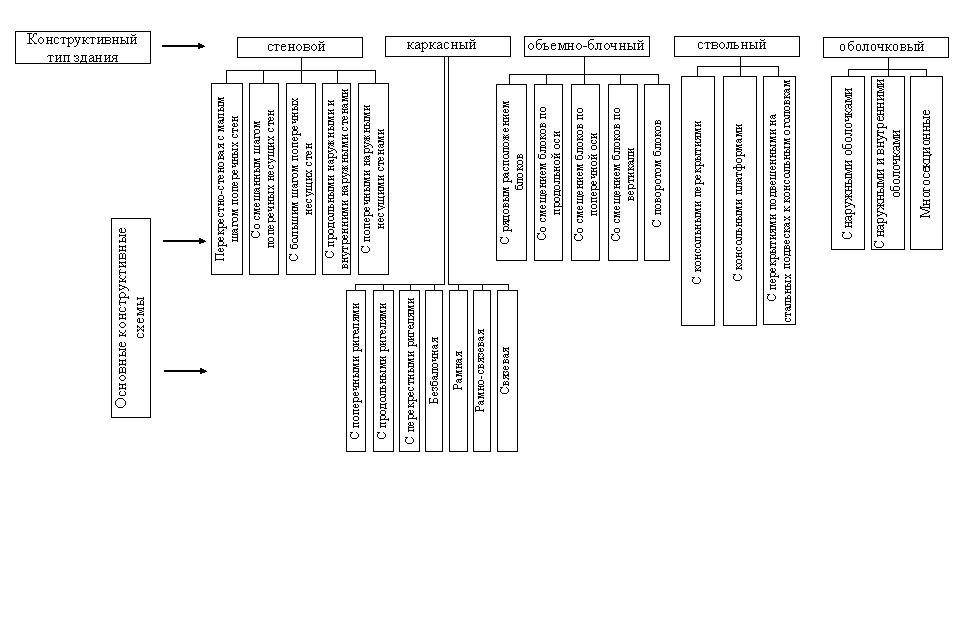

Классификация основных конструктивных схем зданий объемно-блочного конструктивного типа приведена на рис. 3.9., а схемы зданий из объемных блоков на рис. 3.13.

абвг

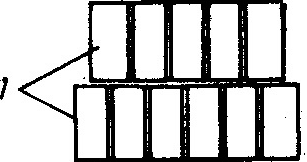

Рис. 3.13. Основные конструктивные схемы зданий из объемных блоков: а – плоская; б – со сдвижкой по продольной оси; в – со сдвижкой по двум осям; г – со сдвижкой по вертикали; 1 – объемные блоки

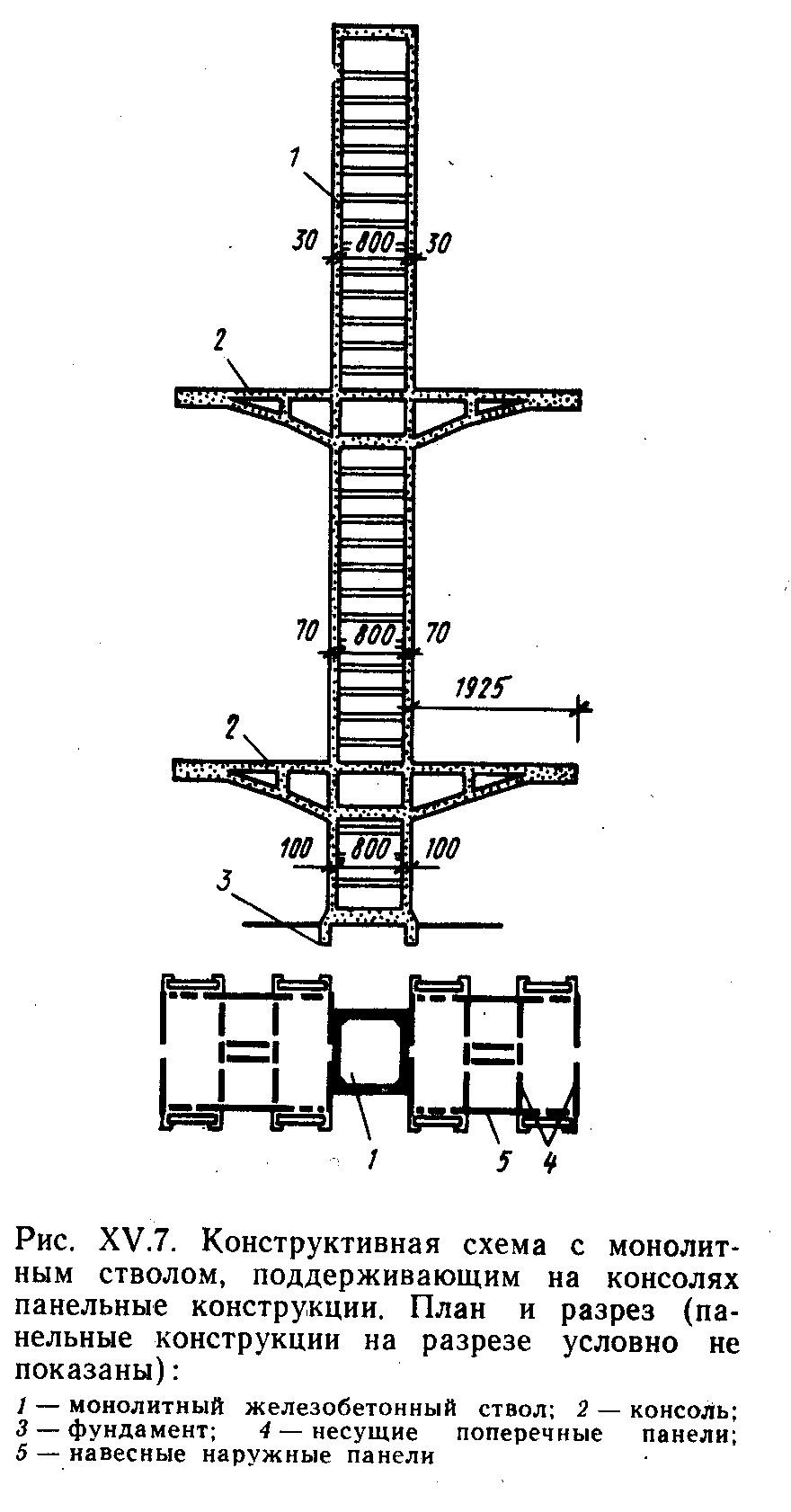

Рис. 3.14. Конструктивная схема с монолитным стволом, поддерживающим на консолях панельные конструкции: 1 – монолитный железобетонный ствол; 2 – консоль; 3 – фундамент; 4 – несущие поперечные панели; 5 – навесные наружные панели

Конструктивная схема с консольными платформами здания стволового конструктивного типа приведен на рис. 3.14.

Наряду с основными, широко применяются и комбинированные конструктивные типы и схемы зданий. В этих схемах вертикальные несущие конструкции компонуются с различных несущих элементов: стен и колонн каркаса (с неполным каркасом), стен и объемных блоков и т.п. (рис. 3.15.).

абв

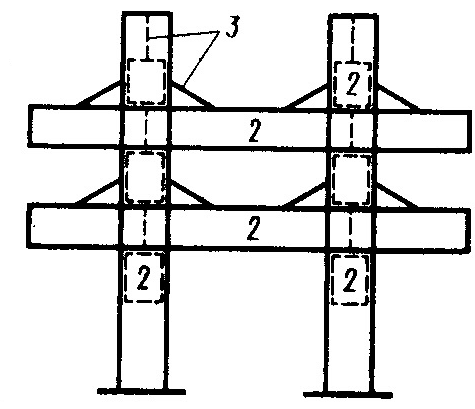

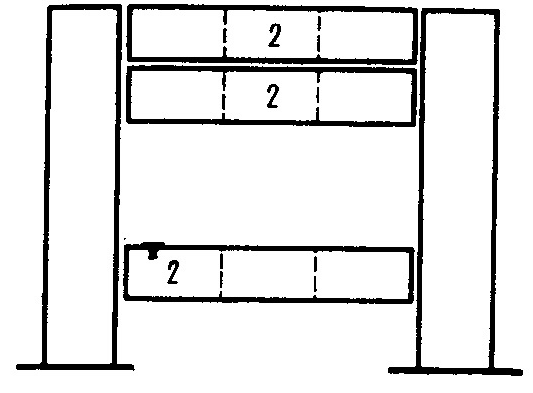

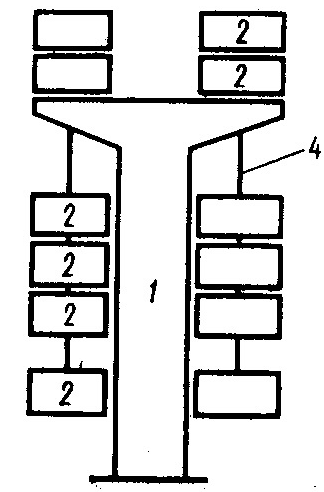

Рис. 3.15 Блочно-ствольные системы: а – с ядрами жесткости и опертыми на них блоками; б – подвешенными блоками; в – консольно-вантовая схема; 1 – ядро жесткости; 2 – объемные блоки; 3 – ванты; 4 – подвески
