Панели стеновые трёхслойные железобетонные: изделия, без которых современное строительство немыслимо

Любое здание — и не только гражданское, но и промышленное, должно соответствовать определённым требованиям по архитектурной привлекательности и теплоэффективности. Кроме того, проектировщики стараются использовать любые возможности современных технологий, позволяющих сокращать сроки строительства – ведь их затягивание ведёт к увеличению себестоимости объекта в целом.

Решить столь непростую задачу помогают панели стеновые трёхслойные железобетонные – изделия, которые и стали темой нашей статьи.

Панельные стены – в чём особенности

За последние годы строительство из железобетонных панелей только набирает обороты, хотя у многих граждан сохранилось к ним предвзятое отношение. Причина — в домах советской постройки, про звукоизоляцию которых ходили анекдоты. Да и теплом такие квартиры похвастать не могли.

Однако сегодня ситуация в корне изменилась: трёхслойные железобетонные стеновые панели, применяемые для возведения стен в каркасных зданиях, за счёт внутренней утеплительной прослойки, начисто лишены вышеуказанных недостатков.

Знакомимся с изделиями: о чём говорит стандарт

Железобетонные трёхслойные панели с эффективным утеплителем, используемые для возведения наружных стен производственных и гражданских зданий, производят согласно требованиям стандарта 31310 (последняя редакция 2015 г). Документ устанавливает типы и параметры изделий, классификацию и технические требования к их производству.

Структура панели

Несмотря на многослойность, панель является цельным изделием, так как утеплитель в него закладывается ещё на стадии формования. Как видно на фото, данный «бутерброд» состоит из двух слоёв бетона с теплоизоляционной прослойкой между ними. Она может состоять не из одного, а из нескольких слоёв утеплителя — как одного вида, так и нескольких.

Примечание: Отделочный (защитный) слой, если таковой присутствует в изделии, к основным слоям не относится. Он может выполняться из рулонных, плиточных или плёночных материалов. Это может быть и штукатурный слой, лакокрасочное или просто гидрофобное покрытие.

У панелей так же может быть и отделочный внутренний слой – он обращён внутрь помещения и служит основанием под отделку. Он может состоять из цементного или известково-цементного раствора. Естественно, что цена таких изделий несколько выше.

• Для соединения наружных и внутренних слоёв стеновых панелей используют гибкие связи. По назначению их разделяют на: распорки, подвески и подкосы – в зависимости от их статического расположения.
• Распорки фиксируют взаимное расположение бетонных слоёв и их прослойки, компенсируя растягивающие и сжимающие нагрузки, воздействующие на фасад перпендикулярно.
• Подвески передают вертикальные нагрузки на внутренний каркас панели. Их число определяется расчётным путём.
• Подкос – это связь, задача которой состоит в предотвращении смещения слоёв, могущего возникнуть в процессе транспортировки, выгрузки или монтажа панели.

С гибкими связями всё понятно — но есть ещё и жёсткие связи. Это тонкие армированные перемычки, которые располагаются внутри утеплительного слоя, и объединяют внутренний слой бетона с наружным. Панели с жёсткими связями чаще используют при строительстве производственных зданий.

Конструктив и назначение изделий

Трёхслойные бетонные панели бывают:

1. Несущими, когда изделие воспринимает не только нагрузку от своего веса, но и от других конструкций, которые могут на неё опираться.
2. Поэтажно несущими. Это разновидность несущего варианта, она принимает нагрузку межэтажного перекрытия, и передаёт её на каркас здания.
3. Ненесущими. На такую панель иные конструкции опираться не могут.
4. Самонесущими. Этот вариант воспринимает, кроме своего веса, нагрузку от располагаемых выше панелей.

На заметку: Во всех случаях панель имеет расчётную и конструктивную арматуру, обеспечивающую прочность изделия — как при транспортировке и монтаже, так и в процессе эксплуатации. В таких случаях панель называют бетонной.

В чём её отличие от железобетонной панели — или это просто игра слов?

На заметку: Прочность железобетонного изделия обеспечивается совместной работой арматуры и бетона. У них во внутреннем слое бетона, который обычно толще и является несущим, есть рабочая арматура. В наружном слое располагается расчётная арматура, которая воспринимает возникающие при перевозке и монтаже усилия. В бетонных панелях рабочей арматуры нет, а есть только расчётная.

У стеновых сэндвич-панелей может быть так же вентилируемый экран. В этом случае, декоративный слой отстоит от поверхности основного наружного слоя на некотором расстоянии, благодаря чему и создаётся воздушная прослойка.

Изделия разделяют по их назначению (расположению в здании).

Это могут быть панели для:

• Возведения надземных этажей;
• Возведения цоколя;
• Возведения стен чердака или парапета.

Кроме того, что у них разная несущая способность, изделия различаются конструктивно и по типу используемых связей:

• Нельзя не упомянуть и о разновидностях панелей. При их подборе в процессе проектирования учитываются архитектурные и технологические особенности здания. В однорядной (поэтажной) разрезке стены присутствуют рядовые и угловые панели. Они могут быть глухими, либо иметь проёмы под окна и двери.
• Согласно горизонтальной разрезке, панели могут быть полосовыми и простеночными. А по вертикальной разрезке, кроме полосовых (как рядовых, так и угловых), могут добавляться и подоконные панели.
• Тип изделия и его параметры отображаются в маркировке. Например, если панель маркируется 3НЦНж, то данную аббревиатуру расшифровывают как: 3 — трёхслойная; Н — наружная; Ц — цокольная; Н — несущая; ж – с жёсткими связями.

К буквенному значению прибавляется и цифровое, в котором округлённая до целого числа длина и ширина изделия указывается в дециметрах, а толщина в сантиметрах. Так же может быть указан вид бетона: тяжёлый, керамзитный, ячеистый.

Характеристики панелей и требования к ним

По каким показателям характеризуют наружные панели стен?

1. Вид используемого бетона (тяжёлый, лёгкий, ячеистый);
2. Вид материала прослойки;
3. Параметры слоёв;
4. Типы связей (неметаллические; стальные; шпонки; жёсткие рёбра)
5. Наличие противопожарных рассечек в утепляющем слое;
6. Диапазон габаритов;
7. Варианты лицевой отделки с наружной и внутренней стороны;
8. Способ стыковки смежных элементов по вертикали и горизонтали;
9. Крепление трёхслойной железобетонной панели к каркасу здания;
10. Конструкция торцов: плоский, с гребнем, дренированный, открытый;
11. Отсутствие или наличие пароизоляционного слоя.

Там где речь идёт о панелях однорядной разрезки, к характеристикам прибавляется ещё и количество и размеры проёмов.

• Размеры самих панелей при проектировании здания назначают так: их высота соответствует высоте монтажного узла, а толщина (в мм) должна быть кратной 10 или 20 (иногда 50). Толщина бетонных слоёв варьируется в зависимости от вида изделия от 65 до 120 мм.
• На основные слои идёт лёгкий, тяжёлый, крупно- либо мелкозернистый бетон не ниже класса В15. Представленная в ГОСТе инструкция гласит, что его отпускная прочность на 28-е сутки должна составлять минимум 70% от проектной величины.
• В качестве материала для создания прослойки в производстве панелей, могут использоваться: жёсткая и полужёсткая базальтовая и стекловолоконная вата, плотный войлок на битумной связке, пенопласт марки 25 и 35, а так же лёгкие теплоизоляционные бетоны.
• В соответствии с проектными решениями, для выполнения качественного примыкания панелей друг к другу и их сопряжения с другими конструкциями, изделия должны иметь по периметру вырезы или выступы, металлические накладки либо закладные детали.
• Для стыковки шпонок после герметизации швов, в торцевых зонах предусматривают углубления. Также на торцах, или по всему периметру изделий могут быть пазы или противодождевые прокладки, водоотбойники в виде ленты.
• Панели обычно комплектуются дверными и оконными блоками, отливами, подоконниками с закладными деталями для их крепления. Как всё это собирается воедино, вы узнаете, просмотрев видео в этой статье.
• К внешнему виду панелей так же предъявляются определённые требования. На них не должно быть обнаженной арматуры, ржавых и жировых пятен, растворных наплывов в местах расположения монтажных петель и закладных деталей. Изделия должны быть защищены антикоррозийными и гидрофобными покрытиями, правильно промаркированы и качественно отделаны.

Внимание: Соответствие всем этим требованиям проверяется в процессе приёмки на производстве — и не выборочно, а у всей партии. По результатам проверки согласно требованиям стандарта 13015, составляется паспорт изделия, в котором обязательно указываются и такие характеристики, как: коэффициент теплопроводности утеплительного материала и его плотность; вид отделки наружного лицевого слоя и марку бетона по морозостойкости.

Чем отличаются внутренние панели

По ГОСТ 31310 изготавливают только наружные панели. Что касается внутренних, то для них существует другой стандарт — 12504*2015. Документы разные, потому что изделия для монтажа внутри зданий не имеют прослойки и не нуждаются в утеплении. Соответственно, толщина панелей внутренних панелей на порядок меньше, чем наружных.

Так как панели внутренние стеновые железобетонные не подвергаются атмосферным воздействиям, марка по морозостойкости для бетона, применяемого в их производстве, регламентируется не так строго. Если для наружных изделий это минимум F100, то для внутренних достаточно F25. В остальном требования к производству, приёмке, маркировке и транспортировке аналогичны.

Источник

Панели трехслойные железобетонные (ЖБИ): стеновые для жилых домов, монтаж

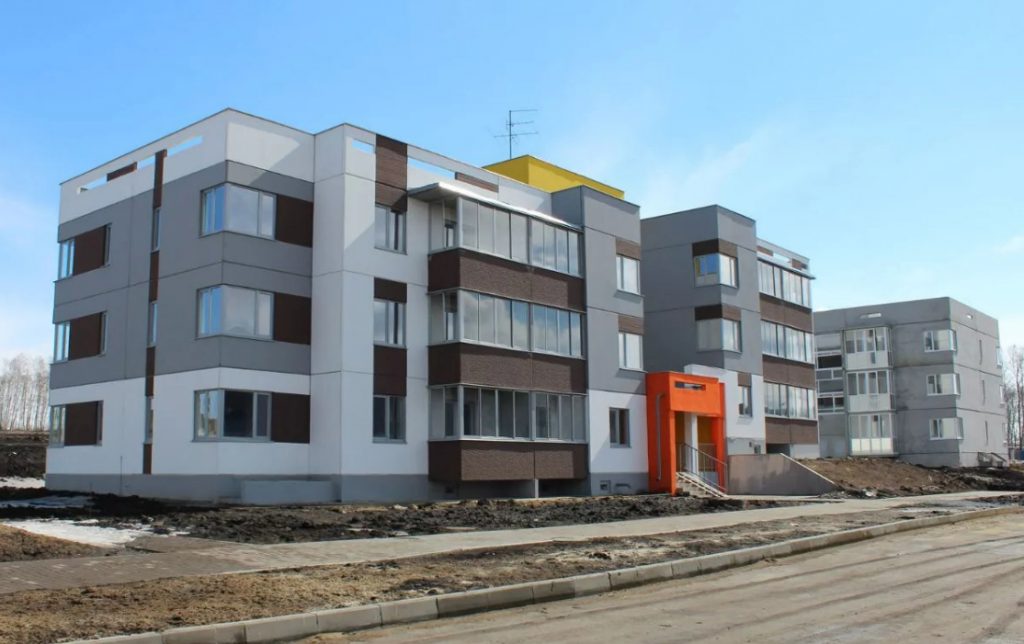

Строительство многоэтажных домов из трехслойных железобетонных панелей позволило в несколько раз сократить время на их возведение, оптимизировать расходы на приобретение дорогостоящих строительных материалов и уменьшить количество рабочих на строительной площадке.

Панельные стены в чем особенности

Сегодня для мало- и многоэтажного строительства жилых домов, а также производственных зданий и сооружений используют панели трехслойные железобетонные. Многие люди относятся к ним скептически, помня о панельных домах времен СССР, которые отличались низкой степенью тепло- и шумоизоляции.

Но использование инновационных технологий в процессе производства железобетонных стеновых панелей позволило существенно улучшить их качество, включая тепло- и звукоизоляционные характеристики.

Знакомимся с изделиями о чем говорит стандарт

Железобетонные плиты с эффективным теплоизоляционным материалом изготавливают в полном соответствии международному государственному стандарту 31310, отредактированному в 2015 г. В этом документе указаны типы и размеры трехслойных ЖБИ, их классификация и условия производства.

Структура панели

Несмотря на то что бетонные армированные панели имеют несколько различных слоев, они представляют собой целостное изделие, в которое теплоизоляционный материал укладывается еще на этапе его изготовления.

Панельный бутерброд состоит из 2 слоев бетона, между которыми располагается теплоизоляционный материал. В процессе изготовления плит могут использоваться несколько различных видов утеплителя, каждый из которых выполняет свою функцию.

Панели для строительства внешних стен могут иметь облицовочный слой, который при их установке оказывается внутри помещений. Он является стартовым покрытием для облицовки стен другими отделочными материалами. Для этого может использоваться цементный или известково-цементный раствор.

Конструктив и назначение изделий

Сэндвич-панели могут изготавливаться с воздушной прослойкой. В этой конструкции декоративный слой находится на небольшом расстоянии от верхней части внешнего слоя, создавая пустоту, наполненную воздухом. Жилой дом, построенный из таких плит, обладает не только высокой степенью прочности, но и имеет эстетичный внешний вид.

1. Плиты для надземного строительства.
2. Цокольные.
3. Изделия для строительства мансардных помещений и парапетов.

1. При выборе панелей на этапе проектирования необходимо учитывать архитектурные и технические характеристики здания или сооружения. Каждый этаж дома строится из рядовых и угловых плит, которые могут быть сплошными или с проемами разных размеров.
2. Горизонтальная разрезка предусматривает наличие трехслойных ЖБ-изделий полосового и простеночного типа. Продольная разреза, кроме рядовых и угловых полосовых плит, может иметь изделия для подоконников.
3. В системе маркировки указывается тип и габариты бетонного изделия. Например, 3НЦНЖ означает трехслойная цокольная плита для наружных работ, имеющая жесткие связи.

К этой маркировке добавляется и цифровая, которая указывается в целых числах. Она определяет 3 параметра плиты — длину (L), высоту (H) и толщину (B).

Характеристики панелей и требования к ним

1. Виду бетона.
2. Виду утеплителя внутренней прослойки.
3. Размерам слоев.
4. Типам связей (они могут быть неметаллическими, стальными, шпоночными или в виде ребер жесткости).
5. Противопожарным рассечкам в теплоизоляторе.
6. Размерным диапазонам.
7. По материалу отделки.
8. Методу соединения смежных деталей в 2 плоскостях.
9. Способу крепления к каркасу здания.
10. Конструктивному типу боковых сторон (они могут быть плоскими, дренированными, открытыми и с гребнем).
11. Наличию пароизоляционного материала или его отсутствию.

Когда осуществляют установку однорядных плит, учитывают их количество, а также размеры оконных и дверных проемов.

1. На этапе проектирования подбирают размеры плит по нескольким критериям: их высота должна быть аналогичной высоте монтажного узла, а толщина делиться на 10, 20 или 50 без остатка. Толщина бетонного слоя может варьироваться от 65 до 120 мм.
2. Главный слой может изготавливаться из тяжелого, легкого, мелко- или крупнозернистого бетона класса В15, но не ниже. В государственном стандарте указано, что степень прочности бетона через 4 недели должна быть не меньше 70% от его первоначального значения, указанного в проекте.
3. Для создания среднего слоя ЖБ-плиты может использоваться: каменная вата различной степени жесткости, стекло вата, прочный войлок на основе битума, пенопласт (ПП) М25 или 35 и другие теплоизоляторы.
4. В соответствии с разработанным проектом, для прочного соединения плит между собой и другими элементами здания их торцевые части оснащаются стальными накладками, закладными элементами, глубокими вырезами или большими выступами.
5. Для соединения шпонок после заделки швов герметиком на боках изделий сделаны специальные углубления. Кроме этого, торцы изделий по всему периметру могут оснащаться пазами, противодождевыми уплотнителями и ленточными водоотводами.
6. В комплект ЖБ-панелей входят дверные и оконные изделия, отливы и подоконники с монтажными закладными элементами.
7. По своему внешнему виду армированные бетонные панели с теплоизолятором должны полностью соответствовать установленным ГОСТом. На их поверхности не должно быть видно открытой арматуры, пятен, кусков раствора в местах крепления закладных элементов и петель. Все изделия должны обрабатываться защитным антикоррозийным и водоотталкивающим составом, маркироваться и отделываться качественными материалами.

Чем отличаются внутренние панели

Государственный стандарт 31310 предусматривает производство панелей для строительства каркаса здания. Для изготовления внутренних перегородок пользуются ГОСТом (12504*2015). Т. к. установка таких плит осуществляется внутри дома, для них не предусмотрена прослойка и теплоизоляционный слой. Поэтому толщина таких изделий небольшая.

На внутренние ЖБ-плиты не воздействуют низкие и высокие температуры, а также влага, поэтому класс морозоустойчивости бетона для их изготовления может быть намного меньше, чем для внешних изделий. Если для производства внутренних плит перекрытия можно использовать бетон F25, то для внешних панелей он должен быть не меньше F100.

Сегодня в Москве, России, странах СНГ возводится большое количество жилых домов из трехслойных железобетонных панелей, обладающих высокой степенью прочности и надежности.
