Усиление буронабивных свай ленточным фундаментом

Наша строительная организация ПСК «Фундаменты и основания» принимает заказы на усиление фундамента буронабивными сваями в Москве и других российских регионах.

Когда необходимо укреплять фундамент

Все основания ветшают от времени. В некоторых случаях фундамент оказывается в аварийном состоянии вскоре после строительства: это означает, что проектные расчеты были неверными или серьезно нарушена технология возведения.

Ситуации, когда ремонт необходим:

неравномерная просадка основания приводит к напряжениям внутри бетонной конструкции. Следствие – трещины, разрывы, резкое снижение несущей способности;
трещины и разломы;
общее обветшание также снижает несущую способность фундамента.

Возможные причины аварийного состояния:

неправильный исходный расчет нагрузки или ее незапланированное увеличение в ходе эксплуатации (например, надстроен второй этаж, а необходимый запас прочности проектом не предусмотрен);
неправильно выбран тип фундамента, без учета особенностей грунта. В результате главным разрушающим фактором становится грунт. Примеры: в заболоченной местности оптимальный вариант основания – сваи; при сильных горизонтальных и вертикальных подвижках предпочтительна плавающая плита, успешно компенсирующая эти движения; столбчатый фундамент вообще самый неустойчивый, его можно использовать только на стабильных грунтах. Разрушительные силы, идущие от земли, вызывают неравномерную просадку даже при идеально рассчитанных эксплуатационных нагрузках;
естественные факторы, действующие на фундамент с течением времени: замораживание/оттайка, подмыв грунтовыми, паводковыми и ливневыми водами, выветривание. Все это вызывает обветшание. Главные профилактические меры должны быть предусмотрены еще в проекте: утепление, гидроизоляция, защитное облицовочное покрытие. Их отсутствие в готовом доме – нарушение технологии строительства. Со временем все эти материалы приходят в негодность, их необходимо периодически обновлять, не дожидаясь, пока фундамент придет в аварийное состояние;
стихийный форс-мажор: оползень, наводнение, землетрясение. Силы воздействия настолько велики, что в реставрации нуждается даже идеально выбранный, рассчитанный и возведенный фундамент.

В любом случае – нужно вам укрепление фундамента или вы только планируете возведение сооружения – обращайтесь к нам.

Мы подберем комплекс работ, который обойдется вам в минимально возможную сумму, а результат будет эффективным долгие годы.

Источник

Усиление фундаментов буронабивными сваями

При усилении ленточных фундаментов буронабивными сваями
выполняют следующие этапы работ (рис. 2.13):

– вдоль стен разрабатывают шурфы или траншеи и устанавливают крепления; в стене над обрезом фундамента пробивают продольную борозду (штрабу), которая промывается, и в нее на растворе укладывают металлическую разгрузочную балку. Балку перед установкой обматывают проволокой. После установки балка может быть забетонирована;

– производят бурение скважин, монтируют арматурные каркасы и бетонируют сваи. Бурение выполняют ручным или механизированным способом в зависимости от стесненности площадки и габаритов оборудования;

– пробивают сквозные отверстия в существующем фундаменте, устанавливают металлические поперечные балки, необходимые для задавливания свай в грунт и включения их в работу. Поперечные балки необходимы также для более надежного сопряжения ростверка с существующим фундаментом;

– производят задавливание свай в грунт домкратами и заклинивание балок;

– устанавливают опалубку и бетонируют ростверк, который выполняется прерывистым или сплошным по всей длине фундамента; в последнем случае достигается более жесткое сопряжение. После схватывания бетона крепление и опалубку снимают, а траншею засыпают грунтом с тщательным трамбованием.

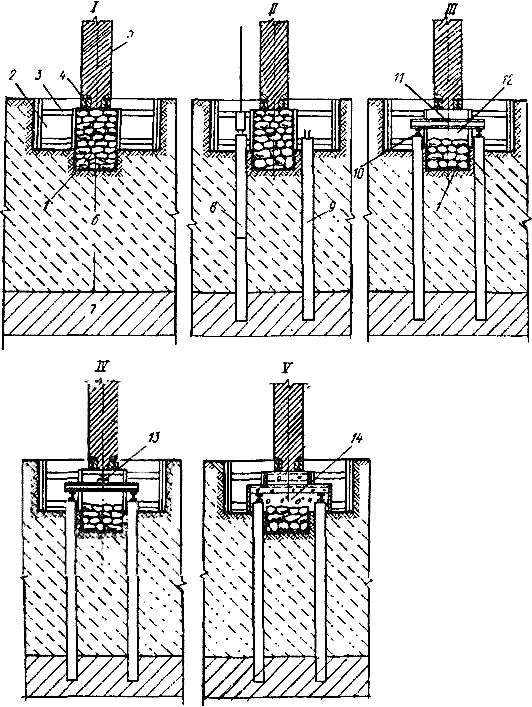

Рис. 2.13. Этапы работ по усилению ленточных фундаментов
набивными сваями

1 – фундамент; 2 – шурф; 3 – крепление шурфа; 4 – разгрузочная

балка; 5 – стена; 6 – слабый грунт; 7 – прочный грунт;

8 – скважина для сваи; 9 – буронабивная свая; 10 – продольная балка;

11 – поперечная балка; 12 – отверстия в усиливаемом фундаменте;

13 – домкрат; 14 – железобетонный ростверк

При усилении столбчатых фундаментов (см. рис. 2.14) по периметру существующего фундамента пробуривают скважины, устанавливают арматурные каркасы и бетонируют сваи. Головы свай с арматурными выпусками связывают железобетонной обоймой, выполняемой вокруг существующего фундамента. Конструкции железобетонных обойм аналогичные ранее описанным конструкциям. Концы свай заглубляют в прочный слой грунта.

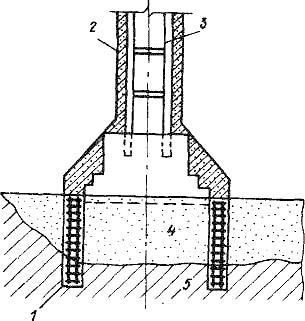

Рис. 2.14. Схема усиления столбчатого фундамента промышленного
здания набивными сваями

1 – набивная свая; 2 – железобетонная обойма; 3 – деформированная
колонна; 4 – слабый грунт; 5 – прочный грунт

Усиление ленточного фундамента дополнительными выносными опорами. При данном способе с обеих сторон фундамента сооружают буронабивные сваи, через отверстия, пробитые в фундаменте пропускают железобетонные или металлические опоры, которые передают нагрузку с фундамента на буронабивные сваи.

Разработан способ усиления ленточных фундаментов из бетонных блоков путем передачи части нагрузки от фундамента на вновь возводимые свайные или иные опоры без нарушения структуры грунта под подошвой фундамента и ослабления фундаментной стены отверстиями, пробиваемыми для введения в работу поперечных балок усиления
(рис. 2.15). При этом способе отверстия в стене для пропуска поперечных балок не пробивают, а сверху фундамента в горизонтальном шве со стеновым блоком пропускают только арматурные стержни. Как показали результаты исследований, блоки фундаментов надежно включаются в работу поперечных балок усиления, бетонируемых на месте.

Рис. 2.15. Схема усиления сборного, ленточного фундамента
дополнительными опорами

1 – фундаментная подушка; 2 – рабочая арматура балок; 3 – стеновые
блоки; 4 – железобетонная балка; 5 – дополнительные опоры

Силы трения и сцепления обеспечивают восприятие поперечной силы в местах контакта нового бетона балок со старым бетоном фундаментных блоков. Балки усиления бетонируют с расчетным шагом по длине фундамента, нижнюю арматуру подбирают, как в обычных изгибаемых железобетонных элементах на заданные нагрузки.

Источник

Усиление фундамента буронабивными сваями — советы и рекомендации

Усиление фундамента сваями — это наиболее действенная технология восстановления «здоровья» основания дома. Ведь с помощью винтовых, набивных или инъекционных опор можно не только поправить «здоровье» старой постройки, но и устранить ошибки в строительстве нового дома.

В данной статье мы расскажем о восстановлении эксплуатационных характеристик строения путем усиления несущей способности фундамента сваями. Эта информация будет интересна и владельцам старых домов, и собственникам новых жилищ с проблемными фундаментами.

Когда необходимо усиление?

Разумеется, не тогда, когда фундамент осыплется к вашим ногам, обнажив кладку или венец стены строения. А хотя бы за 10-15 лет до этого события.

Ну а если серьезно, то об усилении следует задуматься всем владельцам строений, пережившим такие бедствия, как наводнение, оползень, землетрясение и так далее.

Запомните: ваш фундамент опирается на грунт и любые изменения в его структуре провоцируют проседание фундамента.

Ведь размокшая и размытая почва попросту не удержит сбор нагрузок со стороны надземной части строения. А в просевшей конструкции «заводятся» самые разные деформации: от относительно безопасного смещения, до разрушительных кренов и прогибов.

Кроме того, появление разрушительных деформаций может быть спровоцировано ошибками строителей или проектировщиков фундамента. Неверная оценка несущей способности грунта, перегруз балок ростверка, превышение расчетных нагрузок на опору или ленту сработают не хуже землетрясения.

Как обнаружить такие ошибки? Да очень просто: присмотритесь к вашему основанию и фасаду. Увидели трещины, ползущие от оконного проема к цоколю или от ростверка к отмостке? «Поздравляем» — у вашего фундамента появились пока еще небольшие проблемы.

Чем могут помочь сваи?

Если вы обнаружили вышеописанную проблему, то займитесь ее решением немедленно. И лучшим вашим помощником в этом деле будут буронабивные, винтовые, набивные или буроинъекционные сваи для усиления фундаментов.

Ведь любая свая это в первую очередь стержень, гасящий ненужную деформацию конструкции фундамента.

Поэтому с помощью любой сваи можно устранить следующие проблемы фундамента:

Провисание или вспучивание тела основания – просто добавьте сваи по центру или по краям и разрушительный момент сил будет уравновешен усилиями в новых опорах.
Крен основания – усильте один угол или одну сторону новыми опорами и деформация нивелируется противодействующим усилием.
Перекос строения – укрепите сползающую часть фундамента дополнительными опорами и ваше жилище будет спасено.

Кроме того, с помощью свай можно попросту повысить несущую способность старого фундамента. К тому же сваи используются при возведении временных оснований, удерживающих строение при реставрации или подъеме старого фундамента.

Какие сваи используют для усиления фундаментов?

Для устранения проблем с фундаментами чаще всего используются сваи набивного типа, погружаемые в заранее высверленные отверстия. Ведь усиление фундаментов набивными сваями позволяет сохранить целостность существующего основания в процессе погружения дополнительной опоры. Кроме того, хорошие результаты дает и винтовая свая, которую просто вкручивают в грунт, безо всяких сопутствующих вибраций.

Словом, для повышения прочностных и эксплуатационных характеристик строения подойдет любой тип свай, технология погружения которых не связана с заметной деформацией окружающего грунта.

Собственно, поэтому в процессе усиления никогда не используют ни вибровдавливаемые, ни забивные опоры.

Технология усиления основания строения сваями

Ну а теперь, когда принцип усиления основания сваями вам уже понятен, мы можем перейти к обзору интересующей нас технологии. И далее по тексту мы познакомим вас с основой процесса усиления несущей конструкции некоторыми видами свай. Итак..

Усиление фундамента буронабивными сваями

Это самый простой способ и выполняется он следующим образом:

Вы просто рассверливаете основание и погружаете бур в опорный грунт на 1,5-2 метра. После этого вам останется только ввести в отверстие опалубку (обсадную трубу).
Далее в трубу вводим арматуру (четыре или три рифленых прута с горизонтальной перевязкой).
После чего армирующий каркас опоры связывают с каркасом самого фундамента (с помощью фундаментных болтов, выпусков арматуры, балок или иных решений).
В финале трубу-опалубку заполняют бетоном и после застывания смеси фундамент «отращивает» новый опорный стержень.

Достоинства этого способа – высокая скорость работ и простота реализации технологии. Недостаток – высокая вероятность разрушения структуры фундамента при монтаже опоры.

Поэтому дополнительные буронабивные сваи чаще всего монтируют парами, за периметром основания. Соединив такую пару балкой, монтируемой на оголовки свай и пропущенной сквозь отверстие в укрепляемом фундаменте (или под его подошвой), получают достаточно надежную опору.

Усиление фундаментов буроинъекционными сваями

Буроинъекционные сваи вводят в конструкцию укрепляемого фундамента парами, получая Х-образную балку.

Такие работы выполняются следующим образом:

Осуществляют прокол с внешней стороны стены фундамента.
Осуществляют прокол с внутренней стороны стены фундамента.
В проколы вводят арматуру (рукава).
В проколы делают инъекцию бетона, формируя Х-образную балку.

Фундамент может опираться подошвой на верхний треугольник балки или попросту пронизываться усиливающими балками. Главное достоинство подобного решения – универсальность. Эту технологию можно использовать при усилении любых фундаментов: от блочных до монолитных конструкций. Главный недостаток – сложность реализации процесса усиления.

Усиление фундамента винтовыми сваями

Винтовые сваи вкручивают в грунт рядом с фундаментом, создавая базу для опорной балки или нового ростверка.

Сам процесс усиления выгладит следующим образом:

Проблемное место окружают свайным полем – линией опор, расположенных заранее вычисленным шагом.
Строение поднимают домкратами над старым ростверком. Старые балки демонтируют, заменяя на новые элементы с большими габаритами, укладываемые на оголовки новых опор.
Строение опускают на новый ростверк.

Такая методика практикуется при усилении свайных фундаментов. Впрочем, с помощью винтовых свай и балок можно усилить и ленточную и плитную конструкцию.

Подведем итоги

Процесс усиления старого основания или фундамента с дефектами конструкции достаточно сложен. Рассчитать месторасположение усиливающих свай, их длину и габариты балок может только опытный проектировщик.

Поэтому проводить самостоятельное усиление конструкции основания мы вам не рекомендуем: ведь «здоровье» фундамента является залогом длительности срока эксплуатации всей постройки.

И если у вас есть проблемы с качеством или характеристиками основания, то лучше обратитесь к профессионалам. Тем более, что большинство технологий усиления требуют присутствия на участке сложно и дорогостоящей техники, которую невозможно обнаружить в гаражах домашних умельцев.
