Устройство металлического каркаса ленточного фундамента

Правила надежного армирования ленточного фундамента

Бетон хорошо выдерживает изгибающие воздействия, но не может самостоятельно справится и изгибом. Для обеспечения несущей способности выполняют армирование фундамента своими руками. В большей степени это касается ленточных и плитных конструкций. В сваях и столбах металл укладывается больше из конструктивных соображений, чем реальной необходимости.

Правила армирования

Армирование ленточного фундамента и любого другого выполняется с учетом следующих правил:

• для рабочей арматуры используют стержни класса не ниже А400;
• не рекомендуется использовать для соединения стержней сварку, поскольку она ослабляет сечение;
• в обязательном порядке связать металлический каркас из арматуры нужно на углах, сваривание здесь не допускается;
• даже для хомутов не рекомендуется гладкая арматура;
• необходимо строго соблюдать защитный слой бетона, равный 4 см, это защитит металл от коррозии (ржавчины);
• при изготовлении каркасов стержни в продольном направлении соединяют с нахлестом, который принимается равным не менее 20 диаметров прутов и не менее 25 см;
• при частом расположении металла, стоит контролировать крупность заполнителя в бетоне: он не должен застревать между стержнями.

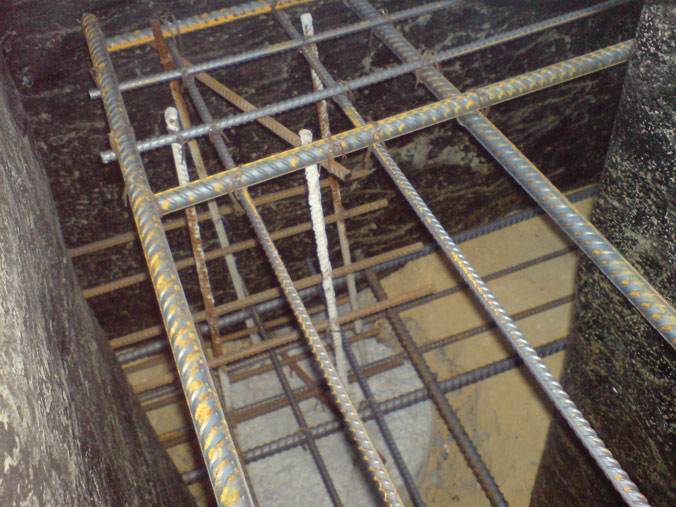

Пример размещения армирующего каркаса
в ленточном фундаменте

Грамотно подготовленный арматурный каркас — это половина успеха. Именно он спасет фундамент в случае неравномерных деформаций, которые создают изгибающие нагрузки. Стоит более подробно рассмотреть вопрос на примере ленточного фундамента своими руками.

Какая арматура нужна для конструкции

Армирование ленточного фундамента предполагает наличие трех трупп стержней:

• рабочие, которые укладываются вдоль ленты;
• поперечные горизонтальные;
• поперечные вертикальные.

Поперечная арматура под ленточный фундамент также называется хомутами. Ее основное предназначение — соединение рабочих прутов в единое целое. Армирование ленточного фундамента выполняется в строгом соответствии с нормативными документами. Какая арматура нужна для фундамента? Чтобы дать точный ответ выполняют сложные расчеты.

Чтобы не нанимать профессионалов, можно обойтись упрощенным вариантом. Технология армирования ленточного фундамента под небольшой дом позволяет назначать сечения конструктивно. Это вызвано тем, что лента воспринимает сравнительно небольшие нагрузки и работает преимущественно на сжатие.

Чтобы сделать армирующий каркас, используют конструктивные, то есть минимально допустимые, размеры сечений:

• Для рабочего армирования — 0,1 % от площади сечения фундамента под дом. При этом если сторона ленты составляет 3 метра или менее, минимально допустимое значение принимается равным 10 мм. Если сторона здания имеет длину более 3 м, то диаметр рабочего армирования не может быть меньше 12 мм. использовать пруты сечением больше 40 мм не разрешается.
• Горизонтальные хомуты не могут быть по диаметру меньше одной четверти рабочих. Из конструктивных соображений назначают размер 6 мм.
• Диаметр вертикальной арматуры зависит от высоты ленты для фундамента дома. Для малозаглубленных, размеры которых составляют 80 см и менее подойдут пруты от 6 мм.

Правила армирования ленточного фундамента заглубленного типа предусматривают использование стержней от 8 мм и более.

Схема типовых сечений стержней арматуры

Если строится здание из кирпича, стоит укладывать арматуру с небольшим запасом. Такой вариант даст уверенность в надежности конструкции.

Вязка арматуры

Схема армирования ленточного фундамента предполагает соединения стержней методом связывания. Связанный каркас обладает большей прочностью по сравнению со сварным. Это вызвано тем, что повышается вероятность прожига металла. Но такое правило не касается элементов заводского изготовления. Вне строительной площадки есть возможность соединить детали без существенной потери прочности.

Места вязки арматуры

Разрешается для увеличения скорости работ армировать фундамент на прямолинейных участках способом сваривания. Но армировать углы можно только с использованием вязальной проволоки. Эти участки конструкции являются наиболее ответственными, поэтому торопиться не стоит.

Перед тем как вязать арматуру для ленточного фундамента нужно подготовить материалы и инструменты. Существует два способа, которыми выполняют связывание металла:

• специальный крючок;
• вязальная машина (пистолет).

Первый вариант доступен, но подойдет только для небольших объемов. Укладка арматуры в ленточный фундамент в этом случае займет много времени. Для соединения применяют отожженную проволоку, диаметр которой составляет 0,8—1,4 мм. Использование других материалов не допускается.

Схема вязки арматуры для ленточного фундамента

Чтобы построить свой дом, нужно проявить терпение и внимательность. Не стоит экономить время и деньги, поскольку это может вызвать неприятности при эксплуатации. С соединением прутов по длине проблем не должно возникнуть. В этом случае процесс достаточно прост, важно лишь соблюдать минимальную величину нахлеста.

Но как правильно вязать арматуру для ленточного фундамента по углам? Существует два типа угловых соединений: между двумя перпендикулярными конструкциями и в месте примыкания одной стены к другой.

Оба варианта имеют несколько технологий выполнения работ. Для угловых стен используют следующие:

1. Жесткое лапкой. Для выполнения работ на конце каждого стержня делают «лапку» под прямым углом. В этом случае прут напоминает собой кочергу. Длина лапки должна составлять не менее 35 диаметров, лучше назначать больше. Загнутую часть стержня присоединяют к соответствующему перпендикулярному участку. Таким образом получается, что внешние пруты каркаса одной стены соединены с внешними другой стены, а внутренние приваривают к внешним.
2. С применением хомутов Г-образной формы. Принцип действий схож с предыдущим вариантом. Но в этом случае не изготавливают лапку, а берут г-образный элемент, сторона которого имеет длину не менее 50 диаметров рабочей арматуры. Одну сторону привязывают к каркасу одной стены, а вторую — к каркасу перпендикулярной. При этом внутренние стержни нужно соединить с внешними. Шаг хомутов должен составлять три четверти от высоты стены подвала.
3. С применением хомутов П-образной формы. На угол нужно два элемента, длина сторон которых будет составлять 50 диаметров арматуры. Каждый их хомутов приваривается к двум параллельным прутам и к одному перпендикулярному пруту.

Армирование примыкания стен фундамента

Как правильно армировать ленточный фундамент на тупых углах. Для этого внешний стержень изгибают до нужной градусной величины и прикрепляют к нему дополнительный в качестве усиления. Внутренние элементы привязываются к внешнему.

Схема правильного и неправильного армирования тупых углов

Чтобы уложить арматуру в местах примыкания одной стены к другой, пользуются примерно теми же методами, что и в предыдущем случае:

• нахлест;
• Г-образные хомуты;
• П-образные хомуты.

Величина нахлестов и соединений принимается равной 50 диаметрам. При выполнении работ стоит помнить наиболее распространенные ошибки:

• связывание под прямым углом;
• отсутствие связи между внешними и внутренними элементами;
• продольные пруты соединяют вязкой перекрестий.

Распространенные ошибки вязки

Не стоит повторять эти ошибки при строительстве собственного дома.

Использование вязального крючка

Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.

По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.

Самый распространенный способ вязки – крючком

В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.

Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.

Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:

1. соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры;
2. проволоку складывают пополам и укладывают под местом соединения;
3. с помощью крючка поддевают петлю;
4. свободный конец подводят к инструменту и накладывают на него с небольшим перегибом;
5. начинают вращать крючок, закручивая проволоку;
6. осторожно вынимают инструмент.

На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.

Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.

Источник

Правильное армирование ленточного фундамента

Схемы армирования

Строя дом собственными силами, можете не проводить сложные вычисления на предельные состояния, чтобы определиться с сечением арматуры и общей потребностью в материале. Разрешается использовать информацию из Пособия по проектированию конструкций из бетона. Пользуясь имеющимися данными, уточняется общее сечение продольных элементов армокаркаса для фундамента:

• если сторона ленты не превышает трех метров, берется арматура 10 мм в диаметре в количество 0.1 % от поперечного сечения основания;
• в случае, когда длина одной стороны более указанной выше, то прутья берутся в том же количестве, но диаметр их составляет 12 мм и более.

Размещение продольных прутьев приведено в таблице:

Условия	Минимальный шаг установки
Нижний каркас одним или двумя рядами	Не менее 2.5 см, диаметр стержня – максимальный
Верхний каркас на один или два ряда	Аналогично, не менее 3 см
Нижнее армирование с количеством рядов более двух	Аналогично, не менее 5 см
При выполнении уплотнения вибраторами	Все предыдущие условия соблюдаются, шаг в некоторых местах не меньше 6 см.

Хомут горизонтальный поперечный

Такие прутки назначаются конструктивно, от сечения не зависят. Учитывается при этом нагрузочное воздействие объекта. Минимальные параметры сечения поперечного прута – 6 мм.

Стержни устанавливаются с шагом, равным двадцати диаметрам рабочих прутьев. К примеру, если сечение продольного элемента 1.4 см, горизонтальные прутья выставляются с интервалом в 28 см. Чтобы упростить задачу, этот показатель округляется до 30 см.

Длина стержней в каркасе из арматуры для ленточного фундамента определяется аналогичным параметром ленты и необходимого бетонного слоя для создания защиты.

Хомут вертикальный

Размер арматуры в диаметре определяется по высоте фундаментного основания. Если она не превышает 80 см, то выбирают прутья с сечением от 0.6 см. В остальных случаях – от 0.8 см при соблюдении условия, что это не будет меньше 0.25 диаметра рабочих прутков.

Если предполагается строительство крупного сооружения, стержни в каркас следует заложить с определенным запасом и шагом, аналогичным поперечному армированию. Длину стальных прутьев определяют с учетом высоты фундамента, от значения которой отнимается толщина защитных слоев.

Угловое соединение

При выполнении жесткого монтажа внахлест и при помощи «лапки» свободные концы прутов, направленных в одну сторону, выгибают под девяносто градусов и связывают с перпендикулярно расположенными элементами.

Загнутая «лапка» должна иметь длину для нахлеста, равную тридцати – пятидесяти диаметрам прута. Хомуты устанавливаются с шагом в 3/8 от параметра высоты железобетонной основы.

Надежность соединения рабочей арматуры достигается Г-образными хомутами, накладываемыми на пруты с перехлестом, равным от пятидесяти диаметров продольного стержня. Интервал между крепежными хомутами – 0.75 от размера высоты стенки фундамента.

Используют дополнительные элементы, внешне напоминающие букву «П». На каждый угол устанавливают пару таких хомутов, длина которых соответствует пятидесяти диаметрам продольного стержня. В точке нахлеста такого хомута монтируется дополнительный каркас из вертикальных и поперечных прутьев.

Армирование тупого угла

Выполняется нахлестом. Внешние стержни выгибаются под нужный угол, к ним присоединяются внутренние с перехлестом, длина которого начинается от пятидесяти диаметров прута. В месте сгиба наружного элемента устанавливают вертикальный хомут.

Примыкание стен

Каркасные прутья выгибаются, при этом длина участка не должна быть менее 50 сечений. Каждый из стержней примыкания соединяется с внешним прутом стены, расположенной перпендикулярно. Зона соединения отличается шагом монтажа хомутов в 0.375 от высоты фундаментной ленты.

Если используют хомуты в виде буквы «Г», то стержни выгибают таким образом, чтобы обе стороны соответствовали длине пяти десятков диаметров прута. Первую сторону фиксируют с арматурой примыкающей стенки, вторую соединяют с внешним рабочим элементом ленты, подходящей перпендикулярно. Интервал между хомутами сокращается вдвое по отношению к общей длине ленты.

При установке хомутов «П» примыкание выполняют к внешнему пруту с помощью «лапки». Дополнительный показатель надежности создается за счет стержня, выгнутого буквой П, длина его при этом соответствует двум размерам ширины фундаментной основы.

Нестандартный способ вязки каркаса

Для максимального упрощения процесса создания металлического каркаса можно соорудить нехитрое приспособление, из подручных материалов. Оно не только значительно ускорит вязку, но и поможет справиться с ней без посторонней помощи.

Этап 1. Сделайте четыре заготовки из досок длиной с арматурные прутья и соедините их по две на расстоянии равным длине вертикальных перемычек.

Этап 2. Смастерите импровизированные стойки – упоры, на которые можно положить полученные заготовки. Главное, чтобы они стояли на ровной поверхности.

Этап 3. Зафиксируйте связанные доски. Так у вас получился замечательный макет будущего каркаса, по которому вы можете без особого труда создать металлическую его копию.

Порядок выполнения армирования ленточного фундамента

Существующая схема армирования ленточного основания для строительства дома подразумевает следование нескольким обязательным правилам:

1. Применение при проведении армирования стержней класса от А400
2. Минимизация использования сварки при соединении стержней, так как такая технология способствует ослаблению сечений
3. На углах каркас можно только связывать, использование сварки на углах не рекомендуется
4. Защитный выложенный слой использующегося в конкретной ситуации бетона должен быть не менее 4 сантиметров для защиты металлических элементов от негативного воздействия окружающей среды, коррозии
5. Не рекомендуется использование гладкой арматуры
6. Бетон при выкладке обязан не иметь возможности застревать между стержнями, что позволит исключить контроль за отказом, за слишком частым расположением металлических стержней

Создать арматурный каркас поможет подробная пошаговая инструкция с приведенными для наглядности фото и видео. Существенным преимуществом армированных ленточных фундаментов становится сочетание высокой надежности и доступной стоимости. Сталь и бетон являются высокопрочными материалами.

Это важно для создания основания для строительства на любых грунтах, кроме и так от природы стабильных и надежных скал. В иных ситуациях любой фундамент армирование избавит от разрушений, возникающих из-за напряжения

Как формируется

При проведении таких работ, как армирование ленточного фундамента, чертежи включают три группы стержней:

• Применяемые для укладки вдоль ленты использующиеся рабочие стержни
• Горизонтальные элементы, располагающиеся поперечно
• Вертикальные варианты, поперечные

Задачей поперечной арматуры становится соединение всех рабочих элементов в стабильное в применении единое целое надежных инновационных рабочих прутов. Она часто называется хомутами.

Важной особенность проведения работ становится использование при такой деятельности, как армирование ленточного фундамента снип и других нормативных специализированных документов. При расчете используется СНиП 52-01-2203

В этом нормативном документе легко найти все необходимые расчеты для создания армирования ленточного фундамента небольшого по площади загородного дома.

Какие требования к бетону определяются нормативными документами?

Если выдерживать порядок создания армирования, важно соблюсти обязательные требования к использующемуся в конкретной работе бетону. Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом

Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5

Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом. Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5.

Требования, предъявляемые к арматуре

Эти показатели определяются нормативами и стандартами. Надежный фундамент армирование использует на основе стержней:

• горячекатную арматуру периодического профиля,
• механически упрочненную арматуру
• термически обработанную арматуру

Именно ГОСТ позволяет рассчитывать показатели предельных погруженных состояний, которые в нем строго разведены по группам. Показатели определяются на основании прописанных в госстандартах требований, которые определяются на испытательных стендах. Любая нормативно-техническая документация, которая используется при определении надежности армирования, должна быть обязательно утверждена официальными контролирующими органами.

Какие основные правила важно учитывать при выполнении работ?

Как правило, армирование при проведении загородного и строительства осуществляется самостоятельно. В этом случае требования СНиП и ГОСТ не всегда выдерживаются столь внимательно.

По этой причине, рассматривая, как армировать ленточный фундамент своими руками, важно придерживаться некоторых обязательных правил:

• При выполнении армирование ленточного фундамента будущего строения, включающего 1-2 этажа, используются прутья с показателем диаметра 10-24 мм.
• Не рекомендуется использование сварных соединений
• При создании ленточного фундамента своими реками потребуется обязательное создание опалубки

Общие рекомендации

Определившись с применяемым для вязки инструментом, заготовив необходимые материалы и выполняя работы, руководствуйтесь следующими рекомендациями:

• обеспечьте одинаковое расстояние (4-5 см) от горизонтально расположенных элементов каркаса усиления до почвы, используя деревянные подкладки или неметаллические опоры. Прутки не должны касаться грунта на дне траншеи;
• неподвижность перпендикулярно расположенных стальных прутьев при фиксации проволокой можно обеспечить, используя несложное приспособление, зажимающее концы стержней досками;
• вертикально расположенные прутья, предназначенные для фиксации горизонтальных стержней, не забивайте в почву. Применяйте неметаллические подстаканники, что позволит предотвратить контакт прутков с грунтом и надежно защитить его бетоном от коррозионных процессов;
• проверьте надежность фиксации элементов каркаса с помощью проволоки. Ошибки в фиксации стержней – незначительно влияют на расположение контура усиления при ручной заливке. Однако, применение бетононасоса, подающего состав под давлением, способно повлиять на расположение элементов, раздвигая их или смещая конструкцию;
• дополнительно проверьте надежность крепления стержней в углах каркаса, которые являются уязвимым участком любого фундамента. Не допускаются расположенные под прямым углом концы прутков, которые должны иметь загибы;
• критерием правильно выполненных работ по вязке является неподвижность пространственной конструкции под воздействием человеческого веса;

обеспечение конструкцией усиления поставленных задач возможно при правильном подборе сортамента прутьев, определении расположения и количества элементов, согласно предварительно выполненным расчетам.

Выполнение работ

Пошаговая инструкция подскажет начинающим строителям, как сделать ленточный фундамент и выполнить его армирование. Если монолитная плита армируется арматурной сеткой, то основание постройки, сооруженное лентой, требует создания качественного арматурного каркаса, для чего необходимо следовать инструкции и соблюдать порядок выполнения работ:

Подготовка площадки, на которой будут проводиться строительные работы заключается в выполнении точной разметки, избавлении от лишней растительности, снятии плодородного слоя почвы.
Выполнив разметку и установив колышки с натянутой шнуркой, приступают к земляным работам. Они включают рытье канав под будущее основание.
Следующий этап – сборка и установка опалубочной конструкции

Если для выполнения работы на данном этапе используют деревянные доски или щиты, то важно обеспечить качественную гидроизоляцию конструкции, чтобы влага из раствора не впитывалась в материал опалубки. Для этой цели используют полиэтиленовую пленку.
Теперь приступают к отсыпке песком и щебнем

Слои отсыпки проливают водой и трамбуют, а рядом с опалубкой на поверхности почвы собирают арматурный каркас.

Для сборки каркаса используют длинные арматурные пруты, которые укладывают в два ряда (верхний и нижний), скрепив поперечными элементами, в роли которых выступают гладкие металлические стержни. Их гнут в форме литеры «П» и фиксируют на установленном расстоянии друг от друга. Фиксация осуществляется с помощью вязальной проволоки или пластиковых хомутов. Категорически запрещено пользоваться сваркой. Это приведет к разрушению конструкции из-за коррозии в местах сварочных швов.

Продольные части каркаса вяжут на земле возле будущего фундамента, а вот одну из важнейших операций, связанную с укрепление углов, проводят непосредственно в ленте основания. Правильное укрепление углов – залог прочности и надежности всей конструкции.

Для создания качественной системы необходимо соблюдать правила:

1. Гнуть металлические стержни для углов нужно так, чтобы пруты диаметром 10 мм можно было углубить в стену фундамента не менее, чем на 40 см.
2. Прочность конструкции в точках, где арматурные пруты для укрепления углов перекрывает друг друга, можно повысить путем дополнительной фиксации продольных и поперечных элементов.
3. Короткие стержни удлиняют, используя «Г»-образные детали, чтобы добиться полноценного углубления в стену основания.
4. Шаг между узлами вязальной проволоки или пластиковыми хомутами сокращают в два раза.

При армировании углов следует избегать стыков и необходимо использовать загнутые прутки.

Вязальную проволоку диаметром 1 мм режут на куски длиной не менее 20 см. Для вязания используют специальный крючок или обыкновенные пассатижи. Многие мастера предпочитают вязать проволоку пластиковыми хомутами, так как данный процесс проще, не требует значительных физических и временных затрат. Качество выполненных работ при этом не страдает.

Подробную инструкцию по армированию углов каркаса можно получить, посмотрев видео.

Избежать армирования фундамента можно только в условия близких к идеальным, а такое случается довольно редко. Стремясь возвести здание, которое сможет прослужить на протяжении многих лет, в первую очередь нужно позаботиться о сооружении качественного и надежного основания, которое сделать без полноценного армирования невозможно.

2 Технология выполнения работ

После того, как количество арматуры определено должна быть выбрана схема армирования ленточного фундамента, согласно которой будет собираться армокаркас. Прямые участки конструкции выполняются из цельных прутьев, тогда как на угловых местах необходимо дополнительное усиление выгнутой в П либо Г-образную форму арматурой. Использование перпендикулярного перехлеста отдельных стержней арматуры на местах углов и примыканий не допускается.

Правильное армирование углов ленточного фундамента представлено на схеме:

Армирование углов фундамента

Схема армирования ленточного фундамента в местах примыканий:

Армирование ленточного фундамента своими руками предполагает сборку каркаса в удобном месте и его последующего размещения внутри опалубки. Технология требует гибки арматуры в прямоугольные хомуты, что в домашних условиях легко выполнить с помощью самодельного приспособления.

На 20-ом швеллере нужно вырезать болгаркой канавки, в которые впоследствии вставляется арматура, и на пруток одевается отрезок стальной трубы, использующийся в качестве рычага. Готовые кольца надо скрепить сваркой либо связать проволокой. Для прутков диаметром 10-15 мм используется проволока 1.2-1.5 мм.

Длина прутков на продольном поясе должна равняться длине стороны дома. Стержни продеваются внутрь кольца и фиксируются вязальной проволокой по углам хомута и в его центральной части. Шаг между хомутами — 30 см. На выходе вы должны иметь 4 составляющих части каркаса — 2 равные длине и 2 меньшие, равные ширине дома. Далее выполняется укладка каркасов в траншею и их соединение выгнутыми под углом прутками арматуры в соответствии с представленной выше схемой.

Гибка хомутов из арматуры

При установке каркаса внутрь траншеи надо соблюдать следующие правила:

• каркас необходимо поднять над дном траншеи с помощью подставок на 5 см — требования СНиП не позволяют использовать в этих целях обломки кирпичей;
• укладка должна выполнятся строго по горизонтальному уровню;
• каркас необходимо зафиксировать относительно боковых стенок траншеи с помощью забитых в ее стенки штырей, чтобы арматуры не сдвинулась при бетонировании.

Армирование ленточного фундамента по технологии исполнения идентично для оснований мелкозаглубленного и заглубленного типа. После установки армокаркаса начинается этап бетонирования — для заливки используется бетон марки М200. Определить требуемое количество бетона можно исходя из объемов фундамента — нужно перемножить длину, ширину и периметр ленты.

Армокаркас фундаментной ленты

Отметим, что технология строительства ленточного фундамента требует обязательного обустройства на дне траншеи уплотняющей подушки из одинаковых по толщине слоев песка и щебня (толщина от 10 до 20 см каждый)

Используется подушка в качестве защиты фундамента от нагрузок вертикального пучения, что особенно важно при обустройстве мелкозаглубленного основания, размещенного в пласте промерзающего грунта

Портал об арматуре » Армирование » Технология армирования ленточного фундамента

Из какого материала лучше делать арматурный каркас для ленточного фундамента?

Прогресс не стоит на месте, постоянно появляются новые строительные материалы. Если раньше вязка арматуры была строго из металла, то сегодня можно увидеть пластиковую арматуру, варианты из стекловолокна и композитные детали. Так чем вязать арматуру лучше всего? Давайте рассмотрим материалы подробнее.

Несмотря на появление новых и более современных материалов, популярной остается именно металлическая арматура, проверенная временем. Срок ее службы составляет около 50 лет. Арматура отличается высоким весом, прочностью и надежностью. К ее главному недостатку можно отнести то, что она под воздействием влаги начинает ржаветь.

Чтобы сделать вязку арматуры для фундамента подойдет горячекатаная строительная арматура периодического профиля, механически упрочненная или термически обработанная.

При выборе арматуры нужно учитывать значение предела текучести. Для монтажа продольных рядов, несущих основную нагрузку, подойдут прутья класса А400 (АIII), допустимо использовать материалы и более высокого класса. Но учтите, что они будут стоить дороже.

Важно, чтобы профиль был ребристый, т. к

он лучше сцепляется с бетоном и равномерно передает нагрузку.

Для перемычек подойдет гладкая арматура класса А1, это поможет уменьшить стоимость фундамента, при этом он будет иметь достаточную прочность.

Для ленточного фундамента подойдет арматура диаметром 6-12 мм.

Если сторона ленты менее 3 м, то допустимо для горизонтальных хомутов использовать прутья не менее 10 мм, если более 3 м – то не менее 12 мм. Для вертикальных хомутов при высоте фундамента менее 80 см подойдет арматура диаметром от 6 мм, более 80 см – от 8 мм.

Арматура из стеклопластика в 2 раза прочнее и в 9 раз легче металлической. Важным преимуществом этого материала является и то, что он, в отличие от металла, не подвержен коррозии. Арматура из стеклопластика имеет срок эксплуатации около 70 лет. При этом ее цена дешевле, чем на металлический вариант.

Выбирать материал для армирования нужно внимательно. Если арматура будет некачественной, то на фундаменте могут появиться трещины, которые постепенно будут расширяться, и в итоге строение прослужит вам значительно меньше, чем могло бы.

Вязку каркаса из арматуры можно сделать самостоятельно или купить готовую арматурную сетку. Второй вариант будет дороже, зато вопрос о том, как вязать арматурный каркас, не будет вас беспокоить, т. к. эти заботы берут на себя специалисты. Кроме того, преимуществом готовой сетки является то, что прутья прочно соединены друг с другом в заводских условиях. Это гарантирует, что каркас со временем не распадется, как это может быть с самодельным. Кроме того, в этом случае делать армирование фундамента будет проще: нужно лишь положить каркас в два параллельных слоя.

Схемы армирования

Строя дом собственными силами, можете не проводить сложные вычисления на предельные состояния, чтобы определиться с сечением арматуры и общей потребностью в материале. Разрешается использовать информацию из Пособия по проектированию конструкций из бетона. Пользуясь имеющимися данными, уточняется общее сечение продольных элементов армокаркаса для фундамента:

• если сторона ленты не превышает трех метров, берется арматура 10 мм в диаметре в количество 0.1 % от поперечного сечения основания;
• в случае, когда длина одной стороны более указанной выше, то прутья берутся в том же количестве, но диаметр их составляет 12 мм и более.

Размещение продольных прутьев приведено в таблице:

Условия	Минимальный шаг установки
Нижний каркас одним или двумя рядами	Не менее 2.5 см, диаметр стержня – максимальный
Верхний каркас на один или два ряда	Аналогично, не менее 3 см
Нижнее армирование с количеством рядов более двух	Аналогично, не менее 5 см
При выполнении уплотнения вибраторами	Все предыдущие условия соблюдаются, шаг в некоторых местах не меньше 6 см.

Хомут горизонтальный поперечный

Такие прутки назначаются конструктивно, от сечения не зависят. Учитывается при этом нагрузочное воздействие объекта. Минимальные параметры сечения поперечного прута – 6 мм.

Стержни устанавливаются с шагом, равным двадцати диаметрам рабочих прутьев. К примеру, если сечение продольного элемента 1.4 см, горизонтальные прутья выставляются с интервалом в 28 см. Чтобы упростить задачу, этот показатель округляется до 30 см.

Длина стержней в каркасе из арматуры для ленточного фундамента определяется аналогичным параметром ленты и необходимого бетонного слоя для создания защиты.

Хомут вертикальный

Размер арматуры в диаметре определяется по высоте фундаментного основания. Если она не превышает 80 см, то выбирают прутья с сечением от 0.6 см. В остальных случаях – от 0.8 см при соблюдении условия, что это не будет меньше 0.25 диаметра рабочих прутков.

Если предполагается строительство крупного сооружения, стержни в каркас следует заложить с определенным запасом и шагом, аналогичным поперечному армированию. Длину стальных прутьев определяют с учетом высоты фундамента, от значения которой отнимается толщина защитных слоев.

Угловое соединение

При выполнении жесткого монтажа внахлест и при помощи «лапки» свободные концы прутов, направленных в одну сторону, выгибают под девяносто градусов и связывают с перпендикулярно расположенными элементами.

Загнутая «лапка» должна иметь длину для нахлеста, равную тридцати – пятидесяти диаметрам прута. Хомуты устанавливаются с шагом в 3/8 от параметра высоты железобетонной основы.

Надежность соединения рабочей арматуры достигается Г-образными хомутами, накладываемыми на пруты с перехлестом, равным от пятидесяти диаметров продольного стержня. Интервал между крепежными хомутами – 0.75 от размера высоты стенки фундамента.

Используют дополнительные элементы, внешне напоминающие букву «П». На каждый угол устанавливают пару таких хомутов, длина которых соответствует пятидесяти диаметрам продольного стержня. В точке нахлеста такого хомута монтируется дополнительный каркас из вертикальных и поперечных прутьев.

Армирование тупого угла

Выполняется нахлестом. Внешние стержни выгибаются под нужный угол, к ним присоединяются внутренние с перехлестом, длина которого начинается от пятидесяти диаметров прута. В месте сгиба наружного элемента устанавливают вертикальный хомут.

Примыкание стен

Каркасные прутья выгибаются, при этом длина участка не должна быть менее 50 сечений. Каждый из стержней примыкания соединяется с внешним прутом стены, расположенной перпендикулярно. Зона соединения отличается шагом монтажа хомутов в 0.375 от высоты фундаментной ленты.

Если используют хомуты в виде буквы «Г», то стержни выгибают таким образом, чтобы обе стороны соответствовали длине пяти десятков диаметров прута. Первую сторону фиксируют с арматурой примыкающей стенки, вторую соединяют с внешним рабочим элементом ленты, подходящей перпендикулярно. Интервал между хомутами сокращается вдвое по отношению к общей длине ленты.

При установке хомутов «П» примыкание выполняют к внешнему пруту с помощью «лапки». Дополнительный показатель надежности создается за счет стержня, выгнутого буквой П, длина его при этом соответствует двум размерам ширины фундаментной основы.

Источник
