4.2. Фундаменты и их конструктивные решения

Фундаменты являются важным кон­структивным элементом здания, воспри­нимающим нагрузку от надземных его частей и передающим ее па основание. Фундаменты должны удовлетворять требованиям прочности, устойчивости, долговечности, технологичности уст­ройства и экономичности.

Верхняя плоскость фундамента, на которой располагаются надземные части здания, называется поверхностью фундамента или обрезом, а нижняя его плоскость, непосредственного соприкасающаяся с основанием, — подошвой фундамента.

Расстояние от спланированной поверхности грунта до уровня подошвы называется глубиной заложения фундамента, которая должна соответствовать глубине залегания слоя основания. При этом необходимо также учитывать глу­бину промерзания грунта (рис. 4.3). Если основание состоит из влажного мелкозернистого грунта (песка мелкого или пылеватого, супеси, суглинка или глины), то подошву фундамента нужно располагать не выше уровня промерза­ния грунта. На рис. 4.3 приведены изо­линии нормативных глубин промерза­ния суглинистых грунтов.

Глубина заложения фундаментов под внутренние стены отапливаемых зданий не зависит от глубины промерзания грунта; ее назначают не менее 0,5 м от уровня земли или пола подвала.

В непучинистых грунтах (крупнооб­ломочных, а также песках гравелистых, крупных и средней крупности) глуби­на заложения фундаментов также не зависит от глубины промерзания, одна­ко она должна быть не менее 0,5 м, счи­тая от природного уровня грунта, при планировке подсыпкой и от планировочной отметки при планировке участка срезкой.

По конструктивной схеме фундамен­ты могут быть: ленточные, располагае­мые по всей длине стен или в виде сплошной ленты под рядами колонн (рис. 4.4, а, б); столбчатые, устраивае­мые под отдельно стоящие опоры (ко­лонны или столбы), а в ряде случаев и под стены (рис. 4.4, в, г); сплошные, представляющие собой монолитную плиту под всей площадью здания или его частью и применяемые при особо больших наврузках на степы или от­дельные опоры, а также недостаточно прочных грунтах в основании (рис. 4.4, д, е); свайные в виде отдельных погруженных в грунт стержней с целью передачи через них на основание нагрузок от здания (рис. 4.4, ж).

По характеру работы под действием нагрузки фундаменты различают жест­кие, материал которых работает пре­имущественно на сжатие и в которых не возникают, деформации изгиба, и гибкие, работающие преимущественно на изгиб. Для устройства жестких фун­даментов применяют кладку из природного камня неправильной формы (бутового камня или бутовой плиты), бутобетона и бетона. Для гибких фун­даментов применяют в основном желе­зобетон.

Ленточные фундаменты. По очертанию в профиле ленточный фун­дамент под стену в простейшем слу­чае представляет собой прямоугольник (рис. 4.5, а). Его ширину устанавлива­ют немного больше толщины стены, предусматривая с каждой стороны не­большие уступы по 50—150 мм. Одна­ко прямоугольное сечение фундамента на высоте допустимо лишь при неболь­ших нагрузках на фундамент и доста­точно высокой несущей способности грунта.

Чаще всего для передачи давления на грунт и обеспечения его необходи­мой несущей способности необходимо увеличивать площадь подошвы фунда­мента путем ее уширения. Теорети­ческой формой сечения фундамента в этом случае является трапеция (рис. 4.5,6), где угол, а определяет рас­пространение давления и принимается для бутовой кладки и бутобетона от 27 до 33°, для бетона 45°. Устройство та­ких трапецеидальных фундаментов свя­зано с определенными трудозатратами, поэтому практически такие фундамен­ты в зависимости от расчетной шири­ны подошвы выполняются прямоуголь­ными или ступенчатой формы (рис. 4.5, в, г) с соблюдением правила, чтобы габариты фундамента не выхо­дили за пределы его теоретической формы. Размеры ступеней по ширине (а) принимаются не более 20—25 см, а по высоте (с) — соответственно не менее 40—50 см.

По способу устройства ленточные фундаменты бывают монолитные и сборные.

Монолитные фундаменты устраивают бутовые, бутобетонные, бетонные и железобетонные. На рис. 4.6 показан лен­точный фундамент из бутового камня и бутобетона. Ширина бутовых фунда­ментов должна быть не менее 0,6 м для кладки из рваного бута и 0,5 м — из бутовой плиты. Высота ступеней в бу­товых фундаментах составляет обычно около 0,5 м, ширина — от 0,15 до 0,25 м.

Устройство монолитных бутобетонных, бетонных и железобетонных фун­даментов требует проведения опалубоч­ных работ. Кладку бутовых фундамен­тов производят на сложном или цемент­ном растворе с обязательной перевяз­кой (несовпадением) вертикальных швов (промежутков между камнями, за­полняемых раствором).

Бутобетонные фундаменты состоят из бетона кл. не ниже В5 с включени­ем в его толщу (в целях экономии бе­тона) отдельных кусков бутового кам­ня. Размеры камней должны быть не более 1/3 ширины фундамента.

Монолитные бутовые фундаменты не отвечают требованиям современного ин­дустриального строительства, а для их устройства трудно механизировать ра­боты. Бутовые и бутобетонные фунда­менты являются весьма трудоемкими при возведении и поэтому применяются в основном в районах, где бутовый ка­мень является местным материалом.

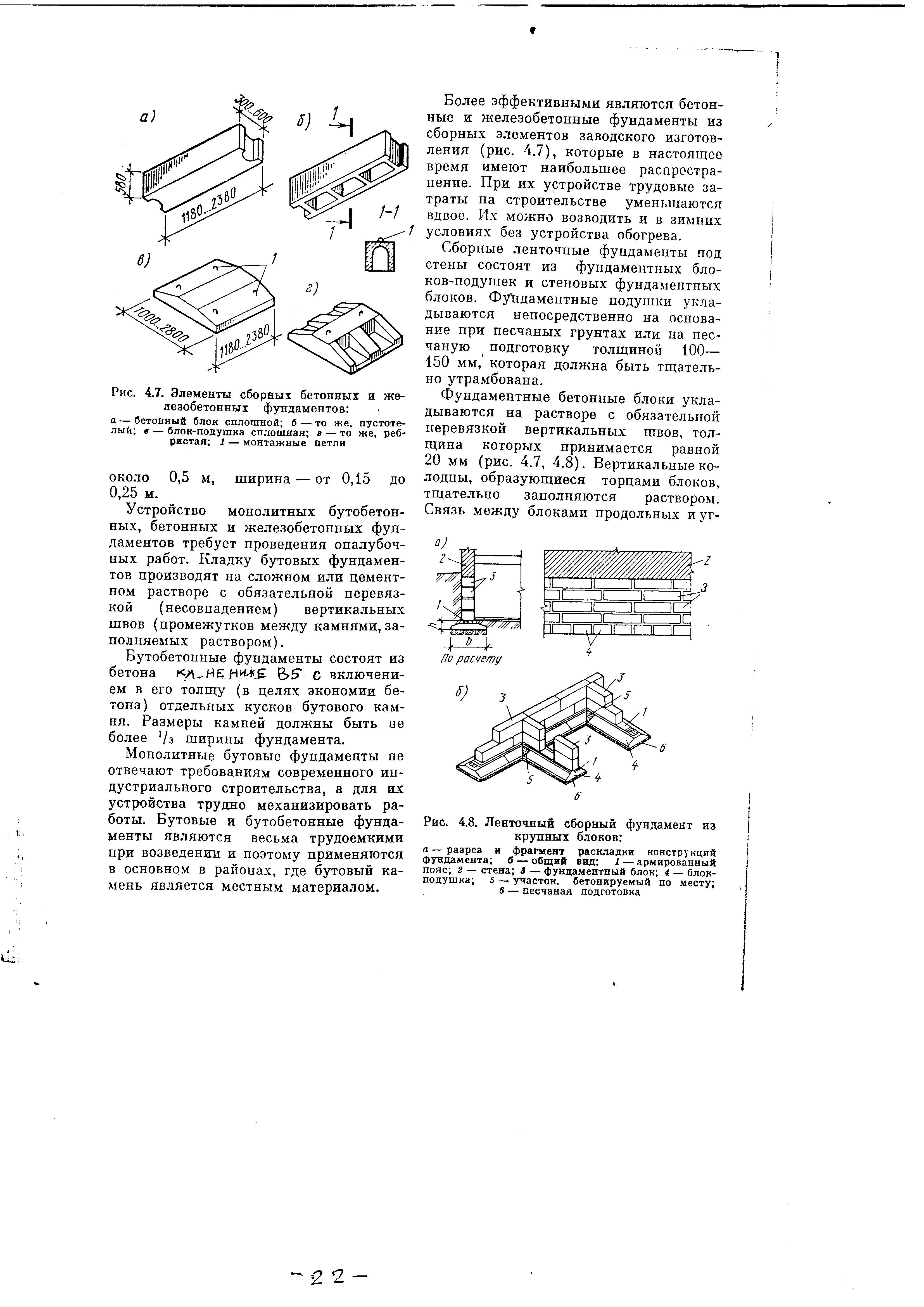

Более эффективными являются бетон­ные и железобетонные фундаменты из сборных элементов заводского изготов­ления (рис. 4.7), которые в настоящее время имеют наибольшее распростра­нение. При их устройстве трудовые за­траты на строительстве уменьшаются вдвое. Их можно возводить и в зимних условиях без устройства обогрева.

Сборные ленточные фундаменты под стены состоят из фундаментных бло­ков-подушек и стеновых фундаментных блоков. Фундаментные подушки укла­дываются непосредственно на основа­ние при песчаных грунтах или на пес­чаную подготовку толщиной 100—150 мм, которая должна быть тщатель­но утрамбована.

Фундаментные бетонные блоки укла­дываются на растворе с обязательной перевязкой вертикальных швов, тол­щина которых принимается равной 20 мм (рис. 4.7, 4.8). Вертикальные ко­лодцы, образующиеся торцами блоков, тщательно заполняются раствором. Связь между блоками продольных и угловых стен обеспечивается перевязкой блоков и закладкой в горизонтальные швы арматурных сеток из стали диа­метром 6—10 мм (рис. 4.9).

Блоки-подушки изготовляют толщиной 300 и 400 мм и шириной от 1000 до 2800 м а блоки-стенки — шириной 300, 400, 5U0 и 600 мм, высотой 580 и длиной 780 и 2380 мм.

В практике строительства применяют также сборные фундаментные блоки, имеющие толщину 380 мм при толщине надземных стен 510 и 640 мм (рис. 4.10, а). При такой конструкции прочность материала фундамента ис­пользуется полнее и в результате по­лучается экономия бетона.

Этой же цели соответствует устройство так называемых прерывистых фун­даментов (рис. 4.10,6), в которых бло­ки-подушки укладывают на расстоянии 0,3—0,5 м друг от друга. Промежутки между ними заполняют песком.

Строительство крупнопанельных зда­ний и зданий из объемных блоков по­требовало разработки новых конструк­тивных решений фундаментов. На рис. 4.10, в показан фундамент из крупноразмерных элементов для жило­го дома с поперечными несущими сте­нами и подвалом. Фундамент состоит из железобетонной плиты толщиной 300 мм и длиной 3,5 м и установлен­ных па них панелей, представляющих собой сквозные без раскосные железобе­тонные формы, имеющие толщину 240 мм и высоту, равную высоте под­вального помещения. Соединяются эле­менты между собой с помощью сварки закладных стальных деталей.

При строительстве зданий на участ­ках со значительными уклонами фунда­менты стен выполняют с продольными уступами (рис. 4.11). Высота уступов должна быть не более 0,5 м, а дли­на — не менее 1,0 м. Этим же правилом пользуются при устройстве перехода фундаментов внутренних степ к фунда­ментам наружных при разных глубинах их заложения.

Если необходимо обеспечить незави­симую осадку двух смежных участков здания (например, при их разной этаж­ности), то при устройстве ленточных монолитных фундаментов в их теле уст­раивают сквозные, разъединяющие фун­дамент зазоры. С этой целью в зазоры вставляют доски, обернутые толем. В подвальных зданиях доски с наруж­ной стороны вынимают, и швы в этих местах заполняют битумом. Если фун­даменты сборные, то для обеспечения необходимого зазора блоки укладывают так, чтобы вертикальные швы совпа­дали.

В местах пропуска различных трубо­проводов (водопровода, канализации и др.) в монолитных фундаментах за­ранее предусматриваются соответствую­щие отверстия, а в сборных между бло­ками — необходимые зазоры с после­дующей их заделкой.

При небольших нагрузках на фунда­мент, когда давление на основание меньше нормативного, непрерывные ленточные фундаменты под стены ма­лоэтажных домов без подвалов целесо­образно заменять столбчатыми. Фунда­ментные столбы могут быть бутовыми, бутобетонными, бетонными и железо­бетонными (рис. 4.12, а). Расстояние между осями фундаментных столбов принимают 2,5—3,0 м, а если грунты прочные, то это расстояние может со­ставлять и 6 м. Столбы располагают обязательно под углами здания, в мес­тах пересечения и примыкания стен и под простенками. Сечение столбчатых фундаментов во всех случаях должно быть не менее: бутовых и бутобетонных — 0,6×0,6 м; бетонных — 0,4×0,4 м.

Столбчатые фундаменты под стены возводят также в зданиях большой этажности при значительной глубине заложения фундаментов (4—5 м), ког­да устраивать ленточный фундамент нецелесообразно из-за большого расхо­да строительных материалов.

Столбы перекрывают железобетонны­ми фундаментными балками. Для пре­дохранения их от сил пучения грунта, а также для свободной их осадки (при осадке здания) под ними делают пес­чаную подсыпку толщиной 0,5—0,6 м. Если при этом необходимо утеплить пристенную часть пола, подсыпку вы­полняют из шлака или керамзита.

Столбчатые одиночные фундаменты устраивают также под отдельные опо­ры зданий. На рис. 4.12, б изображен монолитный бутовый или бетонный фундамент под кирпичную колонну, а на рис. 4.12, в, г — из железобетонных блока-подушки и блока-плиты. Сбор­ные фундаменты под железобетонные колонны могут состоять из одного желе­зобетонного башмака стаканного типа (рис. 4.12, д) или из железобетонных блока-стакана и опорпой плиты под ним (рис. 4.12, е).

Сплошные фундаменты воз­водят в случае, если нагрузка, переда­ваемая на фундамент, значительна, а грунт слабый. Эти фундаменты устра­ивают под всей площадью здания. Для выравнивания перавномерпостей осадки от воздействия нагрузок, передаваемых через колонны каркасных зданий; в двух взаимно перпендикулярных на­правлениях применяют перекрестные ленточные фундаменты (рис. 4.13, а). Их выполняют из монолитного железо­бетона. Если балки достигают значи­тельной ширины, то их целесообразно объединять в сплошную ребристую или безбалочную плиту (рис. 4.13, б, в). При сплошных фундаментах обеспечи­вается равномерная осадка здания, что особенно важно для зданий повышен­ной этажности. Сплошные фундаменты применяют также в том случае, если пол подвала испытывает значительный подпор грунтовых вод.

В практике строительства под инже­нерные сооружения (телевизионные башни, дымовые трубы и др.) применя­ют сплошные фундаменты коробчатого типа.

Свайные фундаменты исполь­зуют при строительстве на слабых сжи­маемых грунтах, а также в тех случа­ях, когда достижение естественного ос­нования экономически или технически нецелесообразно из-за большой глуби­ны его заложения. Кроме того, эти фун­даменты применяют и для зданий, воз­водимых на достаточно прочных грун­тах, если использование свай позволяет получить более экономическое решение.

По способу передачи вертикальных нагрузок от здания на грунт сваи под­разделяют на сваи-стойки и сваи вися­чие. Сваи, проходящие слабые слои

грунта и опирающиеся своими концами на прочный грунт, называются сваями-стойками (рис. 4.14,а), а сваи, не до­стигающие прочного грунта и передаю­щие нагрузку на грунт трением, возни­кающим между боковой поверхностью сваи и грунтом, называются висячими (рис. 4.14, б, в).

По способу погружения в грунт сваи бывают забивные и набивные. По ма­териалу изготовления забивные сваи бывают железобетонные, металлические и деревянные. Набивные сваи изготов­ляют непосредственно на строительной площадке в грунте.

Железобетонные сваи изготовляют сплошные квадратного (от 250×250 до 400×400 мм) и прямоугольного (250×350 мм) сечения, а также трубчатого сечения диаметром от 400 до 700 мм. Чаще других применяют короткие сваи длиной 3—6 м. Трубчатые сваи могут быть как с заостренным нижним кон­цом, так и с открытым.

Деревянные сваи во избежание их быстрого загнивания применяют лишь в грунтах с постоянной влажностью. Их изготовляют из хвойных пород леса диаметром в верхнем отрубе не менее 180 мм; кроме того, ствол деревянной сваи необходимо покрыть битумными или дегтевыми мастиками для предот­вращения их загнивания. Для защиты сваи от размочаливания при забивке на верхний конец ее надевают стальной бугель, а на нижний — стальной баш­мак.

В зависимости от несущей способнос­ти и конструктивной схемы здания сваи размещают в один или несколько ря­дов или кустами (рис. 4.15).

Поверху железобетонные и металли­ческие сваи объединяются между собой железобетонным ростверком, который может быть сборным или монолитным (рис. 4.15,5). При деревянных сваях ростверк также выполняют из дерева.

Источник

Как сделать фундамент на склоне при большом перепаде высот

Фундамент на склоне: подбор и монтаж подходящего типа основания

Построить фундамент на плоском участке при наличии современных технологий несложно. Однако иногда участки для будущего строительства располагаются на крутых склонах.

У домов, расположенных на покатых поверхностях, есть свои преимущества: они лучше защищены от ветра и затопления, более выгодны по цене. Кроме того, с горы обычно открывается впечатляющий вид.

Но под влиянием больших осадков и почвенных вод грунт постепенно размягчается.

В дальнейшем это может привести к сдвигу верхних слоёв грунта. Чтобы уберечься от неприятных последствий, следует правильно выбрать и возвести фундамент. Как это сделать, расскажет данная статья.

Возведение фундамента для дома на склоне – непростой процесс, требующий особого подхода и соблюдения технологий, ведь фундаментное основание является главной составляющей каждой постройки. Для покатой поверхности обычно выбирается ленточное, свайное или ступенчатое основание.

Для начала нужно произвести расчёт угла наклона, измеряемого в процентах. Если величина наклона находится около 10-ти процентной отметки, это говорит о высоком уклоне.

Чем круче уклон, тем больше усилий и материалов может понадобиться. Если угол наклона не превышает восьми процентов, то подгорную часть можно подсыпать грунтом.

Если же угол больше восьми процентов, то придётся строить цокольный этаж.

Стоит помнить, что фундамент на участке с уклоном не может быть выше, чем четыре его ширины. Перед строительством участок нужно поделить на квадраты и на каждом из них принять противооползневые меры.

Ленточный фундамент – одна из самых популярных конструкций на сегодняшний день. Однако специалисты советуют возводить такой вид основания только на склонах с минимальным уклоном. Также стоит учесть различные противопоказания геодезистов.

Ленточный фундамент представляет собой замкнутый контур из железобетонных балок и закладывается как под наружные, так и под внутренние стены, если в этом есть необходимость. Данный вид идеален для сооружений с тяжелым перекрытием, а также, если в планах есть создание подвала. Различаются два типа ленточного основания: монолитные и сборные.

Свайный фундамент представляет собой прочную конструкцию из свай, которые закапываются в землю и объединяются сверху опорами. Многие специалисты сходятся во мнении, что свайное основание является лучшим для возведения несущих конструкций на склонах. Это эффективный и практичный вариант для обустройства фундамента на любой глубине.

Процесс установки прост, хотя и требует наличия специальной техники. К тому же, такой вид экономически выгоден по сравнению с другими вариантами. Сваи могут быть изготовлены из дерева, железобетона или металла. К пучинистым почвам (глина, суглинок, супесь) предъявляют особые требования. Здесь свайный фундамент также уместен.

Столбчатый вид тоже подходит для устройства фундамента на склоне. Он предусматривает возведение столбов во всех углах.

Однако нужно учитывать некоторые нюансы при его возведении: каждый столб должен подстраховываться опорной стеной, которая усиливает стойкость основания.

Столбчатый вариант экономичен и надёжен, не требует дополнительной гидроизоляции. Но применим он только для деревянных или каркасных домов.

Ступенчатый фундамент имеет каскадное расположение в виде уступов. Он подходит для косогоров с большой крутизной, если выравнивание поверхности не может быть выполнено по каким-либо причинам. Общий уклон данного варианта полностью соответствует естественному уклону участка. Заложение ступенчатого фундамента имеет вид классической бетонной ленты, сооруженной из разных по высоте ступенек.

Плитный фундамент с перепадом высот на участке с уклоном – оптимальное решение для строительства домов и коттеджей из кирпича, газобетона и других материалов. Такой вариант основания обеспечивает надёжную опору для малоэтажных зданий и отличается особой долговечностью.

При строительстве плитного фундамента на небольшом заглублении создают сплошное основание из монолитного железобетона. Вес стен и кровли распределяется равномерно по всей поверхности основания. Такая конструкция сможет вынести любые перемещения грунта. Минус плитного фундамента – большие расходы на монтаж и материалы.

Решая, какой фундамент больше подойдёт для цокольного этажа на неровном участке, необходимо определить уровень перепада высот, а также произвести исследование типа грунта местности. Плохо обдуманное строительство на склоне в итоге может обернуться обрушением грунта. Для вычисления нужных расчётов лучше пригласить специалистов.

Если угол наклона:

• менее 3% – это ровная поверхность;
• от 3% до 8% – малый уклон;
• до 20% – средний уклон;
• более 20% – крутой уклон.

В первых двух вариантах возможно возведение ленточного фундамента. При невозможности выровнять поверхность или увеличении угла наклона возводится ленточно-ступенчатый тип. При больших уклонах подходит только столбчатое основание. А вот свайный фундамент уместен для любых склонов.

Что касается типа грунта, то он подразделяется на:

• хрящеватый – прочный грунт из песка, глины и щебня;
• песчаный – легко пропускает влагу;
• скалистый – самый прочный, при этом не пропускает влагу;
• глинистый – легко вспучивается и промерзает.

Чем больше влаги в грунте, тем больше он пучится при замерзании, выталкивая фундамент из почвы. Поэтому при сложном грунте основание ставят ниже уровня промерзания.

При строительстве ленточного фундамента одна часть цоколя погружается глубоко в склон. Устройство подобного основания – затратное мероприятие, но если вы планируете возводить кирпичный или бетонный дом, то ленточный вариант будет самым лучшим выбором.

Свайный фундамент можно использовать для возведения любого типа постройки, будь то жилой дом, гараж или баня, а также при любых углах наклона. При таком варианте строительства основания использовать его можно будет в любых целях. Единственный недостаток свайного типа – невозможность возведения дома с подвалом.

Столбчатый вариант рекомендуется для подгородной местности. Подойдет он и для участка между холмами.

Также выбор типа фундамента зависит от того, хотите ли вы использовать цокольный этаж для обустройства подвала, винного погреба, жилой комнаты или гаража для экономии площади. Не стоит забывать и об удерживающих сооружениях.

Они помогают предотвращать обвальные процессы при невозможности изменения рельефа поверхности.

Такие конструкции для разного типа фундамента на неровной поверхности могут быть представлены в виде опорных плит и балок, свайных сооружений и столбов, контрфорсов и пломб, опоясок и облицовочных стен.

Чтобы правильно установить фундамент своими руками, необходимо придерживаться определённой технологической последовательности.

Если вы хотите построить дом из бетона или кирпича, идеальным вариантом будет выбор ленточного фундамента. Монолитный ленточный фундамент не требует больших сроков обустройства.

К тому же, возведение ленточного основания на неровной поверхности не особо отличается от конструирования подобных построек на плоской земле.

Дно котлована должно быть строго горизонтальным. Перед заливкой на дно укладывается подушка из бетона или песка. Она необходима для того, чтобы снизить давление на грунт.

Перед зашивкой устанавливается опалубка, возвышающаяся над уровнем грунта на высоту, равную параметрам цокольного этажа. Причём на уклонной части участка опалубка будет большей высоты.

Далее укладывается арматура внутри фундамента. Затем необходимо залить бетон.

Заливать нужно непрерывно слоями по 20 см. При этом важно заранее правильно рассчитать объём бетона, который понадобится при монтаже.

Столбчатый фундамент подходит для легких частных домов. Он может быть изготовлен из монолитного железобетона либо бетонных блоков заводского производства. Рекомендуется соблюдать определенную пошаговую инструкцию.

• Для начала возводят подпорную стенку в верхней части участка.
• Далее по той же схеме возводят подпорную стенку в нижней части.
• Между подпорными лентами насыпают грунт с послойным уплотнением. Это позволит верхней площадке сдерживать обрушение грунта.
• По периметру дома выполняют отрывку шурфов, размеры которых должны соответствовать параметрам столбов.
• В шурфах изготавливают фундамент. При этом обрезы отдельных столбов должны быть тщательно выровнены по высоте.
• Выполняют ростверк по обрезу фундамента дома.

Свайный фундамент, который является наиболее экономичным, подойдёт для крутых откосов и неустойчивых грунтов. Сваи вкручиваются в землю таким образом, что их оголовки оказываются на одном уровне. Процесс также состоит из нескольких этапов.

• В верхней точке заглубляется свая, видимая часть которой равна высоте цоколя по меньшему измерению.
• Далее устанавливается следующая угловая свая, длина видимой части которой равно длине цоколя в большем обозначении.
• Затем все свайные элементы устанавливаются так, чтобы верхняя точка каждого располагалась горизонтально.
• Укрепить свайный фундамент можно с помощью железобетонных обойм, которые устанавливаются по всей длине свай.

Важно знать следующее.

• Прежде чем приступать к строительству фундамента, убедитесь, что наклон участка – творение природы, а не возвышение, созданное искусственно человеком, свозившим на это место грунт или отходы.
• Отдавайте преимущество южной и западной сторонам. В доме, построенном на одной из этих сторон, приятнее проводить время и любоваться красивыми закатами.
• Подъезд к дому – важный момент возведения здания на склоне. При больших уклонах подъезд часто возможен только с одной стороны.
• Позаботьтесь об инжеерных коммуникациях. Например, скважина для воды, расположенная внизу склона, потребует принять во внимание высоту дома, а также перепад по рельефу.

• Главный вопрос, который также нужно продумать заранее – отвод талых вод, так как снеготаяние может привести к вымыванию грунта. Поэтому лучше установить водоотводы как с кровли, так и с других участков. Без устройства дренажа вам вряд ли удастся обойтись.
• Растительность на участке поглощает лишнюю воду, а корнями укрепляют склон.
• Проектирование будущего дома всегда начинайте с эскиза и схемы размещения объектов на участке. Это один из самых ответственных моментов в стройке. Обдумывая все нюансы, вы увидите свой будущий дом в деталях.

Нецелесообразно строить незаглубленные или мелкозаглубленные основания со стенами более 7-ми метров, так как лента может лопнуть в результате пучинистых явлений почвы.

О том, как построить дом на неровном участке, смотрите в следующем видео.

Как сделать ступенчатый фундамент на склоне: схема и монтаж на неровном участке

Каждый мастер, которой приобрел загородный надел на склоне, задается вопросом, по какому принципу на такой территории возводится базис для дома. Используя современные технологии можно легко справиться с этой задачей.

Существует несколько разновидностей основ, подходящих для закладки на непростых участках, одной из которых является ступенчатая конструкция.

Ступенчатый фундамент на склоне соответствует всем общепринятым стандартам, благодаря чему он и получил большую популярность.

Варианты базисов для бугристых участков

Помимо ступенчатых базисов на территориях с непростым рельефом применяются и другие типы оснований. Поэтому, перед тем, как остановить выбор на ступенчатой конструкции, стоит рассмотреть все возможные варианты.

Если основа возводится на склоне, то гарантией ее горизонтальности станет плавное изменение высоты. Профессионалы выделяют три основных типа базисов, способных на это:

Ленточный фундамент (ступенчатый) на неровном участке закладывается в том случае, когда расстояние между верхним и нижним уровнем участка равняется 1 м, а почва на территории достаточно стабильная. При устройстве базиса данного типа возникает возможность создания подвального помещения, для которого стенами будут служить стенки ленты.

Если строительная площадка включает не только значительный уклон, но и слабые грунты, идеальным вариантом станет фундамент на сваях. Под слабыми грунтами подразумеваются те, которые предрасположены к пучению, насыщенные влагой, с высоким уровнем промерзания. Монтаж опор достаточно прост, но это не влияет на прочностные характеристики готового основания.

Если уклон превышает 1 м и изготовление траншеи с ровным горизонтальным дном требует значительных финансовых и физических вложений, целесообразно остановиться на ступенчатой конструкции. Каждая ступень имеет незначительную высоту и хорошее сцепление с почвой, что приумножает стойкость всей постройки.

Помимо трех вышеупомянутых типов базисов в современном строительстве все чаще стал использоваться ступенчатый плитный фундамент, являющий собой массивную монолитную решетчатую платформу из высококлассного железобетона. Укладка бетона производится по всей площади строения. Готовая конструкция отличается солидной долговечностью и устойчивостью к разным видам нагрузок.

Как бы то ни было, ступенчатый базис остается самым востребованным вариантом для установки на склонах, как среди профессиональных строителей, так и среди любителей.

Особенности ступенчатой основы

Ступенчатое основание – это конструкция с несколькими углубляющимися в почву выступами, устраиваемая для преодоления высотных перепадов на площади под застройку. Данный тип базиса используется исключительно на бугристых участках.

Ступенчатое заложение фундамента представляет собой устройство классической бетонной ленты, но с некоторыми изменениями: сооружение состоит из разных по высоте ступенек. Главными отличиями между ступенчатой основой и лентой являются:

• Форма траншеи – дно котлована роется не строго горизонтально, а ступеньками. Это позволяет осуществить плавный переход, избегая существенных перепадов высоты в каждой точке участка;
• Устройство опалубки – на торцах ступенек формируются поперечные стены;
• Армирование – металлический скелет также изготавливается в форме ступеней;
• Заливка бетоном – раствор укладывается не сплошным слоем, а заливается поэтапно, переходя от одного места к другому, начиная с нижней ступеньки.

Еще одна особенность – расчет ступенчатого фундамента практически невозможно выполнить непрофессиональному строителю.

Для того чтобы справиться с работой, придется самостоятельно вычислить точку пролегания почвенных вод, тип грунта на территории и т. д.

Без наличия специальных навыков провести инженерно-геологическое исследование не получится. Поэтому все вычисления и проектировку в обязательном порядке поручают специалистам.

Однако, грамотного проекта ступенчатой основы не достаточно. Чтобы результат работы порадовал, необходимо безошибочно воплотить план в жизнь. Для этого следует ответственно подходить к возведению фундамента, придерживаться технологии выполнения, а также соблюдать все правила и рекомендации.

Монтаж базисной конструкции

Ступенчатый фундамент на склоне, схема выполнения которого немного отличается от стандартной, осуществляется за несколько этапов.

Этап 1. Проектирование

Решив спроектировать основу самостоятельно, стоит помнить, что на территориях, отличающихся бугристой поверхностью, размещение здания обуславливается направлением склона. Это продиктовано тем, что устойчивость базиса являет собой наиболее значимый фактор. Самым надежным вариантом расположения конструкции станет устройство ее протяжной стороны в перпендикулярном к откосу положении.

Этап 2. Разметка

После того, как все расчеты завершены, можно приступать к разбивке участка. Строго в соответствии с проектом выполняется разметка при помощи бечевки, металлических прутов и рулетки.

Этап 3. Изготовление траншеи

При работе со ступенчатым базисом (когда глубина заложения фундамента изменяется ступенчато), грамотно вырытая траншея – это уже 50% успеха. Вариант ее создания зависит от типа почвы. Безопасный угол наклона скосов котлована:

• Для песчаных почв – от 30 до 45 градусов;
• Для глинистых грунтов – от 50 до 50 градусов;
• Для почв, имеющих ледниковое происхождение – 70 градусов.

Траншея роется по одной ступеньке, а не сразу по периметру строения.

Сначала почва снимается по линии базиса на откосе и выше точки заложения. При этом следует соблюдать наклон. Часть котлована, оставшаяся под основу ленточного вида, выкапывается вручную. Работу начинают с самого нижнего места разметки, поднимаясь все выше (размерные характеристики каждой новой ступеньки замеряются). Ширина траншеи должна превышать ширину фундамента.

Этап 4. Установка опалубки

Предотвратить осыпание стенок котлована помогает опалубка. Данная конструкция должна быть цельной – на ступенях в вертикальном положении устанавливаются ее элементы. Очень часто опалубку не демонтируют, так как снять каркас без разрушения основы достаточно трудно.

Этап 5. Армирование

Если изготавливается фундамент из бетона, максимальная высота ступени должна равняться 30 см. Каждая ступенька дополнительно усиливается каркасом, если возведение основы выполняется на слабых почвах.

В случае, когда уступы базиса по высоте превышают 60 см, их усиливают поперечными стальными стержнями. Из металлических прутов посредством проволоки вяжется двухъярусный пояс, повторяющий форму ступеней. В работе применяются прутья D 12 – D16 мм. Длина изгибов должна рассчитываться заранее (еще на этапе проектировки).

Таким образом, производится армирование ступенчатого фундамента.

Этап 6. Гидроизоляция

Вертикальная и горизонтальная гидроизоляция укладывается по стандартной схеме. В качестве гидроизолирующего материала чаще всего применяется рубероид.

Этап 7. Фундаментные стены

Фундаментные стенки выполняются аналогично традиционным вариантам базисных стен. Чаще всего для их изготовления применяется бетонный раствор. Как упоминалось ранее, заливка подготовленной конструкции начинается с самой нижней ступени. Как только бетон схватится, переходят к ступеньке, находящейся выше. Железобетонная основа станет гарантией стойкости всего строения.

Еще один вариант возведения стенок – кладка из отдельных изделий (кирпичей, камня, блоков). Ступенчатый фундамент из блоков фбс является прекрасной альтернативой монолитной конструкции.

Благодаря крупным габаритам каждого строительного элемента временные затраты на устройство сокращаются почти в два раза. Однако случается, что размерные характеристики сырья из достоинства превращаются в недостаток: высота блоков не соответствует высоте ступени основания.

В такой ситуации материал подрезается, либо устраивается дополнительная кладка силикатным или керамическим кирпичом.

Подводя итоги, стоит сказать, что площадь под застройку с нестандартным рельефом – не повод расстраиваться. Каждый мастер, ответственно подходящий к работе, может оборудовать ее под дом из своих грез.

Главное определиться с тем, какое основание наиболее подходит для воплощения мечты. Свайный или ленточный, ступенчатый фундамент – на склоне наиболее целесообразно применять последний.

Прислушиваясь к советам профессионалов и качественно выполняя работу, можно возвести стойкий базис, который станет надежной основой для будущего здания.

Видео инструкция как построить дом на склоне:

Столбчатый фундамент на склоне

Строительство дома на склоне – это всегда рискованная идея, ведь никто не застрахован от осыпания грунта, затопления водой, которая идет сверху склона или проседания.

Именно поэтому фундамент на склоне, да и сам проект дома должен быть составлен настоящим профессионалом. Эта статья создана для того, чтобы вы могли разобраться в видах фундамента для дома на склоне.

Ознакомившись с информацией, вы сможете сделать правильный выбор и понять проект инженеров. Делать конструкцию вы можете своими руками, главное, строго следовать проекту.

Хороший пример дома на склоне – это оптимальный угол для строительства. Если наклон больше, то появляется шанс смещения грунта и других неприятных явлений для хозяев.

Несмотря на сложность, вариантов фундамента для строительства на склоне хватает. Вы можете выбрать ленточное, столбчатое или даже свайное основание. Еще один отрицательный момент – это необходимость тратить средства на укрепление почвы. Иногда этой операции можно избежать, если постройка будет стоять на «благоприятном» грунте.

Ленточный тип фундамента

Если для обычного ландшафта ленточное основание является простым и, самое главное, доступным решением, то для склона это не самый благоприятный вариант.

Но если тип грунта не позволяет сделать другую конструкцию, выбора у нас не много. При значительном наклоне обязательным требованием являются террасы. Для этого следует снять слой грунта.

Выполнять эту работу должны профи, так как после появления «ступеней», их необходимо спрессовать при помощи армирующих сеток.

Схема, которая поможет сделать основание на склоне. Также здесь показана формула для расчета степени промерзания почвы.

Фиксация сетки происходит при помощи металлических или специальных пластиковых колышков. Поверх сетки насыпается слой земли, полностью закрывающий армирующую сетку. Далее кладется решетка, которую необходимо заполнить грунтом и щебнем.

Для этих работ понадобятся следующие инструменты и материалы:

• георешетка;
• уровень;
• деревянные доски;
• армированная решетка;
• крепления для сетки.

При планировании в обязательно порядке учитывается угол склона, только в плане он определяется процентами, а не стандартными градусами. Почва, где наклон составляет 3% считается практически ровной. Если наклон составляет 3-8%, то это средний склон. При 10% используется особый подход, сделать работу в таком случае своими руками явно не получится.

Схема укрепления склона под будущий фундамент.

Ленточный фундамент на склоне возводится по следующей схеме:

1. Первым делом необходимо срезать часть склона под углом 90° к ростверку будущего основания.
2. Вдоль среза выполняется монтаж подпорной стены. Далее роется траншея для создания ленточного цоколя.
3. Следующим шагом нужно сделать опалубку фундамента. Процесс проходит по стандартной схеме.
4. После полного отвердения бетона необходимо сделать опорную насыпь. Такой ход позволит уровнять нижнюю и верхнюю часть склона. После этого ленточный фундамент на склоне может быть закончен.

Свайное основание

Те, кто знаком с этим типом фундамента, наверняка знают, что он является лучшим решением для склона.

Строительство основания не включает в себя работу с грунтом, ведь сваи можно поместить в тело склона ну нужную нам глубину.

В итоге нам нужно получить такую конструкцию, где все опорные столбы находятся на одной горизонтальной линии. Когда сваи установлены, настает черед строительства ростверка, которая выглядит как терраса.

Фотография свайного фундамента на склоне, который можно построить своими руками.

Строительство фундамента для жилища на склоне проходит выполняется по следующей схеме:

1. Сначала находится самая верхняя точка на холме, там устанавливается первая свая. Высота видимой части этого элемента должна соответствовать высоте цоколя.
2. Далее идет угловая свая. Здесь все наоборот – видимая часть должна соответствовать высоте будущего цоколя. Между первыми сваями необходимо натянуть крепкий трос. Когда строительство только началось, трос будет имитировать будущий ростверк.
3. Остальные сваи ввинчиваются в грунт таким образом, чтобы их видимые части были на одном горизонтальном уровне.
4. Когда все сваи установлены, можно заняться созданием ростверка для будущего дома. Его также можно сделать своими руками. Обустраивается он в специальной опалубке, которая состоит из бортиков и днища. Завершающим шагом будет перевязка каркаса.

Столбчатый фундамент

Также для частного дома на склоне можно взять столбчатый фундамент. Приятная особенность заключается в том, что конструкция проходит точно так же, как и на ровном ландшафте. Чтобы сделать своими руками такое основание, необходимо подготовить ровную площадку, которая будет ограничена двумя стенами.

Получившееся пространство необходимо засыпать уплотненной почвой. Нижняя стенка препятствует сползанию насыпного грунта. Верхняя стена выполняет другую функцию: она не позволяет уплотненному грунту уходить из террасы. Основание столбов должно стоять на устойчивом грунте, поэтому придется копать глубоко. Насыпная терраса здесь нужна для того, что фиксировать столбы.

Столбчатое основание на склоне.

Есть и альтернативное решение для строительства дома на столбах. Первым делом вкапываются столбы по тому же принципу, что и сваи, а уже потом выполняется засыпка грунта под террасу, то есть после установки всех вертикальных элементов фундамента.

Выбор фундамента

Из описания всех трех вариантов можно понять, что лучшим решением будет свайная конструкция. Ее недостаток заключается в том, что поставить такое основание можно далеко не на все типы почвы. Ленточный фундамент менее привередлив, поэтому его часто используют. В любом случае, проконсультируйтесь с профессионалами, которые сделают заключающее решение.

Как сделать фундамент на склоне обновлено: Ноябрь 29, 2016 автором: zoomfund

Описание разных типов фундаментов на склоне

Разнообразие фундаментов позволяет выбрать наиболее оптимальный для индивидуального строительства. Но если участок имеет заметный уклон, то к выбору фундамента нужно подойти более продуктивно.

Особенно, если разница высот на стройплощадке – больше 1,2-1,5 метра.

Такой градус наклона может навредить основанию дома при сильных дождях или ветре, а грунтовые воды размягчают почву и провоцируют сдвиг грунта вместе с основанием.

Устройство разных фундаментов на склоне участка

Современные строительные технологии позволяют возвести любой тип фундамента даже на крутом склоне, и они практически повторяют процесс строительства на ровном участке. Тип основания выбирается, исходя из крутизны склона. Это может быть ленточный, свайный, плитный, ступенчатый или столбчатый фундамент, но обязательно с ростверком.

Ленточный фундамент заливают только на площадках с минимальным градусом уклона, или делают его ступенчатым. Остальные варианты можно рассчитать и реализовать для любой крутизны участка.

Так, для столбчатой основы необходимо делать бетонную подушку для каждого столба, а свайные опоры – практически идеальное решение, так как глубина бурения скважины под сваю может быть любой.

Стандартная свая имеет длину 6-8 метров, поэтому в горной местности это – самое оптимальноерешение.

Перед строительством разных основанийследует проверить устойчивость склона, которая определяется типом грунта. Безопасным для строительства дома для песчаных грунтов считается угол наклона 27-31°, а крупнообломочных и твердопластичных грунтов — 70°.Дренаж на наклонных участках обязателен – его обустраивают по стандартной схеме.

Свайный фундамент

Сваи могут быть бетонными, металлическими или деревянными, форма сваи — квадрат, прямоугольник илицилиндр. Стоимость такойконструкции – примерно 20% от общей сметы строительства дома. Но это – не самый дорогой тип фундамента, так как земляные работы сводятся к минимуму – нужно только пробурить скважины, и можно делать основу, которая впоследствии укрепляется ростверком.

Пошаговая схема строительства свайного фундамента на склоне:

1. Первая свая ввинчивается или вбивается в грунт в верхней точке площадкитак, чтобы видимая ее часть была самой маленькой по высоте и равнялась минимальной высоте цоколя.
2. Далееустанавливается угловая нижняя свая, и ее видимая часть должна быть равнасамой большой высоте цоколя. Между этими сваями нужно натянуть веревку для визуального определения горизонтали основания. Горизонтальность проверяется водным уровнем.
3. Остальные сваи крепятся по установленному уровню.
4. Последнее – заливается ростверк с армокаркасом.

Самый дешевый из всех типов фундаментов –столбчатый, и его можно сделать на любом склоне. Дешевизна определяется маленькими трудозатратами, небольшим объемом стройматериала и тем, что для строительства такой основы вам потребуется всего один помощник.

Столбы можно делать из любого подручного материала – кирпича, бетона, ж/б блоков, бетонных, асбоцементных или металлических труб.

Опоры устанавливаются на расстоянии не больше 1-1,5 метров друг от друга, а также в точках пересечения несущих стен и по углам здания.

Особенности свайного и столбчатого фундаментов:

1. На них можно строить легкие дома из бруса, рубленный дома, каркасно-щитовые строения.
2. Оптимально подходят для домов, строящихся на склоне.
3. Дешевизна строительства.
4. На основания не влияет глубина промерзания грунта.
5. Многолетняя эксплуатация.
6. Возможность монтажа в любое время года.
7. При высоком уровне грунтовых вод столбчатый и свайный фундаменты закладывать не рекомендуется.

Ленточный фундамент на склоне

Если уклон участка небольшой, а дом предполагается тяжелый, то ленточный фундамент будет оптимальным вариантом. Единственный недостаток – дороговизна. Строительство ленточного основания на склоне израсходует около 30% строительной сметы. Варианты:

1. Мелкозаглубленный или заглубленный.
2. Монолитный или сборный.
3. Железобетонный, кирпичный, каменный.

Рядом с обрывом ленточное основание можно заливать только в том случае, если угол между дном котлована и дном обрыва составляет не больше 30 0. На очень крутом склоне необходимо делать ступенчатый ленточный фундамент с горизонтальным основанием траншеи, что значительно удорожит такую конструкцию. В любом случае обрыв необходимо укрепить дополнительной насыпкой земли.

Строительный секрет,как вычислить угол 90 0 без теодолита: На углу площадки забейте колышек и привяжите к нему две веревки длиной 3 и 4 метра. Если развести концы на 5 метров друг от друга, то образовавшийся угол будет в 90⁰.

Ступенчатый фундамент – отличный способукрепления основания на склонах

Мелкозаглубленный фундамент потребует намного меньше раствора и заделки ступеней, так как его делают на участках с небольшим уклоном. Для заглубленных ленточных фундаментов на сильном склоне ступеней понадобится больше – в зависимости от глубины траншеи и крутизны склона.

Такое основание позволяет доступно организовать ступенчатые подвальные помещения в доме именно за счет крутизны участка. Для ступенчатого варианта горизонтального основания не требуется – нужно только верхние чести лент соединить мощной рандбалкой.

В таком доме подвал будет размещаться или в пределах одной ступени склона, или сам подвал нужно будет строить ступенчатым.Над подвалом нужно делать сплошное перекрытие.

Общий градус уклона ступенчатойосновыповторяет естественныйрельеф площадки, и с точки зрения строительства здания это очень экономно. Верхняя траншея на откоседелается с минимально возможной глубиной, поэтому большого объема земляных работ не будет.

Для укрепления склона делаются удерживающие сооружения (подпорные стены, анкеры, нагели, контрфорсы, опояски, и т.д.), требования к которым описаны в СП 116.13330.2012. Также на участке проводится террасирование – поступенчатое выравнивание площадки.

Фундамент из плит

Плитный фундамент обустраивается из любых железобетонных плит – цельных или решетчатых. Это – самый дорогой тип основание, так как к цене самих плит прибавляется стоимость бетонной подушки, которая заливается на дно траншеи.

Плит на крутом склоне потребуется много, и все щели между ними также необходимо заделать бетонным раствором. И в любом случае для предотвращения сезонного сдвига плит делается ростверк по всему периметру и по внутренним лентам основания.

Но правильно выполненный плитный фундамент может выдержать любые нагрузки – как от тяжелого здания, так и от подвижек грунта.

Главные преимущества плитных фундаментов:

1. Легкий монтаж и простое строительство.
2. возможность укладки плит на крутых склонах, в любых типах грунтов.

1. Дороговизна строительства – для укладки плит понадобится автокран, для рытья траншеи – экскаватор, для устройства бетонной подушки и заливки швов – много раствора. И силами одного-двух человек здесь не обойтись – придется нанимать бригаду строителей.

Вывод: Даже на самом геологически сложном участке можно построить дом. Правильный выбор фундамента – половина успеха, которая обеспечит долговечность и надежность любого здания – от деревянного до малоэтажного.

Фундамент на склоне – возможные типы и технологии возведения + Видео

Когда возникает необходимость самостоятельно возвести фундамент на склоне, вы можете столкнуться с массой проблем. Но это вовсе не означает, что невозможно построить своими руками надежное и прочное основание для дома на участке с существенным перепадом высот.

Основание для дома на склоне – все трудности преодолимы!

Процесс возведения жилого строения на откосе связан с определенными затруднениями, обусловленными неустойчивостью грунта на подобных участках. Целостность почвы может быть нарушена в результате следующих явлений:

• раскалывание из-за разрушения основания откоса;
• сползание по кривой либо по породе;
• разжижение из-за высокой влажности.

Сейчас существует несколько технологий, позволяющих заложить на склоне вполне устойчивый фундамент для дома. Прежде всего следует качественно укрепить почву на откосе, где планируется возведение жилища. Делают это посредством строительства дренажной системы. Она призвана избавить от лишней влаги грунт на склоне. Именно вода вызывает скольжение и обрушение земляных пластов.

Следующий шаг – обустройство системы укрепления почвы вокруг места, где будет закладываться фундамент. Подобная конструкция часто выполняется в виде комплекса подпорок, которые устанавливаются в глубине рва, вырытого для основания здания.

Также популярна технология укрепления грунта на склоне посредством насыпки специального вала с породой высокой плотности. Такое сооружение повышает массу грунта и предупреждает его сползание. Своими руками, кроме того, можно возвести и шпунтованное ограждение на откосе. Оно достаточно действенно будет предупреждать разрушение почвы.

Шпунтованное ограждение на откосе

Главной задачей любого способа укрепления земли на склоне является обустройство особого барьера, который смог бы максимально эффективно препятствовать сползанию либо сдвигу основания постройки при ее эксплуатации. Обратите внимание! Строить дом на участке с уклоном более 10° без предварительно укрепления земли категорически запрещается.

На склоне вы можете возвести ленточный, свайный или столбчатый фундамент.

Ленточный фундамент идеален для откосов с относительно небольшим углом наклона. Его даже допускается закладывать не очень глубоко, если почва на участке не подвержена осыпанию, а грунтовые воды залегают на большой глубине.

В ситуациях же, когда грунт имеет склонность к пучению, характеризуется высокой насыщенностью водой и большой глубиной промерзания, лучше всего обустраивать основание свайного либо столбчатого типа.

Строим ленточный фундамент на склоне – инструкция

Такое основание обычно закладывается на участках с уклоном до 10°. Строится оно по стандартной схеме, но с учетом особенностей грунта.

Вам придется очень ответственно рассчитать ленточный фундамент, помня о том, что в разных своих частях он будет иметь разные глубины заложения.

Рекомендуется доверить все расчеты профессиональным строителям – самостоятельно выполнить их без специальной подготовки практически нереально.

Перепады высот обуславливают и трудности, связанные с возведением опалубки для бетонного основания дома.

В самой низкой части фундамента высота опалубочной конструкции обязана быть выше, нежели в наиболее высокой точке строящегося основания.

При этом следует строго соблюдать горизонтальность обустройства опалубки – буквально каждую отдельную операцию при ее возведении нужно проверять при помощи строительного уровня.

Ленточный фундамент на склоне строим по следующей схеме:

1. Копаете траншею (сверяете глубину ее отдельных частей с составленным планом) и насыпаете на ее дно подушку из песка и гравия. Полученный гравийно-песчаный пирог толщиной порядка 20 см тщательно уплотняете.
2. Делаете из стальных прутьев усиленный армированный пояс.
3. Обустраиваете вокруг траншеи дренажную систему. Сразу скажем, что эту часть работ нужно доверить профи. Своими руками построить качественный дренаж на склоне у вас не получится.
4. Возводите опалубку из досок.

Ленточный фундамент на склоне

Теперь можно приступать к заливке бетона в опалубочную конструкцию. Важно! Ленточный фундамент для домов на откосах следует заливать за один раз. Если вы будете подавать бетонный состав отдельными порциями, он при высыхании начнет расслаиваться. Такой ленточный фундамент не простоит и 2–3 лет.

Заливка завершается (обязательно!) утрамбовкой бетона. Эту операцию желательно выполнять специальным вибратором. Он не только качественно уплотнит бетон, но и удалит из него все воздушные пузырьки.

После заливки и утрамбовки готовое основание должно просохнуть. Для этого обычно требуется около 30–35 дней. Затем можете приступать непосредственно к строительству жилища на возведенном для него фундаменте.

Свайное основание на откосе – как обустроить правильно?

Многие специалисты утверждают, что для построек на склоне такой тип фундамента подходит больше всего. Суть в том, что опоры для этого основания вы можете без особых проблем разместить в почве на требуемой вам глубине. А значит, масштабных земляных работ по выравниванию грунта и чересчур сложных расчетов, как в случае с ленточным фундаментом, осуществлять не придется.

При обустройстве основания из свай вам необходимо получить сооружение, в котором все опоры располагаются на одной линии (по горизонтали). После этого возводится ростверк. По сути, он представляет собой террасную конструкцию. Свайное основание своими руками строится по далее приведенному алгоритму:

1. Первую сваю размещаете на самой высокой точке склона. Здесь стоит учитывать, что видимая часть этой опоры по своей высоте должна быть идентичной высоте цоколя.
2. Устанавливаете угловую сваю. Протягиваете от нее к первой опоре трос (берите как можно более прочное изделие). Он покажет вам, как нужно будет строить ростверк.
3. Монтируете остальные опорные элементы. Их видимые части обязаны находиться на одном уровне по горизонтали.
4. Возводите ростверк. Делают его в обычной опалубке, состоящей из деревянного днища и бортиков.

Затем следует процедура перевязки каркаса. Она производится по отдельному проекту (советуем вам заказать его у профессиональных строителей). Перевязка предполагает стыковку используемых крепежных элементов и их приварку к сваям, а также установку раскосов. Геометрические параметры последних зависят от того, какую именно величину уклона имеет земельный участок.

Приварка перевязки свайного фундамента на откосе

Стыковка крепежа производится прямо на стволах опорных свайных элементов. Чаще всего в качестве крепежных деталей используют трубные профильные изделия сечением не менее 2 мм и размерами 30х60 мм.

После этого нужно смонтировать угловые соединения и приступать к обвязке основания. Операция осуществляется при помощи сварки. Причем крепление обвязки следует выполнять на всех без исключения углах конструкции.

Как видим, свайное основание для дома на склоне обустроить проще, чем ленточное. А главное – сваи-опоры обеспечат строению большую надежность.

Столбчатая конструкция для жилого строения на склоне – можно и так!

В ряде случаев на откосах возводят столбчатый фундамент. Технология его строительства аналогична обустройству основания из столбов-опор на ровной местности. Нюанс состоит лишь в том, что вам потребуется выровнять площадку земли, а затем ограничить ее двумя стенками.

На получившееся ровное пространство насыпается грунт и хорошо уплотняется. При этом насыпная почва не сползает, так как нижняя установленная стена препятствует этому. А вот верхняя стенка предотвращает сползание утрамбованной земли с обустроенной террасы. Последняя выполняет функцию надежного фиксатора опорных столбов.

Уплотнение грунта для столбчатой конструкции основания дома

По столбчатой технологии обычно строятся ступенчатые фундаменты на склонах. Они располагают несколькими террасами, необходимыми для установки столбов, на которые затем монтируются плиты перекрытия. Причем в подобных конструкциях обязательно присутствуют подпорные стены. Они укрепляют каждую из ступенек, имеющихся в сооружении.

Столбчато-ступенчатые фундаменты обычно возводятся на крутых склонах, когда высотные перепады между крайними точками основания превышают 100 см. Ступеньки таких конструкций всегда характеризуются одинаковой глубиной залегания. А вот высота у них разная.

Добавим, что ступенчатые основания дают возможность построить под домом гараж для автомобиля либо полноценный погреб. В этом случае стенки фундамента играют роль стен подвального помещения.

Фундамент при большом перепаде высот

Дом на склоне предлагает много плюсов — привлекательный экстерьер, красивый вид из окна, хорошая защита от затоплений и меньше проблем с ветром. Однако за все эти преимущества придется заплатить хлопотами на этапе постройки, которых значительно больше, чем при возведении на ровном участке. Особенно доставляет хлопот фундамент.

Тем не менее при должном уровне подготовки и внимательности заложить основание для жилья на склоне можно и своими руками, без привлечения специалистов. Хотя даже в этом случае он обойдется несколько дороже основания под аналогичное строение на равнинной местности.

Вначале нужно определиться с типом. На участке с уклоном можно возводить следующие типы конструкций:

• ленточный;
• ленточный ступенчатый;
• свайный;
• столбчатый.

Плитный фундамент на участке с уклоном используется очень редко из-за того, что плохо подходит для таких условий и обойдется очень дорого.

Смотрите нашу видео-подборку по теме:

Выбор конструкции

Самый привычный нашему обывателю, который часто возводят своими руками — ленточный фундамент. Его можно использовать и на склоне, но стоимость при этом значительно возрастает. Ведь нижняя граница ленты определяется по самой нижней точке площадки, а верхняя — по самой высокой.

Чем больше постройка, чем сильнее уклон, тем больше высоту ленты придется закладывать. Уже метровый перепад высот на площадке с уклоном способен увеличить затраты на основание дома вдвое.

Есть еще ряд недостатков:

• Большой объем земляных работ.
• Значительные затраты на опалубку.
• Очень сложно и часто невозможно использование мелкозаглубленного конструктива.

Поэтому простой ленточный фундамент на склоне применяется обычно при небольшом перепаде высот и умеренной протяженности постройки вдоль уклона.

Еще один случай, когда он предпочтителен — в случае организации подвального или полуподвального помещения. Такой проект все равно предполагает большой объем земляных работ и толстые, высокие стены подземного этажа.

Ленточный тип тут подходит лучше всего. А в некоторых случаях может применяться и плитный.

Гораздо удобнее на участке с уклоном использовать ленточный фундамент с уступами — ступеньками. Можно разделить условно этот тип на три разновидности:

• со ступеньками в нижней части ленты, в ее подошве;
• со ступеньками в верхней части, соответственно ступенчатой будет и стена;
• сочетание первых двух видов.

Первую разновидность проще всего реализовать своими руками, нужно всего лишь вырыть траншею с уступами. Второй и третий способ сложнее, потому что требуется собирать сложную конструкцию опалубки.

Зато и экономии материалов значительно больше. Общая сложность всех видов ступенчатого вида конструкции — арматурный каркас. Его тоже придется делать ступеньками, перевязывая все уровни опоры в единый каркас.

Категорически нельзя делать основание дома наклонным. Нижняя, опорная, плоскость обязательно должна быть горизонтальной, иначе строение будет сползать по склону.

Ступенчатый ленточный тип конструкции тоже можно использовать при создании подвального помещения на площадке с уклоном, но подвал будет либо в пределах одной ступеньки, либо сам тоже будет иметь уступы.

Тем, кто не планирует делать подвальное помещение, стоит обратить внимание на столбчатый или свайный конструктив. Такой тип конструкции имеет ряд достоинств:

• значительно дешевле;
• предполагает меньше земляных работ;
• лучше противостоит морозному пучению.

Столбчатый можно использовать практически под все типы построек на площадке с уклоном, включая тяжелые дома в несколько этажей из кирпича и бетона, сваи будут идеальным решением для легкого деревянного или каркасного строения.

При возведении жилья своими руками на склоне с использованием этих типов конструкции следует особое внимание уделить качественному ростверку. Свайный или столбчатый тип фундамента нуждаются в обвязке и в данном случае она тоже может быть ступенчатой.

Металлический ростверк на винтовых опорах не сложно реализовать по обычному алгоритму.

Если же опоры и обвязка бетонные, то последовательность работ на склоне немного меняется:

1. Вначале заливаются самый нижний ряд опор.
2. Затем следующий за ним чуть выше второй ряд опор заливается до уровня нижнего и перевязывается с ним ростверком.
3. Когда бетон окрепнет, второй ряд опор наращивается вверх до нужного уровня, после чего можно заливать третий ряд. Процедура повторяется до достижения верхней отметки площадки.

Выполнить такую процедуру своими руками не сложно, хотя возиться придется несколько дольше, чем на ровном участке. Детальнее про данный тип фундамент можно почитать в статье о возведении столбчатого фундамента с ростверком.

Укрепление грунта на участке

Дом на склоне особенно подвержен смещению, поэтому за редким исключением грунт на участке должен быть дополнительно закреплен.

Большую проблему представляют потоки талой или дождевой воды:

• она может размывать грунт рядом с постройкой, вымывать его;
• в верхней стороне строения основание конструкции создает своеобразную искусственную плотину на пути воды, она начинает скапливаться рядом с бетоном, усиленно увлажнять почву.

Оба этих фактора способствуют снижению плотности и несущей способности почвы, что чревато смещением основания постройки.

Для предотвращения этого следует применять методы по укреплению почвы и отводу потоков воды:

• На участке с уклоном нужно создать обводные каналы для влаги, чтобы талая и дождевая воды обходили дом.
• Фундамент от чрезмерного увлажнения следует защищать дренажной системой.
• Грунт на площадке с уклоном от размывания защищается естественными и искусственными барьерами — деревьями, кустами, травой, георешеткой, плитами, террасами и пр.

Важно. Если дом установлен на сваи или столбчатый фундамент, нельзя допускать, чтобы потоки воды проходили под ним. Почва под строением ничем не закреплена, там не растет трава.

В итоге размывание грунта происходит очень быстро, что чревато разрушением основания. Пространство под постройкой нужно обязательно защищать от воды отмосткой, псевдоцоколем и другими конструкциями.

Если основание строения на склоне закладывается своими руками, то о всех этих мерах предосторожности тоже придется озаботиться самостоятельно.

Смотрите нашу видео-подборку по созданию основания на перепаде высот:

Фундамент на неровном участке с уклоном

Фундамент на склоне

Радость от приобретения участка под строительство очень часто омрачается наличием ям, косогоров и даже перепадами высоты. Незначительные погрешности легко устраняются на первых этапах строительства, а вот неровности рельефа требуют более серьезного подхода к решению проблемы.

Надежность и прочность всего строения во многом зависит от качества заложенного основания. Во-первых, фундамент не должен разрушаться под воздействием грунтовых вод, во-вторых, нельзя допускать осыпания грунта вокруг основания дома, в-третьих, следует учесть возможность раскалывания грунта вследствие разрушения основания.

Исходя из этого, при строительстве фундамента на участке с уклоном следует учитывать следующие факторы:

Что нужно учитывать при строительстве на склоне

• Уровень залегания грунтовых вод, по нему определяется глубина закладки фундамента и способ проведения гидроизоляционных работ.
• Тип почвы, в зависимости от которого также проводится расчет глубины основания дома и обустройство дренажной системы.
• Угол наклона является основным параметром, согласно которому выбирают тип фундамента.

Особенности возведения фундамента на участке с уклоном

Строительство на склоне считается одним из сложных процессов, поэтому к выбору типа основания и к проводимым расчетам следует подходить очень ответственно.

Одной из особенностей возведения фундамента на участке любой сложности является создание горизонтальной плоскости. Решить эту проблему на участке с уклоном можно в том случае, если плавно изменить его высоту. Добиться поставленной цели можно с помощью следующих видов фундамента:

• Традиционный ленточный.
• Ленточный ступенчатый.
• Свайный.

Каждый тип имеет свои особенности возведения, а также плюсы и минусы.

Традиционная бетонная лента может быть построена на участке, для которого характерен незначительный уклон. Однако обязательное наличие горизонтального дна может стать причиной дополнительных расходов на строительные материалы.

В этом случае на помощь приходит ступенчатый ленточный фундамент, который вполне подходит для строительства на участках со значительным уклоном.

Если же место строительства характеризуется большим наклоном и наличием проблемного грунта, то лучше всего построить дом на свайном фундаменте.

Подготовка и планирование участка на склоне

Любое строительство начинается с планирования участка, а склоны и незначительные неровности рельефа несколько усложняют этот процесс. К примеру, близкое расположение строения к обрыву вызывает постепенное осыпание грунта, а вода, стекающая со склона, может залить строение или вызвать разрушение основания.

Поэтому перед началом строительства фундамента на сложном участке важно провести ряд подготовительных мероприятий, к которым можно отнести следующее:

• Определение расположения будущей конструкции.
• Максимально возможное выравнивание участка путем перемещения слоя грунта с одного места на другое.
• Организация дренажной системы и ливневых стоков.
• Устранение незначительных неровностей путем террасирования или обустройством подпорных стенок.

Подготовка участка на склоне

Кроме того, следует позаботиться о наличии определенного набора материалов и инструментов. Строительство фундамента на склоне невозможно представить без следующего:

• Строительный уровень или нивелир.
• Рулетка.
• Лопата и ведра.
• Нитка или шнур.
• Бетономешалка и мастерок.
• Устройство для уплотнения цементного раствора.

Среди основных материалов для возведения фундамента можно выделить следующее:

Материалы для строительства

• Доски или щиты.
• Деревянные бруски.
• Прутья арматуры.
• Щебень.
• Песок.
• Цементный порошок.

Строительство ленточного основания на склоне

Основание в виде бетонной ленты пользуется большой популярностью у частных застройщиков, что объясняется простотой возведения и незначительными расходами. Однако к строительству ленточного основания на участке с уклоном следует подходить с особой ответственностью.

Как и любой строительный процесс, возведение фундамента проходит в несколько этапов.

Планирование участка

На первом этапе необходимо составить подробный план участка под строительство, расположенный на склоне какой-либо возвышенности, и обозначить расположение будущего фундамента.

Главной задачей является определение нижней точки грунта, так как она будет определять глубину заложения ленточного основания. Вниз от этой точки отмеряют предполагаемую высоту фундамента и добавляют около полуметра на подушку из песка и щебня.

При планировании следует учитывать, что по всей длине лента основания должна лежать на одном уровне, а ее верхняя часть немного возвышалась над уровнем грунта.

Способы уменьшения уклона участка

В большинстве случаев участок на склоне требует некоторого уменьшения перепада высоты, при этом степень сложности работ зависит от величины уклона.

Незначительный уклон, не превышающий 3%, не требует выполнения сложных работ, для этого достаточно подсыпать грунт в нужных местах и укрепить его с помощью силикатов.

Уклон до 8% можно выровнять подсыпкой ленточного основания грунтом, который поднимается с подгорной части.

Перепады до 10% считаются проблемными, однако в этом случае можно построить цокольный этаж, расположив его непосредственно в склоне.

Если крутизна склона превышает 10%, то на таком участке требуется возведение сооружений для защиты от оползней.

Земляные работы

Копка траншеи – это один из основных этапов строительства фундамента на склоне, но именно с него начинается весь процесс. На этом этапе необходимо точно следовать выполненным расчетам, особенно тем, что касаются глубины закладки фундамента. Это объясняется тем, что на разных отрезках этот параметр будет различным.

Сооружение опалубки

Наличие перепадов высоты на участке несколько затрудняет строительство опалубки, так как независимо от степени уклона верхняя часть основания должна быть строго горизонтальной. По этой причине опалубка в нижней точке склона будет значительно выше, чем в самой высокой точке. Также важным моментом является выбор правильной доски для опалубки.

На дне подготовленной траншеи обязательно делают подушку из песка и щебня, причем каждый слой хорошо утрамбовывают. Высота подушки должна составлять около 0,2 метра.

Армирование фундамента

Ленточное основание на склоне требует наличия усиленного армирующего пояса, для изготовления которого используют стальные прутья. Пренебрежение этим этапом становится причиной деформации фундамента и, как следствие, разрушение всего строения.

Создание дренажной системы

Чтобы обеспечить эффективный отвод влаги от фундамента и дома, нужна отличная дренажная система. Однако самостоятельно выполнять этот этап не рекомендуется, так как требуется проведение специальный исследований. Поэтому созданием дренажной системы должен выполнить опытный специалист.

Заливка бетона

Фундамент на склоне необходимо заливать в один прием, чтобы не допустить расслоения бетонной массы в процессе высыхания, которое может привести к быстрому разрушению основания.

Залитый бетонный раствор тщательно утрамбовывают с помощью специального устройства, что позволяет удалить пузырьки воздуха. Готовый фундамент оставляют примерно на месяц при правильном уходе, чтобы раствор полностью просох и затвердел.

Особенности строительства ленточного ступенчатого фундамента

При строительстве дома на участке со значительным уклоном рациональнее будет возведение ступенчатого ленточного основания.

В отличие от обычной бетонной ленты у такого фундамента нет ровного периметра, а возводится он в нескольких вариантах:

• С прямой верхней частью и ступенями у основания холма.
• Со ступенями в верхней части и простым ленточным фундаментом внизу.
• Со ступенями по всей длине фундамента.

Еще одной особенностью ступенчатого основания является укладка арматуры, прутья также укладываются ступенями.

Такое основание вполне может сочетаться с общим террасированием участка.

Преимущества свайного фундамента на склоне

Одним из удачных вариантов фундамента на склоне можно назвать использование различных видов свай. Такой фундамент имеет несколько положительных моментов:

• Минимальные трудовые и земляные работы.
• Отсутствие угрозы осыпания грунта благодаря заглублению опор на значительную глубину.
• Возможность строительства любых видов построек.

Самостоятельное возведение фундамента на склоне может вызвать некоторые трудности. Однако соблюдение правил и технологии строительства позволяет возвести надежное и прочное строение на участках с любым перепадом высоты.

Источник
