Выпуск фундамента от стен

Выпуски арматуры из фундамента в стены подвала

05.12.2016, 11:31 #2

05.12.2016, 11:44 #3

05.12.2016, 11:55 #4

И так и так хорошо, если соблюдены требования. Про стены тут, правда, вот какой момент. Арматуру стены удобно ставить на плиту, поэтому, при разбежке стыков стержень , стыкующийся с высоким выпуском все равно сделают той же длины, что и соседний, стыкующийся с нижним. В этом случае расход с учетом стыков будет абсолютно идентичен расходу на стыковку в одном сечении.

ЗЫ Еще не помешает проверить — а актуален ли вообще вопрос с разбежкой стыков.В стене, обычно, растянутая арматура может быть разве что у одной грани со стороны грунта, ну может быть еще на отдельных участках диафрагм высоких зданий.

05.12.2016, 12:12 #5

05.12.2016, 13:11 #6

АС, КМ, КЖ и ЁКЛМН

относительное количество стыкуемой в одном расчетном сечении элемента рабочей растянутой арматуры периодического профиля должно быть не более 50 %, гладкой арматуры (с крюками или петлями) — не более 25 %;

06.12.2016, 02:39 #7

25.12.2017, 09:38 #8

Продажа навыков и умений

2.49. При стыковании растянутых стержней без сварки в зоне нахлестки требуется устанавливать дополнительную поперечную арматуру в случаях, когда: диаметр стыкуемых рабочих стержней более 10 мм; расстояние между стержнями в поперечном сечении элемента менее величины (Ra*d)/(30Rp) (здесь d — наименьший диаметр стыкуемых стержней, см). Площадь сечения дополнительной поперечной арматуры, устанавливаемой в пределах стыка, должна быть не менее 0,5Fа, где Fа — площадь сечения всех стыкуемых продольных стержней. Дополнительная поперечная арматура может ставиться в виде хомутов, скруток или подвесок из корытообразно согнутых сварных сеток, заведенных в сжатую зону (рис. 30). При петлевых стыках поперечную арматуру располагают внутри петли (рис. 31).

25.12.2017, 13:47 #9

25.12.2017, 14:22 #10

до сих пор не понял

И так и так хорошо, если соблюдены требования. Про стены тут, правда, вот какой момент. Арматуру стены удобно ставить на плиту, поэтому, при разбежке стыков стержень , стыкующийся с высоким выпуском все равно сделают той же длины, что и соседний, стыкующийся с нижним. В этом случае расход с учетом стыков будет абсолютно идентичен расходу на стыковку в одном сечении.

ЗЫ Еще не помешает проверить — а актуален ли вообще вопрос с разбежкой стыков.В стене, обычно, растянутая арматура может быть разве что у одной грани со стороны грунта, ну может быть еще на отдельных участках диафрагм высоких зданий.

На самом деле стыковка с перепусками «в разбежку более чем актуален (особенно при армировании вертикальными сварными каркасами).
Только посчитатайте суммарную длину стержней в месте стыковки.

При 2Lан от верха плиты: 2Lан*2*2=8Lан

При разбежке 1,3Ll: Lан*2+1,3Ll*2+Lан*2=4Lан+2*1,3*1,2Lан=7,12Lан

Разница по моему очевидна.

А с учетом того, что это только на пару стержней скорей всего какой-нибудь 12А400 в бетоне В25 с шагом 300, эта разница будет 1кг с каждого метра каждой стены на каждом этаже.

Что уже не мало.
И хотя расстановка вертикальной арматуры разбежкой предполагает более строгий контроль (т.к. разбежку желательно делать еще и в шахматном порядке в плане) у этого способа есть еще один существенный плюс —>

В большинстве случаев армирования стен (ну в основном кроме торцевых и диафрагм) при разбежке можно ставить для короткого стержня перепуск как для сжатого, а для длинного как для растянутого, потому как перепуск на сжатие тем не менее воспринимает растягивающие усилия.

Источник

Выпуски из фундаментной плиты в стену

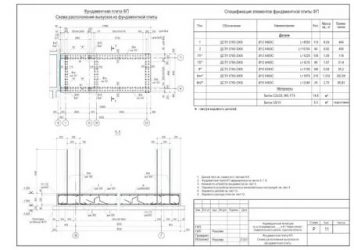

Выпуски арматуры из фундаментной плиты

Любое армирование производится согласно «СП 63.13330.2012 Свод правил Бетонные и железобетонные конструкции»

Анкерные выпуски из фундамента/перекрытия необходимы в случаях:

• сейсмичный район строительства;
• предусмотрено проектом;
• отсутствие стен ниже по уровню. Возможные способы анкеровки:
• Заложить анкер в бетонную конструкцию (замоноличивание)
• Забурение анкера в бетонную конструкцию. Фиксация забуренного анкера производится через химический или цементный раствор. Тип раствора выбирается самостоятельно.

Монтаж гидроизоляции см. пункт 1.2. В случае наличия анкерных выпусков гидроизоляция перфорируется.

Минимальная длина анкера 400 мм. Минимальная длина выпуска от верхней грани фундамента/перекрытия 250 мм.

Армирование первого ряда блоков

Обязательно горизонтальное армирование первого ряда.

Горизонтальное армирование производится методом укладки арматуры в паз блока.

Армирование производят во всех углах и примыканиях. Шаг армирования равен шагу горизонтального армирования. Армирование производится «L» образной арматурой длиной не менее 1000 мм.

Возможно изменение геометрической формы арматуры по армированию углов и примыканий.

Рекомендованная схема армирования углов и примыканий на рисунке обозначение «Б» и «В».

Рекомендуемое армирование стен в малоэтажном домостроении до 2 этажей горизонтальная арматура Ø8, вертикальная Ø10. За исключение перемычек над проемами.

Армирование между этапами

Бетонная смесь укладывается в полости блока и выполняет функцию несущего каркаса стены, воспринимающего нагрузку здания от перекрытий, крыш и т. д.

Бетонные смеси тяжелого бетона (БСТ) должны соответствовать ГОСТ 25192-2012, ГОСТ 7473-2010.

Фракция щебня и гравия 5-20 мм.

Рекомендуемая удобоукладываемость (пластичность) — P4 или на выбор согласно п.5.1.4 ГОСТ 7473−2010.

Бетонная смесь должна иметь консистенцию, чтобы она могла проникать во все полости кладки блоков.

В зависимости от расчетной статической нагрузки на здание используются разные виды бетона – класса В15, В20, В25, В30. Класс бетона должен быть одинаковым для всего этажа.

Заливку блоков бетонной смесью за этап эффективнее всего производить после установки от 4 (1000 мм) до 6 (1500 мм) рядов блоков (на рисунке «А»).

Уровень заливки за этап не должен доходить до края верхнего блока за исключением перемычек и последнего ряда стены (на рисунке «Б»).

Укладка бетонной смеси может производиться:

• ручным способом;
• бетононасосом;
• с помощью подъемного крана с бетонным бункером (колокол).

При использовании бетононасоса следует избегать подачи с высоким давлением. Для уменьшения давления рекомендуется использовать “Z” образную насадку на шланг подачи или лоток установленный на блоки.

Заливка внешних и внутренних стен бетоном выполняется одновременно.

Уплотнение бетона выполняется с помощью глубинного вибратора с вибрационной насадкой диаметром не более 4 см.

В случае приостановки бетонирования на длительный срок — более 28 дней необходимо залить бетон лишь до половины последнего ряда и установить выпуски длиной 500 мм. Шаг установки стержней не должен превышать 500 мм, а суммарная площадь поперечного сечения должна составлять минимум 1/2000 от поперечного сечения бетонного ядра.

Армирование горизонтальное и вертикальное

Шаг вертикального армирования для серий:

• 38/хх – мин. 250 макс. 1000 мм
• 30/хх – мин. 150 макс. 900 мм
• 22/хх – мин. 200 макс. 1000 мм

Шаг горизонтального армирования для серий:

• 38/хх – мин. 250 макс. 1000 мм
• 30/хх – мин. 250 макс. 1000 мм
• 22/хх – мин. 250 макс. 1000 мм

Рекомендуемый шаг вертикального и горизонтального армирования 1000 мм для малоэтажного строительства до 3х этажей (на рисунке «ШВА», «ШГА»). Предложенная схема армирования не подходит для сейсмичных районов строительства.

Обязательно армируется контур проема («А», «Б»).

В случае отсутствия горизонтального армирования в нижней части проема, необходимо уложить арматуру, которая должна как минимум на 500 мм заходить в стену с обеих сторон от проема.

Все армирование производится в два прутка.

Армирование перемычек

При армировании верхней части оконного или дверного проема возможно применить три типа арматурного каркаса:

1. Объемный пространственный каркас – группа продольной арматуры связанной поперечными хомутами прямоугольной формы.
2. Плоский пространственный каркас – две продольных арматуры связаны поперечными хомутами.
3. Стрежневой каркас – продольная арматура без поперечной связи.

Уложенный арматурный каркас должен заходить за ширину проема:

• на 250 мм для проемов 2 м и менее;
• на 500 мм для проемов более 2м. (на рисунке «В»)

Рекомендуемый тип применяемой арматуры в каркасе смотрите в таблице 3.

Ширина проема, м	Высота перемычки, м	Расчётная нагрузка, кН/м	Армирование нижней зоны перемычки	Армирование верхней зоны перемычки	Допускаемый изгибающий момент, кН/м	Поперечная арматура
1	0,2	15	2Fø10	2Fø10	7,96	Fø6, ss=0,12 м
20	2Fø10	7,96	Fø6, ss=0,12 м
25	2Fø10	7,96	Fø6, ss=0,12 м
30	2Fø10	7,96	Fø6, ss=0,12 м
2	15	2Fø10	2Fø10	7,96	Fø6, ss=0,12 м
20	2Fø12	10,8	Fø6, ss=0,12 м
25	2Fø10	22,44	Fø6, ss=0,30 м
30	2Fø10	22,44	Fø6, ss=0,30 м
2,5	15	2Fø10	22,44	Fø6, ss=0,30 м
20	2Fø10	22,44	Fø6, ss=0,30 м
25	2Fø10	22,44	Fø6, ss=0,30 м
0,45	30	2Fø12	31,61	Fø6, ss=0,30 м
3	15	2Fø10	22,44	Fø6, ss=0,30 м
20	2Fø12	31,61	Fø6, ss=0,30 м
25	2Fø12	31,61	Fø6, ss=0,30 м
30	2Fø14	41,99	Fø6, ss=0,30 м
4	15	2Fø12	31,61	Fø6, ss=0,30 м
20	2Fø14	41,99	Fø6, ss=0,30 м
25	2Fø16	53,18	Fø6, ss=0,30 м
30	2Fø18	65,04	Fø6, ss=0,30 м

Армирование плитного фундамента: схема, пример расчета

Все чаще в качестве фундамента используются монолитные железобетонные плиты. Они позволяют обеспечить надежную опору для зданий при высоких нагрузках и плохих характеристиках грунта. Также монолитный фундамент сможет решить проблему высокого уровня грунтовых вод.

Зачем необходимо армирование

Бетон — это материал, который хорошо справляется с работой на сжатие, но имеет очень небольшую прочность при изгибе или растяжении. При строительстве дома на бетонной плите, нагрузки по ней распределены неравномерно, что приводит к появлению изгибающего момента.

Это очень опасно для бетонной конструкции, но исключить негативное влияние возможно с помощью установки арматурных сеток или каркасов. Бетон берет на себя сжимающие нагрузки, а арматура воспринимает изгибающие. Это позволяет обеспечить максимальную надежность.

Схема армирования

Пример схемы (чертежа) армирования плитного фундамента.

Армирование железобетонной плиты производится неравномерно: в местах опирания стен или колонн необходимо дополнительное усиление. Такие участки называются зоны продавливания. Укладка арматуры производится в один слой при толщине плиты 150 мм и менее. При величине более 150 мм армирование выполняют каркасами. В качестве примера необходимо рассмотреть основные узлы конструкции.

Основная ширина плиты

Здесь схема представляет собой сетки с постоянным размером ячейки. Шаг прутьев в обоих направлениях должен быть одинаковым. В зависимости от расчетной нагрузки его принимают в пределах 200-400 мм. Для кирпичных домов подойдет шаг арматуры 200 мм, для более легких каркасных можно укладывать стержни реже. При этом важно учитывать, что по СП «Бетонные и железобетонные конструкции» расстояние между стержнями не должно превышать толщину плиты более чем в 1,5 раза.

Схема армирования плиты.

Чаще всего стержни укладывают в два ряда: верхний и нижний. Их совместная работа обеспечивается установкой вертикальных стержней. Шаг таких прутов может быть равен шагу основного армирования или приниматься в два раза больше.

С торцов плита армируется П-образными хомутами.

Согласно СП 63.13330.2012 (п. 10.4.9) на торцах плита должна армироваться П-образными стержнями арматуры, длина этих стержней должна быть равна 2-м толщинам плиты или больше. Стержни связывают верхний и нижний ряды армирования и обеспечивают восприятие крутящих моментов у края плиты и анкеровку концов продольной арматуры.

Внимание! Арматура должна быть утоплена в бетон на 20-30 мм со всех сторон: снизу, сверху, с торцов. Иначе возможна ускоренная коррозия арматуры и разрушение конструкции.

Зоны продавливания

В местах опирания несущих вертикальных конструкций раскладка меняется — уменьшают шаг армирования. Например, если по основной ширине плиты стержни укладывались через 200 мм, то под стенами рекомендуется использовать шаг 100 мм. Это позволит избежать чрезмерного продавливания и появления трещин.

Зона сопряжения с монолитной стеной подвала

Конструкция плиты позволяет изготавливать ее на одном уровне с поверхностью земли, но если в здании планируется обустройство подвала ее глубина заложения будет зависеть от высоты помещения. В этом случае необходимо обеспечить совместную работу основания и стен.

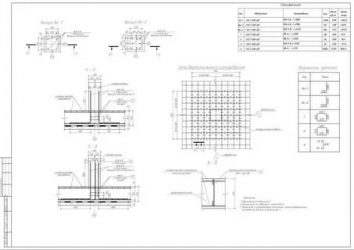

Выпуски арматуры в плите для сопряжения с монолитными стенами.

Чтобы правильно армировать фундамент, необходимо связать вместе каркасы монолитной стены и плиты. При заливке фундамента оставляют выпуски в виде вертикальных стержней, именно они будут связующим звеном. Концы выпусков запускают в тело плиты (загибают на конце на 2 высоты плиты и вяжут к основному каркасу).

Для удобства и точного расчета материалов выполняют чертеж, на котором показана схема армирования, включающая данные о расстоянии между стержнями и их диаметрах.

Выбор арматуры

При изготовлении стальной арматуры руководствуются ГОСТ 5781-82*. Для железобетонной монолитной плиты применяют стержни класса A400 и А500 (или в устаревшем варианте Alll). Чтобы не ошибиться необходимо знать, как отличить пруты разных классов визуально:

• A240 (Al) имеет гладкую поверхность;
• A300 (All) характеризуется периодическим профилем с кольцевым узором;
• A400, А500 (Alll), та которая необходима, имеет периодический профиль, образующий «елочку»(серповидный).

Арматура А500 изготавливается по ГОСТ 52544-06.

Важно! Применение арматуры более низких классов не допускается.

Рекомендуем: Какая арматура нужна для фундамента.

Способы изготовления сеток и каркасов

Сетки изготавливаются по ГОСТ 23279-2012. Вариантов соединения стержней между собой существует всего два: вязание и сварка.

При первом используется тонкая проволока диаметром 2-3 мм, которая вручную или с помощью специальных приспособлений обматывается вокруг прутов. Вариант достаточно трудоемкий, но обеспечивает большую надежность соединений, поскольку позволяет стержням приспосабливаться к небольшим подвижкам конструкции.

Вертикальные хомуты можно изготовить как на фото ниже:

Паук из арматуры диаметром 8-10 мм.

Готовые сварные сетки обеспечат высокую скорость работ. Но количество их типоразмеров ограничено, и не всегда можно подобрать необходимую. Если же принято решение применять сварку прямо на стройплощадке, в особо ответственных местах (углы здания, участки опирания массивных стен) арматуру соединяют проволокой.

Шаблон поможет при вязке арматуры.

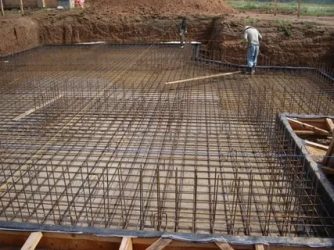

Укладка арматуры

Нахлест продольных стержней не менее 40 диаметров рабочей арматуры.

При укладке со всех сторон обеспечивают стержням защитный слой из бетона 20-30 мм. Это необходимо для предотвращения коррозии и разрушения. Чтобы соблюсти необходимое расстояние применяют пластиковые фиксаторы, «лягушки» или «стульчики» из металла.

Специальный пластиковый стакан обеспечивает защитный слой.

Если длины прута не хватает на всю ширину фундамента, соединение двух деталей производят с нахлестом не менее 40 диаметров рабочих стержней. Например, для арматуры 12 мм длина нахлеста будет равняться 40*12 мм = 480 мм.

Расчет диаметра арматуры

Расчеты, связанные с монолитной плитой, достаточно сложны и требуют особых знаний. Далеко не каждый конструктор может их правильно выполнить. Для индивидуального строительства можно руководствоваться минимальными значениями, принимаемыми по пособию «Армирование элементов монолитных железобетонных зданий».

Требования для монолитной плиты представлены в приложении 1, раздел 1. Общая площадь сечения рабочей арматуры в одном направлении принимается не менее 0,3% от общего сечения фундамента. Минимальный диаметр стержней назначается 10 мм при стороне плиты менее 3 м и 12 мм при большей длине стороны. Диаметр вертикальных стержней должен составлять не менее 6 мм, но также необходимо учитывать условия свариваемости. Максимальный размер рабочего армирования 40 мм, на практике чаще используют 12, 14 и 16 мм.

Пример расчета

В качестве исходных данных имеется железобетонная плита 6 на 6 м. Толщина для частного дома принимается 200 мм. Необходимо правильно армировать конструкцию. В примере не рассмотрено усиление железобетона на участках опирания стен.

Определение диаметров

В первую очередь определяется, что сетки будут укладываться в два ряда, поскольку толщина конструкции больше 150 мм. Далее производится расчет требуемой площади стальных прутьев.

• Площадь поперечного сечения фундамента = 6 м * 0,2 м = 1,2 м²;
• Минимальная площадь всей арматуры = 1,2 м² * 0,3% = 0,0036 м² = 36 см²;
• Минимальная площадь арматуры в одном направлении для одного ряда = 36 см²/2 = 18 см².

Далее необходимо воспользоваться сортаментом арматурных стержней, который приведен в ГОСТ 5781-82*. В этом документе приведена площадь сечения одного прута. Для удобства можно найти расширенную версию сортамента. По нему определяется, что для данного сечения в одной сетке необходимо использовать один из следующих вариантов:

• 16 стержней диаметром 12 мм;
• 12 стержней диаметром 14 мм;
• 9 стержней диаметром 16 мм;
• 8 стержней диаметром 18 мм;
• 6 стержней диаметром 20 мм.

Выбираем вариант с двенадцатым диаметром. Чтобы правильно разложить элементы необходима схема. Чертеж поможет рассчитать шаг прутов. Для стороны длинной 6 м шаг 16-ти стержней получается примерно 400 мм. Назначаем максимальное расстояние 300 мм исходя из условия СП 63.13330.2012 п.10.3.8.

Вертикальное армирование для надежности принимается 8 мм с шагом 300 мм.

Расчет количества

Недавно у нас появился калькулятор плитного фундамента, для удобства можете воспользоваться им.

Для того, чтобы не ошибиться при закупке материалов, необходимо заранее рассчитать их количество. Если имеется схема плиты, сделать это не сложно. При вычислении длин стержней необходимо учитывать толщину защитного слоя бетона 20-30 мм с каждой стороны.

Расчет рабочего армирования.

• Длина одного стержня = 6000 — 30*2 = 5940 мм;
• Количество стержней в одном направлении = 5940/300 = 19,8, принимаем 20 шт;
• Количество стержней в обоих направлениях для верхней и нижней сетки = 20*2*2 = 80 шт;
• Длина одного стержня для П-образных хомутов = 200 мм + (200 мм * 2)*2 = 1 м;
• Количество стержней для П-образных хомутов = 20*2 = 40 шт;
• Общая длина арматуры диаметром 12 мм = 80*5,94 м +40*1 м = 515,2 м;
• Масса стержней диаметром 12 мм = 515,2*0,888 кг (находится по сортаменту) = 457,5 кг.

Расчет вертикального армирования.

• Длина одного стержня = 200 — 20*2 = 140 мм;
• Количество стержней = кол-во горизонтальных прутов в одном направлении*кол-во прутов в другом = 20*20 = 400 шт;
• Общая длина стержней диаметром 8 мм = 400*0,14 = 56 м;
• Масса стержней диаметром 8 мм = 56*0,395 = 22,12 кг.

Все получившиеся значения удобно свести в таблицу.

Диаметр	Длина	Масса
12 мм	515,2 м	457,5 кг
8 мм	56 м	22,12 кг

При расчете расходов стоит учитывать стандартную длину одного прута – 11,7 м, это означает, что, например, стержней 8 диаметра понадобится 5-6 штук с небольшим запасом. А при большой длине рабочей арматуры требуется увеличить суммарную длину на 10-15% для соединения стержней внахлест.

Грамотный выбор диаметра, шага и соблюдение технологии монтажа обеспечат надежность и долговечность фундамента при минимально возможных затратах.

Рекомендуем: Технология строительства плитного фундамента.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Практическое армирование ленточного фундамента

Приведу рабочий вариант такого армирования для фундамента 1,3-1,6 м высотой. Учтите, что без расчета это может быть слишком пере армирован бетон и вы потратите лишние деньги!

Расстояния между прутами продольного армирования и шаг поперечного армирования ленточного фундамента определяется СНиП 52-01-2003:

4 Минимальное расстояние между стержнями арматуры в свету следует принимать в зависимости от диаметра арматуры, размера крупного заполнителя бетона, расположения арматуры в элементе по отношению к направлению бетонирования, способа укладки и уплотнения бетона.

Расстояние между стержнями арматуры следует принимать не менее диаметра арматуры и не менее25 мм.

6 Расстояние между стержнями продольной рабочей арматуры следует принимать с учетом типа железобетонного элемента (колонны, балки, плиты, стены), ширины и высоты сечения элемента и не более величины, обеспечивающей эффективное вовлечение в работу бетона, равномерное распределение напряжений и деформаций по ширине сечения элемента, а также ограничение ширины раскрытия трещин между стержнями арматуры. При этом расстояние между стержнями продольной рабочей арматуры следует принимать не более двукратной высоты сечения элемента и не более400 мм, а в линейных внецентренно сжатых элементах в направлении плоскости изгиба — не более500 мм.

7 В железобетонных элементах, в которых поперечная сила по расчету не может быть воспринята только бетоном, следует устанавливать поперечную арматуру с шагом не более величины, обеспечивающей включение в работу поперечной арматуры при образовании и развитии наклонных трещин. При этом шаг поперечной арматуры следует принимать не более половины рабочей высоты сечения элемента и не более300 мм.

Итак, нижнее сечение ленты будет такое: арматура А500С или по старому A-III толщиной 10-12 мм, ячейка 200х200 мм будет оптимально.

Узел стыковки арматуры вязальной проволокой

Учтите, что стыки арматуры при вязке сетки делаются либо с нахлестом 10 диаметров арматуры при сварном соединении, либо 30 диаметров при соединении «внахлест». Для толщины 10 мм это 10 см м 30 см соответственно. В шахматном порядке провязывается все стыки пересекающихся арматуры если вы вяжете вязальной проволокой или пластиковыми хомутами, либо свариваете. Но сваривать можно только арматуру, которая имеет в своем индексе букву «С» А500С.

В самой стене фундамента делается продольное армирование из арматура А500С или по старому A-III толщиной 10-12 мм по высоте через 300-350 мм по одному пруту с каждой стороны стены.

В верхнем сечении повторяем нижнее сечение: сетку с ячейкой 200х200 мм из арматуры А500С.

Схема армирования фундамента

Теперь разберемся с вертикальным армированием.

Если выпуски арматуры не нужны (а они нужны в гараже или доме обычно только в углах и под столбы, ограждающие ворота), то там применяются стержни из арматуры AI (гладкой) толщиной 6-8 мм, которые гнутся в хомуты – замкнутые прямоугольники, которые соединяются на одном из углов, а хвосты арматуры загибаются внутрь хомута на 5-8 см.

В углах устанавливаются выпуски из арматуры А500С 12-16 мм с выпусками под колонны , которые должны торчать на 30 диаметров из бетона фундамента, чтобы к ним можно было привязать в дальнейшем каркасы колонн. Такие каркасы делают с хомутами из арматуры AI (гладкой) толщиной 6-8 мм с шагом 200 мм и устанавливают при вязке каркасов.

Углы и соединения в арматурном каркасе

Во всех углах применяется для связи стен либо Г-образный элемент, длинной в каждую сторону не менее 50 диаметров арматуры, либо загибается арматурный стержень и устанавливается в каркас, а к нему уже стыкуется дальше арматурные стержень с нахлестом.

Узел стыковки арматуры в углу фундамнта

В Т-образных пересечениях Г-образный элемент устанавливается навстречу друг другу.

Узел стыковки арматуры в T-образном пересечении стен фундамента

Вот такое армирование будет жестко связывать фундамент и предохранять его от трещин при неравномерной осадке.

Сколько нужно арматуры для фундамента

Давайте теперь подсчитаем, сколько нужно арматуры для фундамента гараж 6 на 8 метров, толщиной 40 см и высотой 1,3 метра.

• Низ фундамента: (6+8)*2 *4 + (6+8)*2*0,4/0,2 = 112 + 56 = 168 м.п. арматуры А500 12 мм
• Верх фундамента: 168 м.п. арматуры А500 12 мм
• Стены: 28*2*3 + 1,7*4*6 = 168 + 41 = 209 м.п арматуры А500 12 мм, 28/0,35*3,6 + 72 м.п.= 344 м.п. арматуры А100 (АI) 6 мм

Итого: 545*1,05=572 м.п. арматуры А500 12 мм и 344 м.п. арматуры А100 (АI) 6 мм

5% я заложил на отходы при вязке арматурного каркаса на стыки и на остатки. Еще уйдет около 5-10 вязальной проволоки.

Стоимость такого армирования будет около 572*13=13 155 рублей, 344*9,8=3 371 рублей, проволока 10*50=500 рублей. Итого: 17 тысяч рублей плюс доставка.

Дорого? Тогда нужно заказывать расчет и делать более точный анализ грунта, расчет нагрузок фундамента и экономить. Если желать экономию на фундаменте без расчета, то очень хорошо можно пролететь! И вы через 5-10 лет замучаетесь латать трещины в стенах, ставить обоймы из швеллера и тому подобные усиления.

Так что я дал вам ориентир, а уж вы сами прошерстите интернет о том, какое армирование должно быть, где ставить и как правильно связать.

Либо на статьи, где в статье не просто фотография фундамента, а приводятся конкретные цифры, схемы и есть ссылки на СНиП. А то много «теоретиков», которые не могу, а учат.

Армирование несъемной опалубки

Любое армирование производится согласно «СП 63.13330.2012 Свод правил Бетонные и железобетонные конструкции»

Анкерные выпуски из фундамента/перекрытия необходимы в случаях:

• сейсмичный район строительства;
• предусмотрено проектом;
• отсутствие стен ниже по уровню. Возможные способы анкеровки:
• Заложить анкер в бетонную конструкцию (замоноличивание)
• Забурение анкера в бетонную конструкцию. Фиксация забуренного анкера производится через химический или цементный раствор. Тип раствора выбирается самостоятельно.

Монтаж гидроизоляции см. пункт 1.2. В случае наличия анкерных выпусков гидроизоляция перфорируется.

Минимальная длина анкера 400 мм. Минимальная длина выпуска от верхней грани фундамента/перекрытия 250 мм.

Вертикальное армирование конструкций по месту

Вертикальное армирование конструкций по месту выполняется чаще всего в элементах с большим количеством выпусков и большого тоннажа метала конструкции. Армокаркас такой конструкции сложно заготовить заранее в армоцеху и его приходится выполнять непосредственно по месту возведения. Таким методом чаще всего реализуется армирование каркасов диафрагм, опорных стен, а в реалиях нашего строительного производства и колонн когда на стройплощадке отсутствует даже базовая подъемная техника, которая способная поднять заготовленный заранее армокаркас конструкции.

Весь процесс армирования состоит из нескольких этапов:

Геодезическая разбивка возводимой конструкции

Разбивка армируемой коснтрукции

Начинается армирование с предварительной разбивки возводимой конструкции. Разбивка включает в себя обозначение осей, проходящих рядом с конструкцией, что выполняет геодезист или другой ИТР строительного участка при помощи геодезических приборов. Делается это непосредственно в месте пересечения осей или на условной отметке от нее:

• забиванием дюбеля в поверхность бетона перекрытия или фундамента;
• разграничение краской;
• карандашом;
• маркером на бетоне.

Последние три метода являются менее надежны т. к в процессе работы такая разметка может быстро стираться под воздействием погодных условий.
После того как условные обозначения осей даны, остальную часть работы по разбивке конструкции могут на себя взять опытные рабочие. От осей производится более детальная разбивка периметра бетонирования самих возводимых конструкций. Делают это:

• натягивая капроновый шнур по периметру конструкции;
• непосредственно расчерчивая края конструкции краской или карандашом;
• или как менее точный ориентир, натягивают вязальную проволоку вдоль периметра.

Подготовка к армированию арматурных выпусков

Фундаментная плита с выпусками

Арматурный выпуск — это окончание вертикального стержня, который является базовым в армокаркасе и проходит, как правило, через всю конструкцию. Начало выпуск берез из фундамента и заканчивается последним перекрытием здания, создавая непрерывный стержень.

Выпуска начинаются с фундамента, затем к ним монтируется первый вертикальный стержень, который дает выпуск уже на следующем перекрытии, затем следующий и так далее до последнего перекрытия здания.
Чистота выпусков является одним из тех самых моментов, на который инженеры технического надзора особо обращают внимание, когда принимают армокаркас конструкции на подпись акта скрытых работ. Чаще всего на выпуск налипает:

• бетон, который укладывали на перекрытие;
• грязь при разгрузке арматуры;
• лакокрасочные материалы;
• излишняя коррозия.

Очистка арматурных выпусков

Если технадзор строго следит за чистотой выпусков, то их края, перед приемом бетона, оборачивают защитным слоем целована, чтобы избежать его налипания.

Очищают уже налипший бетон небольшой турбиной (УШМ или болгарка) с щеткой на ней из жестких металлических волокон. Турбинка дает максимальный результат, очищая, как правило не только налипший бетон, но и коррозию на металле, в то же время забирает максимальные трудозатраты на время очистки. Также очистку выпусков производят ручными щетками с металлическими щетинами или просто постукиванием по выпускам молотком или коротким стержнем арматуры в качестве ударного инструмента, что дает меньший эффект очистки и чаще производится там, где строгий контроль за этим моментом не ведется.

Параллельно с очисткой выпусков производиться их выравнивание, в случае их выпадения из края бетонирования, загибания в проектное положение. В особо сложных случаях, когда выпуск уже выпал настолько, что в проектное положение его уже не вернуть, тогда производится ликвидация выпуска, срезание болгаркой или резаком, а затем высверливание в проектном положении канала в бетоне, перфоратором со сверлом диаметром, совпадающим с диаметром арматуры и монтированием выпуска с нанесением специального клеящего компонента. К слову, срезание выпуска является исключительной мерой, которую всегда стараются избежать.

Монтаж вертикальных арматурных стержней

Монтаж на обжимные хомуты

После всех подготовительных работ начинает непосредственное армирование конструкции с установки вертикальных выпусков арматуры, на строительном слеге «камыш». В зонах повышенной сейсмической опасности, любая стыкующаяся арматура в вертикальных конструкциях диаметров выше 20 мм должна:

1. Либо привариваться на ванночки (устаревший метод, который требует больших трудозатрат сварщиков).
2. Либо как более современный и быстрый вариант монтажа на хомуты с гидравлическим обжатием.

Оба варианта при правильном исполнении дают стык, который превышает прочность самого стержня арматуры на разрыв.

В зонах с отсутствием сейсмики и при согласовании проекта, вертикальные стержни стыкуются внахлест не менее 20 диаметров, то есть если диаметр стыкующихся стержней равен, к примеру, 12мм то стык двух стержней должен быть не менее 20х12=480мм.

Стык связывается вязальной проволокой в трех местах , 5 см от краев и в середине. Затем стержни арматуры, находящие в зоне краев конструкции, крепятся дополнительными стержнями строго в вертикальном положении при помощи уровня. Делается это во избежание выпадания стержней из защитного слоя бетона в зонах где есть повышенный риск утраты стержнем проектного положения:

• рядом с углами;
• рядом с технологическими проемами.

Монтаж горизонтальных стержней вертикальных армокаркасов

Армирование горизонтальных стержней

Когда вертикальные стержни смонтированы в проектное положение начинается армирование горизонтальных стержней конструкции. При высоте конструкции выше 3 метров, для этих целей нужно использовать леса или подмости.

Начинается монтаж горизонтальных стержней с расчета позиции крайнего стержня верха армокаркаса. К примеру, если высота заливаемой конструкции 4м, то крайний стержень будет находиться на высоте 4м. минус толщина защитного слоя, что, как правило, составляет 2см., то есть в нашем примере 3.98 метра. Его позиция отмечается при помощи мела и рулетки на крайних вертикальных стержнях, затем отметка переносится при помощи уровня на все остальные стержни.

После этого начинается связывание вертикальных и горизонтальных стержней между собой. Первый стержень связывается на каждом узле сетки каркаса, последующие стержни связывать в каждом узле не обязательно, а достаточно через один в шахматном порядке.

Если первый стержень выставлен четко в горизонтальной позиции, то следующие за ним выставлять при помощи уровня не обязательно, а достаточно подвесив специальные заготовленные крючки-шаблоны, равные длине проектного шага армирования, уложить на них последующий стержень, и затем связать его при помощи вязальной проволоки. Затем, следующий и так до крайнего стержня в конструкции.

Горизонтальные стержни должны быть строго параллельны

Крючки-шаблоны изготавливаются либо из арматуры малого диаметра на гибочном станке либо из электродов. Применение крючков при монтаже горизонта дает максимальную точность шага армировании, что является одним из основных моментов, который определяет качество выполненных работ и строго контролируется инженером технического надзора. Если этот момент не полежит строгому контролю, то точность шага размечают простыми метками мела или даже ориентировочно на глаз.

В процессе армирования строго следят, чтобы вертикальные стержни рядов армокаркаса совпадали между собой в горизонтальной плоскости. И были параллельны.

Дополнительное армирование конструкций вертикала по месту

Когда все ряды сетки каркаса готовы монтируют проектные крепежные элементы самих рядов, как правило, это крючки с параллельными зигзагами, расставленные в шахматном порядке.
Затем, монтируют все проектные элементы усиливающие каркас сетки в местах повышенной концентрации нагрузок, как правило, это дверные и оконные проемы, технологические отверстия.

Усиливаться они могут как при помощи дополнительных стержней арматуры, так и при помощи сложных балочных систем, с применением хомутов. К слову, в зависимости от проекта, возможны варианты, когда армирование конструкций приходится начинать монтировать именно с этих элементов. Чаще всего в лифтовых шахтах, совмещенных с лестничными маршами, где балочные элементы могут составлять основную часть армокаркаса конструкции.

И такие технологические моменты решаются индивидуально в зависимости от проекта конструкции.

ППР. Возведение монолитных железобетонных конструкций здания ,

Жилой дом по адресу: г.Москва, ЗАО, район «Проспект Вернадского», кв.32-33, корп.77-1.

Свидетельство о допуске к определенному виду или видамработ по подготовке проектной документации, которыеоказывают влияние на безопасность объектов капитальногостроительства N П-175-7839469741-02 от 30.06.2015 г.,

Источник
